W klimatyzacji samochodowej najważniejsze są dane z konkretnej wersji auta, a nie „średnia” dla modelu. Poniżej pokazuję, gdzie znaleźć właściwą ilość czynnika, jak odczytać zapis w katalogu, kiedy różnice w wyposażeniu zmieniają napełnienie i dlaczego przy diagnostyce liczy się masa, a nie samo ciśnienie na manometrach.
Najkrótsza droga do poprawnej ilości czynnika
- Najpewniejsze źródło to naklejka pod maską albo katalog po VIN, bo uwzględniają konkretną wersję auta.
- Wartość jest podawana zwykle w gramach, często z tolerancją, np. 650 ±25 g.
- Ten sam model może mieć inną ilość czynnika po zmianie skraplacza, tylnego parownika, typu sprężarki albo rocznika.
- Nie wystarczy znać sam czynnik. Trzeba też sprawdzić olej sprężarkowy i zgodność z R134a lub R1234yf.
- Napełnianie „na oko” kończy się słabą wydajnością albo przeciążeniem układu.
- Jeśli danych nie ma w aucie, szukaj po VIN w katalogu OEM lub wiarygodnej bazie serwisowej.
Dlaczego katalogowa ilość czynnika nie jest jedna dla całego modelu
To pierwszy punkt, na którym wiele osób się wykłada. W praktyce ten sam model auta potrafi mieć kilka różnych wartości napełnienia, bo producent zmieniał skraplacz, długość przewodów, typ sprężarki, parownik albo układ z tylną klimatyzacją. Z mojego doświadczenia właśnie te „drobne” różnice robią największy bałagan w diagnostyce. Na papierze wszystko wygląda podobnie, ale w aucie z innym wyposażeniem układ ma już inną pojemność.
| Co zmienia ilość czynnika | Jak to wpływa na układ | Na co uważać |
|---|---|---|
| Tylny parownik lub dodatkowa klima | Zwiększa całkowitą pojemność układu | Wersja podstawowa i bogatsza nie mogą mieć tej samej wartości |
| Inny skraplacz | Zmienia objętość obiegu i charakter pracy | Po wymianie na zamiennik sprawdź dane dla konkretnej konfiguracji |
| Rocznik i lifting | Producent często aktualizuje osprzęt | Nie zakładaj, że wcześniejsza wersja ma identyczne napełnienie |
| Hybryda lub auto elektryczne | Dochodzi inny kompresor i inne wymagania olejowe | Tu błędy w doborze oleju są równie groźne jak zła masa czynnika |
| Pakiet chłodzenia lub mocniejsza klima | Układ może mieć większy skraplacz albo dodatkowe elementy | Dane z wersji bazowej bywają mylące |
W katalogach serwisowych takie różnice są wpisane wprost, więc najgorszym rozwiązaniem jest kopiowanie wartości z podobnego auta „z internetu”. Lepiej poświęcić kilka minut na sprawdzenie dokładnej wersji niż później szukać przyczyny słabego chłodzenia albo zbyt wysokiego ciśnienia. Skoro już wiesz, skąd biorą się rozbieżności, przejdźmy do miejsc, w których tę informację rzeczywiście warto sprawdzić.
Gdzie sprawdzić dane bez zgadywania
Najpewniejsza kolejność jest prosta: najpierw naklejka w komorze silnika, potem katalog po VIN, a dopiero na końcu ogólne tabele modelowe. Naklejka jest szybka i zwykle zawiera dwie kluczowe informacje: rodzaj czynnika oraz ilość w gramach. W katalogu po VIN dostajesz jeszcze lepszą precyzję, bo widzisz wyposażenie konkretnego egzemplarza, a nie tylko nazwę modelu. W materiałach MAHLE i NRF widać to wyraźnie: te same serie aut mają osobne wartości dla różnych wersji i dodatkowego wyposażenia.
Jeżeli przy aucie nie ma czytelnej etykiety, szukam informacji w tej kolejności:
- katalog OEM po VIN,
- bazę serwisową producenta lub sprawdzony katalog aftermarket,
- dokumentację sprężarki, skraplacza albo parownika,
- naklejkę serwisową po wcześniejszym naprawianiu klimatyzacji,
- dopiero na końcu ogólne listy modelowe.

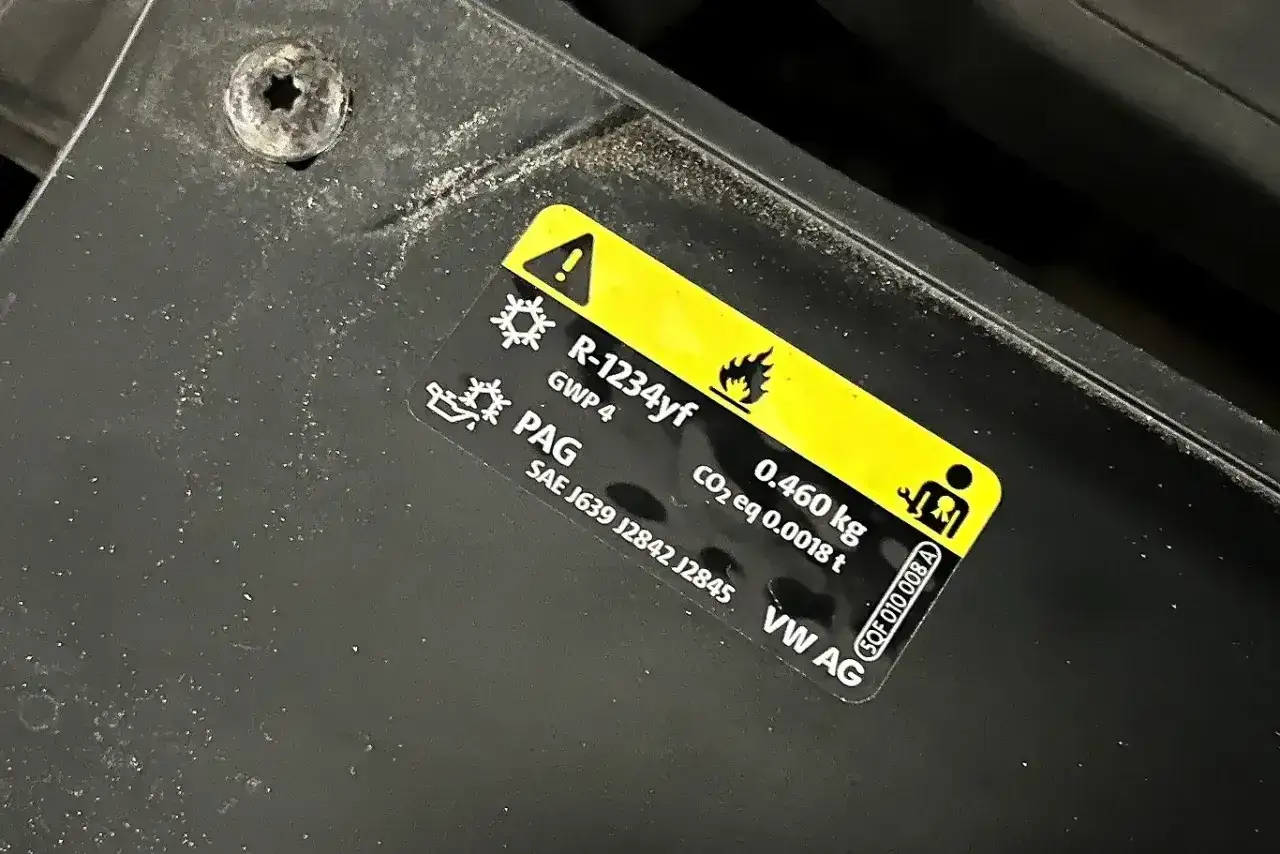

Warto też wiedzieć, gdzie ta naklejka bywa ukryta. Najczęściej jest pod maską, na pasie przednim, przy chłodnicy, na osłonie komory silnika albo na obudowie sprężarki. Jeśli ktoś robił naprawę po dzwonie lub wymieniał chłodnicę, etykieta czasem ginie razem z elementem, dlatego katalog VIN staje się wtedy jedynym sensownym punktem odniesienia. Następny krok to właściwe odczytanie tego, co katalog naprawdę zapisuje.
Jak czytać zapis w katalogu i nie pomylić gramów z olejem
Sam zapis w tabeli bywa prosty, ale tylko pozornie. Najczęściej zobaczysz rodzaj czynnika, masę w gramach, tolerancję oraz osobno ilość i typ oleju. W praktyce wpis typu „R134a, 650 ±25 g” oznacza, że układ ma być napełniony wagowo do wartości z tej właśnie tolerancji. To nie jest miejsce na interpretację „mniej więcej tyle”.
Na co patrzę w pierwszej kolejności:
- R134a czy R1234yf - to dwa różne czynniki i nie wolno ich mieszać.
- Masa w gramach - to główny punkt odniesienia przy napełnianiu.
- Tolerancja - pomaga ocenić, czy wynik mieści się w dopuszczalnym zakresie.
- Olej sprężarkowy - musi być zgodny z konkretnym układem, nie tylko z samym czynnikiem.
- Dopisek o wyposażeniu - np. wersja z tylnym parownikiem, osuszaczem albo innym skraplaczem.
Tu łatwo o kosztowny błąd: ktoś widzi podobną wartość dla innego auta i zakłada, że olej też będzie ten sam. A to nie zawsze prawda. W nowszych układach, zwłaszcza w hybrydach i autach elektrycznych, dobór oleju bywa bardziej wrażliwy niż sama ilość czynnika. Dlatego przy R1234yf i elektrycznych kompresorach nie wolno iść na skróty. Gdy rozumiesz już zapis, można przejść do tego, jak wygląda poprawne napełnianie w praktyce.
Jak wygląda poprawne napełnianie układu w praktyce
Najlepiej traktować klimatyzację jak układ wagowy, nie „ciśnieniowy”. Ciśnienie na manometrze mówi coś o pracy instalacji, ale nie potwierdza prawidłowej ilości czynnika. Dlatego sensowny serwis najpierw odzyskuje stary czynnik, robi próbę szczelności, wykonuje próżnię, a dopiero potem napełnia układ dokładnie odmierzoną masą.
W praktyce wygląda to tak:
- odzysk starego czynnika i kontrola ilości,
- sprawdzenie szczelności i stanu osuszenia układu,
- napełnienie zgodnie z wartością katalogową,
- kontrola temperatury nawiewu i pracy sprężarki,
- ocena ciśnień roboczych po ustabilizowaniu pracy.
To ważne, bo zarówno niedobór, jak i nadmiar czynnika potrafią zepsuć efekt. Za mało - chłodzenie jest słabe, sprężarka pracuje niestabilnie, a układ może się wyłączać. Za dużo - rośnie obciążenie, pogarsza się wymiana ciepła i niekiedy pojawiają się zbyt wysokie ciśnienia. Z katalogów technicznych wynika też jeszcze jedna rzecz: niektóre auta mają bardzo podobne wartości, ale przy innym wyposażeniu różnica potrafi wynosić kilkadziesiąt, a czasem ponad sto gramów. To już wystarcza, żeby odczuć problem w kabinie. Z tego powodu warto znać najczęstsze pomyłki, które pojawiają się przy takim wyszukiwaniu danych.
Najczęstsze błędy przy szukaniu ilości czynnika
Ja najczęściej widzę pięć powtarzalnych błędów. Każdy z nich wygląda niewinnie, ale kończy się podobnie: klimatyzacja działa gorzej, niż powinna, albo ktoś niepotrzebnie wymienia sprawne części.
- Porównywanie „na oko” podobnych wersji - dwa identyczne nadwozia mogą mieć różne układy.
- Pomijanie wyposażenia - tylny parownik, większy skraplacz czy inny kompresor zmieniają wartość napełnienia.
- Mylenie czynnika z olejem - to dwa osobne parametry i oba trzeba sprawdzić.
- Napełnianie bez ważenia - sama puszka, manometr i „czuja” nie dają pewnego wyniku.
- Zakładanie, że brak etykiety oznacza brak danych - w praktyce VIN i katalog serwisowy zwykle rozwiązują problem.
W katalogach aftermarketowych można też trafić na uwagę typu „ilość zależna od wyposażenia” albo „patrz naklejka w komorze silnika”. To nie jest zrzucenie odpowiedzialności na użytkownika, tylko sygnał, że bez konkretnej wersji auta nie da się uczciwie podać jednej liczby. Właśnie dlatego ostatni etap to krótka checklista przed wizytą w serwisie albo przed samodzielnym zamówieniem części i czynnika.
Co sprawdzić przed wizytą w serwisie klimatyzacji
Jeżeli chcesz zaoszczędzić czas i uniknąć niepotrzebnego dobijania układu, przygotuj trzy rzeczy: VIN, zdjęcie naklejki spod maski i informację, czy auto ma zwykłą klimatyzację, czy rozbudowany układ z tylnym nawiewem albo wersję hybrydową. To zwykle wystarcza, żeby serwis dobrał właściwą wartość bez zgadywania.
- sprawdź, jaki czynnik jest zapisany na etykiecie: R134a czy R1234yf,
- zwróć uwagę na masę w gramach, a nie tylko na nazwę modelu,
- porównaj zapis z wersją wyposażenia, szczególnie przy kombi, SUV-ach i autach dostawczych,
- jeśli masz wątpliwości, poproś o odczyt po VIN,
- po naprawie zawsze żądaj napełnienia wagowego, nie „na ciśnienie”.
Dla mnie najważniejszy wniosek jest prosty: dobrze odczytana katalogowa ilość czynnika klimatyzacji oszczędza czas, pieniądze i nerwy. Gdy masz właściwy VIN, poprawny typ czynnika i pewność co do wyposażenia auta, reszta sprowadza się już do dokładnego napełnienia i kontroli pracy układu.
