W elektronice jeden mały element, tranzystor, decyduje o tym, czy układ wzmacnia słaby sygnał, czy bezpiecznie przełącza większy prąd. W praktyce to od niego zależą sprawność, szybkość działania i odporność na grzanie, dlatego warto rozumieć nie tylko samą definicję, ale też różnice między typami, parametrami i typowymi zastosowaniami. W układach zasilania i fotowoltaiki ten temat jest szczególnie ważny, bo błędny dobór szybko kończy się stratami energii albo awarią.
To element, który steruje przepływem energii w małych i dużych układach
- Najczęściej pełni dwie role: wzmacnia sygnał albo działa jak elektroniczny przełącznik.
- Wersje bipolarne i polowe różnią się sposobem sterowania oraz stratami mocy.
- W nocie katalogowej najważniejsze są napięcie, prąd, temperatura, sposób chłodzenia i szybkość przełączania.
- W instalacjach PV elementy mocy odpowiadają za przetwarzanie energii, a małe układy sterujące pilnują pracy falownika, przetwornicy i zabezpieczeń.
- Zły dobór zwykle nie objawia się od razu, tylko pod obciążeniem i po nagrzaniu.
Jak działa w praktyce
Ja zawsze zaczynam od prostego pytania: czy dany układ ma przede wszystkim wzmacniać sygnał, czy go przełączać? Od odpowiedzi zależy cały dalszy dobór, bo ten sam element może pracować w zupełnie innym punkcie charakterystyki i dawać inny efekt końcowy.
Wzmacnianie sygnału
W trybie wzmacniającym mała zmiana na wejściu powoduje większą zmianę na wyjściu. W elementach bipolarnych oznacza to, że niewielki prąd sterujący na bazie kontroluje znacznie większy prąd kolektora. Tę zależność opisuje współczynnik wzmocnienia prądowego β, czyli stosunek prądu wyjściowego do wejściowego. Warto jednak pamiętać, że β nie jest jedną stałą liczbą na całe życie układu. Zależy od temperatury, prądu roboczego i konkretnego egzemplarza.
Przełączanie prądu
W roli przełącznika element ma dwa stany: przewodzi albo blokuje przepływ. W praktyce bardzo ważne jest to, jak szybko przechodzi między tymi stanami i ile energii traci po drodze. W krzemowym złączu baza-emiter typowy spadek napięcia wynosi około 0,6-0,8 V, więc sterowanie nie jest zupełnie „bezkosztowe”. W elementach polowych sytuacja wygląda inaczej: bramka steruje kanałem napięciem, a nie prądem, dlatego w stanie ustalonym wejście pobiera zwykle bardzo mało energii, choć przy szybkim przełączaniu liczy się już ładunek bramki.
Dlaczego sterowanie jest tak ważne
W projektowaniu nie wystarcza sama informacja, że coś „włącza się” albo „wzmacnia”. Trzeba jeszcze wiedzieć, jakie warunki uznaje za poprawne sterowanie. Dla jednego układu kluczowy będzie prąd bazy, dla innego napięcie na bramce, a dla jeszcze innego szybkość narastania impulsu. To właśnie ten detal decyduje o tym, czy układ będzie działał pewnie, czy tylko na papierze. Gdy rozumiem ten mechanizm, łatwiej mi odróżnić, który typ nadaje się do małego układu audio, a który do zasilania albo falownika.
Skoro mechanizm działania jest już jasny, naturalnym krokiem jest porównanie najważniejszych rodzin i ich praktycznych zastosowań.
Jakie są najważniejsze typy i czym się różnią
W praktyce najczęściej spotykam trzy grupy: bipolarne, polowe i hybrydowe. Każda ma swoje miejsce, a próba zastąpienia jednej drugą bez sprawdzenia parametrów zwykle kończy się rozczarowaniem.
| Typ | Jak jest sterowany | Mocne strony | Ograniczenia | Najczęstsze zastosowanie |
|---|---|---|---|---|
| BJT | Prądem sterującym | Dobre wzmocnienie, przewidywalna praca w małych sygnałach | Wymaga prądu sterującego, większe straty w niektórych układach | Małe wzmacniacze, układy analogowe, proste klucze |
| MOSFET | Napięciem na bramce | Bardzo szybkie przełączanie, niskie straty przewodzenia przy dobrym doborze | Wrażliwy na ładunki elektrostatyczne, ważny jest ładunek bramki | Zasilacze, przetwornice, sterowanie silnikami, elektronika mocy |
| IGBT | Napięciem na bramce, z zachowaniem cech przewodzenia bipolarniego | Dobre dla wyższych napięć i mocy | Zwykle wolniejszy od MOSFET-a | Falowniki, napędy, układy dużej mocy |
Jeśli mam ująć to w jednym zdaniu, to do małych i szybkich układów często wygrywa MOSFET, do prostych analogowych zadań nadal przydaje się BJT, a w wyższych mocach bardzo często pojawia się IGBT. W specjalistycznych układach analogowych spotyka się jeszcze JFET, głównie tam, gdzie liczy się duża impedancja wejściowa i niski szum, ale w codziennej praktyce projektowej najważniejszy jest właśnie ten zestaw trzech rodzin. Zanim jednak wyciągnie się element z pudełka, trzeba umieć czytać parametry z noty katalogowej.

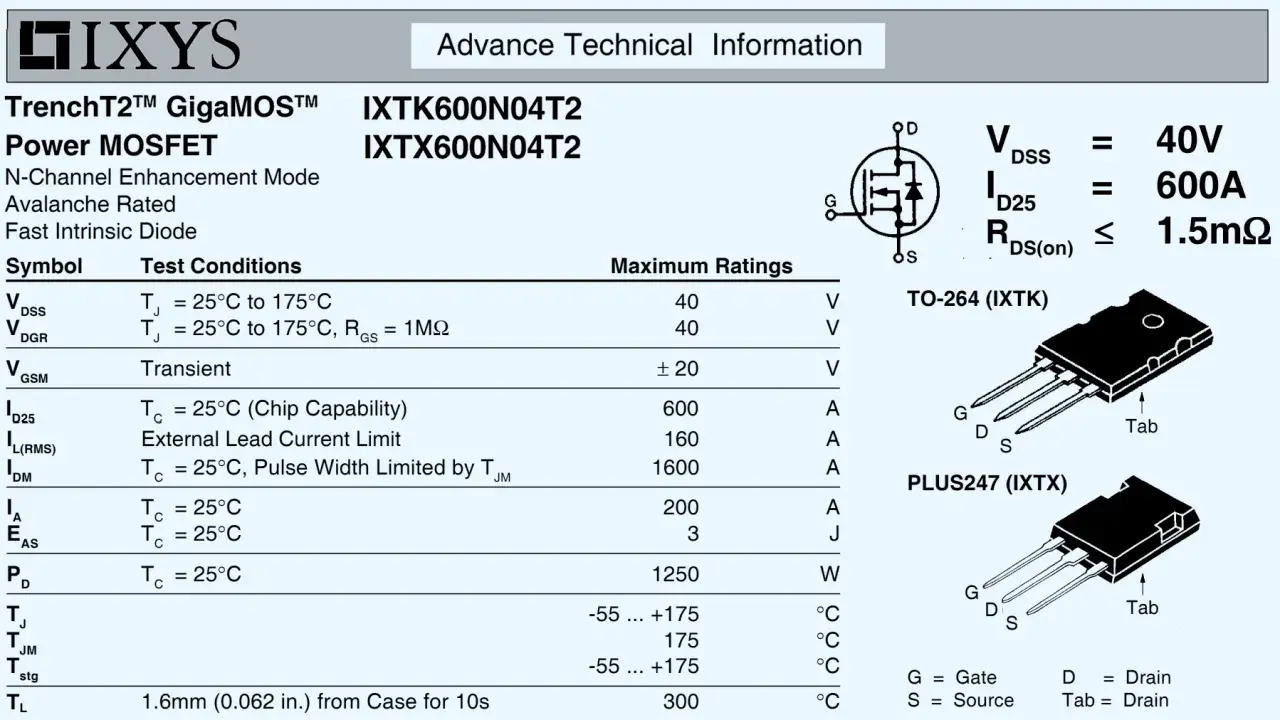

Jak czytać parametry w nocie katalogowej
W katalogu producenta nie szukam marketingu, tylko odpowiedzi na kilka twardych pytań: ile napięcia wytrzyma element, ile prądu przeniesie, jak bardzo się nagrzeje i jak szybko będzie przełączał stan. To właśnie te liczby rozstrzygają, czy układ nadaje się do pracy ciągłej, czy tylko do lekkich obciążeń.
| Parametr | Co oznacza | Na co uważać |
|---|---|---|
| VCE(max) / VDS(max) | Maksymalne napięcie między elektrodami głównymi | Wybieram zapas, bo przepięcia w realnym układzie są wyższe niż w symulacji |
| IC / ID | Prąd ciągły | Sprawdzam warunki chłodzenia, bo sam zapis w katalogu nie gwarantuje pracy bez radiatora |
| PD | Moc tracona na elemencie | To nie tylko liczba, ale też pytanie o temperaturę otoczenia i obudowę |
| hFE / β | Wzmocnienie prądowe | Nie zakładam jednej wartości dla wszystkich warunków pracy |
| VBE / VGS(th) | Napięcie potrzebne do sterowania złączem lub bramką | W MOSFET-ach próg załączenia nie oznacza pełnego otwarcia kanału |
| RDS(on) | Rezystancja kanału po włączeniu | Im mniejsza, tym niższe straty przewodzenia, ale rośnie ona z temperaturą |
| SOA | Bezpieczny obszar pracy | To jedna z ważniejszych rzeczy przy impulsach i przeciążeniach |
| Tj | Maksymalna temperatura złącza | Wiele elementów ma 150°C, niektóre mocy 175°C, ale nie projektuję „pod kreskę” |
W praktyce największy błąd początkujących polega na tym, że patrzą tylko na prąd albo tylko na napięcie. Ja zawsze sprawdzam cały zestaw: sterowanie, straty, czas przełączania i warunki termiczne. Dopiero po tej analizie można sensownie mówić o konkretnym zastosowaniu, zwłaszcza gdy układ ma pracować długo i bezobsługowo. To prowadzi prosto do pytań o to, gdzie te elementy rzeczywiście pracują na co dzień.
Gdzie spotkasz je w elektronice domowej i fotowoltaice
W domowej elektronice takie elementy siedzą w niemal każdym zasilaczu impulsowym, sterowniku ładowania, przekaźniku elektronicznym, układzie regulacji wentylatora czy stabilizatorze napięcia. W instalacjach PV ich rola jest jeszcze bardziej widoczna, bo to one zamieniają energię z paneli w użyteczne napięcie dla odbiorników, akumulatorów i sieci.
Falowniki i przetwornice
W falowniku lub przetwornicy DC-DC małe układy sterujące pilnują momentu włączenia i wyłączenia elementów mocy. Tutaj liczy się każda strata, bo przy większej instalacji nawet niewielka różnica w sprawności zamienia się w wyraźne ciepło. Dla przykładu: przy mocy 5 kW różnica 2 punktów procentowych sprawności oznacza około 100 W strat cieplnych. To już nie jest detal, tylko realny problem dla chłodzenia i trwałości.
Układy sterowania i zabezpieczeń
W części sterującej spotkasz małe elementy odpowiedzialne za pomiar prądu, ochronę przed odwrotną polaryzacją, odcinanie zasilania po przekroczeniu temperatury czy sterowanie wentylatorem. W takich miejscach nie potrzeba ogromnego prądu, ale potrzebna jest niezawodność i powtarzalność. Dobrze zaprojektowany obwód ochronny często ratuje cały system przed awarią, a źle dobrany nie da żadnego ostrzeżenia aż do momentu uszkodzenia.
Przeczytaj również: Od kiedy jest prąd na świecie i jak zmienił nasze życie?
Dlaczego sprawność i chłodzenie mają znaczenie
W elektronice mocy jeden dodatkowy stopień grzania potrafi skrócić życie całego układu bardziej niż wszystkie inne drobne błędy razem wzięte. Dlatego przy projektach energetycznych, szczególnie związanych z PV, patrzę nie tylko na samą funkcję, ale też na to, jak ciepło rozchodzi się po płytce, radiatorze i obudowie. Im wyższa moc, tym ważniejsze stają się straty przełączania, rozmieszczenie ścieżek i jakość odprowadzania ciepła. Gdy te warunki są opanowane, układ pracuje stabilniej i z większym marginesem bezpieczeństwa.
Właśnie na tym etapie często wychodzi różnica między układem, który „działa”, a takim, który naprawdę nadaje się do pracy ciągłej. Z tego powodu warto znać najczęstsze błędy, zanim zacznie się kupować lub wymieniać elementy.
Najczęstsze błędy przy doborze i wymianie
- Liczenie wyłącznie na nazwę lub obudowę. Dwa elementy w podobnej obudowie mogą mieć zupełnie inne parametry i inny układ wyprowadzeń.
- Brak zapasu napięcia. Jeśli układ pracuje blisko granicy, pojedyncze przepięcie z zaburzeń sieci albo z silnika potrafi go uszkodzić.
- Mylenie progu z pełnym otwarciem. W elementach polowych napięcie progowe nie oznacza jeszcze niskich strat przewodzenia.
- Pomijanie chłodzenia. Sama moc katalogowa nic nie mówi, jeśli nie uwzględnisz temperatury otoczenia, radiatora i przepływu powietrza.
- Ignorowanie dynamiki przełączania. Przy szybkich impulsach ważne są ładunek bramki, czas wyłączania i straty przejściowe.
- Wymiana bez sprawdzenia sterowania. Jeśli nowy element wymaga innego napięcia lub większego prądu sterującego, układ może działać gorzej niż wcześniej.
W praktyce największe szkody robią nie spektakularne awarie, tylko drobne uproszczenia: „bo wygląda podobnie”, „bo ma większy prąd”, „bo był pod ręką”. Taka logika rzadko działa w elektronice mocy i prawie nigdy w urządzeniach, które mają pracować bez przerwy. Kiedy eliminujesz te błędy, dobór staje się znacznie prostszy i mniej kosztowny.
Co sprawdzam, zanim uznam układ za gotowy do pracy
Przed zamknięciem projektu sprawdzam zawsze kilka rzeczy naraz, a nie jedną wybraną liczbę z katalogu. To najprostszy sposób, żeby uniknąć problemów po pierwszym uruchomieniu i po kilku godzinach pracy pod obciążeniem.
- Czy napięcie pracy ma wyraźny zapas względem realnych przepięć.
- Czy prąd ciągły i impulsowy odpowiada rzeczywistemu obciążeniu.
- Czy sposób sterowania pasuje do układu nadrzędnego.
- Czy przewidziano odprowadzenie ciepła z płytki, obudowy i radiatora.
- Czy parametry przełączania nie podnoszą strat bardziej, niż zakładano.
- Czy obudowa, pinout i sposób montażu są zgodne z resztą układu.
Jeśli mam sprowadzić temat do jednej zasady, to patrzę nie tylko na sam typ, ale na napięcie, prąd, temperaturę, szybkość przełączania i chłodzenie. Właśnie te szczegóły decydują, czy układ będzie działał stabilnie w codziennej pracy, czy tylko uruchomi się na stole i szybko pokaże słabość pod obciążeniem.
