W dalszej części przedstawimy bardziej zaawansowane funkcje, takie jak pomiar pojemności kondensatorów, częstotliwości sygnałów oraz temperatury. Multimetry oferują również specjalne testy, takie jak test ciągłości obwodu czy pomiar hFE tranzystorów, które są niezwykle przydatne w diagnostyce i naprawach urządzeń elektronicznych. Zrozumienie tych pomiarów pozwoli na skuteczniejsze korzystanie z multimetru w różnych zastosowaniach.
Najważniejsze informacje:
- Multimetr umożliwia pomiar napięcia, prądu i rezystancji w obwodach elektrycznych.
- Pomiar pojemności kondensatorów jest istotny w diagnostyce układów elektronicznych.
- Zaawansowane funkcje obejmują pomiar częstotliwości i temperatury, co zwiększa funkcjonalność urządzenia.
- Test ciągłości obwodu sygnalizuje zwarcia oraz niską oporność, co jest pomocne w szybkiej diagnostyce.
- Pomiar hFE tranzystorów pozwala ocenić ich wzmocnienie prądowe w układach elektronicznych.

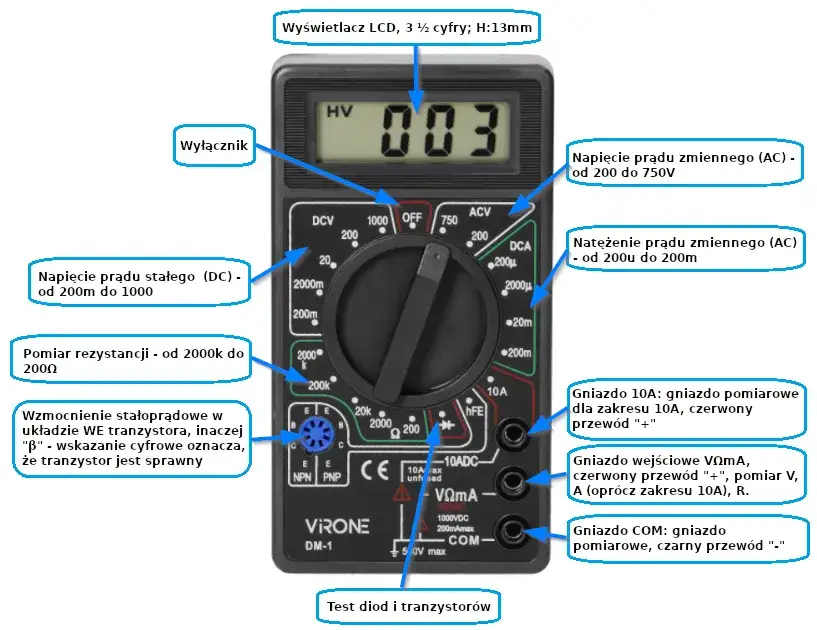

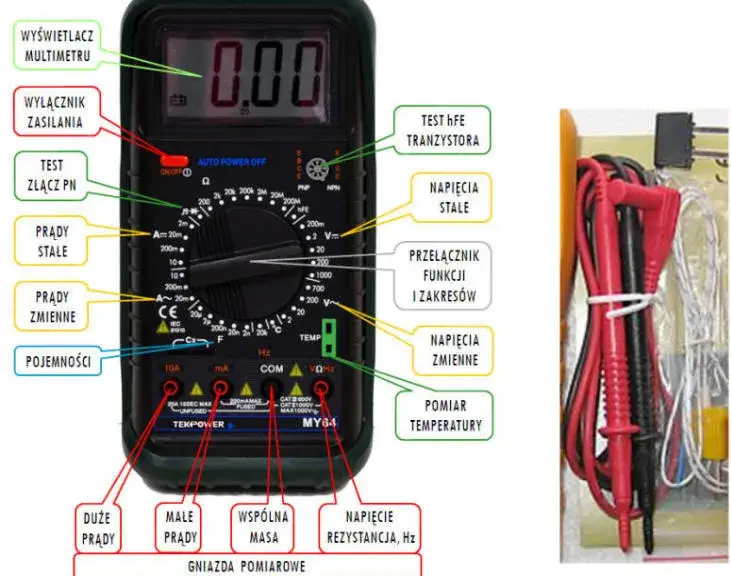

Jakie pomiary można wykonać multimetrem i ich znaczenie
Multimetr to wszechstronne narzędzie, które umożliwia pomiar wielu wielkości elektrycznych, co czyni go niezbędnym w różnych dziedzinach, od elektroniki po domowe naprawy. Dzięki niemu można zmierzyć napięcie, prąd oraz rezystancję, co jest kluczowe dla oceny stanu obwodów elektrycznych i elementów elektronicznych. Użycie multimetru pozwala na diagnostykę problemów oraz zapewnienie bezpieczeństwa w instalacjach elektrycznych. W tej sekcji omówimy podstawowe rodzaje pomiarów, które można wykonać z wykorzystaniem tego narzędzia.
Pomiar napięcia jest jednym z najczęściej wykonywanych zadań przy użyciu multimetru. Umożliwia on określenie, czy w obwodzie występuje odpowiednie napięcie, co jest istotne dla prawidłowego funkcjonowania urządzeń. Kolejnym ważnym pomiarem jest prąd, który pozwala na zdiagnozowanie, jak dużo energii przepływa przez obwód. Ostatnim z podstawowych pomiarów jest rezystancja, która informuje o oporze elektrycznym elementów w obwodzie, co jest kluczowe przy ocenie ich stanu.
Pomiar napięcia: Klucz do oceny stanu obwodów elektrycznych
Aby zmierzyć napięcie, należy ustawić multimetr na odpowiedni zakres pomiarowy. Multimetry pozwalają na pomiar zarówno napięcia stałego (DC), jak i zmiennego (AC), co jest kluczowe w różnych zastosowaniach. Pomiar napięcia AC jest często wykorzystywany w instalacjach domowych, podczas gdy napięcie DC jest powszechne w urządzeniach elektronicznych, takich jak baterie i zasilacze.Podczas pomiaru napięcia AC, ważne jest, aby używać odpowiednich sond i ustawić multimetr na tryb AC. Należy podłączyć sondy do punktów pomiarowych w obwodzie, a następnie odczytać wynik na wyświetlaczu multimetru. W przypadku pomiaru napięcia DC, proces jest podobny, ale multimetr powinien być ustawiony na tryb DC. Użycie multimetru w tym zakresie pozwala na dokładne określenie wartości napięcia, co jest niezbędne do diagnozowania problemów w obwodach elektronicznych.
Pomiar prądu: Jak zdiagnozować przepływ energii w obwodzie
Pomiar prądu jest kluczowy dla zrozumienia, jak energia przepływa przez obwód. W przeciwieństwie do pomiaru napięcia, pomiar prądu wymaga, aby multimetr był włączony w szereg z obwodem. Oznacza to, że prąd przepływa przez multimetr, co pozwala na dokładny pomiar jego wartości. Warto pamiętać, że pomiar prądu AC i DC różni się, co należy uwzględnić przy ustawianiu urządzenia.
Podczas pomiaru prądu AC, multimetr powinien być ustawiony na odpowiedni tryb, a sondy połączone w szereg z obwodem. W przypadku prądu DC, proces jest podobny, ale również wymaga ustawienia multimetru na tryb DC. Pomiar prądu jest niezwykle ważny, ponieważ pozwala na zdiagnozowanie problemów z przepływem energii, które mogą prowadzić do uszkodzenia urządzeń lub nawet zagrożenia bezpieczeństwa.
Pomiar rezystancji: Ocenianie stanu elementów elektronicznych
Pomiar rezystancji to kluczowy proces, który pozwala na ocenę stanu elementów elektronicznych w obwodach. Rezystancja jest miarą oporu, jaki stawia dany element przepływowi prądu. Wykonując pomiar rezystancji, można zidentyfikować uszkodzone komponenty, a także ocenić ich funkcjonalność. Multimetr umożliwia dokładne określenie wartości oporu, co jest niezbędne w diagnostyce i konserwacji urządzeń elektronicznych.
Aby zmierzyć rezystancję, należy najpierw wyłączyć zasilanie w obwodzie, aby uniknąć uszkodzenia multimetru. Następnie, multimetr należy ustawić na odpowiedni zakres pomiarowy rezystancji (Ω). Sondy multimetru powinny być podłączone do końcówki elementu, którego rezystancję chcemy zmierzyć. Odczyt wartości na wyświetlaczu multimetru pozwala na ocenę stanu danego komponentu; niska wartość rezystancji wskazuje na dobry stan, podczas gdy bardzo wysoka lub nieskończona rezystancja może sugerować uszkodzenie.
Pomiar rezystancji jest szczególnie ważny w przypadku elementów takich jak rezystory, które są powszechnie stosowane w układach elektronicznych. Wartości rezystorów są standardowo oznaczane w ohmach (Ω) i mogą mieć różne zastosowania w obwodach. Zrozumienie, jakie wartości rezystancji są odpowiednie dla danego zastosowania, pozwala na skuteczniejsze projektowanie i diagnozowanie układów elektronicznych. Poniżej znajduje się lista powszechnie stosowanych wartości rezystorów oraz ich typowe zastosowania:
- 1 kΩ - stosowany w układach sygnałowych i filtrach.
- 10 kΩ - często używany w obwodach wejściowych i jako rezystor pull-up.
- 100 kΩ - używany w aplikacjach audio i do pomiarów.
- 1 MΩ - stosowany w obwodach wysokiej impedancji, takich jak wzmacniacze.
Pomiar pojemności: Diagnostyka kondensatorów w układach
Pomiar pojemności kondensatorów to istotny aspekt diagnostyki w układach elektronicznych. Kapacytancja jest miarą zdolności kondensatora do przechowywania ładunku elektrycznego. Wykonanie pomiaru pojemności pozwala na ocenę stanu kondensatorów, co jest kluczowe dla zapewnienia prawidłowego funkcjonowania układów elektronicznych. Multimetry, które mają funkcję pomiaru pojemności, umożliwiają szybkie i dokładne sprawdzenie kondensatorów w różnych aplikacjach.
Aby zmierzyć pojemność, należy najpierw przygotować kondensator, odłączając go od zasilania i upewniając się, że jest rozładowany. Następnie, multimetr należy ustawić na tryb pomiaru pojemności (zazwyczaj oznaczony symbolem C). Sondy multimetru powinny być podłączone do końcówek kondensatora. Odczekaj chwilę, aby multimetr mógł zarejestrować stabilny odczyt, a następnie sprawdź wartość pojemności na wyświetlaczu. Prawidłowa wartość powinna mieścić się w zakresie podanym na kondensatorze; odchylenia mogą wskazywać na uszkodzenie elementu.
Pomiary pojemności są szczególnie ważne w aplikacjach audio oraz w układach zasilających, gdzie kondensatory odgrywają kluczową rolę w filtracji i stabilizacji napięcia. Na przykład, kondensatory elektrolityczne o pojemności 1000 µF są powszechnie stosowane w zasilaczach, aby wygładzać napięcie wyjściowe. Z kolei kondensatory ceramiczne o pojemności 10 nF mogą być używane w filtrach sygnałowych, aby eliminować niepożądane częstotliwości. Regularne testowanie kondensatorów za pomocą multimetru pozwala na wczesne wykrywanie problemów i zapobiega awariom w układach elektronicznych.
Pomiar częstotliwości: Analiza sygnałów w elektronice
Pomiar częstotliwości jest kluczowym elementem analizy sygnałów w elektronice. Częstotliwość określa, jak często sygnał zmienia swoje wartości w czasie, co ma istotne znaczenie w wielu zastosowaniach, takich jak telekomunikacja, audio oraz systemy sterowania. Multimetry z funkcją pomiaru częstotliwości umożliwiają określenie wartości częstotliwości sygnałów AC, co jest niezbędne do oceny ich jakości i wydajności.
Aby zmierzyć częstotliwość, multimetr należy ustawić na tryb pomiaru częstotliwości. Sondy powinny być podłączone do punktów testowych sygnału, który chcemy zmierzyć. Po podłączeniu, odczyt wartości częstotliwości pojawi się na wyświetlaczu multimetru. Wartości te mogą być używane do oceny działania układów, takich jak oscylatory czy generatory sygnałów, a także do analizy sygnałów audio.
| Urządzenie | Typowa częstotliwość |
| Oscylator audio | 20 Hz - 20 kHz |
| Modulator FM | 88 MHz - 108 MHz |
| Systemy komunikacyjne | 2.4 GHz (Wi-Fi) |
Pomiar temperatury: Jak wykorzystać multimer do pomiarów cieplnych
Pomiar temperatury za pomocą multimetru to przydatna funkcja, która pozwala na monitorowanie i diagnostykę różnych procesów w urządzeniach elektronicznych. Wiele multimetrów jest wyposażonych w sondy termopary, co umożliwia precyzyjne pomiary temperatury w różnych warunkach. Pomiary te są szczególnie ważne w aplikacjach, gdzie temperatura może wpływać na wydajność i bezpieczeństwo urządzeń, takich jak systemy grzewcze, chłodnicze czy różnego rodzaju urządzenia elektroniczne.
Aby zmierzyć temperaturę, należy najpierw podłączyć sondę termopary do multimetru, a następnie ustawić urządzenie na odpowiedni tryb pomiaru temperatury. Wartości pomiaru będą wyświetlane na ekranie multimetru. Sondy termopary różnią się typem materiału, z którego są wykonane, co wpływa na ich zakres pomiarowy i dokładność. Na przykład, sonda typu K jest powszechnie stosowana w pomiarach temperatury od -200°C do 1260°C, co czyni ją uniwersalnym narzędziem w wielu zastosowaniach przemysłowych i laboratoryjnych.
Innym popularnym typem sondy jest sonda typu J, która ma zakres pomiarowy od -40°C do 750°C. Wybór odpowiedniej sondy termopary zależy od specyficznych wymagań pomiarowych oraz warunków pracy. Użycie multimetru do pomiaru temperatury nie tylko zwiększa jego funkcjonalność, ale także pozwala na szybką i dokładną diagnostykę problemów związanych z temperaturą w różnych systemach. Regularne pomiary temperatury mogą pomóc w uniknięciu awarii i zapewnieniu optymalnej pracy urządzeń.
Test ciągłości obwodu: Szybka diagnostyka uszkodzeń
Test ciągłości obwodu to kluczowa funkcja multimetru, która pozwala na szybkie sprawdzenie, czy obwód elektryczny jest zamknięty. Wykonanie tego testu jest niezwykle istotne w diagnostyce uszkodzeń, ponieważ umożliwia wykrycie przerw w obwodzie, które mogą prowadzić do awarii urządzeń. Test ciągłości jest także przydatny do sprawdzania poprawności połączeń w instalacjach elektrycznych oraz do oceny stanu przewodów i złączek.
Aby przeprowadzić test ciągłości, należy najpierw ustawić multimetr na tryb testu ciągłości, który zazwyczaj jest oznaczony ikoną dźwięku. Następnie, sondy multimetru powinny być podłączone do końców obwodu, który chcemy sprawdzić. Jeśli obwód jest zamknięty, multimetr wyda dźwięk sygnalizujący ciągłość, a wyświetlacz pokaże niską wartość oporu. W przypadku przerwy w obwodzie, dźwięk nie będzie wydawany, a multimetr wyświetli wartość oporu jako nieskończoność.
Test diod: Sprawdzanie funkcjonalności elementów półprzewodnikowych
Test diod to kolejna ważna funkcja, którą oferuje multimetr. Umożliwia on ocenę sprawności diod, które są kluczowymi elementami w wielu obwodach elektronicznych. Diody mają jedną główną funkcję: umożliwiają przepływ prądu w jednym kierunku, a ich uszkodzenie może prowadzić do poważnych problemów w działaniu urządzeń. Testowanie diod pozwala na szybką diagnostykę i ocenę ich stanu.
Aby przetestować diodę, należy ustawić multimetr na tryb testu diod. Następnie, sondy multimetru powinny być podłączone do końcówek diody, zwracając uwagę na polaryzację. Jeśli dioda jest sprawna, multimetr powinien wyświetlić wartość napięcia przewodzenia, zazwyczaj w zakresie od 500 do 800 mV dla diod krzemowych. W przypadku, gdy dioda jest uszkodzona, multimetr pokaże wartość nieskończoności, co oznacza, że dioda nie przewodzi prądu w żadnym kierunku.
Pomiar hFE tranzystorów: Ocena wzmocnienia prądowego w układach
Pomiary hFE tranzystorów są kluczowe dla oceny wzmocnienia prądowego w układach elektronicznych. Parametr hFE, zwany również wzmocnieniem prądowym, określa, jak wiele razy prąd kolektora jest większy od prądu bazy. Zrozumienie tego parametru jest istotne dla projektowania i analizy układów, w których tranzystory są używane jako wzmacniacze sygnału lub przełączniki.
Aby zmierzyć hFE tranzystora, należy ustawić multimetr na tryb pomiaru hFE. Następnie, tranzystor powinien być podłączony do odpowiednich gniazd w multimetrze, zgodnie z jego typem (NPN lub PNP). Po podłączeniu, multimetr wyświetli wartość hFE, co pozwala na ocenę, czy tranzystor działa w odpowiednich parametrach. Pomiary hFE są szczególnie ważne w aplikacjach audio oraz w systemach analogowych, gdzie precyzyjne wzmocnienie sygnału jest kluczowe.
Wykorzystanie multimetru w diagnostyce i naprawie urządzeń
Multimetr to nie tylko narzędzie do pomiarów, ale także kluczowy element w diagnostyce i naprawie urządzeń elektronicznych. W miarę jak technologie stają się coraz bardziej złożone, umiejętność efektywnego korzystania z multimetru w praktyce staje się nieoceniona. Warto rozważyć zastosowanie multimetru w połączeniu z innymi narzędziami, takimi jak oscyloskopy czy analizatory sygnałów, aby uzyskać pełniejszy obraz działania układów elektronicznych. Na przykład, podczas diagnozowania problemów w obwodach audio, multimetr może pomóc w pomiarze napięcia i rezystancji, podczas gdy oscyloskop umożliwi analizę fal dźwiękowych i identyfikację zniekształceń sygnału.
Dodatkowo, w erze Internetu Rzeczy (IoT), umiejętności związane z pomiarami i analizą danych stają się kluczowe. Przykładowo, pomiar parametrów takich jak temperatura czy częstotliwość w połączeniu z danymi zbieranymi przez inteligentne czujniki może prowadzić do lepszego monitorowania stanu urządzeń oraz przewidywania potencjalnych awarii. Takie podejście pozwala na proaktywne zarządzanie urządzeniami, co nie tylko zwiększa ich żywotność, ale także poprawia efektywność energetyczną i oszczędności kosztów. W ten sposób, multimetr staje się nie tylko narzędziem pomiarowym, ale integralnym elementem nowoczesnych systemów zarządzania urządzeniami elektronicznymi.
