Podłączenie jednofazowego bezpiecznika (wyłącznika nadprądowego) jest kluczowym krokiem w każdej instalacji elektrycznej. Właściwe połączenie przewodów oraz przestrzeganie zasad bezpieczeństwa mogą znacząco zminimalizować ryzyko awarii i zagrożeń. W tym artykule omówimy, jak krok po kroku podłączyć bezpiecznik jednofazowy, aby zapewnić bezpieczeństwo i zgodność z obowiązującymi normami.
Ważne jest, aby przed przystąpieniem do pracy upewnić się, że instalacja jest wyłączona i zabezpieczona przed przypadkowym włączeniem. Ponadto, poprawność połączeń należy dokładnie sprawdzić przed włączeniem napięcia. Poniżej przedstawiamy najważniejsze informacje dotyczące podłączania jednofazowego bezpiecznika.
Najważniejsze informacje:
- Bezpiecznik jednofazowy powinien być podłączony do przewodu fazowego (L) i neutralnego (N) w odpowiednich zaciskach.
- Przewód ochronny (PE) należy podłączyć do listwy uziemiającej.
- W przypadku układu z wyłącznikiem różnicowoprądowym (RCD), przewód fazowy z RCD łączy się z bezpiecznikiem nadprądowym.
- Przed rozpoczęciem prac, instalacja musi być wyłączona i zabezpieczona.
- Sprawdzenie poprawności połączeń jest kluczowe przed włączeniem napięcia.
Jak poprawnie podłączyć bezpiecznik 1 fazowy z zachowaniem bezpieczeństwa
Podłączenie jednofazowego bezpiecznika to kluczowy element każdej instalacji elektrycznej. Ważne jest, aby przestrzegać odpowiednich zasad oraz kolejności połączeń, co zapewni bezpieczeństwo i prawidłowe działanie systemu. W tym procesie kluczowe jest podłączenie przewodów fazowego (L) i neutralnego (N) do wyłącznika nadprądowego, co pozwala na skuteczną ochronę przed przeciążeniem oraz zwarciem.
Przed przystąpieniem do podłączenia, upewnij się, że instalacja jest wyłączona. Podłączenie przewodu fazowego powinno być dokonane w zacisku oznaczonym jako wejście, zazwyczaj numer 1, natomiast przewód neutralny powinien trafić do odpowiedniego zacisku lub listwy neutralnej. W przypadku użycia wyłącznika różnicowoprądowego (RCD), przewód fazowy z RCD łączy się z bezpiecznikiem, a przewód neutralny z wyjścia RCD łączy się bezpośrednio do listwy zbiorczej. Na koniec, przewód ochronny (PE) należy podłączyć do listwy uziemiającej.
Krok po kroku: Podłączenie jednofazowego bezpiecznika w instalacji
Rozpocznij od wyłączenia zasilania w instalacji, aby uniknąć ryzyka porażenia prądem. Następnie, przygotuj przewody: przewód fazowy (L) i neutralny (N). Podłącz przewód fazowy do zacisku wejściowego wyłącznika nadprądowego, a przewód neutralny do odpowiedniego zacisku. Upewnij się, że przewody są dobrze dokręcone, co zapobiegnie ich luzowaniu się w przyszłości. W przypadku instalacji z RCD, podłącz przewód fazowy z RCD do bezpiecznika, a przewód neutralny z wyjścia RCD do listwy zbiorczej.
Po zakończeniu podłączeń, sprawdź, czy wszystkie przewody są odpowiednio oznaczone i ułożone w kanałach zgodnych z normami. Sprawdzenie poprawności połączeń jest kluczowe przed włączeniem napięcia. Upewnij się, że instalacja jest zabezpieczona przed przypadkowym włączeniem, a następnie możesz włączyć zasilanie i przetestować działanie systemu.
Wymagane narzędzia i materiały do podłączenia bezpiecznika
Aby prawidłowo podłączyć jednofazowy bezpiecznik, potrzebujesz kilku niezbędnych narzędzi i materiałów. Kluczowe narzędzia to śrubokręt, kombinerki oraz multimetr, które pomogą w precyzyjnym wykonaniu pracy. Dodatkowo, do podłączenia wymagane są odpowiednie przewody, w tym przewód fazowy (L), neutralny (N) oraz przewód ochronny (PE). Każdy z tych elementów odgrywa istotną rolę w zapewnieniu bezpieczeństwa i prawidłowego działania instalacji elektrycznej.
Warto również zaopatrzyć się w złączki i zaciski, które umożliwiają solidne połączenie przewodów. Użycie wysokiej jakości komponentów, takich jak przewody marki Volex lub Schneider Electric, zapewnia długotrwałe i stabilne połączenia. Poniżej znajduje się tabela z zalecanymi narzędziami i materiałami, które powinieneś mieć na wyposażeniu przed przystąpieniem do instalacji.
| Narzędzie/ materiał | Opis |
| Śrubokręt | Do dokręcania zacisków w bezpieczniku. |
| Kombinerki | Do cięcia i wyginania przewodów. |
| Multimetr | Do pomiaru napięcia i sprawdzania połączeń. |
| Przewód fazowy (L) | Podłączenie do zacisku wejściowego bezpiecznika. |
| Przewód neutralny (N) | Podłączenie do odpowiedniego zacisku bezpiecznika. |
| Przewód ochronny (PE) | Podłączenie do listwy uziemiającej. |
Jak unikać zagrożeń elektrycznych podczas instalacji
Aby zminimalizować zagrożenia elektryczne podczas instalacji bezpiecznika, należy zastosować kilka kluczowych strategii. Po pierwsze, zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem jakiejkolwiek pracy. To podstawowy krok, który chroni przed porażeniem prądem. Kolejną ważną zasadą jest właściwe uziemienie instalacji, co pomaga w odprowadzaniu nadmiaru energii i chroni przed zwarciami.
Warto również pamiętać o stosowaniu wyłączników różnicowoprądowych (RCD), które automatycznie odcinają zasilanie w przypadku wykrycia nieprawidłowości w obwodzie. Dodatkowo, zawsze sprawdzaj, czy przewody są odpowiednio oznaczone i nieuszkodzone, co zapobiega przypadkowemu podłączeniu niewłaściwych przewodów. Regularne przeglądy instalacji elektrycznej oraz korzystanie z usług wykwalifikowanych elektryków również znacząco podnoszą bezpieczeństwo podczas prac elektrycznych.
Oznaczenia przewodów i ich znaczenie w instalacji
Oznaczenia przewodów są kluczowe w każdej instalacji elektrycznej, ponieważ pozwalają na prawidłowe zidentyfikowanie ich funkcji. Przewód fazowy (L) zazwyczaj jest oznaczony kolorem brązowym lub czarnym, natomiast przewód neutralny (N) ma kolor niebieski. Przewód ochronny (PE) powinien być zielono-żółty. Znajomość tych kolorów i oznaczeń jest niezbędna, aby unikać pomyłek podczas podłączania i zapewnić bezpieczeństwo użytkowania instalacji.
Właściwe oznaczenie przewodów nie tylko ułatwia ich identyfikację, ale również minimalizuje ryzyko błędów, które mogą prowadzić do poważnych awarii. Użycie odpowiednich kolorów i symboli zgodnych z normami elektrycznymi to fundament każdej bezpiecznej instalacji. Dlatego warto zainwestować w dobrej jakości przewody, które są już fabrycznie oznaczone, co ułatwi ich późniejsze użycie i konserwację.
Typowe błędy przy podłączaniu bezpiecznika i jak ich unikać
Podczas instalacji jednofazowego bezpiecznika można popełnić kilka typowych błędów, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych jest nieprawidłowe podłączenie przewodów fazowego i neutralnego. Często zdarza się, że użytkownicy mylą te przewody, co może prowadzić do zwarcia lub uszkodzenia sprzętu. Aby tego uniknąć, zawsze należy sprawdzić oznaczenia przewodów i podłączyć je zgodnie z instrukcją. Kolejnym błędem jest niewłaściwe dokręcenie zacisków, co może prowadzić do ich poluzowania się w trakcie eksploatacji. Warto pamiętać, że zbyt luźne połączenia mogą powodować przegrzewanie i ryzyko pożaru.
Innym powszechnym błędem jest brak zastosowania wyłącznika różnicowoprądowego (RCD). Osoby instalujące bezpiecznik często pomijają ten krok, co znacznie zwiększa ryzyko porażenia prądem. Aby temu zapobiec, zawsze należy stosować RCD w układzie, co zapewni dodatkową ochronę. Wreszcie, niektórzy mogą zignorować konieczność sprawdzenia poprawności połączeń przed włączeniem zasilania. To kluczowy krok, który powinien być zawsze realizowany, aby upewnić się, że instalacja działa prawidłowo i bezpiecznie.
Najczęstsze problemy i sposoby ich rozwiązania
Podczas instalacji bezpiecznika mogą wystąpić różne problemy, które wymagają szybkiego rozwiązania. Jednym z najczęstszych jest brak zasilania po podłączeniu. W takim przypadku warto najpierw sprawdzić, czy wszystkie przewody są prawidłowo podłączone i czy nie doszło do ich uszkodzenia. Kolejnym problemem może być wyzwolenie bezpiecznika, co często wskazuje na przeciążenie lub zwarcie w obwodzie. W takiej sytuacji należy dokładnie sprawdzić, czy wszystkie urządzenia podłączone do obwodu nie przekraczają dopuszczalnej mocy. Jeśli problem nadal występuje, warto skonsultować się z wykwalifikowanym elektrykiem, aby zdiagnozować ewentualne uszkodzenia w instalacji. Regularne przeglądy i konserwacja instalacji mogą również pomóc w uniknięciu wielu z tych problemów.
Jak sprawdzić poprawność podłączenia przed włączeniem zasilania

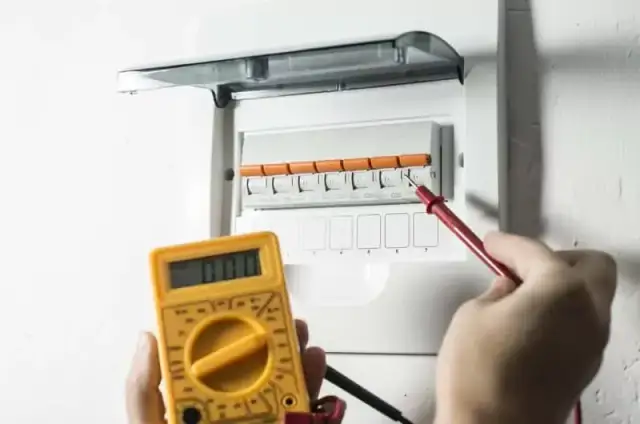

Przed włączeniem zasilania, kluczowe jest, aby upewnić się, że wszystkie połączenia są poprawne. Po pierwsze, sprawdź, czy przewód fazowy (L) jest podłączony do odpowiedniego zacisku wejściowego wyłącznika nadprądowego, a przewód neutralny (N) do zacisku neutralnego. Warto również zweryfikować, czy przewód ochronny (PE) jest prawidłowo podłączony do listwy uziemiającej. Dobrą praktyką jest także przetestowanie wszystkich połączeń za pomocą multimetru, aby upewnić się, że nie ma zwarć ani przerw w obwodzie.
Po wykonaniu tych kroków, warto przeprowadzić wizualną inspekcję, aby upewnić się, że wszystkie przewody są dobrze dokręcone i oznaczone zgodnie z normami. Upewnij się, że przewody nie są uszkodzone ani nie są narażone na przetarcia. Na koniec, przed włączeniem zasilania, sprawdź, czy instalacja jest zabezpieczona przed przypadkowym włączeniem. Tylko po dokładnym sprawdzeniu wszystkich tych elementów można bezpiecznie włączyć zasilanie i przetestować działanie systemu.
Jak optymalizować instalację elektryczną dla przyszłych potrzeb
W miarę jak technologia rozwija się, warto pomyśleć o przyszłych potrzebach związanych z instalacją elektryczną. Planowanie elastyczności w instalacji może pomóc w uniknięciu kosztownych przeróbek w przyszłości. Użycie przewodów o większym przekroju może pozwolić na podłączenie dodatkowych urządzeń bez konieczności wymiany całej instalacji. Dodatkowo, warto rozważyć instalację inteligentnych systemów zarządzania energią, które umożliwiają monitorowanie zużycia energii i automatyczne dostosowywanie obciążenia.
Również zastosowanie wyłączników różnicowoprądowych z funkcją zdalnego sterowania może zwiększyć bezpieczeństwo i komfort użytkowania. Dzięki nim można zdalnie wyłączać zasilanie w przypadku awarii lub w celu konserwacji, co zwiększa bezpieczeństwo i wygodę. Inwestycja w nowoczesne technologie nie tylko poprawia efektywność energetyczną, ale także zwiększa wartość nieruchomości, co jest istotnym czynnikiem w dłuższej perspektywie.
