Wyłącznik różnicowoprądowy to jedno z tych zabezpieczeń, które w instalacji robią cichą, ale bardzo ważną robotę. Odcina zasilanie wtedy, gdy część prądu zaczyna „uciekać” poza normalny tor przepływu, co ma znaczenie przy ochronie przed porażeniem i przy wykrywaniu problemów z izolacją. W tym artykule wyjaśniam, jak działa, czym różni się od bezpiecznika, jak dobrać jego typ do domu, fotowoltaiki i ładowarki oraz co zrobić, gdy wyłącza się zbyt często.
Najważniejsze rzeczy, które warto wiedzieć o różnicówce
- Różnicówka nie zastępuje bezpiecznika ani wyłącznika nadprądowego, bo chroni przed innym rodzajem zagrożenia.
- Najczęściej do ochrony ludzi stosuje się czułość 30 mA, a do ochrony przeciwpożarowej często 300 mA.
- Do nowoczesnych urządzeń elektronicznych zwykle lepiej sprawdza się typ A, F albo B niż stary typ AC.
- Jeśli zabezpieczenie wybija, nie zawsze oznacza to awarię samego aparatu - często winny jest konkretny obwód albo odbiornik.
- Przycisk testowy warto uruchamiać regularnie, bo to najprostszy sposób sprawdzenia podstawowej sprawności urządzenia.
Jak działa wyłącznik różnicowoprądowy i kiedy reaguje
Ja zawsze zaczynam od prostego obrazu: przez przewód fazowy prąd wpływa do odbiornika, a przewodem neutralnym powinien wrócić w tej samej ilości. Jeśli część energii „znika” po drodze, na przykład przez uszkodzoną izolację, wilgoć albo obudowę urządzenia, pojawia się prąd upływu. Wyłącznik różnicowoprądowy porównuje te wartości i gdy różnica przekroczy dopuszczalny próg, bardzo szybko odłącza obwód.
To właśnie dlatego mówi się o ochronie przeciwporażeniowej. Przy czułości 30 mA aparat ma reagować na sytuacje groźne dla człowieka, a przy 300 mA częściej myśli się o ochronie instalacji i ograniczaniu ryzyka pożaru. W praktyce nie chodzi więc o „nadzorowanie zużycia prądu”, tylko o wykrycie nieprawidłowego odpływu energii z obwodu.
Warto też pamiętać o ograniczeniu, które wielu osobom umyka: różnicówka nie chroni przed każdym błędem elektrycznym. Zadziała przy prądzie upływu, ale nie zastąpi ochrony przed przeciążeniem czy zwarciem. I właśnie to rozróżnienie prowadzi nas do najczęstszej pomyłki, czyli mieszania jej z bezpiecznikiem.
Różnicówka a bezpiecznik to dwa różne zabezpieczenia
W instalacji te elementy często pracują obok siebie, ale każdy ma inne zadanie. Bezpiecznik albo wyłącznik nadprądowy broni przewodów i urządzeń przed zbyt dużym prądem, a różnicówka pilnuje, czy prąd wraca właściwą drogą. Ja zwykle tłumaczę to tak: jedno zabezpieczenie patrzy na wielkość prądu, drugie na bilans prądu.
| Element | Przed czym chroni | Na co reaguje | Czego nie robi | Gdzie ma sens |
|---|---|---|---|---|
| Wyłącznik różnicowoprądowy | Porażenie prądem, część zagrożeń pożarowych | Na prąd upływu i różnicę między przewodem fazowym a neutralnym | Nie wyłącza od samego przeciążenia lub zwarcia | Łazienki, gniazda, obwody z elektroniką, PV, EV |
| Wyłącznik nadprądowy | Przewody przed przeciążeniem i zwarciem | Na zbyt duży prąd roboczy lub zwarciowy | Nie wykrywa upływu prądu do ziemi | Każdy obwód końcowy w rozdzielnicy |
| Bezpiecznik topikowy | Ochronę przed skutkami nadprądu | Na stopienie wkładki przy nadmiernym prądzie | Nie pełni funkcji ochrony różnicowoprądowej | Starsze instalacje, wybrane rozdzielnice, zabezpieczenia główne |
W nowoczesnych rozdzielnicach często spotyka się też rozwiązanie 2 w 1, czyli aparat z członem różnicowoprądowym i nadprądowym. To wygodne, bo oszczędza miejsce i upraszcza układ, ale nie zwalnia z myślenia o doborze parametrów. Jeśli źle dobierzesz taki aparat, możesz dostać albo zbyt małą ochronę, albo niepotrzebne wyłączenia.
Właśnie dlatego przy rozbudowie instalacji nie patrzę na różnicówkę w oderwaniu od reszty rozdzielnicy. Najpierw trzeba wiedzieć, jakie odbiorniki będą pracować w obwodzie, a dopiero potem dobrać typ zabezpieczenia i jego czułość.
Jaki typ i czułość dobrać do domu, fotowoltaiki i ładowarki EV
Najprostszy podział dotyczy czułości. Dla ochrony ludzi najczęściej wybiera się 30 mA, bo to poziom, który ma ograniczać skutki porażenia w typowych obwodach domowych. 300 mA częściej stosuje się wyżej w układzie jako ochronę przeciwpożarową lub stopień selektywny, który ma zadziałać później niż niższe zabezpieczenia w obwodach końcowych.
Drugi podział to typ urządzenia. I tutaj zaczynają się praktyczne różnice, które naprawdę mają znaczenie przy fotowoltaice, klimatyzacji, pompach ciepła czy ładowaniu samochodu elektrycznego. Poniżej pokazuję to bez zbędnej teorii.
| Typ | Co wykrywa | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| AC | Tylko sinusoidalny prąd przemienny | Proste, starsze obwody bez elektroniki | W nowych instalacjach bywa zbyt ograniczony i nie lubi się z elektroniką |
| A | Prąd przemienny i pulsujący prąd stały | Większość domowych obwodów, AGD, gniazda, oświetlenie | Przy niektórych odbiornikach z dużymi zakłóceniami może wymagać lepszego doboru |
| F | Jak typ A, plus prądy o zmiennej częstotliwości | Pompy ciepła, klimatyzatory, niektóre pralki i napędy | Pomaga tam, gdzie elektronika pracuje w bardziej „nerwowym” trybie |
| B | Prąd przemienny i stały, także przy wyższych częstotliwościach | Falowniki PV, ładowarki EV, UPS, urządzenia energoelektroniczne | To zwykle najlepszy wybór przy źródłach i odbiornikach z DC w torze pracy |
W praktyce do zwykłego domu najczęściej patrzę na typ A, a nie AC. W instalacjach z większą ilością elektroniki, pompą ciepła, klimatyzacją albo fotowoltaiką lepiej od razu sprawdzić, czy producent urządzenia nie wymaga typu F albo B. To szczególnie ważne, bo falownik albo ładowarka potrafią generować takie składowe prądu, których prostszy aparat nie obsłuży tak, jak powinien.
Jeśli obwód ma dużo odbiorników i pojawiają się krótkotrwałe wyłączenia bez oczywistej przyczyny, czasem pomaga wersja krótkozwłoczna albo selektywna. Taka różnicówka reaguje mniej nerwowo na chwilowe zakłócenia, ale nadal zachowuje funkcję ochronną. To nie jest cudowny lek na każdy problem, tylko sposób na lepszą koordynację zabezpieczeń.
Dlaczego różnicówka wybija i jak nie zgadywać przyczyny
Najgorszy nawyk, jaki widzę, to wymiana aparatu „na próbę” bez szukania źródła problemu. Jeśli wyłącznik zadziałał, to zwykle są trzy scenariusze: rzeczywista usterka urządzenia, błąd w instalacji albo suma drobnych upływów z kilku odbiorników. I właśnie od tego trzeba zacząć diagnozę.
- Uszkodzone urządzenie - przewód, grzałka, silnik albo elektronika może puszczać prąd do obudowy.
- Wilgoć i zabrudzenie - w łazience, garażu, piwnicy albo na zewnątrz izolacja szybciej traci parametry.
- Sumowanie upływów - kilka zasilaczy, filtrów przeciwzakłóceniowych i urządzeń elektronicznych może razem przekroczyć próg zadziałania.
- Błąd połączeń - zamiana przewodów neutralnych między obwodami, mostek N-PE za różnicówką albo luźny zacisk potrafią wywołać losowe zadziałania.
- Niewłaściwy typ aparatu - przy falowniku, pompie ciepła czy ładowarce EV zły typ różnicówki daje fałszywe alarmy albo nie współpracuje z urządzeniem tak, jak powinien.
Jeśli problem pojawia się po deszczu, po uruchomieniu konkretnego obwodu albo zaraz po podłączeniu jednego urządzenia, ja zaczynam od odłączenia kolejnych odbiorników i sprawdzenia, który fragment instalacji naprawdę powoduje zadziałanie. To prostsze i bezpieczniejsze niż wymiana „w ciemno” całego osprzętu. Gdy w grę wchodzi stara instalacja albo podejrzenie uszkodzenia przewodów, sprawa nie nadaje się do zgadywania - wtedy potrzebny jest pomiar.
Dobry test diagnostyczny polega nie tylko na znalezieniu winnego, ale też na ustaleniu, czy instalacja jest poprawnie podzielona na obwody. Jeśli jedna różnicówka zasila zbyt dużo punktów, drobny problem w jednym urządzeniu potrafi wyłączyć pół domu. To jeden z częstszych błędów projektowych, który wychodzi dopiero po czasie.
Jak testować i łączyć zabezpieczenia, żeby instalacja działała przewidywalnie

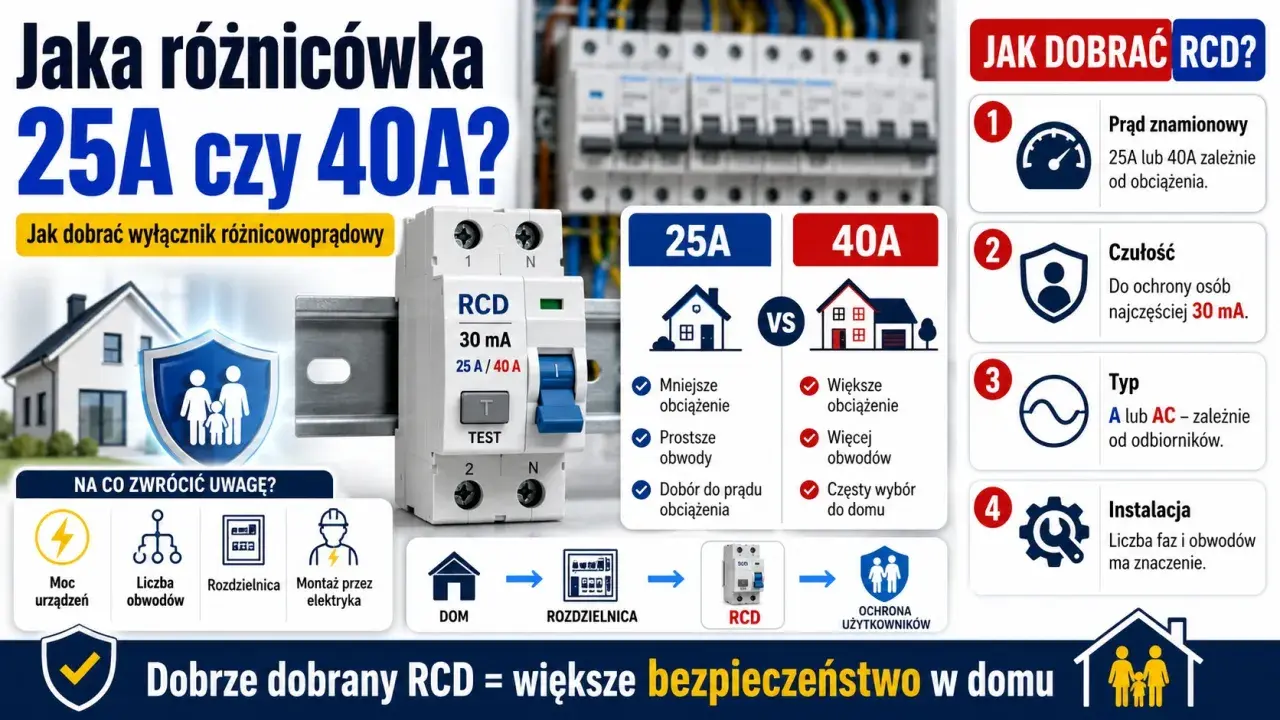

Samo zamontowanie aparatu nie kończy tematu. Ja zwracam uwagę na trzy rzeczy: dobranie odpowiedniego prądu znamionowego, skoordynowanie go z zabezpieczeniem nadprądowym i regularny test działania. Wyłącznik różnicowoprądowy nie ma chronić przed zwarciem, więc musi współpracować z wyłącznikiem nadprądowym albo bezpiecznikiem, który przejmie ochronę przed przeciążeniem.

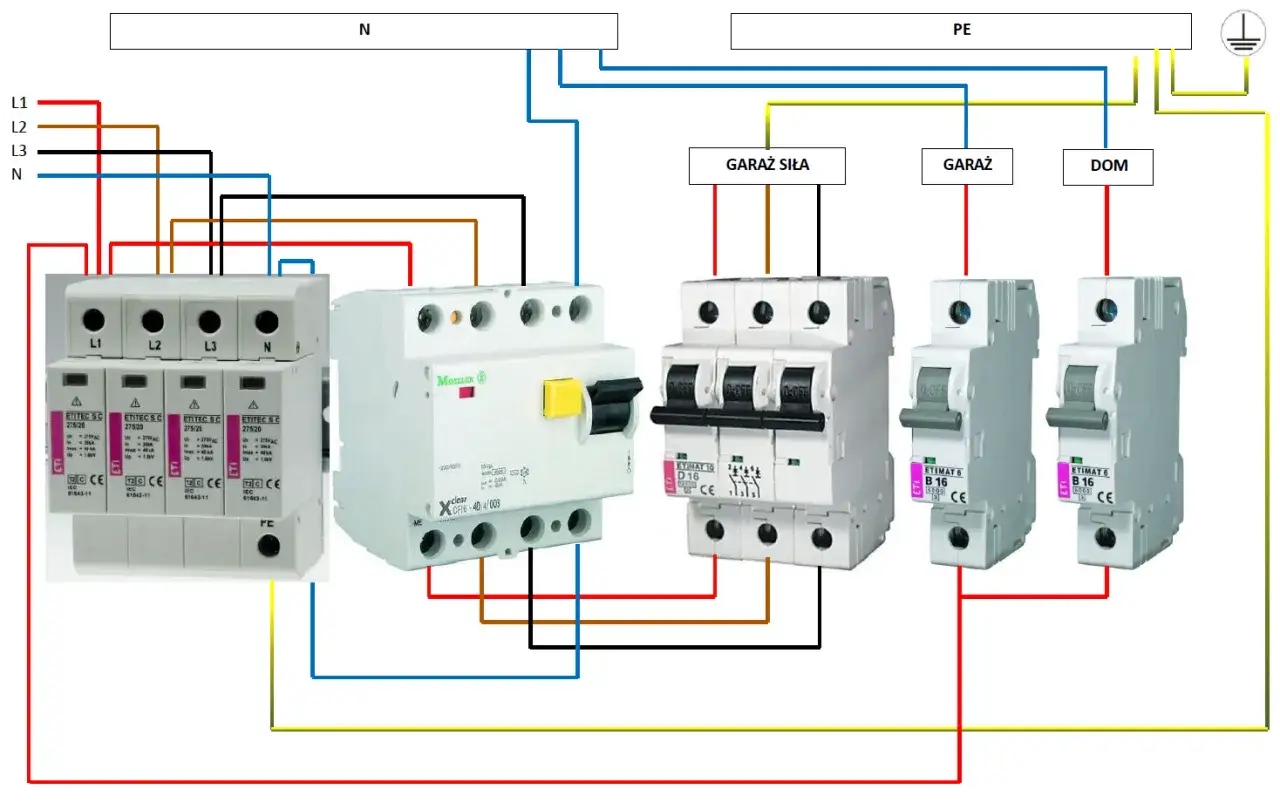

W praktyce rozsądny układ wygląda zwykle tak: niżej w rozdzielnicy masz obwody końcowe z czułością 30 mA, a wyżej stopień selektywny 300 mA, jeśli projekt tego wymaga. Dzięki temu awaria w jednym gnieździe nie gasi całej instalacji, a zabezpieczenia reagują możliwie blisko miejsca usterki. To właśnie selektywność robi różnicę między instalacją „działającą” a instalacją przewidywalną.
- Test przyciskiem T warto robić regularnie, w domu najczęściej co 6 miesięcy, a w miejscach wilgotnych lub zapylonych częściej.
- Przed uruchomieniem warto sprawdzić, czy przewody neutralne nie są mieszane między obwodami chronionymi różnymi aparatem.
- Przy fotowoltaice, UPS-ach, pompach ciepła i ładowarkach EV trzeba czytać instrukcję urządzenia, a nie opierać się wyłącznie na tym, co „zwykle się montuje”.
- Jeśli w rozdzielnicy pojawia się kilka różnicówek, sensowniej rozdzielić obwody niż próbować jedną sztuką obsłużyć wszystko.
Jeżeli instalacja jest stara, ma nietypowy układ przewodów albo pojawia się wspólny przewód PEN, nie traktuję montażu różnicówki jako prostego „dołożenia modułu”. Najpierw trzeba ocenić stan całego obwodu, bo źle podłączone zabezpieczenie daje złudne poczucie bezpieczeństwa. W ochronie przeciwporażeniowej to gorsze niż brak urządzenia, bo użytkownik wierzy, że wszystko jest w porządku.
Co sprawdzić przed wymianą lub rozbudową rozdzielnicy
Jeśli planujesz wymianę osprzętu, rozbudowę domu, montaż fotowoltaiki albo ładowarki do auta, zacząłbym od prostego audytu. Sprawdź, jakie masz odbiorniki, ile jest elektroniki w obwodach i czy instalacja nie pracuje już na granicy możliwości jednego aparatu. Dopiero potem dobiera się typ, czułość i układ selektywny.
- czy obwody są rozdzielone logicznie, a neutralne nie są pomieszane między sekcjami
- czy dla danych odbiorników lepszy będzie typ A, F czy B
- czy czułość 30 mA wystarczy do ochrony osób, a 300 mA jest potrzebne jako stopień nadrzędny
- czy wyłącznik nadprądowy lub bezpiecznik jest poprawnie dobrany do przewodów
- czy w rozdzielnicy przewidziano miejsce na testowanie i wygodny dostęp do aparatu
Moje najkrótsze podsumowanie jest proste: różnicówka ma ratować człowieka i sygnalizować problem z izolacją, ale działa dobrze tylko wtedy, gdy jest właściwie dobrana do obciążenia i poprawnie połączona z resztą zabezpieczeń. Jeśli podejście ogranicza się do hasła „dajmy cokolwiek 30 mA”, instalacja może działać, ale niekoniecznie tak, jak powinna. W ochronie przeciwporażeniowej szczegóły robią największą różnicę.
