Dobrze dobrane zabezpieczenie przeciwprzepięciowe chroni elektronikę, automatykę domową, falownik fotowoltaiczny i sprzęt AGD przed skokami napięcia, które pojawiają się po burzy albo przy zwykłych przełączeniach w sieci. W praktyce liczy się nie tylko sam moduł, ale też jego typ, miejsce montażu i współpraca z bezpiecznikiem. Poniżej rozkładam temat na konkret: jak działa ochrona, kiedy potrzebujesz T1, T2 lub T3, ile to kosztuje i gdzie najczęściej popełnia się błąd.
Najważniejsze jest dobranie ochrony do źródła zagrożenia i układu instalacji
- T1 przejmuje bardzo duże impulsy, zwykle tam, gdzie ryzyko jest większe.
- T2 to standard w większości domowych rozdzielnic i małych obiektów.
- T3 stosuje się blisko wrażliwego sprzętu jako ostatni stopień ochrony.
- Bezpiecznik chroni przewody, a ogranicznik przepięć chroni elektronikę przed impulsem.
- Instalacja fotowoltaiczna wymaga osobnego spojrzenia na stronę DC i AC.
- Najwięcej błędów wynika z złego doboru typu, zbyt długich przewodów i braku koordynacji z zabezpieczeniem nadprądowym.
Skąd biorą się przepięcia i co robią z instalacją
Przepięcie to krótki, ale bardzo energiczny wzrost napięcia. Najczęściej pojawia się po wyładowaniu atmosferycznym w pobliżu budynku albo przy przełączaniu dużych obciążeń w sieci, na przykład silników, transformatorów czy instalacji oświetleniowych. Elektronika nie psuje się wtedy dlatego, że „przyjęła za duże napięcie” przez dłuższą chwilę, lecz dlatego, że impuls pojawia się nagle i potrafi uszkodzić elementy półprzewodnikowe szybciej, niż zadziała zwykłe zabezpieczenie.
Ogranicznik przepięć działa równolegle do chronionego obwodu. Gdy napięcie przekroczy bezpieczny poziom, element wewnętrzny odprowadza energię do ziemi i obniża napięcie resztkowe do wartości, którą urządzenia mają jeszcze szansę przeżyć. To właśnie dlatego w dobrze zaprojektowanej instalacji liczy się nie tylko sama obecność modułu, ale też jakość połączenia z PE i długość przewodów.
Jeśli zrozumiesz ten mechanizm, łatwiej ocenisz, dlaczego jedne rozwiązania są przeznaczone do wejścia instalacji, a inne tylko do końcowej ochrony sprzętu. Dlatego następny krok to podział na T1, T2 i T3.

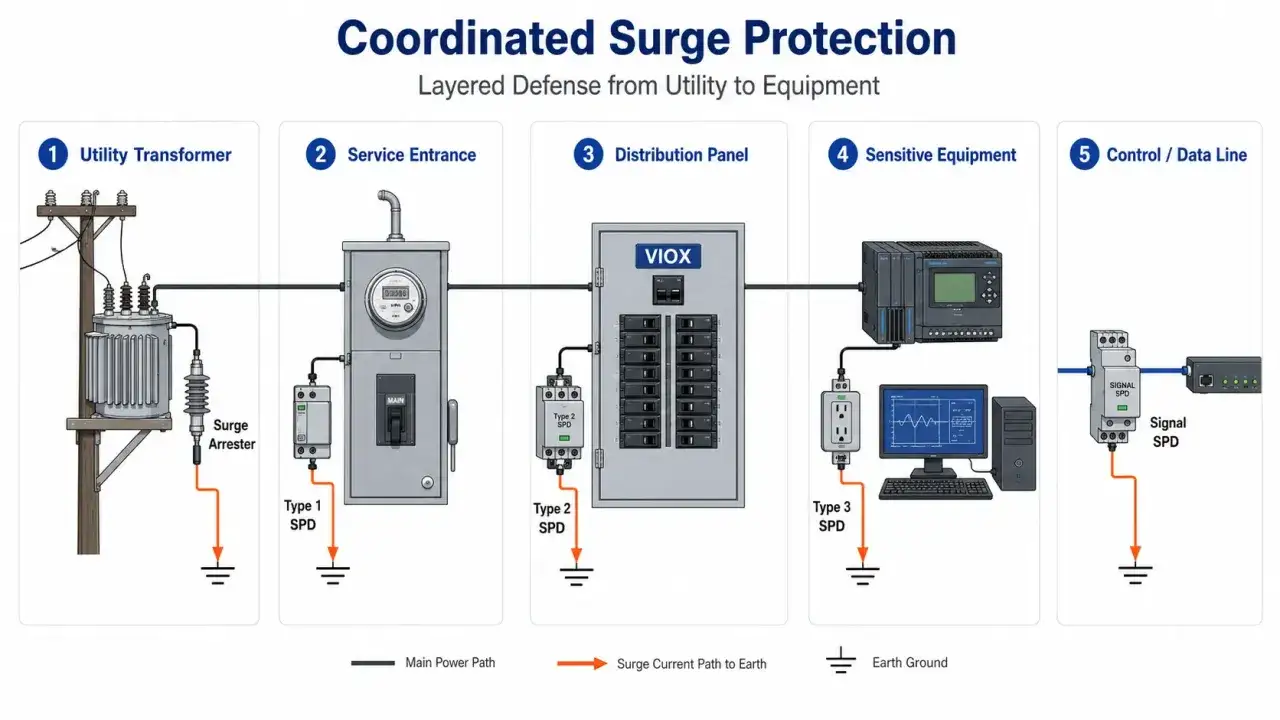

T1, T2 i T3 nie są zamienne
W praktyce zawsze rozdzielam ochronę na trzy poziomy. Starsze oznaczenia B, C i D nadal pojawiają się w opisach handlowych, ale dziś czytelniejsze są T1, T2 i T3.
| Typ | Gdzie się go stosuje | Po co | Kiedy ma sens |
|---|---|---|---|
| T1 | Wejście instalacji, główna rozdzielnica | Odprowadza bardzo duże impulsy, także te związane z wyładowaniem atmosferycznym | Budynek z instalacją odgromową, zasilanie napowietrzne, wyższe ryzyko |
| T2 | Rozdzielnica główna i podrozdzielnice | Tłumi przepięcia indukowane i łączeniowe | Większość domów, mieszkań, biur i małych firm |
| T3 | Blisko wrażliwego urządzenia | Dopina końcową ochronę sprzętu | RTV, serwer, automatyka, elektronika sterująca |
| T1+T2 | Główna rozdzielnica | Łączy dwa poziomy ochrony w jednym module | Gdy chcesz prostszy układ albo masz większe ryzyko |
W sieciach TN-S i TT często spotyka się układ 3+1, czyli trzy tory fazowe i osobny tor N-PE. To nie jest detal z katalogu, tylko sposób dopasowania ochrony do pracy przewodu neutralnego i uziemienia. Jeśli dom ma zasilanie napowietrzne albo instalację odgromową, taki wybór ma zwykle więcej sensu niż przypadkowy moduł „uniwersalny”.
Gdy już wiesz, który typ wchodzi w grę, trzeba go dopasować do konkretnego domu, fotowoltaiki lub rozdzielnicy, a nie tylko do nazwy z katalogu.
Jak dobrać ogranicznik do domu, fotowoltaiki i rozdzielnicy
Wybór zaczynam od pytań o układ sieci, sposób zasilania i to, gdzie w ogóle pojawia się największe ryzyko. Inaczej zabezpiecza się zwykły dom z kablem ziemnym, inaczej budynek z linią napowietrzną, a jeszcze inaczej instalację z fotowoltaiką, magazynem energii i długimi trasami kablowymi. W nowych projektach opieram się przy tym na logice norm PN-HD 60364-4-443 i PN-HD 60364-5-534, bo to one porządkują dobór ochrony i sposób jej wpięcia.
Dom jednorodzinny
Jeżeli budynek ma zasilanie kablowe i brak instalacji odgromowej, najczęściej wystarcza T2 w rozdzielnicy głównej. Gdy zasilanie wchodzi linią napowietrzną albo jest piorunochron, zwykle rozważa się T1+T2. To nie jest nadmiarowość, tylko dopasowanie do energii impulsu. W domu pełnym elektroniki, pomp, sterowników i ładowarek samochodowych taki wybór często po prostu się broni.
Fotowoltaika
W PV nie wystarczy patrzeć na stronę AC. Po stronie DC dobiera się ogranicznik do napięcia stringu, często 1000 V DC w instalacjach domowych i 1500 V DC w większych układach. Jeśli falownik stoi daleko od modułów albo przewody wychodzą poza budynek, ochrona na DC staje się szczególnie ważna. Na wyjściu AC traktuję instalację PV jak każdy inny obwód zasilający, ale nie mieszam tego z ochroną po stronie paneli. Jeśli dochodzą przewody komunikacyjne lub monitoring, warto pomyśleć także o ich zabezpieczeniu.
Przeczytaj również: Bezpiecznik 20A ile kW? Sprawdź maksymalną moc i zastosowanie
Na jakie parametry patrzę
| Parametr | Co oznacza | Jak go czytam |
|---|---|---|
| Uc | Maksymalne napięcie pracy ciągłej | Musi pasować do sieci, inaczej moduł pracuje w złych warunkach |
| Up | Poziom ochrony | Im niższy, tym lepiej dla urządzeń, ale parametr musi być zgodny z instalacją |
| In | Znamionowy prąd wyładowczy | Pokazuje, jak moduł znosi powtarzalne impulsy |
| Imax | Maksymalny prąd wyładowczy | Pomaga ocenić odporność na pojedynczy mocny impuls |
| Iimp | Prąd impulsowy | To parametr ważny zwłaszcza dla T1 i dużych impulsów piorunowych |
Jeśli nie znasz układu TN-C-S, TN-S albo TT, dopytaj elektryka przed zakupem. Od niego zależy, czy potrzebujesz 4P, 3P+N czy układu 3+1.
Kiedy parametry są już dobrane, sprawdzam jeszcze jedną rzecz: z czym to urządzenie ma pracować w rozdzielnicy, bo tu właśnie bezpiecznik robi różnicę.
Dlaczego bezpiecznik nie zastępuje ogranicznika
Bezpiecznik topikowy i wyłącznik nadprądowy robią swoją robotę bardzo dobrze, ale inną niż ogranicznik przepięć. One mają przerwać obwód przy przeciążeniu albo zwarciu. Ochronnik natomiast ma przejąć impuls napięciowy i odprowadzić go zanim uszkodzi sprzęt. Jeśli ktoś liczy, że sam bezpiecznik załatwi temat burzy, myli dwa różne mechanizmy ochrony.
W praktyce zwracam uwagę na koordynację obu elementów. Producent SPD zwykle podaje wymagany bezpiecznik wstępny albo maksymalne zabezpieczenie nadprądowe, które można zastosować przed modułem. To ważne, bo zbyt mocny bezpiecznik może nie odłączyć uszkodzonego ochronnika na czas, a zbyt słaby będzie niepotrzebnie wybijał.
- Bezpiecznik chroni przewody i instalację przed przeciążeniem oraz zwarciem.
- Ogranicznik przepięć działa chwilowo i równolegle, a nie w szeregu z obciążeniem.
- Listwa antyprzepięciowa może być ostatnim stopniem ochrony, ale nie zastępuje modułu w rozdzielnicy.
- Połączenie z PE powinno być krótkie, proste i bez zbędnych pętli.

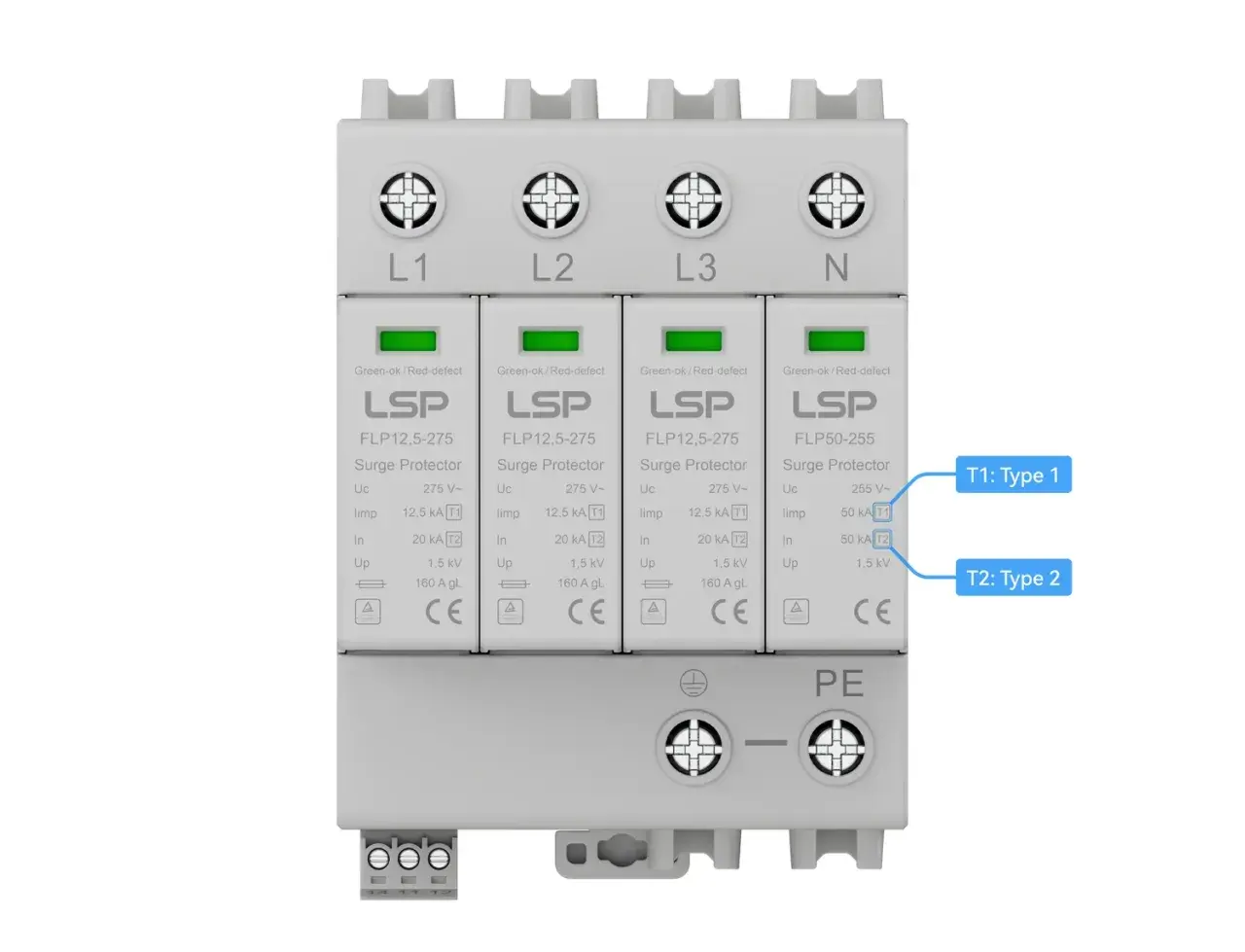

- Wskaźnik stanu albo moduł wymienny ułatwia serwis, gdy ochronnik zużyje się po mocnym impulsie.
To właśnie w tej części instalacji najłatwiej zrobić coś „na oko”, a potem dziwić się, że ochrona nie wytrzymała pierwszego mocniejszego impulsu. Następny krok to błędy, które najczęściej obniżają skuteczność całego układu.
Najczęstsze błędy, przez które ochrona działa tylko na papierze
- Dobór T2 tam, gdzie potrzebny jest T1+T2 - jeśli budynek ma większe ryzyko, sam T2 może być za słaby.
- Zbyt długie przewody do ochronnika - każdy dodatkowy odcinek pogarsza działanie, bo rośnie indukcyjność połączenia.
- Brak dobrego uziemienia i wyrównania potencjałów - SPD bez sensownego toru do PE działa dużo gorzej.
- Ochrona tylko po stronie AC - przy fotowoltaice pominięcie DC to częsty i kosztowny błąd.
- Kupowanie wyłącznie po liczbie kA - liczą się też Uc, Up, In, Imax i zgodność z układem sieci.
- Mylenie ochrony przeciwprzepięciowej z różnicówką - RCD chroni przed porażeniem, a nie przed impulsem napięciowym.
Kiedy widzę rozdzielnicę z ochronnikiem i długimi przewodami, wiem już, że nominalne parametry z katalogu nie przełożą się na realną ochronę. Skoro wiadomo już, gdzie ludzie się mylą, pozostaje kwestia budżetu i tego, ile sensownie wydać na realną ochronę.
Ile to kosztuje i kiedy opłaca się dopłacić
Budżet zależy od tego, czy chcesz tylko podstawową ochronę rozdzielnicy, czy pełny układ kaskadowy z T1, T2 i T3. Rynek jest szeroki, ale rozsądne widełki da się podać, jeśli patrzysz na typ instalacji, a nie na samą markę.
| Rozwiązanie | Orientacyjny koszt urządzenia | Kiedy to ma sens | Co zyskujesz |
|---|---|---|---|
| T3 | 70-250 zł | Przy elektronice, sterownikach i sprzęcie RTV | Końcowy stopień ochrony blisko odbiornika |
| T2 | 100-500 zł | Większość domów, mieszkań i małych firm | Standardowa ochrona rozdzielnicy |
| T1+T2 | 250-900 zł | Budynek z instalacją odgromową, zasilanie napowietrzne, wyższe ryzyko | Jeden moduł zamiast dwóch stopni w jednym miejscu |
| PV DC T2 | 120-400 zł | Domowa fotowoltaika bez szczególnych wymagań dodatkowych | Ochrona stringów po stronie DC |
| PV DC T1+T2 | 350-800 zł | PV w trudniejszych warunkach, z instalacją odgromową lub dłuższymi trasami | Wyższa odporność na mocne impulsy |
| Montaż elektryka | 200-600 zł | Prosta wymiana w gotowej rozdzielnicy | Poprawny dobór i podłączenie |
Najtańsza opcja nie zawsze jest oszczędnością, jeśli później chroni tylko część obwodów. W instalacji z fotowoltaiką, kilkoma podrozdzielnicami albo automatyką budynkową koszt rośnie, bo kupujesz nie jeden moduł, lecz cały sensownie dobrany zestaw.
Zanim zamkniesz zakup, warto zrobić prostą listę kontrolną i sprawdzić kilka technicznych detali, które potem decydują o skuteczności.
Co sprawdzam przed zakupem, żeby nie przepłacić i nie popełnić błędu
Zanim wybiorę konkretny model, sprawdzam pięć rzeczy: układ sieci, liczbę faz, miejsce montażu, wymagany bezpiecznik wstępny oraz to, czy ochronnik ma sygnalizację zużycia lub moduły wymienne. Przy PV dokładam jeszcze napięcie stringu i długość tras kablowych, a przy firmach także obwody danych i sterowania. Taki krótki przegląd zwykle oszczędza więcej niż sam rabat na urządzenie.
- czy instalacja jest TN-C-S, TN-S czy TT;
- czy zasilanie wchodzi kablem ziemnym, czy napowietrznym;
- czy obiekt ma instalację odgromową;
- czy chronisz tylko rozdzielnicę, czy także PV, automatykę i elektronikę;
- czy producent podaje wymagania co do bezpiecznika wstępnego i długości połączeń;
- czy po montażu da się łatwo ocenić stan modułu.
Jeżeli potraktujesz ochronę przeciwprzepięciową jako część projektu instalacji, a nie jako przypadkowy dodatek, zyskasz realne bezpieczeństwo dla całego domu lub firmy. W praktyce właśnie tak działa dobre zabezpieczenie: cicho, bez efektownych obietnic i wtedy, gdy sieć albo burza zaskakuje najbardziej.
