Przepięcie w instalacji elektrycznej potrafi uszkodzić elektronikę szybciej, niż da się to zauważyć w samej rozdzielnicy. Najczęściej nie chodzi o spektakularną awarię, tylko o krótki impuls napięciowy, który po cichu skraca życie zasilaczy, sterowników, routerów, falowników i domowej automatyki. W tym artykule pokazuję, jak rozpoznać źródło problemu, czym różni się bezpiecznik od ochrony przeciwprzepięciowej i jak podejść do zabezpieczenia domu oraz instalacji PV bez zbędnych skrótów myślowych.
Najważniejsze rzeczy, które warto zapamiętać
- Skoki napięcia powstają najczęściej przez burze, przełączenia w sieci albo problemy z instalacją wewnętrzną.
- Bezpiecznik i wyłącznik nadprądowy chronią przed zbyt dużym prądem, a nie przed samym impulsem napięciowym.
- Ogranicznik przepięć działa inaczej: odprowadza energię do uziemienia i ogranicza poziom napięcia.
- W praktyce ochronę buduje się stopniowo, zwykle z wykorzystaniem typów 1, 2 i 3.
- W domu z fotowoltaiką trzeba sprawdzić zarówno stronę AC, jak i DC, bo falownik też jest wrażliwy na impulsy.
- Najczęstszy błąd to źle dobrany albo źle zamontowany moduł ochronny, a nie sam brak „jakiegokolwiek zabezpieczenia”.
Skąd biorą się skoki napięcia w instalacji
Najczęściej źródłem są wyładowania atmosferyczne i przełączenia w sieci. Impuls nie musi trafić bezpośrednio w budynek: wystarczy uderzenie w pobliżu linii, załączenie dużego odbiornika albo problem z przewodem neutralnym, by w obwodach pojawiło się zbyt wysokie napięcie. W praktyce rozróżniam dwie sytuacje: chwilowy impuls, który trwa bardzo krótko, oraz dłuższe podniesienie napięcia wynikające z uszkodzenia sieci. To drugie nie jest już klasycznym przypadkiem ochrony przeciwprzepięciowej, tylko sygnałem, że instalację trzeba sprawdzić.
Norma PN-HD 60364-4-443 traktuje ochronę przed takimi zjawiskami jako element bezpieczeństwa instalacji, zwłaszcza gdy impulsy pochodzą z atmosfery albo z przełączeń w sieci. To ważne rozróżnienie, bo właśnie ono decyduje, czy problem rozwiązuje dobór zabezpieczenia, czy raczej diagnostyka całej instalacji.
- Burza i pośrednie wyładowanie atmosferyczne.
- Przełączanie silników, pomp, klimatyzacji i innych dużych odbiorników.
- Nieprawidłowe połączenia lub przerwa w przewodzie neutralnym.
- Słabe wyrównanie potencjałów i stare, źle rozbudowane rozdzielnice.
Najbardziej cierpi elektronika: zasilacze impulsowe, płyty sterujące, routery, napędy bram, sterowniki pomp ciepła, falowniki fotowoltaiczne i sprzęt audio-wideo. Ja zawsze patrzę na to szerzej niż tylko przez pryzmat „spalonych urządzeń”, bo często problem zaczyna się od drobnych objawów, takich jak restarty, błędy komunikacji albo skrócony czas pracy zasilacza. Żeby nie mylić przyczyny ze skutkiem, trzeba odróżnić te impulsy od zwykłego zabezpieczenia nadprądowego.
Dlaczego bezpiecznik nie zastępuje ochrony przeciwprzepięciowej
Tu najczęściej pojawia się zamieszanie. Bezpiecznik topikowy albo wyłącznik nadprądowy reagują, gdy płynie zbyt duży prąd. Ich zadaniem jest odciąć przeciążenie lub zwarcie. Impuls napięciowy może być bardzo krótki i nie musi wywołać na tyle dużego prądu, by zwykły bezpiecznik zadziałał na czas. Dlatego nie traktuję ich jako zamienników.
W instalacjach domowych potoczny „bezpiecznik” bardzo często oznacza dziś wyłącznik nadprądowy, czyli popularną „eskę”. To nadal ochrona nadprądowa, a nie tarcza przed skokami napięcia. Jeśli ktoś opiera cały dom tylko na takim elemencie, chroni przewody przed przeciążeniem, ale nie chroni elektroniki przed impulsem z sieci.
| Urządzenie | Na co reaguje | Co chroni | Czego nie zrobi |
|---|---|---|---|
| Bezpiecznik topikowy | Na zbyt duży prąd | Przewody i obwód przed skutkami przeciążenia lub zwarcia | Nie zatrzyma krótkiego impulsu napięciowego |
| Wyłącznik nadprądowy | Na przeciążenie i zwarcie | Instalację przed nadmiernym prądem | Nie zastąpi SPD |
| Wyłącznik różnicowoprądowy | Na upływ prądu do ziemi | Ochronę przeciwporażeniową i częściowo przeciwpożarową | Nie tłumi skoków napięcia |
| Ogranicznik przepięć | Na krótkotrwałe przepięcia | Elektronikę i urządzenia wrażliwe | Nie odetnie przeciążenia ani zwarcia |
Właśnie dlatego w rozmowach o ochronie instalacji wolę precyzję niż skróty. Ogranicznik przepięć i bezpiecznik pracują obok siebie, ale rozwiązują zupełnie inne problemy. Z tej różnicy wynika sposób montażu i dobór całego układu ochrony.
Jak działa ogranicznik i dlaczego montaż ma znaczenie
Ogranicznik przepięć, czyli SPD, nie „gasi” napięcia tak jak bezpiecznik prądu. On przejmuje impuls, ogranicza jego wartość i odprowadza energię do uziemienia. Z praktycznego punktu widzenia liczy się nie tylko sam moduł, ale też miejsce montażu, długość przewodów i to, czy cały układ jest ze sobą skoordynowany.
Jak podaje Eaton, ograniczniki powinny być instalowane jak najbliżej początku instalacji, a w ochronie niskiego napięcia typ 2 jest praktycznym minimum. To dobrze pokazuje logikę całego układu: pierwszy stopień ma przejąć najcięższy udar, a kolejne mają doprecyzować poziom ochrony tam, gdzie pracują wrażliwe urządzenia.
| Typ SPD | Gdzie się go montuje | Co robi najlepiej | Kiedy ma sens |
|---|---|---|---|

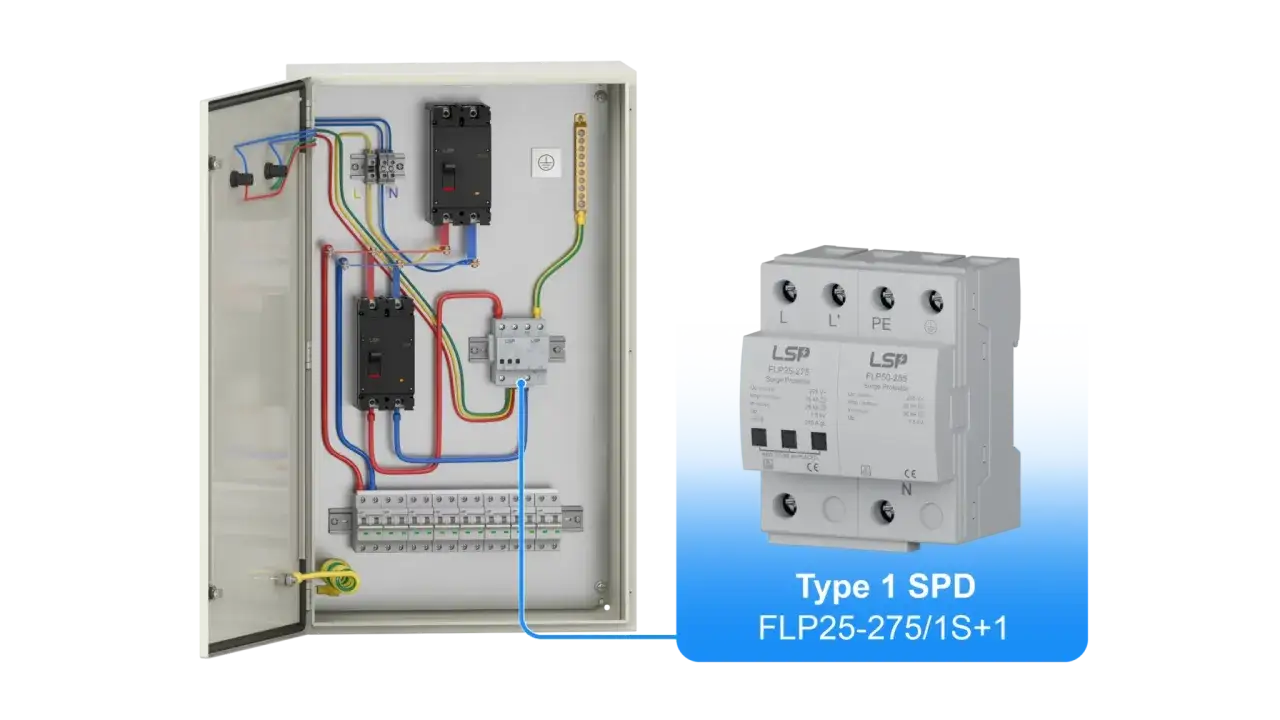

| Typ 1 | Przy wejściu do budynku lub w rozdzielnicy głównej | Przyjmuje wysokie energie udarowe | Gdy budynek ma zewnętrzną instalację odgromową albo większe ryzyko bezpośredniego oddziaływania pioruna |
| Typ 2 | W rozdzielnicy głównej lub podrozdzielnicy | Chroni przed przepięciami łączeniowymi i indukowanymi | W większości domów i małych obiektów |
| Typ 3 | Bezpośrednio przy urządzeniu | Dopina końcową ochronę dla elektroniki wrażliwej | Przy komputerach, sterownikach, sprzęcie audio, automatyce i innych czułych odbiornikach |
W praktyce nie mylę tych warstw ochrony z „lepszym” i „gorszym” sprzętem. To raczej trzy poziomy pracy na tym samym problemie. Koordynacja oznacza po prostu, że każdy kolejny stopień ma robić swoją część zadania bez przeciążania poprzedniego. W dobrze zaprojektowanej instalacji to działa spokojnie i niewidocznie, a nie spektakularnie.
To podejście ma szczególne znaczenie w domu z fotowoltaiką, bo tam dochodzą dwa tory zasilania i elektronika, która jest wrażliwa zarówno po stronie prądu zmiennego, jak i stałego.
Jak dobrać ochronę do domu i fotowoltaiki
W domu jednorodzinnym nie dobiera się ochrony „na oko”. Ja zaczynam od sposobu zasilania, potem sprawdzam, czy budynek ma zewnętrzną ochronę odgromową, a dopiero później patrzę na urządzenia najbardziej narażone na straty. To nie jest sztuka kupienia dowolnego modułu do rozdzielnicy, tylko dopasowanie poziomu ochrony do realnego ryzyka.

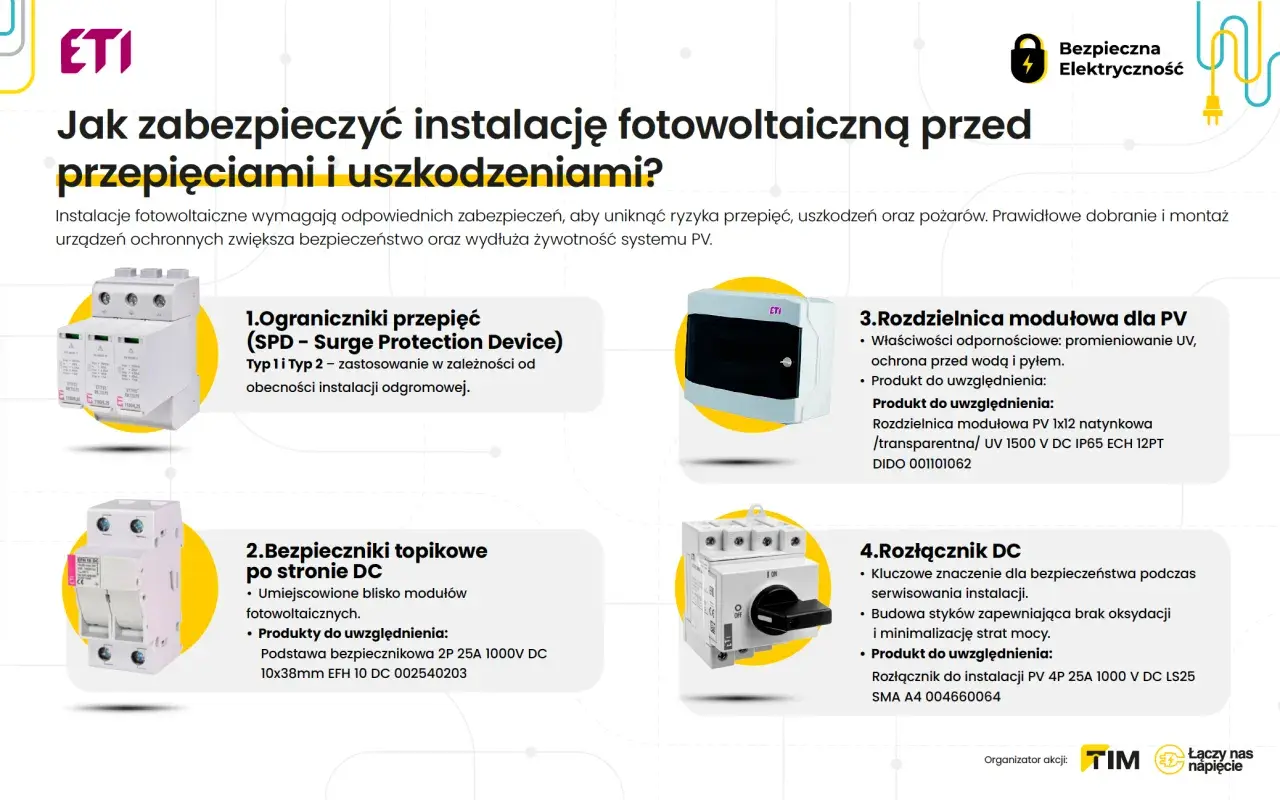

W instalacji z fotowoltaiką sprawa jest bardziej konkretna: trzeba brać pod uwagę zarówno stronę AC, jak i DC. Falownik, przewody prowadzące z paneli oraz osprzęt pomiarowy potrafią zebrać impulsy, nawet jeśli sam budynek nie wygląda na szczególnie „narażony”. Dlatego przy PV myślę nie o jednym zabezpieczeniu, ale o całym łańcuchu ochrony.
| Sytuacja | Co zwykle ma sens | Dlaczego |
|---|---|---|
| Standardowy dom z zasilaniem kablowym | Typ 2 w rozdzielnicy głównej, a przy czułej elektronice także typ 3 | Najczęściej chodzi o przepięcia indukowane i łączeniowe |
| Dom z instalacją odgromową lub większą ekspozycją | Typ 1 lub zestaw 1+2 przy wejściu do budynku | Układ musi poradzić sobie z większą energią udarową |
| Instalacja fotowoltaiczna | Ochrona po stronie AC i DC | Falownik i stringi PV są wrażliwe na impulsy z obu stron |
| Dom z automatyką, pompą ciepła, serwerem lub rozbudowanym home office | Typ 3 przy najbardziej wrażliwych urządzeniach | Końcowy stopień ochrony obniża ryzyko uszkodzenia elektroniki |
W modernizacjach najczęściej sprawdzam też połączenia wyrównawcze i stan uziemienia. Bez tego nawet dobry moduł ochronny działa słabiej, niż powinien. Właśnie dlatego sama wymiana „bezpiecznika” na cokolwiek przeciwprzepięciowego nie załatwia sprawy, jeśli cała instalacja ma słabe punkty po drodze.
Skoro układ musi działać jako całość, warto przyjrzeć się najczęstszym błędom, które osłabiają ochronę bardziej niż sam brak jednego elementu.
Najczęstsze błędy, które widzę w praktyce
Najwięcej problemów nie bierze się z braku jakiegokolwiek zabezpieczenia, tylko z jego złego zastosowania. W praktyce to właśnie detale decydują o tym, czy ochrona zadziała w chwili udaru, czy tylko będzie dobrze wyglądała w rozdzielnicy.
- Zbyt długie przewody łączące SPD z resztą instalacji.
- Brak solidnego uziemienia lub słabe połączenia wyrównawcze.
- Założenie, że jeden element ochronny wystarczy dla całego budynku.
- Pominięcie strony DC w instalacji PV albo torów sygnałowych w domu.
- Ignorowanie wskaźnika zużycia lub uszkodzenia ogranicznika.
Warto też pamiętać, że po silnym udarze SPD może wymagać wymiany, nawet jeśli instalacja nadal działa. Nie zakładam wtedy, że wszystko jest w porządku tylko dlatego, że nic nie wybiło i dom nadal ma zasilanie. Przy takich zdarzeniach lubię trzymać się prostej zasady: jeśli element ochronny dostał swoje zadanie, trzeba sprawdzić, czy dalej nadaje się do pracy.
Druga częsta pomyłka to mylenie ochrony przeciwprzepięciowej z zabezpieczeniem przeciwporażeniowym. RCD jest bardzo ważny, ale rozwiązuje inny problem. To samo dotyczy wyłączników nadprądowych: one chronią instalację przed nadmiernym prądem, nie przed impulsem napięcia.
Co warto sprawdzić przed następną burzą
Jeśli miałbym zostawić tylko jeden praktyczny zestaw działań, to byłby taki: sprawdzenie rozdzielnicy, kontrola ogranicznika, ocena uziemienia i dopasowanie ochrony do fotowoltaiki oraz najwrażliwszych odbiorników. To niewielki koszt w porównaniu z wymianą falownika, sterownika czy całego zestawu elektroniki w domu.
- Sprawdź, czy w głównej rozdzielnicy jest SPD i czy ma czytelny wskaźnik stanu.
- Upewnij się, że połączenia wyrównawcze i uziemienie są wykonane poprawnie.
- W instalacji PV zweryfikuj ochronę po stronie AC i DC, nie tylko przy falowniku.
- Przy drogiej elektronice rozważ dodatkowy typ 3 przy urządzeniu końcowym.
- Po większej burzy lub po zadziałaniu ochrony poproś elektryka o ocenę stanu całego układu.
Najrozsądniejsza zasada jest prosta: bezpieczniki mają bronić obwodu przed nadprądem, a skoki napięcia trzeba obsłużyć osobnym, dobrze dobranym układem ochrony. Gdy te dwa światy są poprawnie połączone, instalacja staje się dużo odporniejsza, a fotowoltaika i domowa elektronika mniej narażone na kosztowne niespodzianki.
