Poprawne podłączenie różnicówki decyduje nie tylko o tym, czy instalacja zadziała, ale też czy będzie działała bez fałszywych wyłączeń. Poniżej pokazuję, jak czytać schemat połączeń, czym różni się wyłącznik różnicowoprądowy od bezpiecznika nadprądowego i jak dobrać typ do zwykłej rozdzielnicy, fotowoltaiki albo ładowarki EV. Dorzucam też listę błędów, które najczęściej psują cały montaż.
Najkrócej: poprawny montaż zaczyna się od doboru typu, a kończy na testach i rozdzieleniu neutralnych
- Przez RCD prowadzi się przewody robocze, czyli fazę i neutralny, a PE omija aparat.
- Różnicówka nie zastępuje bezpiecznika nadprądowego; to dwa różne zabezpieczenia o innej roli.
- W domu najczęściej sprawdza się 30 mA, a 300 mA stosuje się zwykle wyżej, jako ochronę przeciwpożarową lub selektywną.
- W nowoczesnych instalacjach, zwłaszcza z elektroniką, często lepiej wypada typ A niż typ AC.
- Neutralne obwodów nie mogą się mieszać między różnymi RCD, bo to jedna z głównych przyczyn wyzwalania.
- Po montażu zawsze sprawdzam przycisk TEST, ale test przyciskiem nie zastępuje pełnych pomiarów.

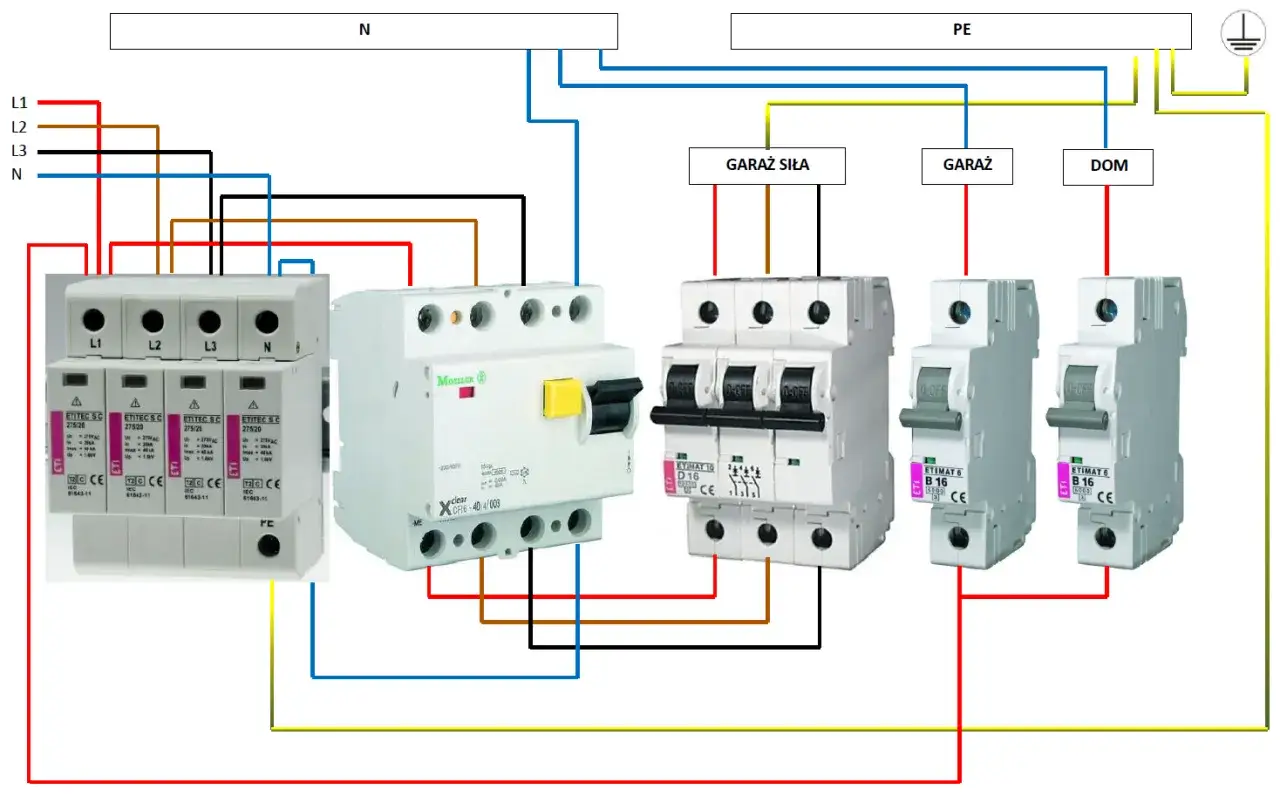

Jak czytać schemat podłączenia różnicówki
Na schemacie wyłącznika różnicowoprądowego szukam przede wszystkim tego, które przewody wchodzą do aparatu, a które z niego wychodzą. W praktyce przez RCD przechodzą przewody robocze: faza i neutralny w instalacji jednofazowej albo trzy fazy i neutralny w układzie trójfazowym. Przewód ochronny PE nie przechodzi przez różnicówkę, bo jego zadaniem jest odprowadzenie prądu uszkodzeniowego inną drogą niż tor pomiarowy urządzenia.
Ja zawsze zaczynam od odczytania oznaczeń na obudowie. Producenci stosują symbole wejścia i wyjścia, numerację zacisków oraz oznaczenia typu L, N, 1/3 i 2/4. Nie zgaduję kierunku zasilania po przyzwyczajeniu, bo część aparatów można zasilać z góry, część z dołu, a część wymaga konkretnego układu wskazanego w instrukcji.
| Wariant | Ile biegunów | Co przechodzi przez aparat | Na co uważać |
|---|---|---|---|
| Instalacja jednofazowa | 2P | Faza i neutralny | Neutralny z tego obwodu nie może być połączony z innym RCD |
| Instalacja trójfazowa | 4P | L1, L2, L3 i neutralny | Trzeba pilnować kolejności i pełnego przejścia wszystkich żył roboczych |
Najważniejsza praktyczna zasada jest prosta: każdy obwód chroniony przez RCD musi mieć własny, „czysty” neutralny. Jeśli neutralne wracają wspólną drogą albo mieszają się między aparatami, różnicówka będzie reagowała mimo braku realnej awarii. Gdy już to jest jasne, trzeba jeszcze rozróżnić, czym różnicówka jest, a czym nie jest.
Różnicówka nie zastępuje bezpiecznika nadprądowego
To częsty błąd pojęciowy. RCD wykrywa prąd upływu i odcina zasilanie, gdy część prądu „ucieka” poza normalny tor obwodu. Bezpiecznik nadprądowy, czyli popularna „eska”, chroni przed przeciążeniem i zwarciem. To dwa różne zadania, więc jedno zabezpieczenie nie załatwia drugiego.
| Aparat | Chroni przed | Czego nie robi | Gdzie ma sens |
|---|---|---|---|
| RCD, czyli różnicówka | Prądem upływu, porażeniem, częścią zagrożeń pożarowych | Nie chroni przed przeciążeniem i zwarciem | Obwody gniazd, łazienka, zewnętrzne instalacje, układy z elektroniką |
| MCB, czyli wyłącznik nadprądowy | Przeciążeniem i zwarciem | Nie wykrywa prądu upływu | Każdy obwód, który trzeba zabezpieczyć prądowo |
| RCBO | Jednocześnie prądem upływu i nadprądowym | Nie zastąpi dobrego projektu rozdzielnicy | Obwody, które warto odseparować od reszty domu |
W praktyce najczęściej spotykam układ, w którym zasilanie przechodzi przez RCD, a za nim pracują wyłączniki nadprądowe. Tam, gdzie zależy mi na większej odporności na awarię jednego obwodu, wybieram RCBO. To rozwiązanie jest droższe, ale zwykle bardziej przewidywalne w codziennym użytkowaniu. Dopiero po tym wyborze ma sens sam montaż w rozdzielnicy.
Jaki typ i czułość dobrać do domu, fotowoltaiki i elektroniki
Dobór różnicówki to nie detal. W nowoczesnym domu, pełnym zasilaczy, falowników, ładowarek i urządzeń sterowanych elektroniką, zbyt prosty aparat potrafi działać poprawnie tylko na papierze. Ja w nowych instalacjach najczęściej zaczynam od typu A, a przy fotowoltaice, napędach, ładowarkach EV i innych bardziej złożonych układach zawsze sprawdzam dokumentację producenta odbiornika.
Czułość
| Parametr | Co oznacza | Kiedy go rozważam |
|---|---|---|
| 30 mA | Standardowa ochrona osób przed porażeniem | Większość obwodów domowych, gniazda, łazienka, taras, garaż |
| 100 mA | Wyższa czułość niż 300 mA, ale mniej „czuła” niż 30 mA | Wybrane obwody lub układy pośrednie, gdy projekt wymaga innej selektywności |
| 300 mA | Zwykle ochrona przeciwpożarowa i selektywność na wejściu | Główne zabezpieczenie instalacji, nie jako podstawowy wybór do ochrony osób |
Przeczytaj również: Jak włączyć bezpiecznik automatyczny i uniknąć problemów z prądem
Typ
| Typ | Co wykrywa | Najczęstsze zastosowanie |
|---|---|---|
| AC | Sinusoidalny prąd różnicowy AC | Proste, klasyczne obwody bez rozbudowanej elektroniki |
| A | AC oraz pulsujący prąd stały | Domy, sprzęt AGD, elektronika użytkowa, większość współczesnych obwodów |
| F | Jak typ A, plus wyższe częstotliwości | Urządzenia z regulacją obrotów i część napędów z falownikiem |
| B | Także gładki prąd stały | Fotowoltaika, ładowarki EV, przekształtniki i układy, które tego wymagają |
W praktyce nie wybieram typu „na oko”. Przy panelach PV, inwerterach czy wallboxach patrzę na instrukcję konkretnego urządzenia, bo tam zwykle jest zapisane, jaki rodzaj zabezpieczenia ma być po stronie zasilania. To samo dotyczy bardziej nietypowych odbiorników z elektroniką mocy. Gdy już wiem, jaki aparat ma trafić do rozdzielnicy, można przejść do samego montażu.
Jak bezpiecznie wykonać montaż w rozdzielnicy
Tu nie ma miejsca na improwizację. Jeśli nie masz kwalifikacji i nie wiesz, jak sprawdzić brak napięcia, ten etap powinien wykonać elektryk. Ja w takiej pracy trzymam się zawsze tej samej kolejności, bo ona ogranicza ryzyko błędu i przyspiesza późniejszą diagnostykę.
- Odłączam zasilanie całej rozdzielnicy i potwierdzam brak napięcia odpowiednim miernikiem.
- Sprawdzam, czy aparat ma właściwy prąd znamionowy, czułość i liczbę biegunów.
- Mocuję wyłącznik na szynie DIN i kontroluję, czy siedzi stabilnie.
- Wprowadzam przewody zgodnie z oznaczeniami wejścia i wyjścia, bez zgadywania po kolorach.
- Przewód PE prowadzę osobno i nie puszczam go przez RCD.
- Neutralne przewodów chronionych przez różne RCD trzymam na oddzielnych listwach N.
- Dokręcam zaciski zgodnie z momentem podanym przez producenta, a nie „na wyczucie”.
- Po włączeniu zasilania naciskam TEST i sprawdzam, czy aparat rzeczywiście wyłącza obwód.

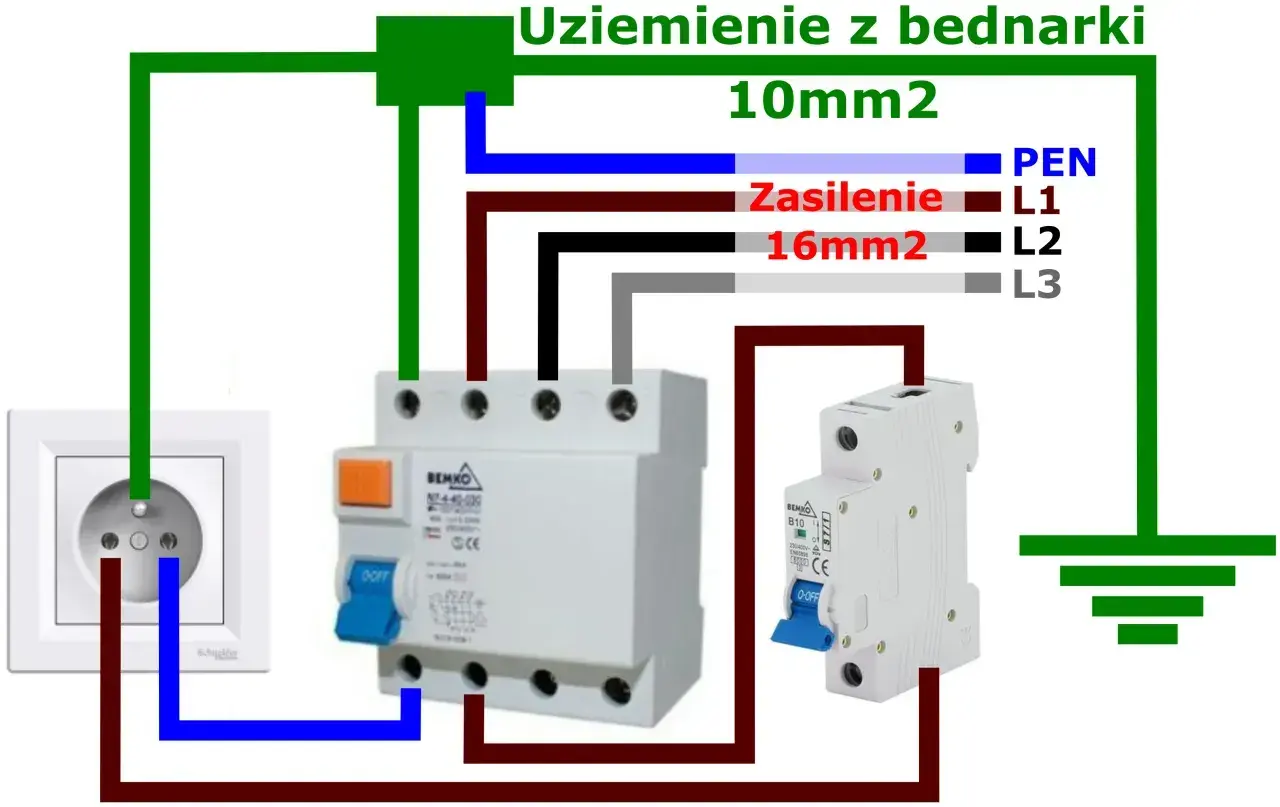

W starszych instalacjach z układem TN-C trzeba najpierw poprawnie rozdzielić przewód PEN na PE i N. Sama różnicówka nie rozwiązuje problemu starej dwuprzewodowej instalacji. Jeśli ten etap jest zrobiony źle, układ może działać nieprzewidywalnie albo dawać fałszywe poczucie bezpieczeństwa. Nawet poprawny montaż można jednak łatwo zepsuć kilkoma prostymi błędami, więc warto je znać przed uruchomieniem.
Najczęstsze błędy, które powodują wyzwalanie albo brak ochrony
Najwięcej problemów widzę nie w samym aparacie, tylko w sposobie prowadzenia przewodów. Różnicówka jest czuła na logikę obwodu, więc nawet drobna pomyłka potrafi wywołać duży chaos. Właśnie dlatego po montażu nie zakładam, że „jak się włączyło, to jest dobrze”.
- Mieszanie neutralnych między różnymi RCD - to najczęstsza przyczyna natychmiastowego wyzwalania.
- Przepuszczenie PE przez aparat - przewód ochronny nie powinien przechodzić przez tor pomiarowy różnicówki.
- Zbyt duża liczba obwodów na jednym RCD - rośnie ryzyko sumowania się prądów upływu i niepotrzebnych wyłączeń.
- Ignorowanie zaleceń producenta co do kierunku zasilania - nie każdy model jest obojętny na stronę podania napięcia.
- Brak rozdziału PEN w starej instalacji - w układzie dwuprzewodowym sama różnicówka nie załatwia tematu.
- Oparcie się tylko na przycisku TEST - test przyciskiem jest ważny, ale nie zastępuje pomiarów wykonanych po montażu.
Jeśli różnicówka wybija od razu po załączeniu, najpierw sprawdzam neutralne i odbiorniki, dopiero później sam aparat. W większości przypadków winny jest konkretny obwód, nie „zła różnicówka”. Kiedy instalacja jest już logicznie podzielona, zabezpieczenie pracuje stabilniej i mniej irytuje użytkownika.
Jak ułożyć obwody, żeby jedna awaria nie gasiła całego domu
Jeżeli miałbym wskazać jedną rzecz, która najbardziej poprawia komfort użytkowania, to byłby to sensowny podział obwodów. Jedna różnicówka na cały dom wygląda oszczędnie, ale w praktyce często kończy się tym, że awaria jednego sprzętu gasi lodówkę, router, oświetlenie i resztę domu jednocześnie. Ja wolę rozwiązanie bardziej rozproszone, nawet jeśli startowo kosztuje trochę więcej.
- Kuchnia, łazienka i obwody zewnętrzne warto zwykle rozdzielić, bo pracują w trudniejszych warunkach.
- Lodówka, router, alarm, rekuperacja czy pompa obiegowa często lepiej działają na osobnym RCBO.
- Fotowoltaika, ładowarka EV i pompa ciepła powinny być dobierane zgodnie z dokumentacją producenta, a nie według skrótu myślowego.
- Wolne miejsce w rozdzielnicy to realna zaleta, nie luksus - później łatwiej dołożyć kolejny obwód albo podzielić istniejący.
- Opisane obwody skracają czas awarii bardziej niż najdroższy aparat bez dokumentacji.
| Rozwiązanie | Orientacyjna cena aparatu w 2026 r. | Kiedy ma sens |
|---|---|---|
| 2P, 30 mA, typ AC | około 30-170 zł | Proste obwody jednofazowe bez dużej ilości elektroniki |
| 2P, 30 mA, typ A | około 150-300 zł | Większość nowoczesnych obwodów domowych |
| 4P, 30 mA | około 300-600 zł | Układy trójfazowe, rozdzielnice z większą liczbą obwodów |
| Typ B | zwykle wielokrotnie wyżej niż typ A | Instalacje PV, EV i inne układy wymagające takiego zabezpieczenia |
W praktyce sam aparat to tylko część kosztu. Jeśli trzeba poprawić rozdział neutralnych, dołożyć kolejne zabezpieczenia albo uporządkować starą rozdzielnicę, koszt pracy rośnie szybciej niż cena samej różnicówki. Dlatego lepiej zaplanować układ raz, porządnie, niż później szukać przyczyny przypadkowych wyłączeń po całym domu. W dobrze zrobionej rozdzielnicy różnicówka nie jest ozdobą, tylko realnym elementem bezpieczeństwa.
