Najwięcej kłopotów w instalacji elektrycznej zaczyna się wtedy, gdy aparat zabezpieczający jest dobrany „na oko”: obwód działa, ale przy przeciążeniu albo zwarciu nie ma pewności, czy zareaguje właściwie. Zabezpieczenie nadprądowe ma chronić przewody, osprzęt i odbiorniki przed skutkami zbyt dużego prądu, a przy tym nie wyłączać instalacji bez potrzeby. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez dobór do konkretnego obwodu, aż po różnice między bezpiecznikiem a wyłącznikiem instalacyjnym i praktykę w fotowoltaice.
Najważniejsze rzeczy do sprawdzenia przed wyborem aparatu
- Przeciążenie i zwarcie to dwa różne zjawiska, więc aparat musi reagować inaczej w każdej z tych sytuacji.
- W wyłącznikach instalacyjnych najczęściej spotkasz charakterystyki B, C i D, a orientacyjnie odpowiadają one odpowiednio 3-5 x In, 5-10 x In i 10-20 x In.
- Wkładki gG chronią instalację i odbiorniki ogólnie, aM są przeznaczone głównie do ochrony zwarciowej silników, a gPV do stringów fotowoltaicznych.
- Najpierw sprawdzam prąd obciążenia, przekrój przewodu, spodziewany prąd zwarciowy, a dopiero potem typ aparatu.
- W obwodach DC, szczególnie w PV, nie wolno traktować zwykłego aparatu AC jako zamiennika dla rozwiązania przeznaczonego do prądu stałego.
- Najczęstszy błąd to przewymiarowanie zabezpieczenia „żeby nie wybijało”, bo wtedy ochrona staje się słabsza, a nie lepsza.
Jak działa ochrona przed przeciążeniem i zwarciem
Patrzę na to tak: przeciążenie jest zwykle problemem narastającym, a zwarcie to awaria gwałtowna. Przy przeciążeniu prąd jest za duży, ale nie skacze od razu do absurdalnych wartości, więc przewód i aparat nagrzewają się stopniowo. Przy zwarciu prąd rośnie niemal natychmiast i to właśnie wtedy liczą się ułamki sekund.

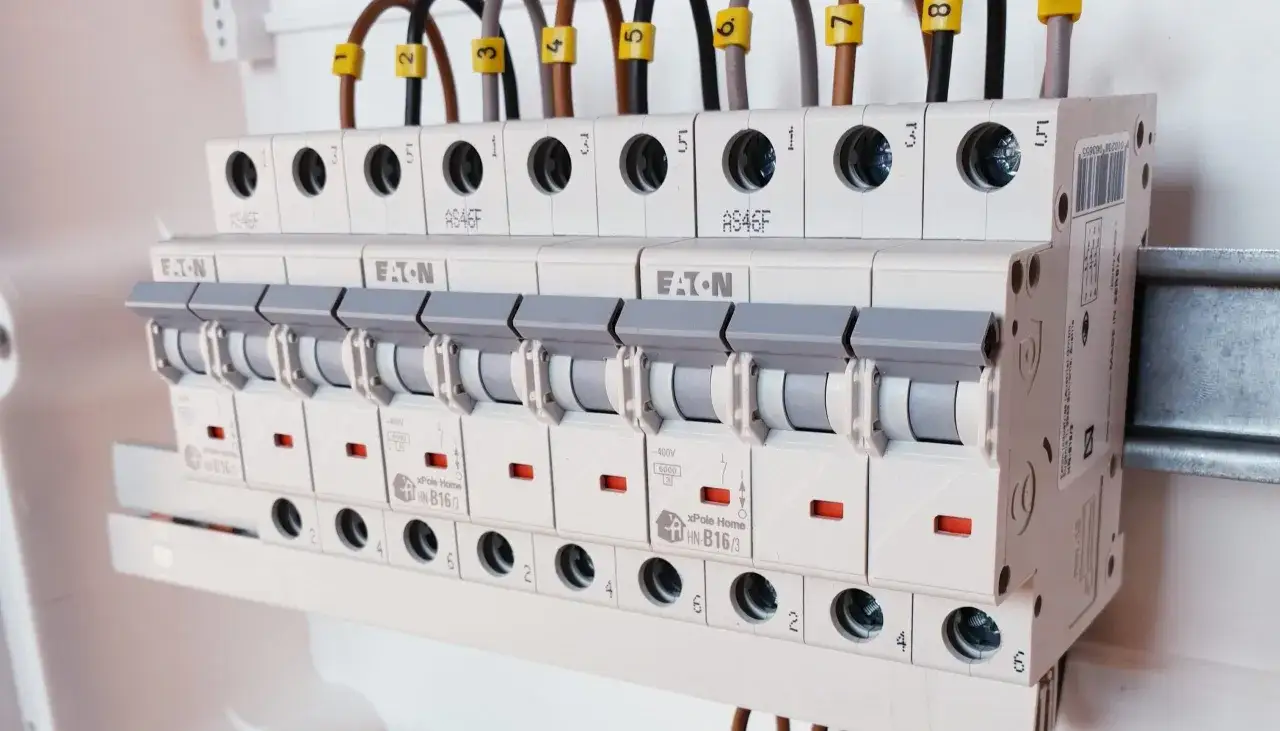

W wyłączniku instalacyjnym działają dwa człony: termiczny i elektromagnetyczny. Termiczny reaguje na dłuższe przeciążenie, a elektromagnetyczny na nagły skok prądu. W bezpieczniku topikowym rolę „elementu ofiarnego” pełni topik, który się topi, a piasek kwarcowy gasi łuk elektryczny i ogranicza skutki uszkodzenia. To ważne, bo zabezpieczenie nie ma chronić samego siebie, tylko instalację, przewody i odbiorniki.
W praktyce największy błąd polega na myleniu tych zjawisk. Jeśli ktoś dobiera aparat tylko pod kątem zwarcia, może nie ochronić przewodu przed przegrzaniem. Jeśli z kolei stawia wyłącznie na czułość, ryzykuje niepotrzebne wyłączenia przy starcie urządzeń. Z tego właśnie powodu dobór zaczynam od charakteru obciążenia, a dopiero potem schodzę do konkretnego typu aparatu.
To prowadzi do kolejnego pytania: jaki aparat wybrać do konkretnego obwodu, żeby nie przepłacić za funkcje, których i tak nie wykorzystasz?

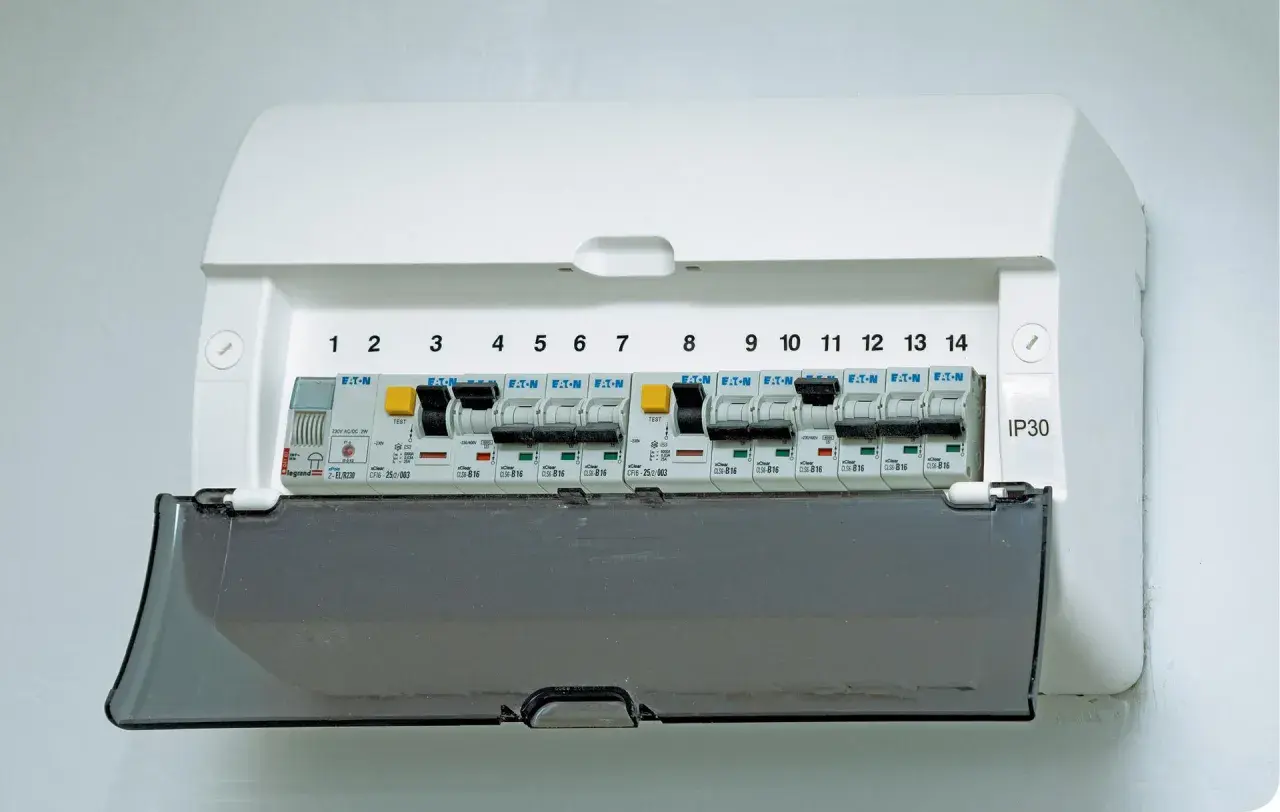

Jak dobrać aparat do konkretnego obwodu
Jeśli patrzę tylko na charakterystykę wyłączników instalacyjnych, to orientacyjnie B zadziała przy 3-5 x In, C przy 5-10 x In, a D przy 10-20 x In. To nie jest ozdobnik z katalogu, tylko praktyczna różnica: B nadaje się do obwodów z małym prądem rozruchowym, C do obwodów „bardziej żywych”, a D do odbiorników o naprawdę dużym udarze startowym. W fotowoltaice i w układach DC dochodzi jeszcze temat napięcia znamionowego oraz klasy aparatu, więc nie da się tego sprowadzić do jednej uniwersalnej reguły.
| Rodzaj obwodu | Co zwykle wybieram | Dlaczego | Na co uważam |
|---|---|---|---|
| Oświetlenie, gniazda, typowe obwody domowe | Wyłącznik B | Mały prąd rozruchowy i szybka reakcja na uszkodzenie | Nie ma sensu sztucznie „usztywniać” ochrony bez potrzeby |
| LED, zasilacze, sprzęt z umiarkowanym udarem startowym | Wyłącznik C | Lepsza tolerancja krótkich impulsów przy starcie | Trzeba sprawdzić, czy dłuższy przewód i warunki zwarciowe nadal pozwalają na poprawne zadziałanie |
| Silniki, pompy, transformatory | Wyłącznik D albo układ z bezpiecznikiem aM | Duży prąd rozruchowy nie powinien wyzwalać aparatu przy każdym starcie | aM nie zastępuje pełnej ochrony przeciążeniowej, więc ten obowiązek przejmuje dodatkowy element |
| Instalacje ogólne, gdzie chcę pełnozakresową ochronę | Wkładka gG | Chroni zarówno przed przeciążeniem, jak i zwarciem | To nadal trzeba dobrać pod konkretny obwód, a nie „na wszelki wypadek” |
| Obwód silnika z oddzielnym zabezpieczeniem przeciążeniowym | Wkładka aM | Skupia się na ochronie zwarciowej | Bez przekaźnika przeciążeniowego albo termika układ jest niepełny |
| Stringi fotowoltaiczne | Wkładka gPV | Jest przeznaczona do prądu stałego i warunków typowych dla PV | Trzeba sprawdzić napięcie DC, liczbę stringów i wymagania producenta modułów |
Właśnie dlatego nie zaczynam od pytania „czy dać bezpiecznik czy wyłącznik”, tylko od pytania „jak zachowuje się ten obwód”. Inaczej dobiera się prostą linię oświetleniową, inaczej pompę ciepła, a jeszcze inaczej falownik albo string PV. Z tego miejsca już tylko krok do porównania obu rozwiązań w praktyce.
Bezpiecznik topikowy czy wyłącznik instalacyjny
Tu nie ma jednego zwycięzcy. Bezpiecznik topikowy wygrywa tam, gdzie liczy się wysoka zdolność wyłączania, dobre ograniczenie energii zwarciowej i przewidywalne zachowanie przy dużych prądach uszkodzeniowych. Wyłącznik instalacyjny jest wygodniejszy w eksploatacji, bo po zadziałaniu nie trzeba wymieniać wkładki, tylko ponownie załączyć aparat. W domu ta wygoda często ma duże znaczenie, ale w rozdzielnicach głównych, układach PV i części zastosowań przemysłowych topik nadal ma bardzo mocną pozycję.
| Kryterium | Bezpiecznik topikowy | Wyłącznik instalacyjny |
|---|---|---|
| Obsługa po zadziałaniu | Wymiana wkładki | Wystarczy ponownie załączyć |
| Zdolność wyłączania | Zwykle bardzo wysoka | Zależy od modelu; w praktyce często spotyka się 6 kA i 10 kA |
| Selektywność | Często bardzo dobra, zwłaszcza w układach rozdzielczych | Możliwa, ale wymaga staranniejszego doboru |
| Wskazanie uszkodzenia | Wkładka przepalona | Dźwignia w pozycji wyłączenia lub wyzwolenia |
| Koszt eksploatacji | Niska cena wkładki, ale trzeba ją wymienić | Wyższy koszt samego aparatu, niższy koszt serwisu |
| Najlepsze zastosowanie | Główne rozdziały, PV, układy z dużą energią zwarcia | Obwody końcowe, domy, małe i średnie instalacje |
Ja zwykle wybieram wyłącznik instalacyjny tam, gdzie ważna jest szybka obsługa i prosty powrót do pracy. Po topik sięgam wtedy, gdy chcę mocniejszej ochrony przy zwarciu albo gdy charakter instalacji wymaga bardziej precyzyjnej koordynacji z innymi elementami. To jednak nadal nie kończy tematu, bo największe straty robią nie same urządzenia, tylko błędy w ich doborze.
Najczęstsze błędy, które osłabiają ochronę
- Dobór tylko po amperach. Prąd znamionowy to za mało, jeśli nie sprawdzisz także charakterystyki, przekroju przewodu i rodzaju obciążenia.
- Przesadnie „mocna” charakterystyka. Dobrana na wyrost może ukryć problem z instalacją, zamiast go rozwiązać.
- Brak sprawdzenia zdolności wyłączania. Jeśli aparat nie poradzi sobie ze spodziewanym prądem zwarciowym, cała ochrona jest w praktyce pozorna.
- Mylenie funkcji aM i gG. aM nie jest pełną ochroną obwodu silnikowego, tylko elementem ochrony zwarciowej.
- Ignorowanie AC i DC. Aparat przeznaczony do prądu przemiennego nie jest automatycznie bezpieczny w układzie stałoprądowym.
- Pomijanie temperatury i upakowania w rozdzielnicy. W ciasnej szafie aparat może pracować w trudniejszych warunkach niż w katalogu.
- Brak selektywności. Gdy wyłącza się pół rozdzielnicy zamiast jednego obwodu, użytkownik ma problem, a nie ochronę.
Najbardziej nie lubię sytuacji, w której ktoś mówi: „dajmy większy bezpiecznik, bo mniej będzie wybijać”. To prawie zawsze zły kierunek. W praktyce większy aparat oznacza słabszą ochronę przewodu, a nie „lepszy spokój”. Poza tym błędy te szczególnie boleśnie wychodzą w instalacjach z fotowoltaiką, bo tam dochodzi prąd stały i inne warunki pracy niż w zwykłym obwodzie domowym.
Dlaczego w fotowoltaice i magazynie energii dobór jest ostrzejszy
W instalacjach PV patrzę przede wszystkim na trzy rzeczy: napięcie DC, możliwość przepływu prądu wstecznego i sposób pracy stringów. W szeregowo-równoległych układach fotowoltaicznych mogą pojawiać się niskie, ale niebezpieczne prądy uszkodzeniowe związane z uszkodzeniem jednego stringu lub przepływem zwrotnym z innych gałęzi. Właśnie dlatego stosuje się wkładki gPV, które są projektowane do ochrony stringów i potrafią bezpiecznie przerwać takie małe, ale groźne prądy w obwodach PV.
W praktyce spotyka się rozwiązania na 1000 V DC, a w większych systemach również wyższe poziomy napięcia stałego, zależnie od architektury instalacji i konkretnego urządzenia. To ważne, bo łuk elektryczny w DC gaśnie trudniej niż w AC, więc zwykła zamiana „bo pasuje mechanicznie” nie wchodzi w grę. Jeżeli obwód jest po stronie falownika i pracuje na AC, dobieram zabezpieczenie jak do klasycznego obwodu zasilania, ale po stronie stringów obowiązują już ostrzejsze reguły.
Nie każda instalacja PV potrzebuje identycznego zestawu zabezpieczeń na każdym stringu. Decyzja zależy od projektu, liczby równoległych gałęzi, danych modułów i zaleceń producenta falownika. Ja traktuję to bardzo praktycznie: jeśli projekt wymaga wkładek stringowych, stosuję rozwiązanie przeznaczone do PV, a jeśli nie, nie dokładam elementów „na wszelki wypadek”, tylko sprawdzam, co wynika z dokumentacji i obliczeń.
W magazynach energii i ładowarkach DC dochodzi jeszcze kwestia przepływu dwukierunkowego oraz dużych prądów roboczych. Tu szczególnie łatwo popełnić błąd, gdy ktoś patrzy wyłącznie na prąd znamionowy, a pomija rodzaj prądu, warunki rozłączania i zalecenia producenta urządzenia. To właśnie dlatego w energetyce i fotowoltaice tak ważna jest zgodność całego łańcucha, a nie tylko pojedynczego aparatu.
Po takim przeglądzie zostaje mi już tylko krótka lista kontrolna, którą zawsze sprawdzam przed zamknięciem rozdzielnicy.
Co sprawdzam na koniec, zanim zamknę rozdzielnicę
- Czy prąd znamionowy aparatu pasuje do przewodu i realnego obciążenia, a nie do „najbliższej wolnej wartości”.
- Czy charakterystyka B, C, D, gG, aM albo gPV odpowiada temu, co naprawdę dzieje się w obwodzie.
- Czy zdolność wyłączania jest wyższa niż spodziewany prąd zwarciowy w miejscu montażu.
- Czy aparat jest przeznaczony do AC czy DC i czy jego napięcie znamionowe pasuje do instalacji.
- Czy układ zachowa selektywność wobec zabezpieczenia nadrzędnego.
- Czy temperatura, zagęszczenie aparatów i warunki pracy nie wymagają korekty doboru.
Gdy mam te punkty odhaczone, wybór przestaje być zgadywanką. Dobry aparat nie ma robić wrażenia „najmocniejszego”, tylko ma zadziałać właściwie wtedy, kiedy naprawdę będzie potrzebny. I właśnie na tym polega sens dobrze dobranej ochrony: ma być cicha na co dzień, ale pewna w chwili awarii.
