W tym artykule pokazuję, jak działają zabezpieczenia topikowe, jakie mają odmiany i gdzie faktycznie się je stosuje w domu, warsztacie, samochodzie oraz instalacji PV. Poniżej znajdziesz najważniejsze rodzaje bezpieczników, ich praktyczne zastosowania i proste wskazówki, dzięki którym łatwiej odróżnisz rozwiązanie dobre od przypadkowego. To ważne, bo źle dobrany element nie tylko wywołuje zbędne wyłączenia, ale też może zostawić przewody bez realnej ochrony.
Najważniejsze rzeczy do zapamiętania, zanim wybierzesz zabezpieczenie
- Bezpiecznik chroni przede wszystkim przewody i urządzenia przed skutkami przeciążenia i zwarcia, ale nie zastępuje wyłącznika różnicowoprądowego.
- W praktyce liczy się nie tylko amperaż, lecz także napięcie znamionowe, zdolność wyłączania i charakterystyka czasowa.
- Do obwodów ogólnych często spotyka się wkładki gG, do silników aM, do elektroniki szybkie wkładki cylindryczne, do aut bezpieczniki płaskie, a do fotowoltaiki gPV.
- Prąd stały wymaga osobnego podejścia; w DC nie wolno traktować bezpiecznika tak samo jak w instalacji AC.
- Wymiana „na mocniejszy” bez analizy obwodu to jeden z najczęstszych i najgorszych błędów.
Jak działa bezpiecznik i co naprawdę chroni
Bezpiecznik działa prosto: gdy prąd w obwodzie przekroczy bezpieczny poziom, element topikowy nagrzewa się i przerywa obwód. To właśnie ta prostota sprawia, że nadal ma sens w nowoczesnych instalacjach. W wielu przypadkach jest to nadal najpewniejszy sposób ograniczenia skutków zwarcia, zwłaszcza tam, gdzie liczy się szybka reakcja i wysoka niezawodność.
W praktyce bezpiecznik ma chronić przewody, złącza i urządzenia przed przegrzaniem. Nie jest natomiast zamiennikiem wyłącznika różnicowoprądowego, bo ten reaguje na upływ prądu do ziemi, czyli na zupełnie inny problem. Ja zawsze zaczynam od rozróżnienia tych funkcji, bo wiele błędów bierze się właśnie z mieszania różnych zabezpieczeń w jedno pojęcie.
Warto też pamiętać, że bezpiecznik zadziała raz i wymaga wymiany. To nie wada, tylko cecha. W zamian dostajemy prosty układ bez mechaniki, bez elektroniki sterującej i bez konieczności zasilania pomocniczego. W instalacjach DC, szczególnie w fotowoltaice, ma to dodatkowe znaczenie, bo łuk elektryczny gaśnie trudniej niż w AC, więc zabezpieczenie musi być do tego zaprojektowane. Żeby wybrać właściwy element, trzeba więc przejść od zasady działania do konkretnych konstrukcji i zastosowań.

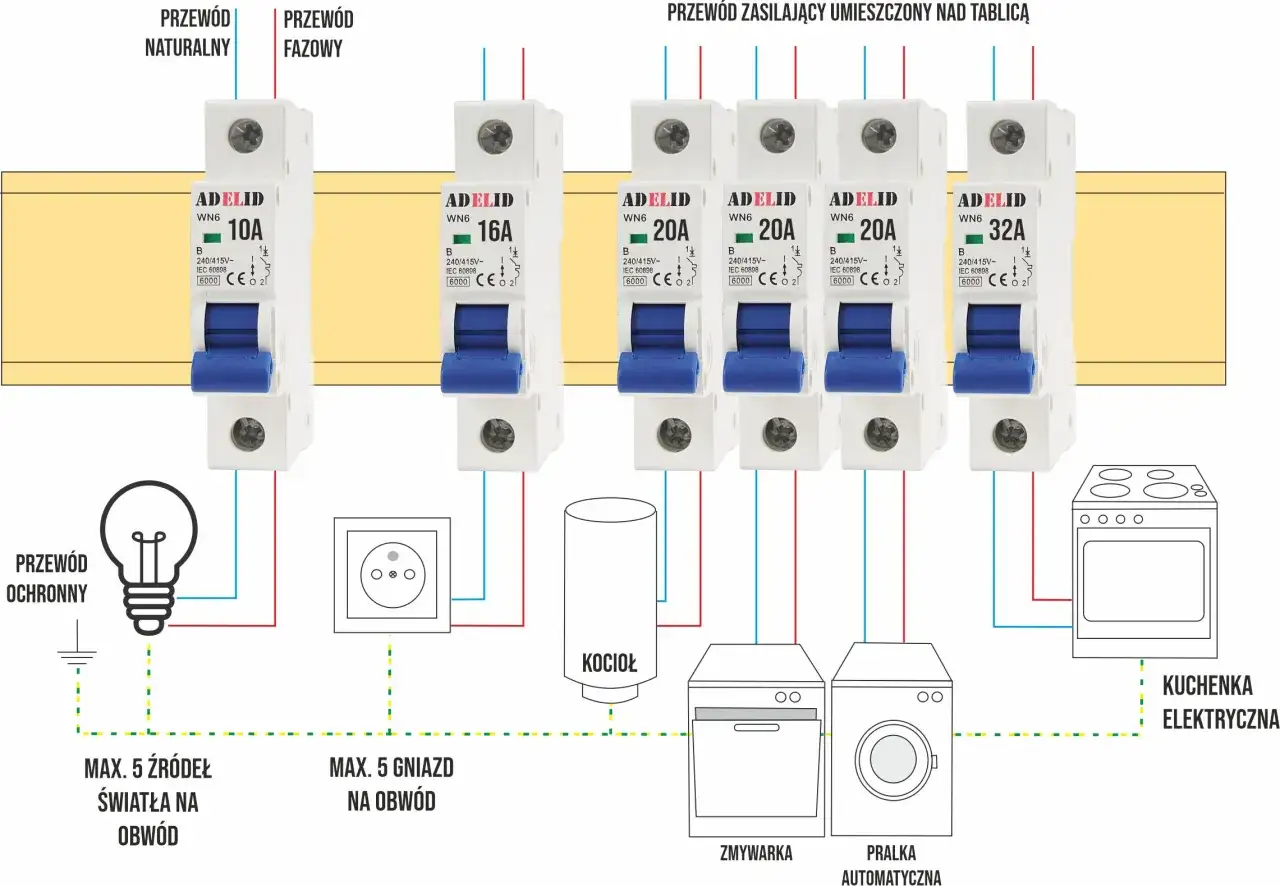

Najważniejsze rodzaje bezpieczników w praktyce
Jeżeli uporządkuję temat bez nadmiaru technicznego żargonu, to najczęściej patrzę na bezpieczniki przez pryzmat ich budowy i zastosowania. W domu, przemyśle, elektronice i fotowoltaice spotkasz różne rozwiązania, ale ich logika jest podobna: każdy ma chronić inny typ obciążenia i inny zakres prądów.
| Typ | Gdzie spotkasz | Co go wyróżnia | Na co uważać |
|---|---|---|---|
| Wkładki topikowe gG | Instalacje domowe, rozdzielnice, starsze systemy D i Neozed | Uniwersalne zabezpieczenie przewodów i większości odbiorników | Nie są najlepszym wyborem tam, gdzie występują bardzo duże prądy rozruchowe |
| Wkładki aM | Silniki, styczniki, napędy, przemysł | Zwłoczne, przystosowane do rozruchu i ochrony przed zwarciem | Do ochrony przeciążeniowej zwykle potrzebują dodatkowego elementu |
| Wkładki cylindryczne | Elektronika, zasilacze, sprzęt AGD, płyty sterujące | Kompaktowe, łatwe do wymiany, często w rozmiarach 5x20 mm i 6,3x32 mm | Trzeba dobrać dokładny rozmiar i parametry, nie tylko amperaż |
| Bezpieczniki nożowe NH | Rozdzielnice główne, przemysł, zasilanie dużych odbiorów | Wysoka zdolność wyłączania i duża odporność na prądy zwarciowe | Wymagają odpowiedniej podstawy i właściwego systemu montażu |
| Bezpieczniki samochodowe | Auta, motocykle, kampery, łodzie | Płaski format, najczęściej do instalacji 12 V lub 24 V DC | Nie wolno zastępować ich „większym amperażem” bez analizy obwodu |
| Bezpieczniki szybkie | Elektronika, półprzewodniki, precyzyjne układy zasilania | Reagują bardzo szybko i ograniczają energię zwarcia | Mogą niepotrzebnie zadziałać przy prądach rozruchowych |
| Bezpieczniki zwłoczne | Transformatory, silniki, zasilacze impulsowe | Tolerują krótkotrwały skok prądu przy starcie | Nie nadają się do każdego obwodu, bo nie chronią równie agresywnie jak szybkie |
| Bezpieczniki gPV | Stringi fotowoltaiczne, skrzynki łączeniowe, obwody DC | Projektowane specjalnie pod instalacje PV i prąd stały | W PV trzeba uwzględnić napięcie stringu i warunki pracy w niskiej temperaturze |
W starszych mieszkaniach wciąż spotyka się wkładki topikowe w systemach D i Neozed, a w instalacjach domowych nadal dobrze sprawdzają się rozwiązania gG, jeśli cała rozdzielnica jest do nich przystosowana. W przemyśle częściej wchodzą w grę NH i aM, bo tam problemem nie jest tylko zwarcie, ale też rozruch silników i większe prądy robocze. Z kolei w fotowoltaice osobna kategoria to gPV, bo układ DC zachowuje się inaczej niż klasyczna instalacja AC. Sama nazwa typu jednak nie wystarcza, bo na obudowie i wkładce kryją się oznaczenia, które mówią o bezpieczeństwie znacznie więcej.
Jak czytać oznaczenia na wkładkach i obudowach
Gdy dobieram bezpiecznik, nie patrzę wyłącznie na wartość prądu. Równie ważne są oznaczenia mówiące o zakresie ochrony, napięciu i zdolności wyłączania. To właśnie one odróżniają element, który wygląda podobnie, od elementu rzeczywiście pasującego do obwodu.
| Oznaczenie | Co oznacza | Dlaczego to ważne |
|---|---|---|
| In | Prąd znamionowy, zwykle podany w amperach | Musi pasować do obciążenia i przewodów, a nie do „najbliższej większej liczby” |
| Un | Napięcie znamionowe | Nie może być niższe niż napięcie obwodu, zwłaszcza w DC |
| Zdolność wyłączania | Maksymalny prąd zwarciowy, który bezpiecznik może bezpiecznie przerwać | Przy dużych prądach zwarciowych to parametr krytyczny |
| gG / gL | Pełnozakresowa wkładka ogólnego przeznaczenia | Chroni przed przeciążeniem i zwarciem |
| aM | Wkładka częściowo zakresowa | Najczęściej stosowana z silnikami, bo toleruje rozruch |
| gPV | Bezpiecznik do instalacji fotowoltaicznych | Zapewnia właściwą ochronę po stronie DC |
| I²t | Energia przepuszczona przed zadziałaniem | Pomaga ocenić, jak bezpiecznik zachowa się przy gwałtownym wzroście prądu |
W praktyce kluczowa jest różnica między oznaczeniem g a a. Litera g oznacza pełny zakres działania, czyli ochronę przed przeciążeniem i zwarciem. Litera a mówi, że wkładka działa tylko w części zakresu, najczęściej przy zwarciu, a przeciążenie ma przejąć inny element. To nie jest detal techniczny, tylko rzecz, od której zależy poprawny dobór zabezpieczenia. Gdy rozumiem to rozróżnienie, łatwiej mi przejść od oznaczeń do konkretnego zastosowania.
Gdzie który typ sprawdza się najlepiej
Najprostszy sposób na sensowny wybór to nie pytanie „jaki bezpiecznik jest najlepszy”, tylko „jaki bezpiecznik pasuje do tego obwodu”. Właśnie tak patrzę na dobór w praktyce: najpierw rodzaj odbiornika, potem prąd, potem napięcie i dopiero na końcu forma wkładki.
| Scenariusz | Najczęstszy wybór | Dlaczego właśnie taki |
|---|---|---|
| Obwody ogólne w domu | Wkładki gG lub systemy D/Neozed w starszych rozdzielnicach | Dobrze chronią przewody i standardowe odbiorniki |
| Silniki, pompy, sprężarki | aM lub NH z odpowiednim układem ochrony przeciążeniowej | Radzą sobie z wysokim prądem rozruchowym |
| Elektronika i zasilacze | Wkładki szybkie, zwykle cylindryczne | Chronią półprzewodniki i delikatne układy |
| Auta i kampery | Bezpieczniki płaskie mini, midi lub maxi | Dobrze pasują do instalacji 12 V i 24 V DC |
| Główne zasilanie w przemyśle | NH | Wytrzymują duże moce i duże prądy zwarciowe |
| Fotowoltaika | gPV | Właściwa ochrona stringów i innych obwodów DC |
| Transformator lub zasilacz z dużym prądem startowym | Wkładka zwłoczna | Nie wybija przy krótkotrwałym skoku poboru |
W instalacjach PV szczególnie pilnuję tego, że obwód po stronie modułów i stringów pracuje w DC, często przy napięciach rzędu 1000 V lub 1500 V DC. To oznacza, że nie można tam wstawić przypadkowego bezpiecznika z obwodu AC, bo warunki gaszenia łuku i tolerancja napięciowa są inne. Jeśli ktoś projektuje albo modernizuje falownik, skrzynkę łączeniową lub zabezpieczenia stringów, ten detal robi ogromną różnicę. Żeby nie zgadywać, trzeba już przejść do dobierania parametrów krok po kroku.
Jak dobrać bezpiecznik bez zgadywania
Ja zwykle zaczynam od czterech pytań: czy to AC czy DC, jakie jest napięcie, jaki jest normalny prąd pracy i czy występują duże prądy rozruchowe. Dopiero później wybieram charakterystykę i formę wkładki. Taka kolejność oszczędza najwięcej pomyłek, bo eliminuje pokusę doboru „na oko”.
- Sprawdź rodzaj prądu - AC i DC nie są wymienne. W fotowoltaice i instalacjach akumulatorowych to najważniejszy filtr.
- Ustal napięcie obwodu - bezpiecznik musi mieć napięcie znamionowe co najmniej równe napięciu pracy, a najlepiej dobrane z zapasem przewidzianym przez producenta.
- Oceń normalny prąd i prąd rozruchowy - silnik, transformator czy zasilacz impulsowy potrafią przez chwilę pobrać znacznie więcej niż wynosi prąd roboczy.
- Dobierz charakterystykę - gG do obwodów ogólnych, aM do napędów, szybkie do elektroniki, zwłoczne tam, gdzie starcie jest „ciężkie”.
- Sprawdź zdolność wyłączania - przy większych instalacjach to parametr ważniejszy niż sam prąd znamionowy.
- Upewnij się, że pasuje oprawa - ten sam amperaż nie oznacza, że wkładka będzie mechanicznie i elektrycznie kompatybilna.
W fotowoltaice dokładam jeszcze jedną zasadę: dobór robi się do stringu, a nie tylko do mocy całej instalacji. Liczy się napięcie poszczególnych łańcuchów, warunki pracy w niskiej temperaturze i prądy zwarciowe modułów. To właśnie dlatego gPV nie jest „kolejnym bezpiecznikiem do DC”, tylko osobną klasą ochrony zaprojektowaną pod PV. Kiedy znam już parametry, zostaje ostatni krok: odsiać najczęstsze pomyłki, które w praktyce psują cały dobór.
Trzy rzeczy, które sprawdzam przed wymianą wkładki
Przy wymianie bezpiecznika nie zaczynam od pytania, „na ile amperów ma być nowy”, tylko od tego, dlaczego stary zadziałał. Jeśli wkładka przepala się regularnie, to zwykle problem leży w obwodzie, w przeciążeniu albo w błędnym doborze, a nie w samym bezpieczniku. Takie podejście jest bardziej uczciwe technicznie i po prostu bezpieczniejsze.
- Czy nowy element ma ten sam system i parametry - prąd, napięcie, charakterystykę i zdolność wyłączania trzeba dobrać świadomie, a nie „podobnie”.
- Czy obwód jest AC czy DC - w układach stałoprądowych, zwłaszcza PV i akumulatorowych, przypadkowa zamiana może skończyć się łukiem elektrycznym.
- Czy wymiana nie maskuje większego problemu - zbyt częste przepalanie to sygnał alarmowy, nie zachęta do montowania większego amperażu.
Najgorszy skrót myślowy to zastępowanie wkładki drutem, „mocniejszym” bezpiecznikiem albo elementem z innej oprawy. W instalacjach domowych daje to fałszywe poczucie spokoju, a w PV i przemyśle może skończyć się przegrzaniem, uszkodzeniem aparatury albo pożarem. Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie prosta: dobry bezpiecznik nie jest najmocniejszy, tylko najlepiej dopasowany do obwodu. Właśnie to decyduje o tym, czy instalacja będzie pracowała stabilnie, czy będzie generowała kolejne awarie i ryzyko.
