Budowa ogranicznika przepięć decyduje o tym, czy instalacja dostanie tylko krótki impuls ochronny, czy realną barierę przed uszkodzeniem elektroniki, falownika albo automatyki w rozdzielnicy. W tym tekście rozkładam temat na konkretne części: pokazuję, z czego składa się taki aparat, jak pracują warystor i iskiernik, po co jest odłącznik termiczny oraz kiedy bezpiecznik jest potrzebny, a kiedy tylko pozornie „załatwia sprawę”. To wiedza przydatna zarówno w domu, jak i w instalacjach fotowoltaicznych.
Najważniejsze fakty o ochronie przeciwprzepięciowej i dobezpieczeniu
- Ogranicznik przepięć chroni przed udarem napięciowym, ale nie zastępuje bezpiecznika ani wyłącznika nadprądowego.
- Wewnątrz aparatu najczęściej pracują warystor, iskiernik, odłącznik termiczny, wskaźnik stanu i zaciski przyłączeniowe.
- W praktyce najczęściej spotyka się układy typu 1, 2, 1+2 oraz 3, a wybór zależy od miejsca montażu i ryzyka.
- Bezpiecznik zapasowy dobiera się do konkretnej serii SPD, bo producent podaje maksymalne dobezpieczenie.
- Najważniejsze parametry to Uc, Up, In, Imax, Iimp oraz zdolność zwarciowa całego układu.
Jak ogranicznik przepięć działa w realnej instalacji
W praktyce patrzę na ogranicznik jak na zawór bezpieczeństwa dla energii, która pojawia się nagle i nie ma prawa wejść w obwody odbiorcze. W stanie normalnym aparat ma bardzo dużą rezystancję, a gdy napięcie skacze ponad próg zadziałania, tworzy drogę o znacznie mniejszej impedancji i odprowadza impuls do ziemi. Najważniejsze jest to, że robi to szybko i w sposób kontrolowany, zanim przepięcie uszkodzi zasilacz, sterownik, inwerter albo elektronikę urządzeń końcowych.
| Typ SPD | Gdzie zwykle go stosuję | Przed czym chroni najlepiej | Co najczęściej jest w środku |
|---|---|---|---|
| Typ 1 | Wejście instalacji, rozdzielnica główna, obiekty z ryzykiem prądu piorunowego | Bezpośrednie skutki wyładowań i duże impulsy 10/350 μs | Najczęściej iskiernik lub układ iskiernikowy |
| Typ 2 | Rozdzielnice główne i podrozdzielnice | Przepięcia łączeniowe i indukowane, zwykle 8/20 μs | Najczęściej warystory, czasem układ hybrydowy |
| Typ 1+2 | Instalacje, w których trzeba połączyć ochronę wejścia i ochronę rozdzielnicy | Zarówno duże impulsy piorunowe, jak i przepięcia wtórne | Połączenie iskiernika z warystorem albo układ mieszany |

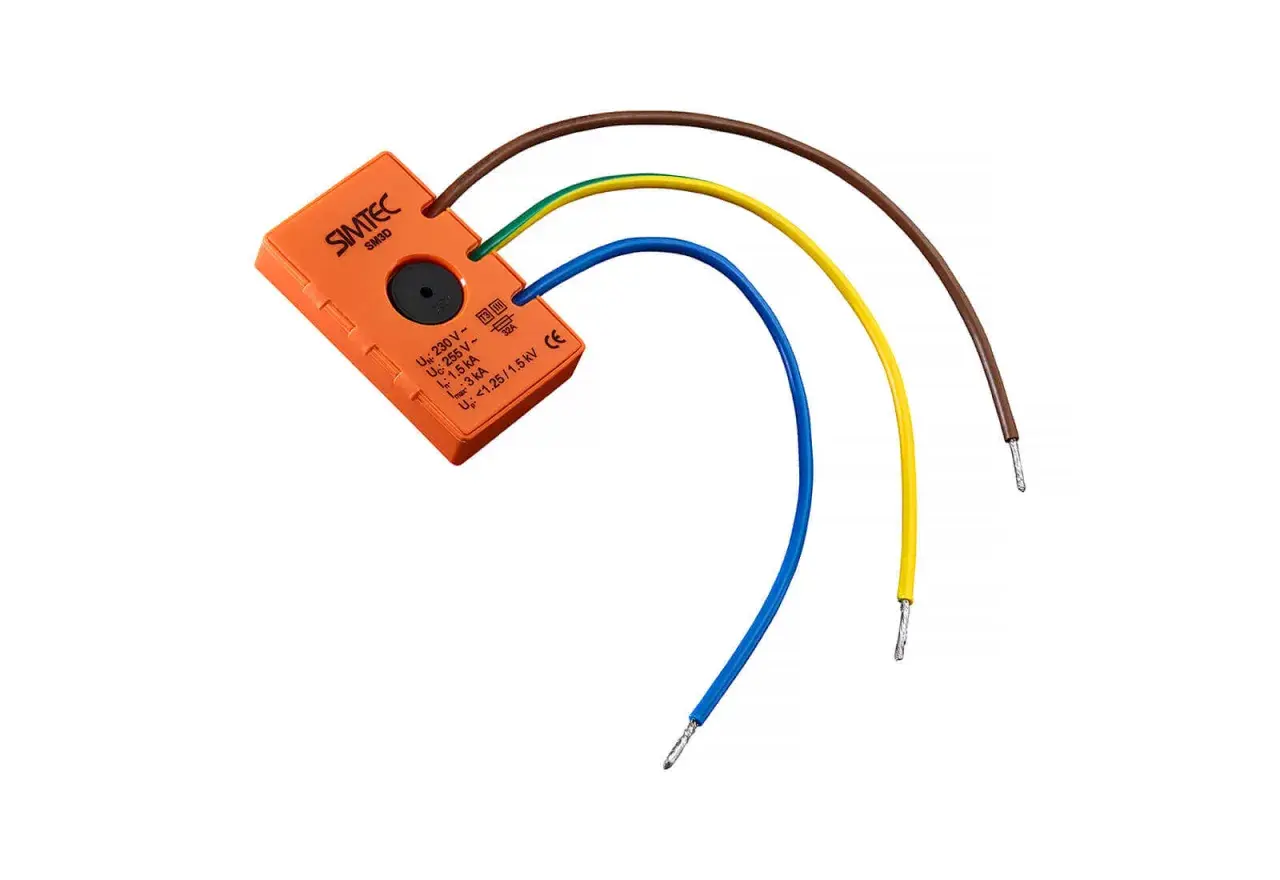

| Typ 3 | Blisko odbiornika, przy wrażliwym sprzęcie | Ostatni etap ograniczenia napięcia resztkowego | Najczęściej kompaktowy układ warystorowy lub filtrujący |
Najczęściej wybieram podejście kaskadowe: mocniejsza ochrona na wejściu, a potem coraz niższy poziom napięcia ochronnego bliżej odbiornika. To właśnie dlatego sama obecność jednego modułu w rozdzielnicy jeszcze nie oznacza, że cały obiekt jest bezpieczny. Kiedy rozumiem, jak działa aparat, łatwiej przejść do tego, co naprawdę siedzi w jego wnętrzu.

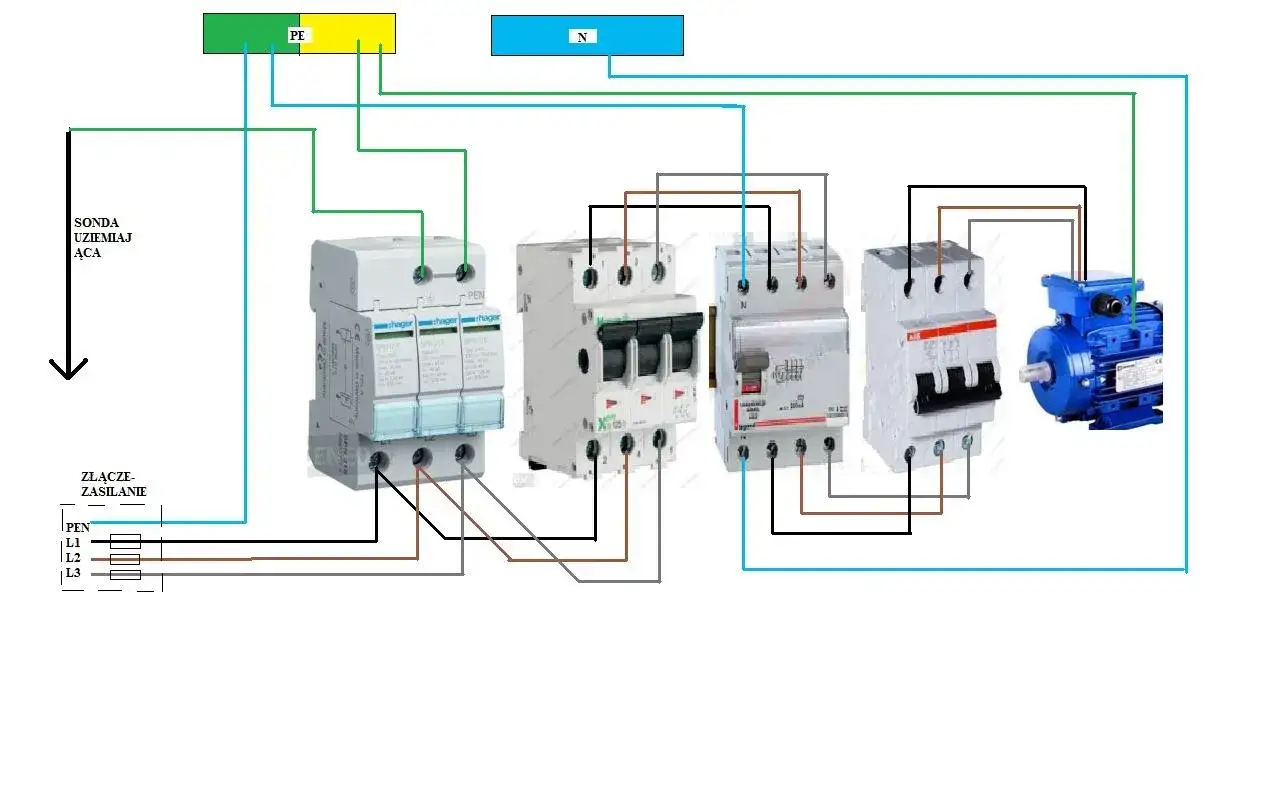

Z czego składa się ogranicznik przepięć
W środku nie ma magii, tylko kilka elementów, które muszą działać razem. Dla mnie kluczowe jest nie samo to, że urządzenie „ma ochronę”, ale z jakiej technologii korzysta i co się stanie, gdy element ochronny zacznie się zużywać. To od tego zależy trwałość, poziom bezpieczeństwa i to, czy moduł po awarii odłączy się sam, czy będzie dalej wisiał w instalacji jak potencjalne źródło problemów.
Warystor i iskiernik
Warystor to nieliniowy element półprzewodnikowy: przy normalnym napięciu zachowuje się jak bardzo duży opór, a przy udarze szybko przechodzi w stan przewodzenia. To właśnie on reaguje bardzo szybko, zwykle w czasie krótszym niż 25 ns, więc świetnie radzi sobie z krótkimi przepięciami łączeniowymi i indukowanymi. Jego słabszą stroną jest starzenie się po kolejnych udarach i nagrzewanie podczas pracy.
Iskiernik działa inaczej. Gdy napięcie przekroczy próg, następuje przeskok łuku i urządzenie zaczyna przewodzić bardzo duży prąd. Zaletą jest brak prądów upływu w normalnej pracy i wysoka odporność na energię impulsu, ale czas reakcji bywa wolniejszy, zwykle około 100 ns. Dlatego w nowocześniejszych konstrukcjach łączy się oba podejścia, żeby uzyskać kompromis między szybkością a wytrzymałością.
Odłącznik termiczny i sygnalizacja stanu
Warystor nie jest elementem wiecznym. Po serii przepięć jego parametry się pogarszają, a w skrajnym przypadku może dojść do przegrzania. Właśnie wtedy w grę wchodzi odłącznik termiczny, który ma fizycznie odseparować uszkodzony moduł od napięcia. To jeden z tych elementów, których nie widać na pierwszy rzut oka, ale to on robi różnicę między bezpiecznym końcem życia a przegrzanym aparatem pozostawionym w obwodzie.
Na froncie zwykle widzę wskaźnik mechaniczny, najczęściej w kolorach zielony/czerwony, a w lepszych wersjach także styk pomocniczy do zdalnej sygnalizacji. W praktyce to bardzo przydatne, bo nie trzeba zgadywać, czy wkład jeszcze chroni instalację. Jeśli wskaźnik pokazuje awarię, moduł powinien zostać wymieniony, a nie „zostawiony na później”.
Układ 3+1 i 4+0
W popularnym układzie 4-biegunowym cztery warystory pracują pomiędzy L, N i PE. W układzie 3+1 trzy warystory łączą fazy z przewodem neutralnym, a między N i PE pracuje iskiernik sumujący. To nie jest detal kosmetyczny. W sieciach TN-S taki układ często daje lepszą separację galwaniczną przewodu ochronnego i pomaga ograniczyć prądy upływowe, więc w praktyce bywa wygodniejszy przy bardziej wrażliwych odbiornikach.
Przeczytaj również: Jak włączyć bezpiecznik automatyczny i uniknąć problemów z prądem
Obudowa, zaciski i wkład wtykowy
Obudowa ma chronić elementy czynne, ale też umożliwiać serwis bez rozbierania całej rozdzielnicy. W dobrych aparatach liczy się konstrukcja zacisków, bo słaby styk albo zbyt mały przekrój przewodu potrafią zepsuć cały efekt ochrony. W wersjach modułowych wymienia się sam wkład, a podstawa zostaje w szynie DIN, co skraca przestój i upraszcza obsługę. To jednak działa tylko wtedy, gdy sygnalizacja końca życia jest czytelna i nie ignoruje się jej przy przeglądach.
Gdy znam już wnętrze urządzenia, przechodzę do pytania ważniejszego od samej techniki: jak dobrać bezpiecznik, żeby nie udawał ochrony, tylko naprawdę ją wspierał.
Jak bezpiecznik współpracuje z ogranicznikiem i kiedy jest potrzebny
Tu najłatwiej o błąd interpretacyjny. Bezpiecznik nie ogranicza przepięcia; jego zadaniem jest przerwać zwarcie albo zabezpieczyć przewody i sam ogranicznik przed skutkami uszkodzenia. To oznacza, że SPD i bezpiecznik nie są zamiennikami, tylko elementami współpracującymi. Jeden gasi impuls napięciowy, drugi pilnuje prądów zwarciowych i nadprądowych.
| Element | Co chroni | Jaką ma rolę w układzie | Na co zwracam uwagę |
|---|---|---|---|
| Odłącznik termiczny w SPD | Uszkodzony warystor lub cały moduł po przegrzaniu | Odłącza aparat po końcu życia | Musi być zintegrowany z konkretną serią i technologią |
| Bezpiecznik topikowy | Gałąź SPD i przewody przed skutkami zwarcia | Dobezpiecza aparat zgodnie z kartą katalogową | Sprawdzam maksymalne dobezpieczenie Fmax |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie instalacji | Może pełnić funkcję ochronną, jeśli producent SPD to dopuszcza | Nie zakładam tego automatycznie dla każdej serii |
| Styk pomocniczy | Nie chroni elektrycznie, ale informuje o stanie | Ułatwia diagnostykę i serwis | Przydaje się w obiektach, które mają działać bez przestojów |
W praktyce stosuję prostą zasadę: jeśli producent podaje maksymalne dobezpieczenie, to właśnie ten limit jest dla mnie wiążący. Gdy zabezpieczenie przedlicznikowe albo gałęziowe ma wyższy prąd znamionowy niż dopuszczony przez SPD, dokładam dodatkowe zabezpieczenie zapasowe. Z kolei w niektórych nowoczesnych seriach dopuszcza się pracę bez bezpieczników zapasowych nawet przy prądach rzędu 315 A, ale to zawsze jest cecha konkretnego modelu, a nie uniwersalna reguła.
Ważna rzecz: podczas przepięcia bezpiecznik może się nagrzać albo nawet przepalić, ale sam impuls trwa tak krótko, że nie wolno liczyć na niego jako na ochronę przed udarem. Ogranicznik ma przejąć energię, a bezpiecznik ma ratować układ wtedy, gdy coś poszło nie tak z samym ogranicznikiem albo z prądem zwarciowym. Na tym tle sensownie wyglądają dopiero parametry katalogowe, bo one mówią, czy zestaw w ogóle ma szansę zadziałać poprawnie.
Jakie parametry techniczne naprawdę mają znaczenie
Gdy dobieram SPD, nie patrzę wyłącznie na nazwę typu. Dwa aparaty tego samego typu mogą zachowywać się zupełnie inaczej, jeśli różnią się poziomem ochrony, odpornością udarową albo dopuszczalnym zabezpieczeniem zapasowym. To właśnie karta katalogowa oddziela marketing od praktyki.
| Parametr | Co oznacza | Jak go czytam w praktyce |
|---|---|---|
| Uc | Maksymalne napięcie robocze | Musi pasować do sieci; zbyt niskie wywoła niepotrzebne zadziałania, zbyt wysokie pogarsza ochronę |
| Up | Napięciowy poziom ochrony | Im niższy, tym lepiej dla wrażliwej elektroniki i krótsza droga do bezpiecznego poziomu napięcia |
| Iimp | Prąd udarowy o kształcie 10/350 μs | Kluczowy przy typie 1 i 1+2, bo mówi o odporności na prąd piorunowy |
| In | Znamionowy prąd wyładowczy 8/20 μs | Pokazuje, jak aparat znosi typowe przepięcia pośrednie i łączeniowe |
| Imax | Maksymalny prąd wyładowczy 8/20 μs | To górny pułap danej serii; nie mylę go z parametrem „im większy, tym zawsze lepszy” |
| Ucpv | Odpowiednik Uc dla strony DC i PV | W fotowoltaice musi odpowiadać napięciu stringów, inaczej ochrona jest tylko pozorna |
| Zdolność zwarciowa / SCCR | Odporność układu na prąd zwarciowy | Sprawdzam ją razem z dobezpieczeniem, zwłaszcza w rozdzielnicach o dużym prądzie zwarciowym |
Warto zapamiętać jeszcze jedno rozróżnienie: warystor reaguje bardzo szybko, zwykle poniżej 25 ns, a iskiernik wolniej, około 100 ns, ale znosi bardziej brutalne warunki udarowe. Dlatego typ 1, typ 2 i konstrukcje hybrydowe nie są marketingową etykietą, tylko odpowiedzią na różne scenariusze pracy. W instalacjach PV dochodzi jeszcze DC i wyższe napięcia stringów, więc nie przenoszę wprost aparatu z AC do obwodu fotowoltaicznego bez sprawdzenia Ucpv, biegunowości i dopuszczalnego dobezpieczenia.
Kiedy te liczby są już jasne, najczęściej wychodzą na wierzch nie parametry, tylko błędy montażowe. I to one najczęściej odbierają ochronie skuteczność.
Jakie błędy najczęściej psują ochronę
W praktyce najwięcej problemów nie wynika z samej technologii, tylko z montażu. Najlepszy ogranicznik da się łatwo „zepsuć” kilkoma decyzjami przy okablowaniu albo doborze zabezpieczenia. Na to zwracam uwagę zawsze, bo tu różnica między poprawnym a błędnym wykonaniem jest bardzo odczuwalna.
- Zbyt długie przewody przyłączeniowe - każdy zbędny odcinek zwiększa indukcyjność połączenia i podnosi napięcie resztkowe. W testach producenci przyjmują przewody rzędu 15 cm, więc w rozdzielnicy nie robię pętli „na zapas”.
- Zły typ do miejsca montażu - typ 3 przy wejściu instalacji jest za słaby, a typ 1 przy pojedynczym gnieździe bywa niepotrzebnie rozbudowany. Dobieram aparat do realnego punktu ochrony.
- Brak koordynacji z bezpiecznikiem - jeśli F1 jest większy niż dopuszczone Fmax dla SPD, moduł nie ma pełnej ochrony przed zwarciem. To już nie jest drobiazg, tylko warunek bezpieczeństwa.
- Ignorowanie wskaźnika końca życia - moduł z uszkodzonym warystorem nie powinien dalej pracować „do następnego przeglądu”. W dobrze zaprojektowanej rozdzielnicy trzeba to od razu zauważyć.
- Brak wyrównania potencjałów - nawet świetny SPD nie nadrobi źle wykonanej szyny PE albo niepewnego połączenia z uziemieniem.
- Mylenie AC z DC - w fotowoltaice albo w układach bateryjnych trzeba sprawdzić napięcie znamionowe dla prądu stałego, a nie zakładać, że „to podobny aparat, więc zadziała”.
Najbardziej praktyczna zasada, jaką stosuję, jest banalna: ogranicznik ma być zamontowany krótko, czytelnie i zgodnie z jego kartą, a zabezpieczenie nadprądowe ma być dobrane do tej samej serii, nie „z innego projektu”. Z tego wynika ostatnie pytanie: co dokładnie sprawdzam przed zakupem i montażem w domu, firmie albo na instalacji PV?
Co z tej konstrukcji wynika dla domu, fotowoltaiki i rozdzielnicy
Jeżeli mam zamknąć temat w praktycznym skrócie, to wybór wygląda tak: w rozdzielnicy głównej szukam rozwiązania typu 1 albo 1+2, gdy budynek ma zewnętrzną instalację odgromową albo zasilanie napowietrzne; w podrozdzielnicy zwykle wystarcza typ 2; przy wrażliwych urządzeniach końcowych dokładam typ 3. W fotowoltaice sprawdzam jeszcze Ucpv, polaryzację, liczbę torów i koordynację z zabezpieczeniem stringów.
- W domu najważniejsze są: poprawne uziemienie, krótki tor połączeń i doboru typu do miejsca wpięcia.
- W firmie dochodzi jeszcze diagnostyka, więc styk pomocniczy i czytelny wskaźnik stanu naprawdę mają znaczenie.
- W PV nie pomijam strony DC, bo tam błędny dobór napięcia znamionowego potrafi unieważnić całą ochronę.
Znajomość budowy ogranicznika przepięć pomaga mi dobrać nie tylko sam aparat, ale też bezpiecznik, układ połączeń i miejsce montażu. To właśnie ten zestaw decyduje, czy ochrona zadziała w odpowiednim momencie, czy pozostanie tylko dobrze wyglądającym elementem w rozdzielnicy.
