W instalacji elektrycznej i fotowoltaicznej najwięcej szkód robi nie sam piorun, ale krótkie przepięcie, które potrafi uszkodzić falownik, router, automatykę bramy czy zasilacz LED. Potocznie mówi się na to odgromnik, choć w praktyce chodzi o ogranicznik przepięć, czyli element, który odprowadza nadmiar energii do ziemi zamiast pozwolić jej wejść w elektronikę. Pokażę, jak działa, czym różni się od bezpiecznika, kiedy wybrać typ 1, 2 lub 3 i jakie błędy najczęściej sprawiają, że ochrona istnieje tylko na papierze.
Najważniejsze rzeczy, które trzeba wiedzieć od razu
- Ogranicznik przepięć nie zastępuje bezpiecznika ani wyłącznika nadprądowego, bo reaguje na inne zjawisko.
- W większości domów podstawą jest typ 2, a przy zewnętrznej instalacji odgromowej lub większym ryzyku warto rozważyć typ 1 albo 1+2.
- W fotowoltaice ochronę planuje się osobno po stronie AC i DC.
- Skuteczność mocno zależy od uziemienia, długości przewodów i poprawnego miejsca montażu.
- Czerwony wskaźnik albo uszkodzony moduł oznacza wymianę, a nie czekanie na kolejną burzę.
Czym właściwie jest ochrona przeciwprzepięciowa
Najprościej mówiąc, ogranicznik przepięć jest zaworem bezpieczeństwa dla napięcia. W normalnej pracy nic nie robi, ale kiedy w sieci pojawi się impuls z wyładowania atmosferycznego albo z przełączeń dużych obciążeń, przejmuje energię i kieruje ją do przewodu ochronnego oraz uziemienia.
To ważne rozróżnienie: nie każda burza oznacza bezpośrednie uderzenie w budynek. Często problemem są przepięcia indukowane w przewodach zasilających, antenowych czy danych, a one potrafią zniszczyć elektronikę równie skutecznie. Ja patrzę na ten element jako na część całego systemu ochrony, a nie jako pojedynczy gadżet w rozdzielnicy.
W praktyce taki aparat nie „gasi” pioruna, tylko ogranicza skutki jego działania na instalację. Dlatego jego sens rośnie tam, gdzie pracuje wrażliwa elektronika, falownik, system sterowania albo sprzęt, którego nie chcesz wymieniać po jednym silniejszym udarze. Żeby to działało dobrze, trzeba jeszcze zrozumieć sam sposób podłączenia, bo właśnie tam zaczynają się najdroższe błędy.

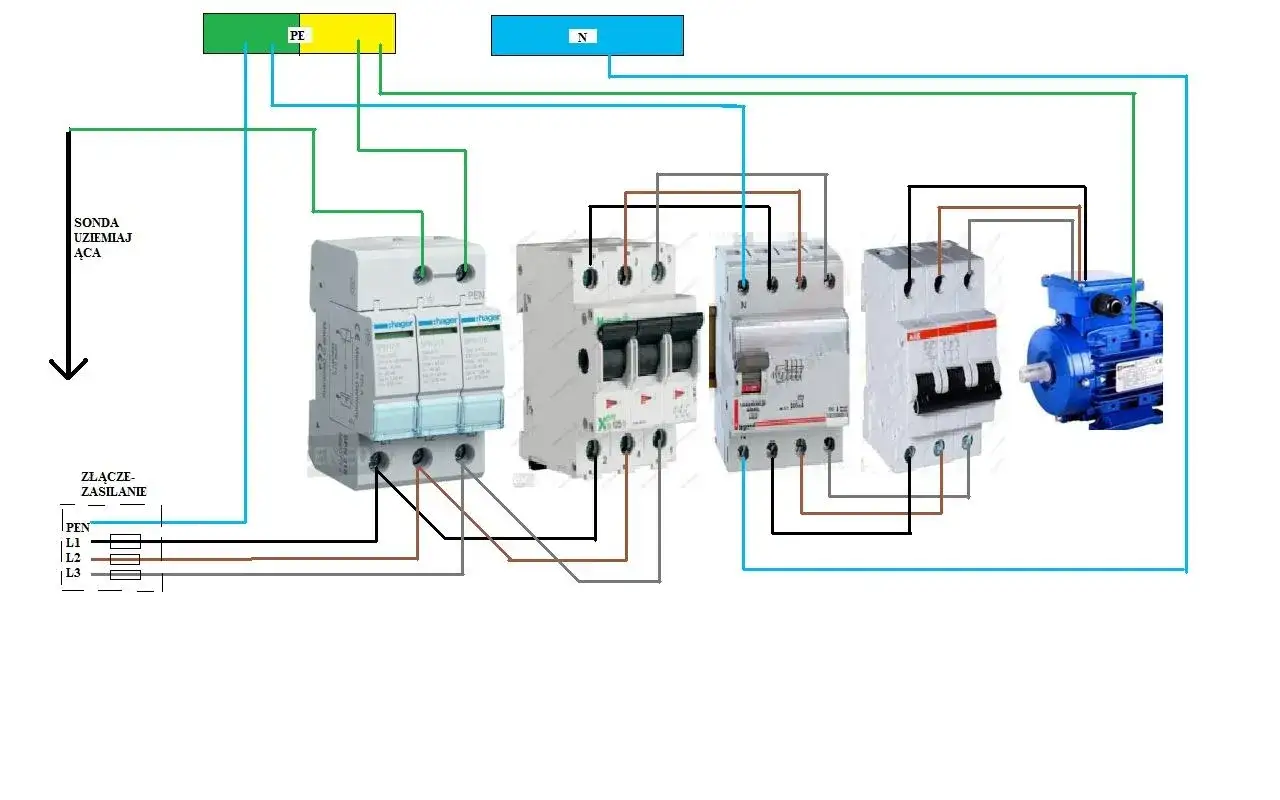

Jak działa w rozdzielnicy i dlaczego układ połączeń ma znaczenie
W środku pracują zwykle warystory albo iskierniki. Gdy napięcie rośnie ponad bezpieczny poziom, element przełącza się w stan niskiej rezystancji i odprowadza energię do ziemi. Sam aparat jest więc tylko jednym ogniwem. Cały efekt zależy od tego, czy droga do uziemienia jest naprawdę krótka i ma małą indukcyjność.
Im krótsze połączenia, tym lepsza ochrona. W praktyce dąży się do możliwie krótkich odcinków, a łączną długość przewodów do ogranicznika najlepiej trzymać w okolicy 0,5 m. W rozdzielnicy to robi dużą różnicę, bo każdy dodatkowy centymetr przewodu podnosi skuteczne napięcie na chronionym sprzęcie.
Warto też znać GSU, czyli główną szynę uziemiającą. To punkt, w którym zbiera się połączenia ochronne i wyrównawcze. Jeżeli jest zrobiony byle jak, ochronnik nie ma gdzie oddać energii. W przypadku typu 3, montowanego blisko urządzenia końcowego, sensowną granicą jest zwykle odległość rzędu 1,5 m od chronionego odbiornika.

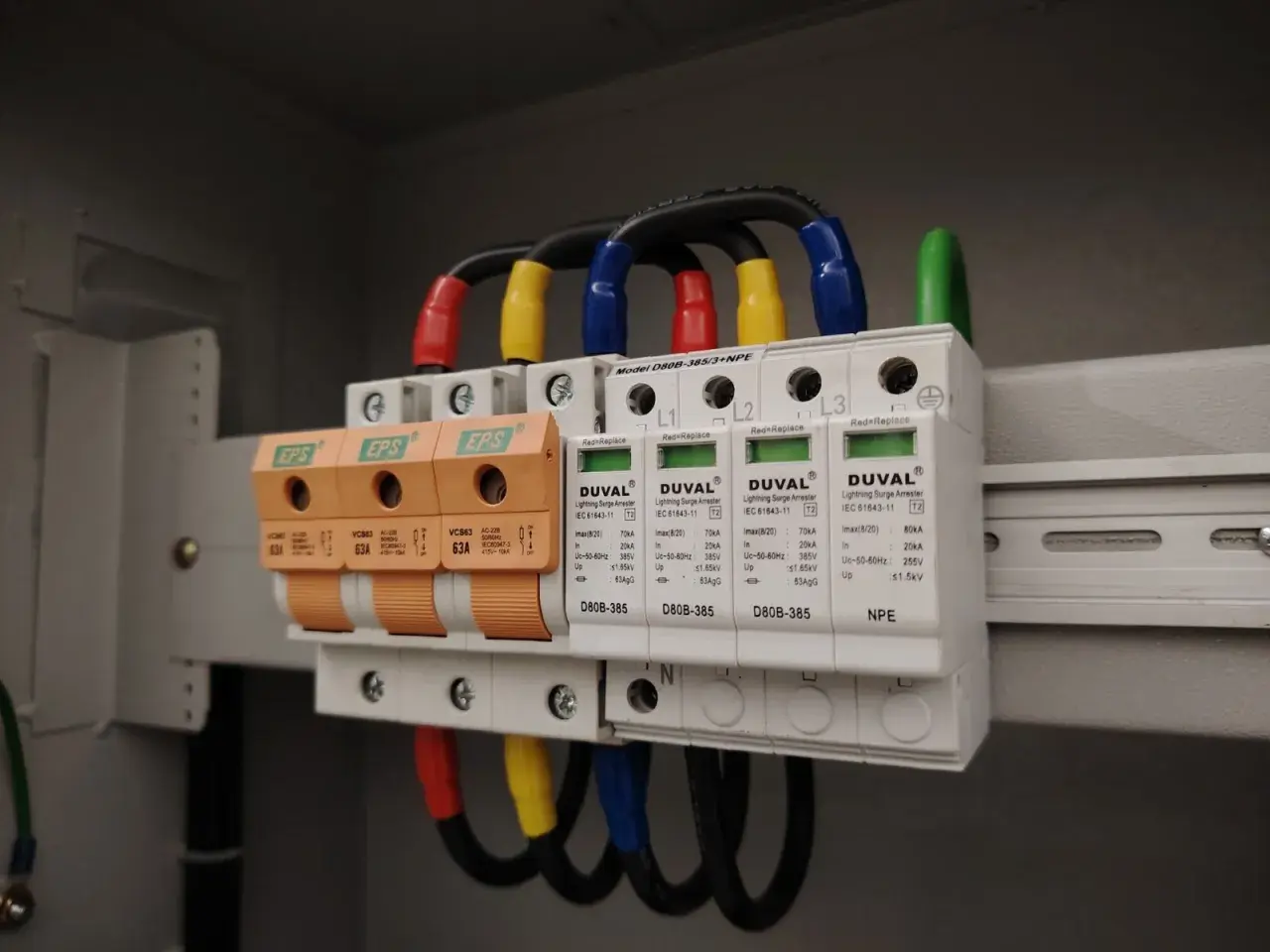

W nowoczesnych modelach często znajdziesz wskaźnik stanu. To nie ozdoba, tylko szybka informacja, czy wkładka jeszcze pracuje, czy już wymaga wymiany. Przy dobrze zrobionym układzie ochronnym właśnie te drobiazgi decydują, czy instalacja przeżyje burzę bez strat. Z tego powodu warto od razu odróżnić ten aparat od bezpiecznika, bo te dwa elementy robią zupełnie inne rzeczy.
Czym różni się od bezpiecznika
To najczęstsze nieporozumienie. Bezpiecznik i ogranicznik przepięć siedzą czasem w tej samej szafce, ale nie wykonują tej samej pracy. Pierwszy reaguje na zbyt duży prąd, drugi na zbyt wysokie napięcie. Gdy myli się te funkcje, łatwo kupić zły sprzęt albo oczekiwać od niego czegoś, czego fizycznie nie zrobi.
| Cecha | Bezpiecznik | Ogranicznik przepięć |
|---|---|---|
| Na co reaguje | Na przeciążenie i zwarcie | Na krótkotrwały wzrost napięcia |
| Co chroni | Przewody, obwody i urządzenia przed zbyt dużym prądem | Elektronikę i instalację przed skutkami udarów napięciowych |
| Jak działa | Przerywa obwód | Odprowadza energię do uziemienia |
| Czy odcina zasilanie | Tak, zwykle tak | Zazwyczaj nie, działa równolegle do instalacji |
| Czy jedno zastępuje drugie | Nie | Nie |
To dlatego nie traktuję ochrony przeciwprzepięciowej jako zamiennika zabezpieczeń nadprądowych. Ona je uzupełnia. Jeśli instalacja ma być odporna na realne awarie, oba elementy muszą działać razem. Gdy to już jasne, można przejść do doboru rozwiązania pod konkretny dom albo fotowoltaikę.
Jak dobrać ochronę do domu i fotowoltaiki
Ja zwykle zaczynam od trzech pytań: jaki jest układ sieci, czy budynek ma zewnętrzną ochronę odgromową i czy na dachu pracuje fotowoltaika. Od odpowiedzi zależy, czy wystarczy typ 2, czy potrzebny będzie układ 1+2, a czasem także dodatkowy typ 3 przy urządzeniach końcowych.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Dom z zasilaniem kablowym, bez zewnętrznej instalacji odgromowej | Typ 2 w rozdzielnicy głównej | Chroni przed większością przepięć indukowanych i łączeniowych |
| Dom z instalacją odgromową albo zasilaniem napowietrznym | Typ 1 albo 1+2 | Musi przyjąć większą energię udaru przy wejściu do budynku |
| Rozdzielnica z czułą elektroniką | Typ 3 blisko odbiornika | Docina resztki przepięcia, które przechodzą przez wcześniejsze stopnie |
| Instalacja PV | Osobno ochrona po stronie DC i AC | Falownik i stringi paneli są wrażliwe na oba tory |
W fotowoltaice nie wystarczy napis „do PV” na obudowie. Sprawdzam przede wszystkim Ucpv, czyli maksymalne napięcie pracy po stronie DC, liczbę biegunów i to, czy producent przewidział aparat do pracy po stronie prądu stałego. W zależności od systemu spotyka się rozwiązania na 600 V, 1000 V lub 1500 V DC, więc dobór „na oko” zwykle kończy się zbyt słabą ochroną.
Przeczytaj również: Bezpieczniki Corsa D - Gdzie są i jak je łatwo znaleźć
Parametry, na które patrzę najpierw
- Uc - maksymalne napięcie ciągłej pracy.
- Up - napięciowy poziom ochrony, czyli do jakiego poziomu aparat ogranicza impuls.
- Iimp - prąd udarowy ważny przy typie 1.
- In i Imax - parametry opisujące zachowanie typu 2.
Im niższe Up, tym lepiej dla wrażliwej elektroniki, ale tylko wtedy, gdy reszta układu jest poprawnie skoordynowana. W praktyce nie kupuję najtańszego modułu bez sprawdzenia tych danych, bo w ochronie przepięciowej sam marketing jest bezwartościowy. Nawet dobrze dobrany model przegra jednak z błędnym montażem, więc właśnie tam najłatwiej stracić sens całej inwestycji.
Najczęstsze błędy przy montażu i eksploatacji
- Za długie przewody między aparatem a szyną PE lub GSU. W ochronie przepięciowej to jeden z najczęstszych i najbardziej kosztownych błędów.
- Brak koordynacji między typami. W praktyce przyjmuje się, że między typem 1 i 2 dobrze zachować około 10 m przewodu lub zastosować dławik koordynacyjny, a między typem 2 i 3 około 5 m.
- Montowanie bez sprawdzenia uziemienia. Ogranicznik bez porządnego uziemienia działa dużo gorzej, niż wygląda na schemacie.
- Pominięcie strony DC w PV. Falownik może dostać impuls z paneli nawet wtedy, gdy po stronie AC ochrona jest poprawna.
- Ignorowanie wskaźnika stanu. Czerwony sygnał zwykle oznacza, że wkładka wymaga wymiany, a w modelu jednorazowym trzeba wymienić cały moduł.
- Zakup aparatu bez dokumentacji. Jeżeli nie ma jasno podanych parametrów, standardu i zastosowania, ja od razu traktuję taki produkt z dużą rezerwą.
Do tego dochodzi jeszcze jeden błąd, którego nie widać od razu: przekonanie, że jeden moduł załatwi cały budynek. Nie załatwi. Przy dużych obiektach, dłuższych liniach kablowych albo rozbudowanej automatyce ochrona musi być stopniowana. To właśnie dlatego dobrze dobrany zestaw działa, a pojedynczy „wynalazek” często tylko uspokaja sumienie instalatora. Skoro wiadomo już, czego unikać, zostaje temat kosztów i wymiany, bo to zazwyczaj pada jako następne pytanie.
Ile to kosztuje i kiedy trzeba go wymienić
Ceny mocno zależą od typu, producenta i napięcia pracy, ale da się podać rozsądne widełki. Sam moduł typu 3 bywa najtańszy, typ 2 dla domu kosztuje zwykle więcej, a zestawy do ochrony głównej lub fotowoltaiki potrafią podnieść koszt całej rozdzielnicy o zauważalną kwotę.
| Rozwiązanie | Orientacyjny koszt modułu | Kiedy ma sens |
|---|---|---|
| Typ 3 | około 40–150 zł | Przy sprzęcie końcowym i czułej elektronice |
| Typ 2 | około 80–250 zł | Jako podstawowa ochrona w domu lub małej firmie |
| Typ 1+2 | około 180–500 zł | Gdy trzeba połączyć dwa stopnie ochrony w jednym module |
| Ochrona DC do PV | około 100–350 zł | Po stronie paneli i falownika, zależnie od napięcia systemu |
Do tego dochodzi robocizna. Przy prostej rozdzielnicy montaż zwykle zamyka się w kwocie od kilkuset do około tysiąca złotych, ale przy modernizacji tablicy, dodawaniu uziemienia albo rozbudowie PV koszt rośnie. Ja patrzę na to jako na wydatek porównywalny z naprawą jednego większego urządzenia, więc w praktyce ochrona często zwraca się już przy pierwszym poważniejszym udarze.
Wymianę planuję wtedy, gdy wskaźnik pokazuje uszkodzenie, kiedy producent zaleca wymianę po zadziałaniu albo gdy instalacja przeszła silne przepięcie. Nie czekam na kolejną burzę. W ochronie przepięciowej „jeszcze działa” bywa najgorszym możliwym stanem, bo aparat może wyglądać normalnie, a jego zdolność ochronna być już mocno ograniczona. Na tym etapie najważniejsze jest jedno: sprawdzić, czy cały układ rzeczywiście ma sens, a nie tylko czy coś zostało zamontowane w rozdzielnicy.
Co sprawdzam, zanim uznam ochronę za naprawdę skuteczną
Ja zamykam ten temat trzema pytaniami: czy aparat jest dobrany do układu sieci i napięcia, czy uziemienie oraz połączenia wyrównawcze są wykonane porządnie i czy przewody do ogranicznika są naprawdę krótkie. Jeśli na któreś z nich odpowiedź brzmi „nie wiem”, to nie ma jeszcze ochrony, tylko sam element w rozdzielnicy.
- W domu bez PV najczęściej wystarcza dobrze dobrany typ 2.
- W budynku z instalacją odgromową albo dużą ekspozycją na wyładowania rozważam typ 1 lub 1+2.
- W fotowoltaice sprawdzam osobno stronę DC i AC oraz parametry napięciowe modułu.
- Bezpiecznik i ogranicznik przepięć nie konkurują ze sobą, tylko pracują w dwóch różnych warstwach zabezpieczenia.
To właśnie ten zestaw decyduje, czy instalacja realnie przeżyje burzę bez strat, czy tylko wygląda bezpiecznie na schemacie.
