Bezpiecznik przed licznikiem to niewielki element, który potrafi zdecydować o bezpieczeństwie całej instalacji i o tym, ile energii można pobrać z sieci bez problemów. W tym tekście wyjaśniam, jak działa zabezpieczenie przedlicznikowe, jakie ma odmiany, jak dobrać jego wartość do mocy przyłączeniowej i co zrobić, gdy zaczyna wyłączać zasilanie zbyt często. Dorzucam też praktyczne wskazówki dla domów z fotowoltaiką, pompą ciepła albo ładowarką auta elektrycznego.
Najważniejsze informacje o bezpieczniku przed licznikiem
- Chroni odcinek instalacji między siecią a licznikiem przed przeciążeniem i zwarciem.
- Najczęściej spotkasz wkładki topikowe, a w nowszych układach także rozłączniki bezpiecznikowe i aparaty nadprądowe przystosowane do plombowania.
- Jego wartość musi pasować do mocy przyłączeniowej, przekroju przewodów i układu faz.
- Jeśli wybija często, problem zwykle leży w przeciążeniu, uszkodzeniu odbiornika albo złym doborze parametrów.
- Element zaplombowany nie jest miejscem do samodzielnych przeróbek ani eksperymentów.
- Przy fotowoltaice, pompie ciepła i wallboxie to właśnie ten punkt często ujawnia ograniczenia instalacji.
Jak działa bezpiecznik przed licznikiem i co naprawdę chroni
W praktyce patrzę na ten element jak na pierwszą barierę ochronną po stronie zasilania. URE definiuje go jako najbliższe zabezpieczenie przed układem pomiarowym, licząc od strony sieci, czyli coś, co ma zadziałać zanim przeciążenie lub zwarcie przejdzie dalej w instalację. Dzięki temu chroniony jest nie tylko licznik, ale też przewody i część układu, która odpowiada za doprowadzenie energii do budynku.
To ważne rozróżnienie, bo wielu użytkowników myli ten aparat z typowym „korkiem” od pojedynczego obwodu w mieszkaniu. Ten przed licznikiem nie zabezpiecza tylko jednego gniazdka czy jednego pokoju, lecz cały odcinek zasilania do miejsca pomiaru. Gdy działa prawidłowo, ma odciąć energię przy nadmiernym obciążeniu i ograniczyć ryzyko przegrzania przewodów albo uszkodzenia aparatury.
W dobrze zaprojektowanej instalacji ten element współpracuje z innymi zabezpieczeniami w budynku. Jeśli selektywność jest zachowana, przy drobnej awarii powinien zadziałać najbliższy obwód, a nie cały dom. I właśnie dlatego dobór tego punktu nie sprowadza się do pytania „ile amperów da się włożyć”, tylko „co cała instalacja naprawdę wytrzyma”.
Żeby to dobrze ocenić, trzeba najpierw wiedzieć, jakie rozwiązania spotyka się w praktyce.
Jakie rozwiązania spotyka się najczęściej

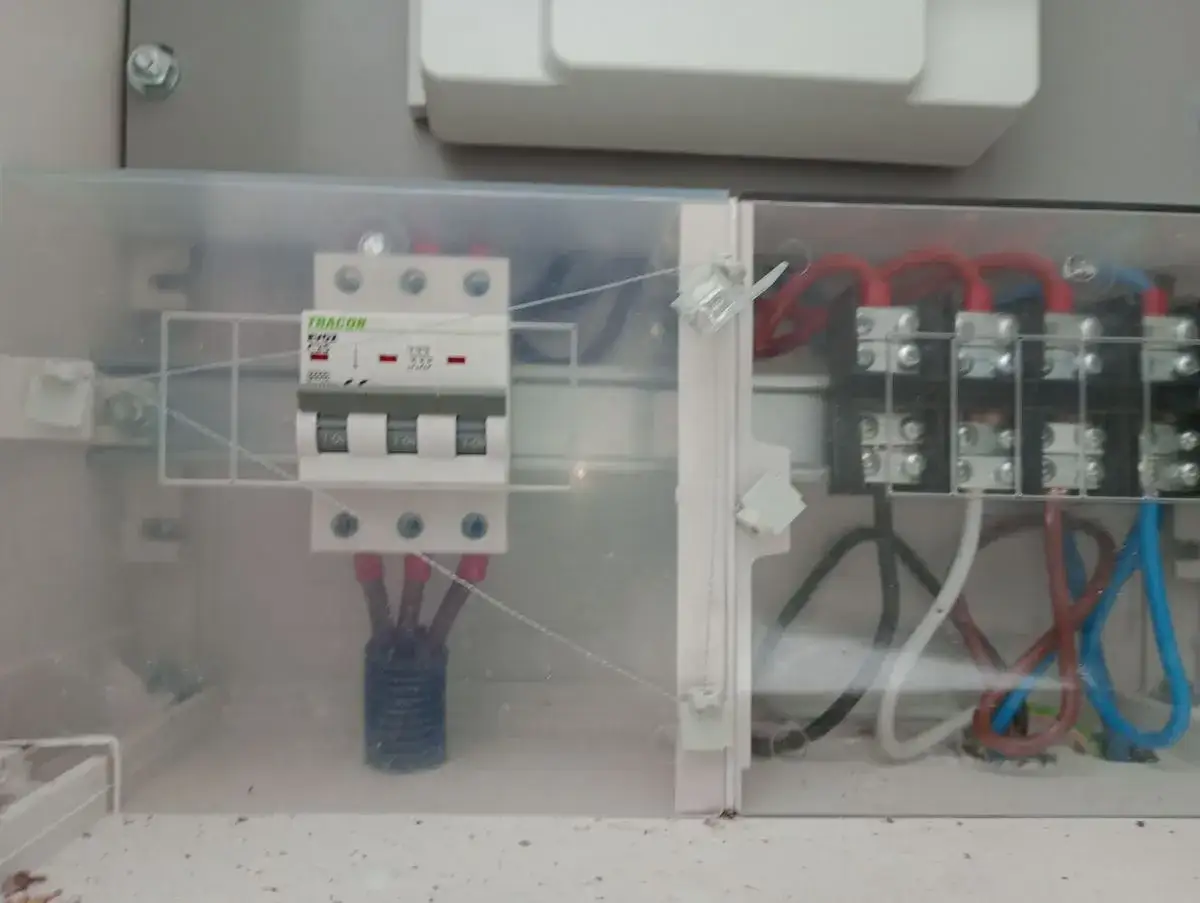

W starych budynkach nadal dominuje klasyczna wkładka topikowa, potocznie nazywana bezpiecznikiem topikowym. W nowszych złączach i rozdzielnicach częściej pojawiają się aparaty, które da się bezpieczniej rozłączać i plombować. Z zewnątrz mogą wyglądać podobnie, ale ich obsługa i zachowanie przy awarii są różne.
| Rodzaj | Jak działa | Gdzie spotkasz go najczęściej | Co warto o nim wiedzieć |
|---|---|---|---|
| Wkładka topikowa | Topi się przy zbyt dużym prądzie i przerywa obwód. | Starsze domy, stare złącza, część kamienic. | Po zadziałaniu zwykle trzeba wymienić wkładkę na właściwy typ i wartość. |
| Rozłącznik bezpiecznikowy | Łączy funkcję rozłączania z ochroną realizowaną przez wkładki topikowe. | Nowsze złącza, modernizowane budynki, większe obiekty. | Jest wygodniejszy serwisowo, ale nadal wymaga poprawnego doboru wkładek. |
| Wyłącznik nadprądowy | Wyłącza obwód przy przeciążeniu lub zwarciu i zwykle można go ponownie załączyć. | Nowe układy, niektóre rozwiązania przedlicznikowe przystosowane do plombowania. | Nie zawsze zastępuje wkładkę topikową w istniejącej instalacji bez dodatkowych zmian. |
Najbardziej praktyczna różnica jest prosta: wkładka topikowa po zadziałaniu zwykle wymaga wymiany, a wyłącznik nadprądowy można często po prostu ponownie włączyć. To brzmi jak detal, ale w codziennym użytkowaniu robi sporą różnicę. Dalej jednak decyduje nie wygoda, tylko to, czy wartość zabezpieczenia pasuje do mocy przyłączeniowej i przekroju przewodów.
Jak dobrać jego wartość do mocy przyłączeniowej
Najpierw trzeba powiedzieć wprost: nie dobiera się go „na oko” ani według tego, ile urządzeń ktoś planuje włączyć jednocześnie. Liczy się moc przyłączeniowa, układ jednofazowy albo trójfazowy oraz to, jakim przekrojem i w jakim stanie poprowadzono przewody. Najczęściej to właśnie tu powstaje nieporozumienie, bo użytkownik chce po prostu „większy bezpiecznik”, a instalacja ma już swoje ograniczenia.
Orientacyjny związek między prądem a mocą wygląda tak:
| Układ | Prąd znamionowy | Moc orientacyjna | Komentarz |
|---|---|---|---|
| 1-fazowy | 6 A | ok. 1 kW | Bardzo małe obciążenie, raczej starsze lub pomocnicze przyłącza. |
| 1-fazowy | 10 A | ok. 2 kW | Wystarcza do lekkich odbiorów, ale szybko robi się ciasno. |
| 1-fazowy | 16 A | ok. 3 kW | Częsty punkt startowy w prostych instalacjach jednofazowych. |
| 1-fazowy | 25 A | ok. 5 kW | Granica, przy której wiele domowych odbiorników zaczyna mocno obciążać układ. |
| 3-fazowy | 16 A | ok. 7-10 kW | Typowe rozwiązanie dla domu z większymi odbiornikami. |
| 3-fazowy | 25 A | ok. 14-16 kW | Dobry punkt odniesienia przy kuchni indukcyjnej, pompie ciepła lub ładowaniu auta. |
| 3-fazowy | 32 A | ok. 17-21 kW | Zapewnia już wyraźnie większy zapas mocy. |
| 3-fazowy | 40 A | ok. 22-26 kW | Stosowane tam, gdzie obciążenie jest naprawdę wysokie. |
Te wartości są orientacyjne, ale wystarczają, by zrozumieć logikę doboru. W praktyce 3 fazy dają większy zapas mocy przy podobnym prądzie znamionowym, dlatego w nowoczesnych domach prawie zawsze są rozsądniejszym rozwiązaniem niż rozbudowa układu jednofazowego. Jeśli ktoś planuje pompę ciepła, płytę indukcyjną i wallbox, bardzo często okazuje się, że problem nie leży w „słabym bezpieczniku”, tylko w źle dobranym poziomie mocy całej instalacji.
Gdy ten dobór jest nietrafiony, najpierw pojawia się kłopot z częstym wyłączaniem, a dopiero potem pytanie, dlaczego tak się dzieje.
Dlaczego wyłącza się częściej, niż byś chciał
Najczęstszy powód jest banalny: instalacja została obciążona mocniej, niż przewidziano. Kilka urządzeń pracujących równocześnie potrafi przekroczyć dopuszczalny pobór energii szybciej, niż domownik się zorientuje. Kuchenka, czajnik, piekarnik i grzejnik elektryczny w jednej chwili to klasyczny przepis na problem.
Drugą grupą przyczyn są usterki techniczne. Zdarza się uszkodzony sprzęt, zwarcie w przewodzie, luźny styk, przegrzana listwa albo wilgoć w rozdzielnicy. W takich sytuacjach bezpiecznik nie „psuje się bez powodu”, tylko wykonuje swoją pracę. Najgorszy błąd, jaki widzę, to wkładanie większej wkładki na próbę albo zastępowanie jej prowizorycznym rozwiązaniem. To nie zwiększa bezpieczeństwa, tylko przesuwa problem na poziom znacznie droższej awarii.
Jeśli wyłączenie nastąpiło raz po jednorazowym przeciążeniu, najpierw warto sprawdzić, co było włączone. Jeżeli sytuacja powtarza się regularnie, to sygnał, że albo moc przyłączeniowa jest za mała, albo instalacja wymaga przeglądu. W tym miejscu przechodzimy już od diagnozy do formalności i odpowiedzialności za element zaplombowany.
Kto może go wymienić i kiedy trzeba zgłosić prace
Tu nie ma miejsca na improwizację. Jeśli element jest zaplombowany albo stanowi część układu pomiarowego, pracę przy nim wykonuje wykwalifikowany elektryk albo operator sieci, zależnie od zakresu i własności danego odcinka. TAURON Dystrybucja wprost przypomina, że przed planowanym rozplombowaniem zabezpieczeń przedlicznikowych trzeba zgłosić takie prace. To ważne nie tylko formalnie, ale też technicznie, bo bez wcześniejszego uzgodnienia można naruszyć plombę, własność operatora albo warunki umowy.
W praktyce robię rozróżnienie na trzy sytuacje:
- jeśli chodzi o zaplombowaną część układu, najpierw kontaktujesz się z operatorem;
- jeśli prace dotyczą instalacji odbiorczej za licznikiem, może je wykonać uprawniony elektryk;
- jeśli mieszkasz w budynku wielorodzinnym, dodatkowo dochodzi zgoda właściciela lub administratora części wspólnych.
Warto też pamiętać, że wymiana bez zmiany mocy przyłączeniowej to nie to samo co formalne zwiększenie dostępnej mocy. Zmiana amperażu bez sprawdzenia przekrojów przewodów, warunków przyłączenia i stanu złącza bywa po prostu niebezpieczna. Samo „włożenie mocniejszego bezpiecznika” nie rozwiązuje problemu, jeśli reszta układu i tak nie jest do tego przygotowana.
To szczególnie ważne wtedy, gdy w grę wchodzą urządzenia, które mocno zmieniają profil zużycia energii.
Co zmienia fotowoltaika, pompa ciepła i ładowarka samochodu
Fotowoltaika sama w sobie nie usuwa ograniczeń przyłącza. Falownik oddaje energię do sieci, ale nie sprawia, że instalacja nagle staje się odporna na większy pobór po stronie domu. Jeśli do istniejącego układu dołożysz pompę ciepła, klimatyzację, bojler i jeszcze wallbox, całkowite obciążenie może wzrosnąć szybciej niż przewidywał stary projekt. Wtedy przedlicznikowy bezpiecznik często staje się pierwszym punktem, który pokazuje, że instalacja potrzebuje modernizacji.
Fotowoltaika wymaga sprawdzenia całego toru, a nie tylko falownika
Przy mikroinstalacji ważne są nie tylko parametry samego falownika, lecz także zabezpieczenia po stronie AC, sposób wpięcia do rozdzielnicy i równomierne obciążenie faz. Jeśli instalacja jest jednofazowa, a po stronie domu pojawiają się duże odbiory, napięcie i prądy robocze mogą szybciej zbliżyć się do granicy. W praktyce oznacza to, że modernizacja PV często idzie w parze z oceną mocy przyłączeniowej, a nie tylko z montażem paneli.
Przeczytaj również: Bezpiecznik 16 amper ile wat - maksymalne obciążenie i bezpieczeństwo
Pompa ciepła i wallbox najczęściej ujawniają słaby punkt
Najbardziej obrazowy przykład to dom z pompą ciepła, płytą indukcyjną i ładowarką auta. Każde z tych urządzeń może działać poprawnie osobno, ale razem tworzą obciążenie, którego stary układ nie przewidział. Właśnie wtedy selektywność zabezpieczeń i dobór amperażu robią się ważniejsze niż sama moc urządzenia na papierze. Jeśli chcesz uniknąć wybijania przy każdym większym poborze, trzeba sprawdzić, czy instalacja ma jeszcze rezerwę, czy już pracuje na granicy.
Przy takich modernizacjach najbardziej opłaca się myśleć o całym systemie, a nie o jednym aparacie. I to prowadzi do najpraktyczniejszego pytania: co sprawdzić zanim zdecydujesz o zmianie mocy albo wymianie zabezpieczenia?
Trzy rzeczy, które warto sprawdzić przed zwiększeniem mocy
- Czy obecna umowa przyłączeniowa faktycznie pozwala na większy pobór, czy najpierw trzeba złożyć wniosek o nowe warunki.
- Czy przekroje przewodów, stan złącza i rozdzielnicy są zgodne z planowanym obciążeniem.
- Czy nowe urządzenia nie zepchną jednej fazy na granicę, podczas gdy pozostałe będą nadal mało obciążone.
Jeżeli te trzy elementy są w porządku, dalsza procedura zwykle jest już kwestią formalności i poprawnego montażu. Jeśli nie są, lepiej zatrzymać się na etapie planowania niż później walczyć z częstym wyłączaniem, przegrzewaniem i kosztownymi poprawkami. W praktyce to właśnie ten moment decyduje, czy instalacja będzie działać stabilnie przez lata, czy zacznie sprawiać kłopoty przy każdym większym obciążeniu.
