W instalacjach elektrycznych problem nie polega zwykle na samym poborze energii, tylko na tym, że część prądu nie wykonuje użytecznej pracy, a mimo to obciąża sieć i generuje koszty. Ten artykuł pokazuje, jak działa kompensacja, kiedy wystarczy bateria kondensatorów, kiedy potrzebne są dławiki albo rozwiązania aktywne oraz dlaczego bezpieczniki w takim układzie muszą być dobrane znacznie staranniej niż w zwykłym obwodzie zasilającym.
Najważniejsze zasady są prostsze, niż wygląda to na schemacie
- Układ kompensacji trzeba dobierać do profilu obciążenia, a nie tylko do mocy przyłączeniowej.
- W bateriach kondensatorów wkładki topikowe chronią przed skutkami zwarcia, prądów udarowych i uszkodzenia pojedynczego członu.
- Dedykowane zabezpieczenia do kondensatorów są zwykle lepszym wyborem niż uniwersalne wkładki dobrane „na oko”.
- Przy harmonicznych, fotowoltaice i szybkich zmianach obciążenia sama bateria kondensatorów często nie wystarcza.
- Najczęstsze awarie wynikają z błędów doboru, złej selektywności i ignorowania warunków pracy szafy kompensacyjnej.
Czym jest problem, który kompensacja ma faktycznie rozwiązać
Ja zawsze zaczynam od prostego pytania: czy instalacja rzeczywiście potrzebuje redukcji mocy biernej, czy tylko wygląda na „przeciążoną” na fakturze. W praktyce chodzi o ograniczenie prądu, który krąży w sieci bez wykonywania pracy użytecznej. Taki prąd pojawia się głównie przy silnikach, transformatorach, dławikach, a coraz częściej także przy przetwornicach, falownikach i odbiornikach LED.
Efekt jest podwójny. Z jednej strony rosną straty w przewodach i urządzeniach, z drugiej pojawiają się opłaty za energię bierną albo pogarsza się współczynnik mocy. Nie chodzi więc o „wyzerowanie” wszystkiego, tylko o doprowadzenie układu do stabilnego, ekonomicznego poziomu pracy. W obiektach przemysłowych i usługowych to właśnie ten punkt decyduje, czy inwestycja szybko się zwróci.
Warto też pamiętać, że nie każda moc bierna jest taka sama. Obciążenia indukcyjne wymagają innego podejścia niż pojemnościowe. To ważne zwłaszcza tam, gdzie po modernizacji pojawiła się fotowoltaika, nowoczesne oświetlenie albo większa liczba napędów z falownikami. Właśnie dlatego od samego początku trzeba myśleć o całym układzie, a nie o jednym urządzeniu.
To prowadzi bezpośrednio do pytania, jakie techniczne metody rzeczywiście mają sens w praktyce i kiedy zwykła bateria kondensatorów przestaje wystarczać.
Jakie metody ograniczania mocy biernej sprawdzają się w praktyce
W instalacjach spotykam najczęściej cztery podejścia: klasyczne baterie kondensatorów, baterie z dławikami odstrajającymi, kompensatory aktywne SVG oraz aktywne filtry. Każde z tych rozwiązań ma sens, ale tylko w określonych warunkach. Najgorszy scenariusz to zakup urządzenia „z katalogu” bez pomiarów i bez oceny, jak zmienia się obciążenie w ciągu doby.
| Metoda | Kiedy ma sens | Największa zaleta | Główne ograniczenie |
|---|---|---|---|
| Bateria kondensatorów | Stałe lub wolnozmienne obciążenia indukcyjne | Niska cena i szybki zwrot | Źle znosi harmoniczne i gwałtowne skoki obciążenia |
| Bateria z dławikami odstrajającymi | Gdy w sieci są falowniki, LED-y, napędy i wyższe harmoniczne | Większa odporność na zakłócenia | Wyższy koszt i większe gabaryty |
| SVG | Obciążenia dynamiczne i szybkozmienne | Bardzo szybka reakcja i szeroki zakres pracy | Wyższy koszt zakupu |
| Aktywny filtr | Gdy problemem są także harmoniczne | Poprawia jakość energii szerzej niż sama kompensacja | Nie zawsze zastępuje klasyczną baterię |
Jeżeli mam do czynienia z obiektem o stabilnym profilu pracy, najpierw rozważam zwykłą baterię kondensatorów. Jeśli jednak obciążenie „pływa”, a w sieci są przekształtniki, to sama pojemność bywa zbyt prosta. Przy dużej dynamice lepiej sprawdzają się rozwiązania aktywne, bo nie wymagają tak agresywnego stopniowania jak klasyczny układ. Tę decyzję najlepiej poprzeć kilkudniowym pomiarem analizatorem jakości energii, a nie samym rachunkiem za prąd.
Skoro wiadomo już, jakie technologie istnieją, warto zejść poziom głębiej i sprawdzić, jaką rolę pełnią bezpieczniki w samej baterii kondensatorów.

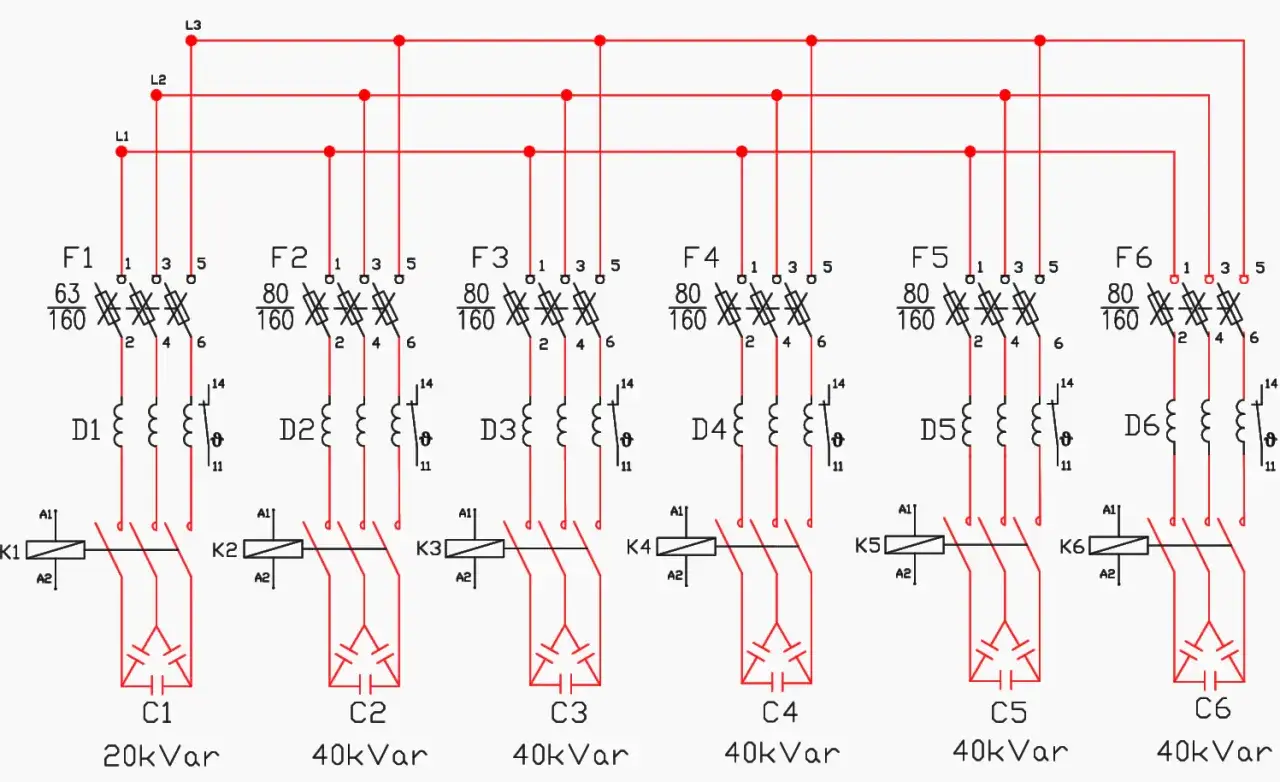

Bezpieczniki w baterii kondensatorów nie są dodatkiem, tylko elementem ochrony
W układach kompensacyjnych wkładka topikowa ma dużo ważniejsze zadanie niż zwykłe odcięcie zasilania przy zwarciu. Ma odizolować uszkodzony kondensator zanim dojdzie do uszkodzenia sąsiednich elementów, nadmiernego nagrzania albo rozerwania obudowy. W praktyce pojedyncza awaria w baterii złożonej z wielu równoległych członów potrafi uruchomić efekt domina, jeśli zabezpieczenie jest źle dobrane.Dlatego w takich układach stosuje się wkładki przeznaczone do baterii kondensatorowych, a nie przypadkową ochronę ogólnego przeznaczenia. W polskiej nomenklaturze spotyka się oznaczenie gPC dla wkładek do zabezpieczania baterii kondensatorowych. To nie jest detal katalogowy, tylko informacja, że charakterystyka ma być dopasowana do prądów udarowych, sposobu pracy i sposobu gaszenia łuku.
W praktyce ważne są trzy rzeczy naraz: miejsce montażu, napięcie znamionowe i prąd znamionowy wkładki. Zabezpieczenie powinno znaleźć się w każdej nieuziemionej gałęzi baterii lub w każdym torze, jeśli producent tak przewiduje. Dodatkowo dobrze jest dobrać wkładkę o napięciu nieco wyższym niż napięcie urządzenia. Dla układu 400 V często stosuje się wkładki 500 V, dla 500 V wkładki 690 V, a dla 690 V wkładki 1000 V. To praktyka wynikająca z warunków wyłączania, a nie z samej „zgodności na papierze”.
Ważny jest też sam mechanizm uszkodzenia. Kondensator nie psuje się tak jak zwykły odbiornik rezystancyjny. Gdy dielektryk przestaje wytrzymywać napięcie, powstaje bardzo mała impedancja, prąd gwałtownie rośnie, a temperatura i ciśnienie wewnątrz obudowy robią się niebezpieczne. Dobrze dobrana wkładka ma przerwać ten proces wcześniej, zanim uszkodzenie rozleje się na cały układ.
To naturalnie prowadzi do doboru samej wkładki, bo właśnie tutaj najłatwiej popełnić błąd, który później kosztuje najwięcej.
Jak dobrać wkładkę topikową do takiego układu
Ja nie zaczynam od symbolu na obudowie, tylko od obciążenia i warunków pracy. Najpierw sprawdzam prąd znamionowy kondensatora, liczbę stopni, częstotliwość przełączeń, obecność dławików oraz poziom harmonicznych. Dopiero potem wybieram zabezpieczenie. To ważne, bo ten sam kondensator w układzie spokojnym i w układzie z dużym prądem udarowym może wymagać zupełnie innej ochrony.
Jeżeli producent nie podaje własnych danych dla konkretnego rozwiązania, w praktyce spotyka się dobór wkładek na poziomie około 165-200% prądu znamionowego kondensatora dla układów do 600 V. Traktuję to jednak jako punkt wyjścia, a nie gotową receptę. Jeśli bateria jest często załączana, pracuje blisko transformatora albo w sieci są duże udary, margines może wyglądać inaczej. Tu nie ma miejsca na „zawsze taki sam” dobór.
| Typ wkładki | Gdzie ją rozważać | Co robi dobrze | Kiedy nie wystarczy |
|---|---|---|---|
| gPC | Baterie kondensatorów | Jest projektowana pod ten rodzaj obciążenia i szybciej izoluje uszkodzoną gałąź | Wymaga poprawnego doboru prądu i napięcia |
| gG | Ochrona ogólna obwodu zasilającego | Sprawdza się jako zabezpieczenie feederów i obwodów pomocniczych | Nie jest najbardziej precyzyjna dla pojedynczych członów kondensatorowych |
| aM | Obwody silnikowe | Dobrze znosi typowe warunki pracy silnika | Nie jest dobrym wyborem jako jedyna ochrona baterii kondensatorów |
| Wyłącznik nadprądowy | Proste obwody pomocnicze | Jest łatwy w obsłudze i wymianie | Może źle znosić prądy udarowe i nie dawać takiej ochrony jak wkładka topikowa |
Najczęściej patrzę też na selektywność z zabezpieczeniem nadrzędnym. Jeśli wkładka w polu kompensacyjnym zadziała, nie może od razu wyłączać całego obiektu. W przeciwnym razie mała awaria w jednym stopniu staje się problemem dla całej instalacji. To właśnie ten fragment projektu odróżnia poprawny układ od takiego, który tylko „jakoś działa”.
Gdy te zasady są jasne, od razu widać, jak łatwo popełnić błędy, które kończą się przepalaniem wkładek albo niszczeniem kondensatorów.
Najczęstsze błędy, które przepalają wkładki albo niszczą kondensatory
Najbardziej kosztowny błąd to dobór zabezpieczenia wyłącznie po prądzie znamionowym całej baterii. Wtedy ignoruje się prąd załączania, wpływ sąsiednich stopni i warunki pracy przy temperaturze wyższej niż nominalna. Efekt jest prosty: wkładki przepalają się zbyt wcześnie albo odwrotnie, są zbyt duże i nie chronią układu tak, jak powinny.
Drugim częstym problemem jest brak analizy harmonicznych. Jeśli w instalacji pracują falowniki, prostowniki, LED-y i zasilacze impulsowe, kondensator nie widzi już „czystej” sinusoidy. W takiej sytuacji zwykła bateria bez dławików może się przegrzewać, a wkładki będą pracowały w warunkach, których projektant nie przewidział. Przy wyraźnej zawartości harmonicznych lepiej od razu rozważyć rozwiązanie z dławikiem albo kompensator aktywny.
Trzeci błąd to traktowanie przepalonej wkładki jako powodu do założenia większej. To kuszące, bo układ „przestaje wybijać”, ale problem zostaje. Jeżeli przyczyna leży w uszkodzonym kondensatorze, złym styku, zbyt wysokim napięciu, przegrzaniu albo złym stopniowaniu mocy, większa wkładka tylko przesuwa moment awarii. Ja zawsze wolę usunąć przyczynę, a nie maskować objaw.
W praktyce widzę też drobniejsze, ale bardzo realne błędy: luźne połączenia śrubowe, zbyt małą wentylację szafy, montaż wkładek niezgodnych z napięciem pracy oraz mieszanie elementów różnych producentów bez sprawdzenia charakterystyk. Przy układach kompensacyjnych taki „szczegół” potrafi kosztować więcej niż cały moduł zabezpieczeń.
To prowadzi do końcowej, najpraktyczniejszej części: co sprawdzić przed montażem, żeby układ był stabilny od pierwszego dnia.
Zanim zamówisz układ, sprawdź te kilka rzeczy
Jeśli mam skrócić cały temat do jednej zasady, to brzmi ona tak: dobrze zaprojektowana kompensacja działa tylko wtedy, gdy zabezpieczenia są dopasowane do rzeczywistych warunków pracy. Dlatego przed montażem sprawdzam profil obciążenia, poziom harmonicznych, temperaturę w miejscu instalacji, liczbę stopni, typ sterowania i to, czy obiekt nie generuje już nadmiaru mocy pojemnościowej, na przykład po uruchomieniu fotowoltaiki.
- zbierz dane z faktur i, jeśli to możliwe, z analizatora jakości energii;
- ustal, czy problem jest stały, sezonowy czy dynamiczny;
- sprawdź, czy obciążenie ma charakter indukcyjny, pojemnościowy, czy mieszany;
- dobierz wkładki pod kątem prądu, napięcia i odporności na udary;
- zapewnij selektywność względem zabezpieczenia nadrzędnego;
- nie pomijaj chłodzenia i jakości połączeń w szafie.
Jeżeli ktoś pyta mnie, co najbardziej poprawia trwałość całego układu, odpowiadam bez wahania: nie „mocniejsze” bezpieczniki, tylko lepszy pomiar i bardziej uczciwy dobór. To właśnie wtedy układ przestaje być źródłem awarii, a zaczyna realnie obniżać koszty energii i poprawiać parametry pracy instalacji.
