Instalacja odgromowa ma jeden cel: przejąć energię wyładowania i bezpiecznie odprowadzić ją do ziemi, zanim uszkodzi dach, przewody albo elektronikę. Potocznie mówi się na nią piorunochron, ale sam zwód na dachu to za mało, jeśli w budynku są bezpieczniki, falownik PV i czuła automatyka. Poniżej pokazuję, jak działa cały układ ochrony, kiedy ma sens, ile zwykle kosztuje i gdzie najczęściej popełnia się błędy.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Bezpiecznik chroni przed przeciążeniem i zwarciem, a nie przed bezpośrednim uderzeniem pioruna.
- Skuteczna ochrona to zestaw: zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i ograniczniki przepięć.
- Jeśli budynek ma zewnętrzną ochronę odgromową, w rozdzielnicy zwykle potrzebny jest ogranicznik przepięć typu 1 lub 1+2.
- Dom z fotowoltaiką wymaga ochrony po stronie AC i DC, bo falownik i osprzęt są wrażliwe na skoki napięcia.
- O tym, czy system jest potrzebny, decyduje ocena ryzyka, a nie jeden prosty próg metrażu.
- Po montażu liczą się przeglądy i stan połączeń, bo zużyty element ochrony bywa niewidoczny z zewnątrz.
Jak działa ochrona odgromowa i czego nie załatwia sama

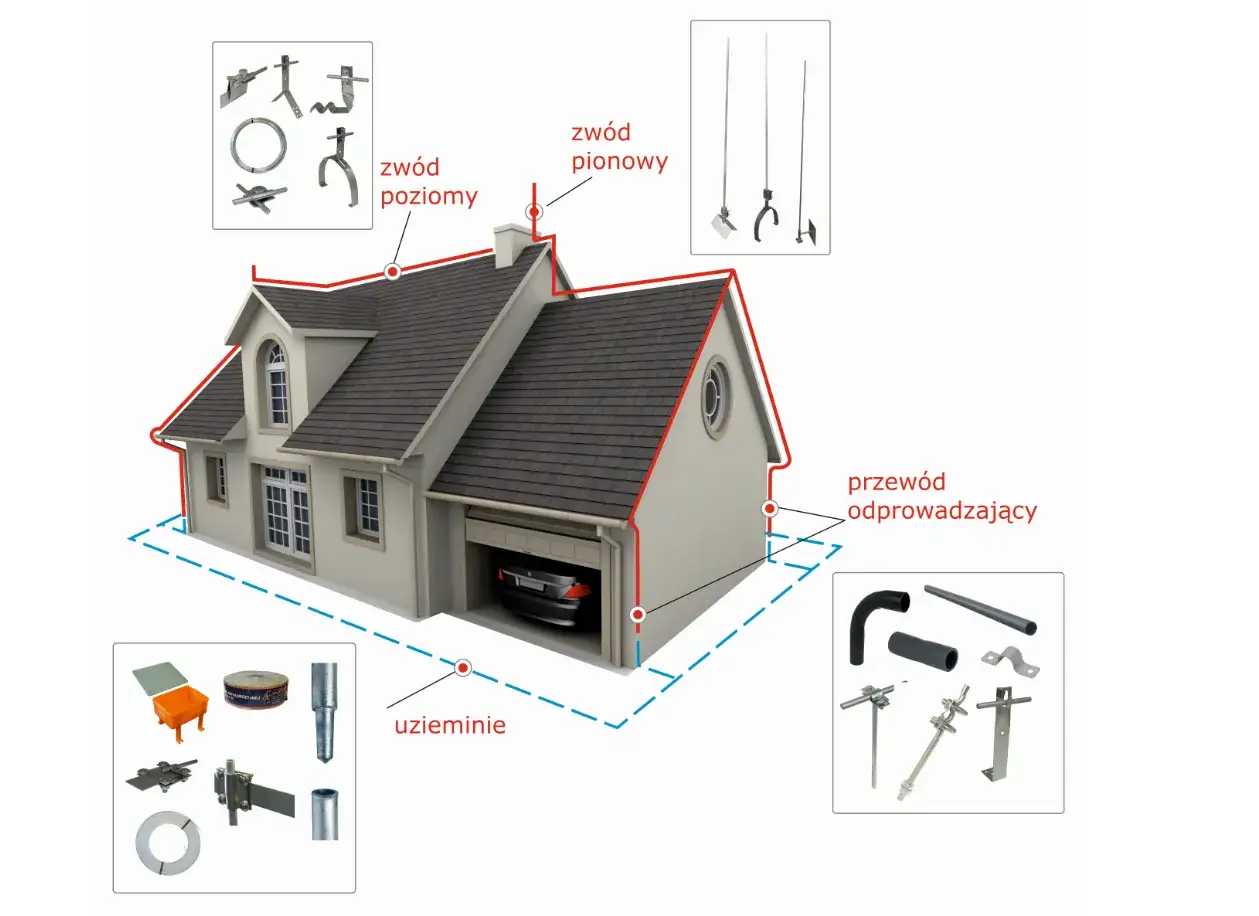

Ja zawsze rozdzielam dwie sprawy: ochronę przed bezpośrednim wyładowaniem i ochronę instalacji wewnętrznej. Zewnętrzny układ LPS (Lightning Protection System) przejmuje energię pioruna na dachu, prowadzi ją przewodami odprowadzającymi i rozprasza w uziomie. Dzięki temu nie cała energia trafia w konstrukcję budynku, więźbę, rynny czy instalację elektryczną.
To ważne, bo sam układ mechaniczny nie rozwiązuje wszystkiego. Nawet dobrze wykonane zwody nie zatrzymają przepięcia, które pojawia się w przewodach zasilających, skrętce od internetu albo przewodach monitoringu. Dlatego instalacja odgromowa i ochrona przeciwprzepięciowa muszą działać razem, a nie osobno.
W praktyce oznacza to jedno: budynek potrzebuje nie tylko metalowego elementu na dachu, ale całego systemu, który ma przewidzieć drogę prądu, wyrównać potencjały i ograniczyć skutki uboczne. To prowadzi do pytania, gdzie w tym układzie są bezpieczniki.
Bezpieczniki, wyłączniki i ograniczniki pracują w różnych rolach
To jeden z najczęstszych błędów w rozmowach o ochronie domu: ktoś zakłada, że skoro w rozdzielnicy są bezpieczniki, to temat jest zamknięty. Nie jest. Bezpiecznik albo wyłącznik nadprądowy reaguje na przeciążenie i zwarcie, czyli na sytuacje, w których płynie za duży prąd przez zbyt długi czas. Piorun to impuls o zupełnie innym charakterze.
| Element | Co robi | Przed czym chroni | Czego nie zastępuje |
|---|---|---|---|
| Bezpiecznik / wyłącznik nadprądowy | Odłącza obwód przy przeciążeniu lub zwarciu | Przewody, urządzenia, instalację przed przegrzaniem | Ochrony przed przepięciem i bezpośrednim wyładowaniem |
| RCD / różnicówka | Odłącza zasilanie przy prądzie upływu | Ludzi przed skutkami porażenia | Bezpiecznika i ogranicznika przepięć |
| Ogranicznik przepięć SPD | Ścina skok napięcia i odprowadza energię do uziomu | Elektronikę, falownik, automatykę, sprzęt RTV/IT | Pełnej ochrony budynku bez odpowiedniego uziemienia |
| Zewnętrzna instalacja odgromowa | Przejmuje i prowadzi prąd pioruna poza budynek | Dach, konstrukcję, ludzi i instalacje pośrednio | Samej ochrony urządzeń w rozdzielnicy |
Według Eaton, jeśli obiekt ma zewnętrzną ochronę odgromową, w praktyce stosuje się wyższy poziom ochrony przepięciowej, zwykle typu 1 lub 1+2, a nie sam podstawowy moduł „na wszelki wypadek”. Ja właśnie na tym etapie widzę różnicę między instalacją formalnie zrobioną a naprawdę użyteczną.
Krótko mówiąc: bezpiecznik chroni obwód, ogranicznik chroni elektronikę, a układ odgromowy przejmuje wyładowanie na zewnątrz. Jeśli jeden z tych elementów jest pominięty, cała ochrona traci sens. W domu z PV albo z rozbudowaną automatyką to szczególnie szybko wychodzi w praktyce.
Kiedy warto zaplanować ochronę w polskim domu
W Polsce nie ma sensu patrzeć na temat wyłącznie przez pryzmat „czy sąsiad ma, to ja też muszę”. O potrzebie decyduje ocena ryzyka zgodna z PN-EN 62305-2, czyli analiza położenia budynku, jego wysokości, konstrukcji, otoczenia i wyposażenia. Zresztą GUNB przypomina, że przy kontroli okresowej bada się nie tylko instalację elektryczną, ale też stan odgromówki, połączeń i uziemień.
Najczęściej ochronę warto przewidzieć, gdy budynek:
- stoi na otwartym terenie albo na wzniesieniu,
- ma dużą, prostą połać dachową i dużo metalowych elementów,
- mieści czułą elektronikę, automatykę domową, pompę ciepła lub serwer/monitoring,
- jest wyposażony w instalację fotowoltaiczną, anteny, wideodomofon albo system alarmowy,
- pełni funkcję usługową, przemysłową lub użyteczności publicznej, gdzie ryzyko przestoju jest realnym kosztem.
Nie lubię sztucznego straszenia, więc powiem wprost: sama obecność burz nie oznacza automatycznie obowiązkowego systemu na każdym domu. Ale jeśli budynek jest nowy, rozbudowany albo drogi w odtworzeniu, pominięcie ochrony bywa po prostu słabą decyzją ekonomiczną. A tam, gdzie dochodzi fotowoltaika, ten rachunek robi się jeszcze bardziej jednoznaczny.
Dom z fotowoltaiką potrzebuje ochrony po stronie dc i ac
Instalacja PV zmienia układ ryzyka, bo na dachu pojawiają się przewody prowadzone na dużej powierzchni, falownik i dodatkowe trasy kablowe. Właśnie dlatego ochrona przeciwprzepięciowa musi objąć stronę DC paneli i stronę AC po stronie sieci. W praktyce chodzi o to, żeby przepięcie nie przeszło z dachu do falownika, a potem do całej rozdzielnicy.
Najprościej myśleć o tym tak:
| Miejsce | Co montuje się zwykle | Po co |
|---|---|---|
| Rozdzielnica główna AC | SPD typu 1+2 albo 2, zależnie od układu ochrony | Ogranicza przepięcia z sieci i z wyładowań pośrednich |
| Strona DC przy falowniku lub w skrzynce stringowej | SPD do obwodów PV, często typu 2, a przy zewnętrznej ochronie odgromowej także rozwiązania klasy 1+2 | Chroni falownik i przewody między modułami a przekształtnikiem |
| Linie sygnałowe i monitoring | Ochronniki dla transmisji danych | Chroni komunikację, zdalny monitoring i automatykę |
Wytyczne dla takich układów wynikają m.in. z PN-HD 60364-7-712, czyli normy dotyczącej fotowoltaiki, oraz z serii PN-EN 62305. To jest ważne, bo sama instalacja paneli nie psuje ochrony odgromowej, ale źle poprowadzone przewody, brak separacji albo brak SPD potrafią już narobić szkód.
Ja przy PV zwracam uwagę na jeszcze jedną rzecz: nie chodzi tylko o to, żeby sprzęt przeżył bezpośrednie uderzenie. Chodzi też o to, by po burzy nie szukać przyczyny w falowniku, liczniku energii, routerze czy sterowniku pompy ciepła. To właśnie tam najczęściej wychodzą oszczędności zrobione na skróty.
Najczęstsze błędy, które psują efekt
W ochronie odgromowej błąd projektowy potrafi być droższy niż sam montaż. Z perspektywy praktyki najczęściej powtarzają się te problemy:
- opieranie całej ochrony wyłącznie na bezpiecznikach w rozdzielnicy,
- montowanie ogranicznika przepięć zbyt daleko od miejsca wprowadzenia kabla do budynku,
- brak połączeń wyrównawczych między instalacją odgromową, metalowymi elementami dachu i instalacją elektryczną,
- pomijanie ochrony po stronie DC w instalacji PV,
- zbyt długie przewody łączące SPD z szyną PE lub uziomem,
- brak późniejszej kontroli po modernizacji dachu, wymianie falownika lub dołożeniu paneli.
Najbardziej podstępny błąd jest jednak inny: zrobienie systemu „na papierze”, ale bez koordynacji między projektantem dachu, elektrykiem i wykonawcą fotowoltaiki. Wtedy każdy element osobno wygląda poprawnie, a razem nie współpracują tak, jak powinny. I to już nie jest detal, tylko realne ryzyko uszkodzenia sprzętu.
Ile to kosztuje i co trzeba sprawdzać po montażu
Jeśli chodzi o koszt, rynek w 2026 roku jest dość czytelny: dla domu jednorodzinnego kompletna instalacja odgromowa to zwykle wydatek od około 3 000 do 8 000 zł, a przy prostych, mniejszych domach niektóre oferty startują niżej. W bardziej typowych wycenach dla gotowego systemu widać dziś około 5 500 zł netto za stal ocynkowaną, około 6 100 zł netto za aluminium i około 8 800 zł netto za miedź, przy czym decydują dach, liczba elementów i region.
To tylko punkt odniesienia, ale wystarczająco dobry, by ocenić proporcje. Jeśli masz na dachu PV, a w domu pracuje pompa ciepła, magazyn energii i elektronika sterująca, to koszt ochrony jest zwykle dużo niższy niż potencjalna wymiana kilku urządzeń po burzy.
Po montażu nie zostawia się tego bez nadzoru. Jak podaje GUNB, okresowa kontrola wykonywana co najmniej raz na 5 lat obejmuje także badanie instalacji elektrycznej i odgromowej, w tym sprawdzenie stanu połączeń, osprzętu, zabezpieczeń, rezystancji izolacji oraz uziemień. Ja dodałbym do tego jeszcze prostą zasadę: po każdej większej modernizacji dachu, montażu nowych paneli albo po wyraźnym uszkodzeniu mechanicznym trzeba obejrzeć system szybciej niż za kilka lat.
W praktyce warto też sprawdzać wskaźniki na ogranicznikach przepięć, bo część z nich sygnalizuje zużycie modułu. To drobiazg, ale właśnie takie drobiazgi decydują o tym, czy ochrona działa, czy tylko zajmuje miejsce w rozdzielnicy.
Jak ułożyłbym ochronę, żeby była sensowna, a nie tylko formalna
Gdybym miał zaplanować taki układ od zera, zacząłbym od trzech kroków. Po pierwsze, ocena ryzyka i sprawdzenie, czy budynek naprawdę potrzebuje pełnej instalacji odgromowej. Po drugie, dobór uziemienia i połączeń wyrównawczych tak, aby prąd miał prostą drogę do ziemi. Po trzecie, dobranie ochronników przepięciowych do rozdzielnicy głównej, falownika PV i ewentualnych linii danych.
Najlepszy efekt daje układ warstwowy, a nie jeden cudowny element. Zewnętrzna ochrona przejmuje wyładowanie, SPD gasi przepięcia, a bezpieczniki i wyłączniki nadprądowe pilnują, żeby instalacja nie przegrzała się przy zwarciu. To właśnie ta współpraca ma sens w domu, który ma być bezpieczny przez lata, a nie tylko dobrze wyglądać po odbiorze.
Jeśli chcesz, żeby taki system rzeczywiście chronił budynek, traktuj go jak część projektu elektrycznego i PV, a nie jak dodatek kupowany na końcu. To oszczędza błędów, nerwów i kosztownych poprawek, a w ochronie przed wyładowaniami właśnie o to chodzi najbardziej.
