Solidny uziom zaczyna się od dobrze dobranego przewodnika w gruncie, a od jego jakości zależy skuteczność ochrony przeciwporażeniowej, odgromowej i połączeń wyrównawczych. W praktyce bednarka jest po prostu stalową taśmą używaną tam, gdzie potrzebne jest trwałe i przewidywalne połączenie z ziemią. Poniżej pokazuję, jak ją dobrać, jak układać, czego unikać i ile taki element realnie kosztuje.
Najważniejsze rzeczy o doborze, montażu i pomiarze uziemienia
- Najczęściej stosuje się ocynkowane przekroje 25x4 mm i 30x4 mm, bo dobrze łączą trwałość z ceną.
- O skuteczności układu decyduje nie tylko materiał, ale też ciągłość połączeń, głębokość ułożenia i ochrona przed korozją.
- Uziom wspiera ochronę przeciwporażeniową, odgromową oraz instalację fotowoltaiczną, jeśli jest poprawnie wpięty w cały system.
- Najczęstsze błędy to zbyt płytkie ułożenie, przypadkowe łączenia i brak pomiaru po zakończeniu prac.
- W kosztach trzeba uwzględnić nie tylko sam materiał, ale też złącza, robociznę, wykop i pomiary odbiorcze.

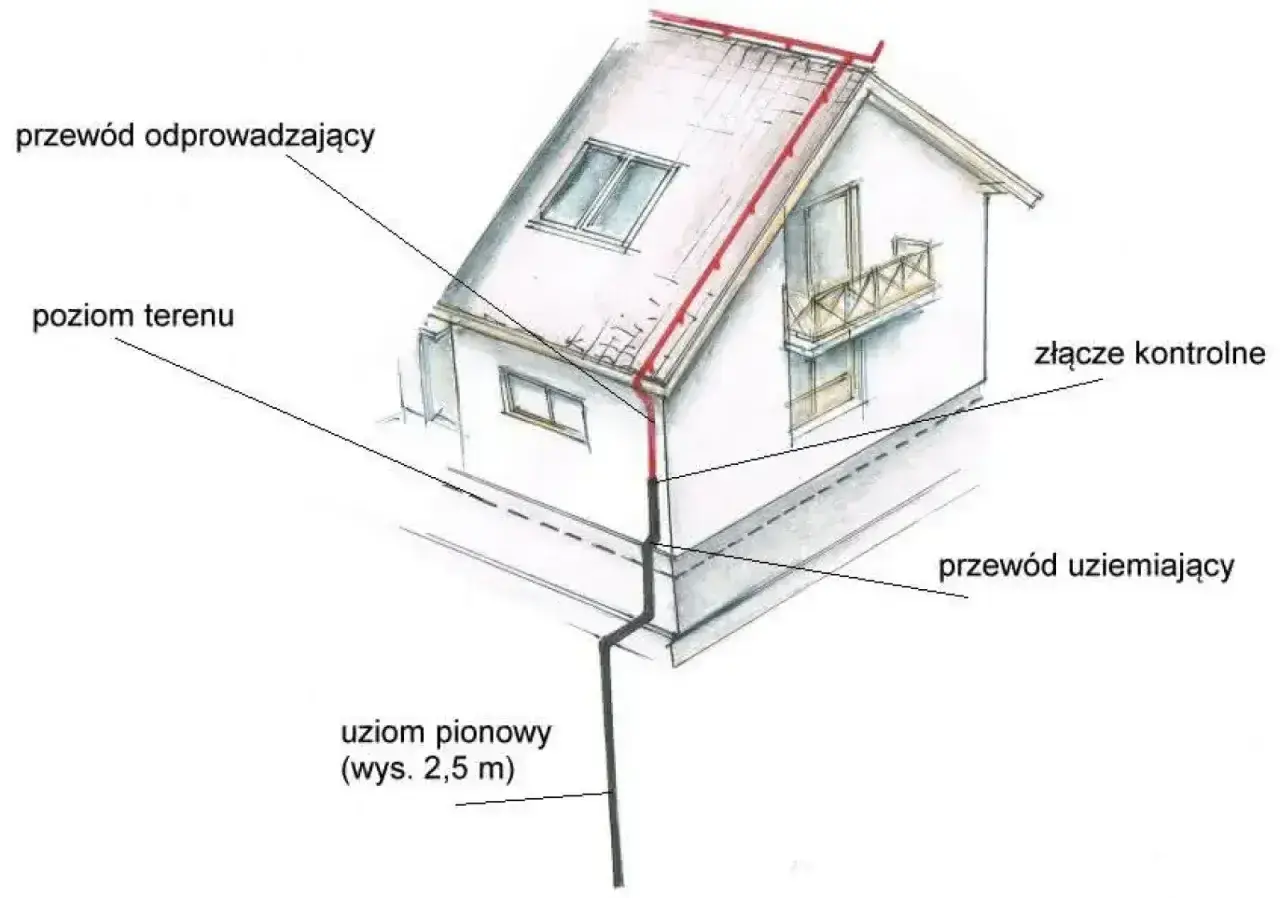

Do czego służy taśma uziemiająca w elektryce
Najprościej mówiąc, chodzi o stworzenie niskooporowej drogi do ziemi, dzięki której instalacja elektryczna i elementy metalowe budynku nie „pływają” na przypadkowych potencjałach. Taka taśma pracuje jako część uziomu, połączenia wyrównawczego albo instalacji odgromowej, czyli wszędzie tam, gdzie trzeba bezpiecznie rozproszyć ładunek lub prąd zwarciowy.
W praktyce rozróżniam dwa zadania. Pierwsze to bezpieczeństwo ludzi i urządzeń: ograniczenie napięcia dotykowego, czyli różnicy potencjałów, którą można odczuć przy dotknięciu metalowego elementu. Drugie to stabilizacja całego układu, zwłaszcza gdy w budynku działa fotowoltaika, falownik, ochrona przepięciowa albo zewnętrzna instalacja odgromowa.
Warto też nie mylić tej taśmy z przewodem ochronnym PE. PE biegnie w instalacji, a uziom w gruncie tworzy odniesienie do ziemi. To różne elementy, które współpracują, ale nie zastępują się nawzajem. Skoro już wiemy, po co ten element w ogóle istnieje, przechodzę do tego, jak dobrać właściwy wariant do konkretnej działki i budynku.
Jak dobrać przekrój i powłokę do warunków na działce
Ja zwykle patrzę na trzy rzeczy: warunki gruntowe, sposób montażu i planowaną trwałość całego układu. W polskich realizacjach najczęściej spotyka się przekroje 25x4 mm oraz 30x4 mm. To nie jest przypadek, bo oba warianty dobrze sprawdzają się w domach jednorodzinnych, przy uziomach otokowych i w fundamentach, a jednocześnie są dostępne i przewidywalne montażowo.
| Wariant | Waga 1 m | Krąg 25 kg | Kiedy ma sens | Co warto wiedzieć |
|---|---|---|---|---|
| 25x4 mm, ocynkowana | ok. 0,785 kg | ok. 31 m | Dom jednorodzinny, uziom fundamentowy, otok wokół budynku | To najczęstszy kompromis między ceną, dostępnością i trwałością |
| 30x4 mm, ocynkowana | ok. 0,96 kg | ok. 26 m | Większy obiekt, większe obciążenie mechaniczne, rozbudowana ochrona odgromowa | Jest sztywniejsza i cięższa, więc wygodniej znosi trudniejszy montaż |
| Wariant pomiedziowany lub nierdzewny | Zależnie od wykonania | Zależnie od producenta | Grunt agresywny korozyjnie, wyższe wymagania trwałości | Droższy, ale w trudnych warunkach może być bardziej opłacalny w całym cyklu życia |
W ofertach handlowych zwracam uwagę nie tylko na wymiary, ale też na zabezpieczenie powierzchni. Ocynk ogniowy to dziś najbezpieczniejszy wybór w standardowych warunkach gruntowych, bo daje rozsądną odporność korozyjną przy nadal akceptowalnej cenie. Jeśli grunt jest wilgotny, zasolony albo po prostu planujesz bardzo długi czas eksploatacji bez ingerencji, sens ma materiał bardziej odporny na korozję, ale to już powinno wynikać z projektu, a nie z samej reklamy produktu.
W praktyce nie szukam „najgrubszego” wariantu na ślepo. Szukam takiego, który da się poprawnie połączyć, zabezpieczyć i sprawdzić w pomiarze. A skoro dobór materiału mamy za sobą, czas na to, co zwykle decyduje o sukcesie albo porażce całego rozwiązania: sposób ułożenia.
Jak poprawnie ułożyć uziom w gruncie albo fundamencie
Tu najczęściej wygrywa staranność, a nie zakup droższego materiału. Dobrze wykonany uziom to taki, który ma ciągłość, odpowiednią głębokość, sensowne połączenia i da się go zweryfikować po montażu. Bez tego nawet solidny płaskownik nie zagwarantuje dobrego wyniku.
Uziom fundamentowy
To rozwiązanie, które najbardziej lubię przy nowym budynku, bo daje najlepszy start. Element metalowy trafia do fundamentu jeszcze przed zalaniem betonem, dzięki czemu pracuje w stabilnym środowisku i zwykle ma długą żywotność. Warunek jest jeden: trzeba zachować ciągłość połączeń i nie liczyć na to, że „beton wszystko załatwi”.
W takim układzie połączenia wykonuję tak, aby były trwałe i możliwe do sprawdzenia. Jeśli w konstrukcji pojawiają się dylatacje, stosuję mostki kompensacyjne, bo przerwanie ciągłości w tym miejscu potrafi zniszczyć cały efekt.
Przeczytaj również: Ile zarabia elektryk na kopalni? Zaskakujące wynagrodzenia i benefity
Uziom otokowy
To rozwiązanie wokół budynku, zwykle układane na głębokości około 0,6-0,8 m. Gdy taśma biegnie razem z kablem w jednym wykopie, odkładam ją co najmniej 10 cm poniżej dna rowu kablowego. Taki odstęp ułatwia zachowanie porządku w wykopie i ogranicza ryzyko uszkodzeń mechanicznych.
W otoku ważne są łagodne łuki zamiast ostrych załamań. Ostre gięcia nie poprawiają niczego, za to utrudniają montaż i potrafią osłabić trwałość połączeń. Z mojego doświadczenia lepiej poświęcić chwilę na spokojne prowadzenie trasy niż potem poprawiać wszystko po zasypaniu gruntem.
- Najpierw wyznaczam trasę i sprawdzam, gdzie uziom ma się wpiąć do głównej szyny wyrównawczej.
- Potem pilnuję głębokości i warunków zasypu, zwłaszcza w miejscu połączeń.
- Połączenia wykonuję spawaniem, zgrzewaniem egzotermicznym albo certyfikowanymi zaciskami do pracy w gruncie.
- Każdy styk zabezpieczam antykorozyjnie, bo surowa spoina w ziemi to proszenie się o problem po kilku sezonach.
- Na końcu robię pomiar ciągłości i rezystancji uziemienia, bo bez wyniku w praktyce nie mam pewności, że układ działa tak, jak powinien.
W instalacjach przebudowywanych albo dobudowywanych zwracam jeszcze uwagę na połączenia istniejącej konstrukcji metalowej i na to, czy nowy odcinek nie tworzy przypadkowej przerwy w całym układzie. To prowadzi już prosto do najczęstszych błędów, a tych w praktyce widzę naprawdę dużo.
Najczęstsze błędy, które podnoszą rezystancję zamiast ją obniżać
- Zbyt płytkie ułożenie elementu w gruncie, przez co układ pracuje w suchszej, mniej przewodzącej warstwie.
- Łączenie odcinków przypadkowymi śrubami lub zaciskami, które nie są przewidziane do pracy w ziemi.
- Brak zabezpieczenia miejsc spawanych i zgrzewanych przed korozją.
- Mieszanie różnych metali bez przemyślenia korozji galwanicznej, na przykład łączenie miedzi i stali bez właściwego osprzętu.
- Pominięcie pomiaru końcowego, czyli zrobienie instalacji „na wiarę”.
- Zakładanie, że samo zbrojenie fundamentu lub kawałek stali w ziemi wystarczy bez sprawdzenia ciągłości i rezystancji.
Osobno traktuję też rozwiązania reklamowane jako aktywne lub chemiczne. Bywają użyteczne w trudnych warunkach, ale nie są dla mnie uniwersalnym skrótem, który można wrzucić do każdego projektu. Jeśli grunt jest kłopotliwy, często skuteczniej dołożyć kolejny odcinek, poprawić trasę albo rozbudować układ niż liczyć na cudowny produkt. Z tych samych powodów temat robi się szczególnie ważny przy fotowoltaice i ochronie odgromowej, gdzie błędy w uziemieniu szybko wychodzą w praktyce.
Dlaczego to ma znaczenie w fotowoltaice i ochronie odgromowej
Przy instalacjach PV patrzę na cały system, a nie na pojedynczy element. Konstrukcja nośna, ramy modułów, falownik, ograniczniki przepięć i główna szyna wyrównawcza powinny działać razem, bo dopiero wtedy instalacja zachowuje się przewidywalnie podczas zwarcia, przepięcia albo wyładowania atmosferycznego. Sama obecność paneli nie tworzy jeszcze bezpieczeństwa.
W praktyce najważniejsze są dwa scenariusze. Pierwszy to dachówka lub dach blaszany, gdzie trzeba dobrze zgrać uziemienie konstrukcji z istniejącym budynkiem i ewentualną instalacją odgromową. Drugi to instalacja gruntowa, w której układ uziemiający zwykle ma więcej swobody, ale nadal musi być policzony, połączony i zmierzony. W obu przypadkach działają te same zasady: ciągłość, odporność korozyjna i poprawny pomiar odbiorczy.
Tu pojawia się też kwestia norm, przede wszystkim tych dotyczących instalacji niskiego napięcia, uziemień i ochrony odgromowej. Nie chodzi o to, by inwestor znał ich numery na pamięć. Ważne jest, by wykonawca nie improwizował i nie robił osobnego „uziemienia do wszystkiego” w przypadkowym miejscu. Jeśli budynek ma już ochronę odgromową, nowa instalacja PV powinna być z nią spójna projektowo, a nie doklejona z boku.
Po takim połączeniu przychodzi kolejny naturalny temat: ile to wszystko kosztuje i gdzie budżet potrafi uciec szybciej, niż się wydaje.
Ile kosztuje materiał i co doliczyć do budżetu
Ceny w handlu detalicznym są rozstrzelone, ale da się podać sensowne widełki. W ofertach kręgi 25 kg dla przekroju 25x4 mm kosztują obecnie około 227,19 zł brutto i dają mniej więcej 31 m materiału, czyli około 7,3 zł za metr. Dla 30x4 mm ten sam poziom ceny przy około 26 m przekłada się na blisko 8,7 zł za metr. Krótkie odcinki sprzedawane na metry bywają wyraźnie droższe, więc przy większej inwestycji krąg zwykle wychodzi korzystniej.
| Pozycja | Orientacyjny koszt | Co wpływa na cenę |
|---|---|---|
| Taśma 25x4 mm, ocynkowana | ok. 227 zł brutto za krąg 25 kg, czyli ok. 7,3 zł/m | Przekrój, powłoka cynku, długość kręgu, forma zakupu |
| Taśma 30x4 mm, ocynkowana | ok. 227 zł brutto za krąg 25 kg, czyli ok. 8,7 zł/m | Większa masa i sztywność, zwykle nieco wyższy koszt w przeliczeniu na metr |
| Krótszy odcinek detaliczny | Przykładowo 4 m za 65 zł, czyli ok. 16,25 zł/m | Małe opakowanie, sprzedaż na odcinki, marża detaliczna |
| Pomiar rezystancji uziemienia | Zwykle ok. 100-220 zł | Zakres badania, dojazd, rodzaj obiektu, liczba punktów pomiarowych |
| Dodatkowe koszty | Zależne od projektu | Złącza, zgrzewanie lub spawanie, wykop, zabezpieczenie antykorozyjne, dokumentacja |
Jeśli ktoś pyta mnie, gdzie najczęściej „ucieka” budżet, odpowiadam bez wahania: nie na samej taśmie, tylko na łączeniach, robociźnie i pomiarach. To właśnie te elementy decydują, czy układ będzie działał przez lata, czy tylko dobrze wyglądał w dniu montażu. Połączenie tych kosztów z kontrolą jakości prowadzi już do ostatniego, bardzo praktycznego etapu: odbioru przed zasypaniem lub przed uruchomieniem instalacji.
Co sprawdzić przed zasypaniem wykopu albo odbiorem instalacji
- Czy wszystkie odcinki mają zachowaną ciągłość i nie ma przerw w trasie uziomu.
- Czy połączenia w gruncie, w betonie i na dylatacjach są wykonane zgodnie z projektem.
- Czy miejsca spawane, zgrzewane i skręcane są zabezpieczone przed korozją.
- Czy wykonano pomiar rezystancji uziemienia oraz pomiar ciągłości połączeń wyrównawczych.
- Czy instalacja PV, konstrukcja nośna i ograniczniki przepięć są wpięte do tego samego logicznego układu ochrony.
- Czy wykonawca zostawił protokół i dokumentację, które da się później wykorzystać przy przeglądzie albo rozbudowie systemu.
Jeśli miałbym wskazać jeden detal, który najczęściej odróżnia dobrą instalację od przeciętnej, to nie jest nim sama grubość materiału, tylko jakość połączeń i wynik pomiaru po montażu. To właśnie one przesądzają o tym, czy układ rzeczywiście chroni budynek, czy tylko dobrze wygląda na etapie robót.
