Uziom fundamentowy to jeden z tych elementów, o których najłatwiej zapomnieć na etapie projektu, a potem najtrudniej naprawić po zalaniu betonu. Dobrze wykonany stabilizuje ochronę przeciwporażeniową, pomaga przy odgromówce i porządkuje połączenia wyrównawcze w całym budynku. W tym tekście pokazuję, jak działa, kiedy wystarcza samo rozwiązanie w fundamencie, kiedy trzeba je rozbudować oraz ile realnie może kosztować.
Najważniejsze informacje o uziemieniu w fundamencie
- To rozwiązanie trzeba zaplanować przed betonowaniem, bo późniejsze poprawki są już dużo droższe i mniej eleganckie.
- W polskich przepisach zbrojenia fundamentów i metalowe elementy w fundamentach są wskazane jako elementy, które mogą pełnić funkcję uziomu instalacji elektrycznej.
- Najwięcej daje ciągłość połączeń, poprawne wyprowadzenie przewodu do GSU i zgodność materiałów z warunkami korozyjnymi.
- Sam fundament nie zawsze wystarczy, zwłaszcza przy większym obiekcie, słabym gruncie albo rozbudowanej ochronie odgromowej.
- Przy fotowoltaice i ogranicznikach przepięć dobre uziemienie ma duże znaczenie, ale nie zastępuje SPD ani osobnej analizy ochrony odgromowej.
- Na etapie budowy to zwykle wydatek liczony w metrach bieżących, a nie jeden z najbardziej kosztownych punktów całej inwestycji.
Czym jest i jaką rolę pełni w budynku
W praktyce chodzi o część układu uziemiającego, która jest zamknięta w fundamencie albo z nim trwale połączona. Najczęściej wykorzystuje się zbrojenie ław lub płytę fundamentową, a w budynkach bez pełnego zbrojenia także dodatkowy element metalowy umieszczony w fundamencie. To nie jest ozdobny dodatek do projektu, tylko element, który ma bezpiecznie odprowadzić prąd do ziemi i utrzymać możliwie wyrównane potencjały metalowych części budynku.
W polskich warunkach sprawa jest jasna: rozporządzenie dotyczące warunków technicznych wprost wskazuje zbrojenia fundamentów oraz metalowe konstrukcje budynków jako elementy, które mogą pełnić funkcję uziomu instalacji elektrycznej. Dla mnie to ważny sygnał praktyczny, bo pokazuje, że nie mówimy o rozwiązaniu niszowym, tylko o standardowym elemencie dobrze zaprojektowanej instalacji.
Warto przy tym odróżnić sam uziom od całej ochrony odgromowej. Uziemienie w fundamencie nie zastępuje piorunochronu, ograniczników przepięć ani połączeń wyrównawczych, ale bardzo często staje się ich fundamentem w sensie technicznym i organizacyjnym. Im lepiej jest zaplanowane, tym mniej improwizacji zostaje na etapie wykończenia instalacji.
To prowadzi do najważniejszej części: jak wykonać cały układ tak, żeby działał po zalaniu betonu, a nie tylko na rysunku w projekcie.
Jak wykonuje się to na etapie zbrojenia
Najlepszy moment na wykonanie takiego układu to etap zbrojenia i szalowania fundamentów. Po betonie nie ma już miejsca na swobodne poprawki, dlatego wszystkie punkty styku, wyprowadzenia i miejsca kontroli trzeba uzgodnić wcześniej z elektrykiem, kierownikiem budowy i ekipą zbrojarską.
- Ustala się punkt wyprowadzenia do głównej szyny uziemiającej, czyli GSU.
- Zapewnia się ciągłość elektryczną całego układu, czyli połączenie wszystkich elementów tak, by nie było przerw w przewodzeniu.

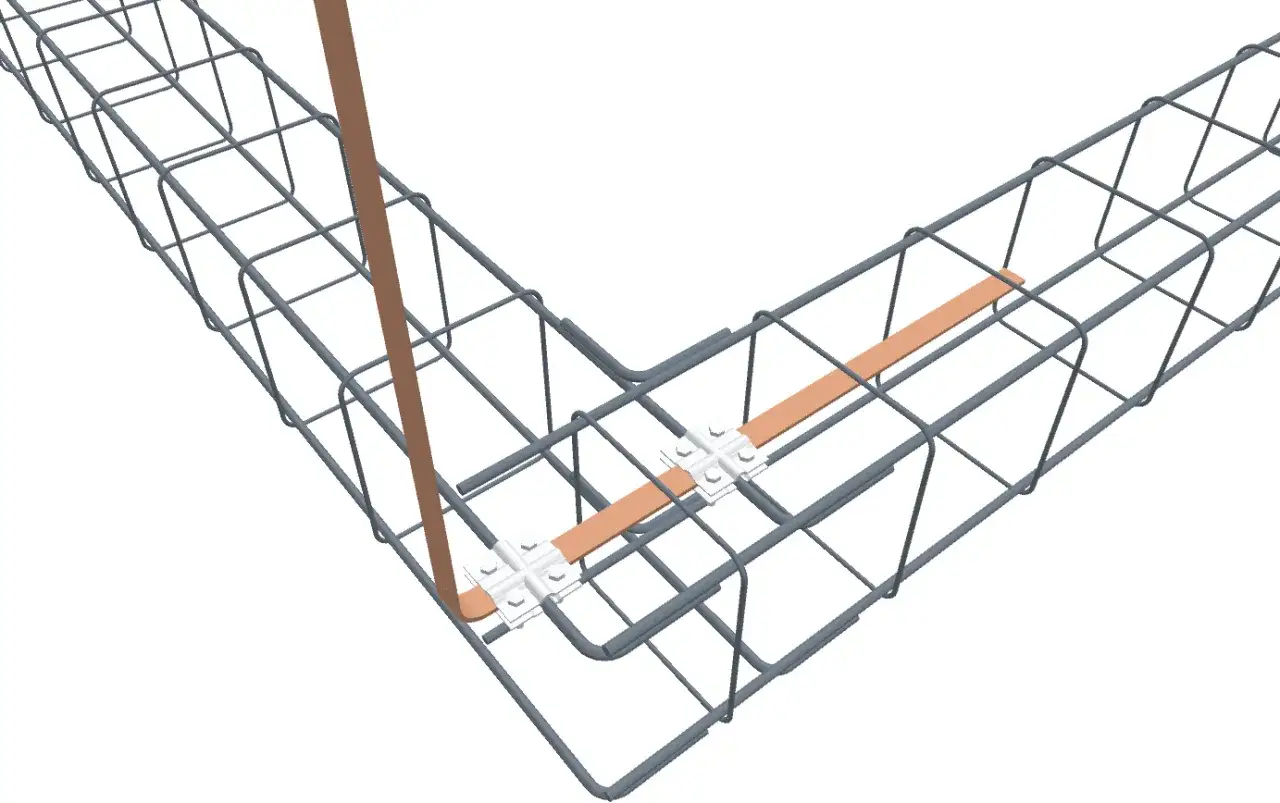

- Jeśli wykorzystuje się zbrojenie jako element uziemiający, łączy się je zgodnie z projektem, a nie przypadkowo „tam, gdzie akurat wygodnie”.
- Wyprowadza się przewód lub zacisk w miejscu dostępnym po zakończeniu robót, tak aby dało się go potem skontrolować i połączyć z resztą instalacji.
- Chroni się miejsce wyjścia przed uszkodzeniem mechanicznym i korozją na styku z innymi metalami.
- Po wykonaniu całości robi się kontrolę i dokumentację przed zasypaniem lub zakryciem elementów.
Jeśli fundament jest dobrze zbrojony, taki układ bywa prosty i bardzo skuteczny. Jeśli zbrojenie jest szczątkowe, przerywane albo projekt przewiduje konstrukcję specjalną, stosuje się inne rozwiązanie albo rozbudowuje system o dodatkowe elementy. Tu nie ma miejsca na zasadę „jakoś to będzie”, bo później każdy błąd wychodzi w kosztach i w pomiarach.
W praktyce często spotykam dwa scenariusze. W domu jednorodzinnym wystarcza dobrze przygotowane uziemienie fundamentowe z jednym lub kilkoma wyprowadzeniami. W obiekcie większym, z rozbudowaną techniką budynkową albo ochroną odgromową, ten sam fundament staje się tylko jednym z elementów całego systemu. I właśnie wtedy pojawia się pytanie, czy sam fundament wystarczy.Kiedy wystarcza, a kiedy trzeba dołożyć otok lub szpilki
Nie każdy budynek da się „załatwić” samym fundamentem. Najczęściej decydują o tym: powierzchnia obiektu, rodzaj fundamentu, warunki gruntowe, obecność piwnicy oraz wymagania związane z ochroną odgromową i wyposażeniem elektrycznym. Dobrze wykonany fundament daje solidną bazę, ale nie zawsze zapewnia wymaganą skuteczność całego układu.
| Rozwiązanie | Kiedy ma sens | Najmocniejsza strona | Ograniczenie |
|---|---|---|---|
| Uziemienie w fundamencie | Nowy dom, etap stanu surowego, dostęp do zbrojenia | Trwałość, brak dodatkowych robót wokół budynku, niski koszt wykonania na etapie budowy | Wymaga decyzji przed betonowaniem |
| Otok wokół budynku | Gdy trzeba poprawić parametry albo rozbudować układ | Łatwo zwiększa powierzchnię odprowadzania prądu | Wymaga robót ziemnych dookoła domu |
| Szpilki pionowe | Gdy grunt jest trudny lub potrzebna jest dodatkowa rezerwa | Można je dołożyć po etapie fundamentów | Parametry mocno zależą od gruntu i głębokości wbicia |
Jeśli pytasz mnie, co zwykle robi największą różnicę, odpowiem prosto: ciągły, dobrze połączony układ z sensownie wyprowadzonym punktem podłączenia. Sama liczba metrów przewodu nie załatwia sprawy, jeśli po drodze są przypadkowe przerwy, słabe styki albo materiały, które nie powinny współpracować ze sobą w jednym środowisku korozyjnym.
Warto też pamiętać o sytuacjach, w których fundament trzeba rozbudować. Dotyczy to zwłaszcza obiektów o małej powierzchni podstawy, budynków narażonych na wyższe ryzyko wyładowań, a także instalacji, w których równolegle pracują fotowoltaika, rozbudowana elektronika i ograniczniki przepięć. Wtedy fundament jest bazą, ale nie całym rozwiązaniem. To naturalnie prowadzi do błędów, które najczęściej psują efekt.
Najczęstsze błędy, które psują cały efekt
Tu zwykle nie chodzi o jeden dramatyczny błąd, tylko o serię drobnych zaniedbań. Każde z osobna wydaje się małe, ale razem potrafią zrujnować sens całego układu.
- Brak ciągłości elektrycznej - zbrojenie wygląda poprawnie, ale nie wszystkie odcinki są faktycznie połączone.
- Wyprowadzenie w złym miejscu - później nie da się wygodnie połączyć układu z GSU albo z pozostałymi elementami instalacji.
- Łączenie przypadkowych metali - różne materiały mogą wejść w niekorzystną korozję elektrochemiczną, zwłaszcza gdy ktoś improwizuje przy detalach.
- Brak kontroli przed zalaniem - po betonie nie sprawdzi się już wszystkiego tak łatwo, jak na etapie montażu.
- Mylenie uziomu z ochronnikiem przepięć - jedno bez drugiego nie daje pełnej ochrony, szczególnie przy instalacji fotowoltaicznej.
- Utrudniony dostęp do punktu podłączenia - jeśli potem trzeba kuć lub odkopywać, koszty rosną nieproporcjonalnie do skali problemu.
Przy odbiorze nie wystarcza szybkie „jest połączone, więc będzie działać”. Instalację trzeba sprawdzić, opisać i w razie potrzeby zmierzyć zgodnie z zasadami sprawdzania odbiorczego i okresowego. PN-HD 60364-6 porządkuje właśnie ten etap, a z praktycznego punktu widzenia oznacza to jedno: po wykonaniu uziemienia nie można liczyć na pamięć ekipy, tylko na dokument i wynik pomiaru.
Kiedy ten etap jest dopięty, dopiero wtedy ma sens rozmowa o tym, jak układ współpracuje z fotowoltaiką i ochroną przepięciową.
Dlaczego ma znaczenie przy fotowoltaice i ochronie przepięciowej
Na portalu o energii i fotowoltaice ten wątek jest szczególnie ważny. Instalacja PV pracuje z elektroniką wrażliwą na przepięcia, a po stronie dachu i konstrukcji pojawia się dodatkowy metalowy osprzęt, który trzeba włączyć do całego układu połączeń wyrównawczych. Dobre uziemienie zmniejsza ryzyko problemów przy wyładowaniach i poprawia warunki pracy ograniczników przepięć.
Nie lubię uproszczenia, że „dobry uziom załatwia wszystko”, bo to po prostu nieprawda. Uziemienie nie zastępuje SPD ani osobnej analizy ryzyka, ale bez niego ograniczniki i ochrona odgromowa mają słabszy punkt odniesienia. W domach z fotowoltaiką, metalowym dachem, rozdzielnią techniczną albo dodatkowymi odbiornikami ta różnica jest bardzo odczuwalna.
Praktycznie wygląda to tak: im wcześniej projektant przewidzi układ uziemiający, tym łatwiej później połączyć inwerter, konstrukcję PV, metalowe elementy budynku i główną szynę uziemiającą. Nie trzeba wtedy poprawiać instalacji po tynkach ani prowadzić nieestetycznych, prowizorycznych obejść. To oszczędność czasu, ale też zwykła poprawa jakości całego systemu energetycznego domu.
Skoro mowa o jakości, warto jeszcze spojrzeć na pieniądze, bo to najczęstszy argument za odkładaniem tego elementu „na później”.
Ile to kosztuje i jak czytać wycenę
W 2026 roku najłatwiej odnieść się do robót podobnych, czyli ułożenia bednarki uziemiającej z montażem i podłączeniem. Aktualny cennik KB.pl pokazuje stawki rzędu 57,40-64,40 zł/mb w zależności od regionu, a w praktyce to dobry punkt odniesienia do oceny wycen przy nowych domach. Przy prostym budynku, gdzie trzeba ułożyć 20-30 metrów elementu liniowego i doliczyć wyprowadzenia, orientacyjny koszt samego odcinka bazowego może zamknąć się mniej więcej w przedziale 1 150-1 930 zł.
To oczywiście szacunek, nie sztywna oferta. Na cenę wpływają przede wszystkim:
| Czynnik | Dlaczego podbija cenę |
|---|---|
| Rodzaj fundamentu | Płyta, ławy i konstrukcje mieszane wymagają innego prowadzenia połączeń. |
| Liczba wyprowadzeń | Każdy dodatkowy punkt podłączenia to więcej pracy i materiału. |
| Warunki korozyjne | Materiał trzeba dobrać do środowiska, a nie tylko do najniższej ceny. |
| Dodatkowy otok lub szpilki | Jeśli sam fundament nie wystarcza, system trzeba rozbudować o kolejne elementy. |
| Pomiar i protokół | Odbiór powinien być udokumentowany, a to też jest część usługi. |
Najważniejsza rzecz, jaką powtarzam inwestorom, jest prosta: to rozwiązanie jest najtańsze wtedy, gdy robi się je razem z fundamentem. Jeśli ktoś przypomni sobie o nim po zakończeniu robót ziemnych, oszczędność znika w kosztach odkopywania, przeróbek i dodatkowych elementów na zewnątrz budynku. Z ekonomicznego punktu widzenia odkładanie tego na później zwykle nie ma sensu.
Jeżeli chcesz mieć do tego spójne podejście, potraktuj uziemienie jako część całego systemu energetycznego domu, a nie osobny detal z listy zakupów. To szczególnie ważne tam, gdzie w grę wchodzą PV, ochrona przepięciowa i większa ilość elektroniki niż kiedyś. Z tego powodu kończę artykuł krótką listą rzeczy, które naprawdę warto sprawdzić przed zalaniem betonu.
Co sprawdzić przed zalaniem betonu, żeby nie wracać do tematu
Najlepiej podejść do tego jak do krótkiej kontroli technicznej, a nie formalności. Jeśli wszystkie punkty są dopięte teraz, później oszczędzasz czas, pieniądze i nerwy.
- Czy projektant lub elektryk wskazał konkretny punkt wyprowadzenia do GSU.
- Czy połączenia mają zachowaną ciągłość i zostały wykonane zgodnie z projektem.
- Czy element wyprowadzony z fundamentu będzie po zalaniu nadal dostępny do kontroli.
- Czy materiały dobrano do środowiska, w którym będą pracować przez lata.
- Czy instalacja PV, ograniczniki przepięć i połączenia wyrównawcze są uwzględnione już na poziomie koncepcji.
- Czy przewidziano pomiar i protokół odbiorczy po zakończeniu robót.
Jeżeli mam wskazać jedną praktyczną zasadę, to jest nią ta: uzgadnia się to przed betonowaniem, nie po tynkach. Właśnie wtedy ten element robi największą różnicę, bo pozostaje niewidoczny, trwały i gotowy do pracy razem z resztą instalacji budynku.
