Dobrze wykonane uziemienie domu decyduje o tym, czy instalacja elektryczna będzie bezpieczna także wtedy, gdy pojawi się awaria, przepięcie albo uszkodzenie urządzenia. Ja patrzę na ten temat nie przez pryzmat jednego przewodu w ziemi, tylko całego układu: uziomu, przewodów ochronnych, połączeń wyrównawczych, szyny uziemiającej i zabezpieczeń. W tym artykule pokazuję, jak to działa w budynku mieszkalnym, które rozwiązanie wybrać w nowym domu i na ile realnie trzeba się przygotować kosztowo.
Najważniejsze fakty o uziemieniu w domu
- W nowym budynku najlepiej zaplanować uziom już na etapie fundamentów, bo późniejsza poprawka jest droższa i bardziej inwazyjna.
- RCD nie zastępuje uziomu - oba elementy mają inne zadania i działają najlepiej razem.
- W praktyce liczą się nie tylko metry bednarki, ale też ciągłość przewodów ochronnych, połączenia wyrównawcze i pomiary.
- W starszych domach, zwłaszcza z dawną instalacją, często trzeba modernizować cały układ ochronny, a nie tylko pojedyncze gniazdko.
- Orientacyjny koszt ułożenia bednarki to zwykle ok. 50-85 zł/mb wraz z robocizną i materiałem, zależnie od trudności prac.
- Po większej przeróbce albo po kilku latach użytkowania warto zrobić kontrolę instalacji, zamiast zakładać, że wszystko nadal jest w porządku.
Dlaczego poprawne uziemienie w domu ma znaczenie
Najprościej mówiąc, układ uziemiający ma dać prądowi bezpieczną drogę odprowadzenia w sytuacji awaryjnej. Gdy izolacja przewodu zawiedzie albo metalowa obudowa urządzenia znajdzie się pod napięciem, dobrze zaprojektowany system ogranicza ryzyko porażenia i pomaga zabezpieczeniom zadziałać tam, gdzie trzeba. To nie jest dodatek „na wszelki wypadek”, tylko podstawowy element ochrony przeciwporażeniowej.
W domu jednorodzinnym uziemienie ma też znaczenie dla ochrony przeciwprzepięciowej i odgromowej. Przy coraz większej liczbie elektroniki, ładowarek, sterowników, falowników czy pomp ciepła każdy skok napięcia kosztuje więcej niż kiedyś: nie tylko w naprawie, ale też w utracie danych lub uszkodzeniu automatyki. Ja zawsze przypominam jedno: wyłącznik różnicowoprądowy jest bardzo ważny, ale nie zastępuje prawidłowego uziomu.
W praktyce o bezpieczeństwie decyduje więc nie jeden element, tylko cały łańcuch połączeń i zabezpieczeń. Kiedy to rozumiesz, łatwiej odróżnić instalację rzeczywiście dobrze wykonaną od takiej, która tylko wygląda „normalnie” na pierwszy rzut oka. Żeby to ocenić, trzeba wiedzieć, z czego ten układ się składa.
Z czego składa się układ ochronny w budynku
W domu nie mówiłbym o jednym „uziemieniu”, tylko o systemie ochronnym. Na jego skuteczność składają się różne elementy, które muszą być ze sobą połączone i sprawdzone pomiarowo. Najważniejsze z nich warto znać, bo to właśnie one przesądzają o jakości całej instalacji.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Uziom | Odprowadza ładunki i prąd zwarciowy do gruntu | Materiał, głębokość, odporność na korozję, jakość połączeń |
| Przewód ochronny PE | Łączy metalowe obudowy urządzeń z układem ochronnym | Kolor żółto-zielony, ciągłość, poprawne podłączenie do gniazd i rozdzielnicy |
| Główna szyna uziemiająca | Jest centralnym punktem łączenia uziomu i przewodów ochronnych | Dostępność do kontroli, oznaczenie, porządek połączeń |
| Połączenia wyrównawcze | Wyrównują potencjały między metalowymi częściami budynku | Rury, konstrukcje metalowe, instalacje techniczne, szczególnie w strefach wilgotnych |

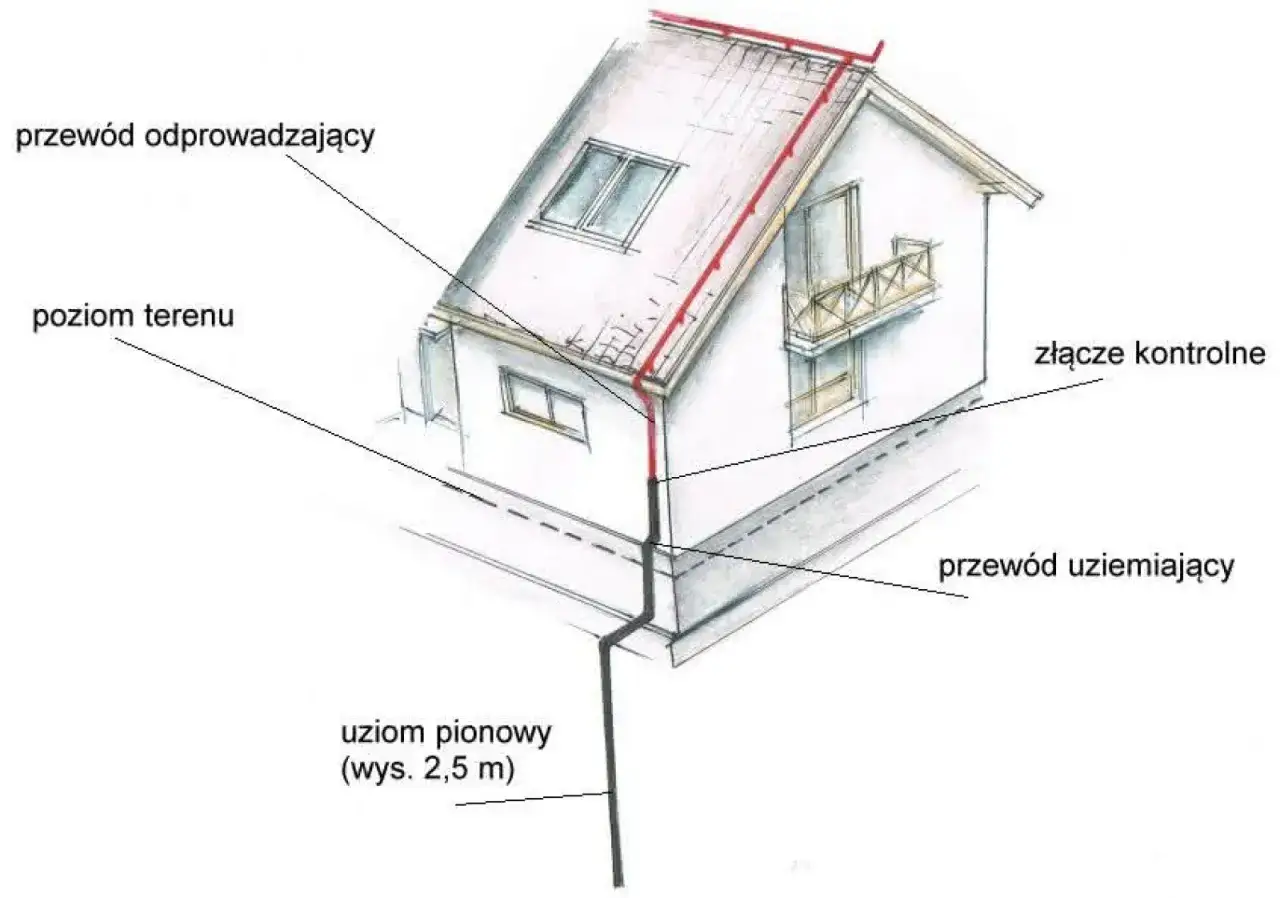

Między główną szyną uziemiającą a uziomem pracuje przewód uziemiający, czyli odcinek, który łączy cały system z gruntem. W starych instalacjach można jeszcze spotkać układ z przewodem PEN, który łączy funkcję ochronną i neutralną. Przy modernizacji zwykle dąży się do rozdziału na PE i N, bo to porządkuje ochronę i ułatwia dalszą rozbudowę instalacji. Według mnie właśnie na tym etapie najczęściej wychodzą błędy, których nie widać bez pomiarów. Kiedy znamy elementy układu, łatwiej dobrać właściwy rodzaj uziomu do konkretnego domu.
Jakie rozwiązanie wybrać w nowym domu i przy modernizacji
Ja w nowym budynku zaczynam od pytania, czy da się wykonać uziom fundamentowy. W praktyce to najwygodniejsze rozwiązanie, bo powstaje na etapie prac konstrukcyjnych, dobrze współpracuje z betonem i nie wymaga późniejszego rozkuwania terenu. W domach już stojących częściej wchodzi w grę uziom otokowy albo uzupełnienie układu szpilkami wbijanymi w grunt.
| Rodzaj uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowy dom, etap wylewania fundamentów | Trwały, mało inwazyjny, zwykle bardzo skuteczny | Trzeba go zaplanować przed zalaniem betonu |
| Otokowy | Istniejący budynek, możliwość wykopu wokół domu | Dobrze sprawdza się przy modernizacji, można go dołożyć później | Wymaga robót ziemnych i miejsca wokół budynku |
| Szpilkowy pionowy | Mało miejsca, grunt o trudniejszych warunkach, uzupełnienie układu | Da się wykonać bez dużego wykopu, łatwo rozbudować | Jedna szpilka bywa za mało, a efekt mocno zależy od gruntu |
W materiałach edukacyjnych ZPE zwraca się uwagę, że instalacje budowane w Polsce przed 2003 rokiem mogą w ogóle nie mieć obwodów uziemiających albo działać w starszym układzie z połączeniem bolca z przewodem neutralnym. To nie znaczy, że każdy taki dom jest od razu zagrożeniem, ale na pewno nie warto zakładać, że „stare, więc pewnie jeszcze działa”. W modernizacji ja traktuję to jako sygnał, że trzeba obejrzeć cały układ, a nie tylko wymienić gniazdka. Gdy już wiadomo, jaki wariant ma sens, pozostaje kwestia wykonania, a tam najczęściej pojawiają się kosztowne pomyłki.
Jak przebiega montaż i gdzie najczęściej popełnia się błędy
Poprawny montaż zaczyna się od projektu, a nie od kopania rowu. W domu jednorodzinnym zwykle wygląda to tak:
- Ustalamy typ uziomu i miejsce głównej szyny uziemiającej.
- Na etapie fundamentów układamy elementy uziomu, zanim zostaną zasłonięte betonem lub izolacją.
- Łączymy uziom z przewodem uziemiającym i dalej z przewodami ochronnymi oraz połączeniami wyrównawczymi.
- Sprawdzamy ciągłość połączeń i parametry ochronne pomiarami.
- Dokumentujemy wynik, żeby po latach było wiadomo, co dokładnie wykonano.
Najczęstszy błąd? Robienie wszystkiego „na oko” i liczenie, że metal w ziemi wystarczy. Drugi klasyk to słabe połączenia, niedostępna szyna uziemiająca albo pominięcie połączeń wyrównawczych w łazience, kotłowni czy przy metalowych instalacjach technicznych. Zdarza się też, że ktoś wykonuje uziom, ale nie robi pomiaru po zasypaniu wykopu, a wtedy nikt nie wie, czy układ rzeczywiście spełnia swoje zadanie.
Ja zwracam uwagę jeszcze na jedną rzecz: uziomu nie wolno traktować jak elementu „jednorazowego”. Jeśli po latach przebudujesz taras, ocieplisz fundament, dołożysz fotowoltaikę albo zmienisz rozdzielnicę, układ ochronny trzeba sprawdzić ponownie. To prowadzi nas do kosztów, bo właśnie one często decydują o tym, czy inwestor robi układ od razu porządnie, czy odkłada temat na później.
Ile kosztuje wykonanie i kontrola instalacji
Na cenę wpływa przede wszystkim typ uziomu, długość bednarki, liczba połączeń, warunki gruntowe i to, czy trzeba robić wykopy. W praktyce za ułożenie bednarki z montażem spotyka się najczęściej stawki rzędu 50-70 zł/mb przy prostszych pracach i 60-85 zł/mb przy trudniejszych. Średnio cały rynek kręci się dziś w okolicach 59,94 zł/mb, ale przy modernizacji koszt bardzo łatwo rośnie przez roboty ziemne i dodatkowe poprawki.
| Pozycja | Typowy zakres | Co podbija cenę |
|---|---|---|
| Ułożenie bednarki | 50-85 zł/mb | Wykop, długość trasy, trudny grunt, liczba połączeń |
| Bednarka ocynkowana | Około 200-225 zł za partię ok. 25 kg | Grubość, długość, jakość zabezpieczenia antykorozyjnego |
| Bednarka miedziowana lub ze stali nierdzewnej | Znacznie wyżej niż ocynkowana, nawet ponad 1300 zł za partię ok. 25-30 m | Wyższa trwałość, odporność na korozję, trudniejsze warunki gruntu |
| Roboty dodatkowe | Indywidualna wycena | Wykopy, odtworzenie nawierzchni, połączenia z istniejącą instalacją |
Warto pamiętać, że cena samego materiału to nie wszystko. Bednarka ocynkowana jest zwykle najtańsza i wystarczająca w wielu domach, ale gdy warunki są trudniejsze, inwestor często płaci więcej za lepszą odporność na korozję. Z perspektywy eksploatacji to nie zawsze jest koszt „ponad stan”, tylko sposób na uniknięcie późniejszego rozkuwania i poprawiania układu. Gdy budżet jest już ustalony, najważniejsze staje się pytanie: jak sprawdzić, czy po montażu wszystko naprawdę działa.
Jak sprawdzać instalację, żeby nie traciła skuteczności
GUNB przypomina, że kontrola okresowa budynku co najmniej raz na 5 lat obejmuje także badanie instalacji elektrycznej i piorunochronnej, w tym sprawność połączeń, zabezpieczeń, oporność izolacji przewodów oraz uziemienia instalacji i aparatów. To nie jest formalność do odhaczenia, tylko realna weryfikacja bezpieczeństwa. Jeżeli budynek dostał nową rozdzielnicę, pompę ciepła albo instalację PV, nie czekałbym z tym do kolejnego ustawowego terminu.
W praktyce sprawdza się przede wszystkim:
- ciągłość przewodów ochronnych i połączeń wyrównawczych,
- rezystancję uziemienia, czyli to, jak dobrze układ „oddaje” energię do gruntu,
- stan zacisków, złączy i miejsc narażonych na korozję,
- czy przewody ochronne są naprawdę połączone z odpowiednimi punktami w rozdzielnicy i gniazdach,
- czy po większych zmianach w budynku nadal obowiązuje ten sam układ ochronny.
Ja nie ufam instalacji, której nikt nie zmierzył po kilku latach użytkowania. Wystarczy wilgoć, uszkodzenie mechaniczne, przebudowa albo niechlujny remont, żeby parametry przestały być takie, jak zakładał projekt. Jeśli coś budzi wątpliwości, to nie zgadywanie, tylko pomiar i protokół. W nowoczesnym domu dochodzi jeszcze jeden ważny temat: fotowoltaika i elektronika, które potrafią dużo zyskać, ale też wiele stracić przy źle wykonanym uziemieniu.
Co zmienia fotowoltaika i rozbudowana automatyka domu
Przy fotowoltaice temat ochrony robi się bardziej wymagający, bo na dachu i przy falowniku pojawia się więcej elementów przewodzących, więcej elektroniki i więcej miejsc, w których przepięcie może wejść do instalacji. Dobrze wykonane uziemienie oraz połączenia wyrównawcze wspierają ochronę przeciwprzepięciową i poprawiają przewidywalność pracy całego układu. To szczególnie ważne, gdy dom ma także pompę ciepła, ładowarkę do auta, automatykę bram, inteligentne sterowanie i sporo sprzętu wrażliwego na skoki napięcia.
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, konstrukcja montażowa paneli i metalowe elementy dachu powinny być ujęte w projekcie ochrony, a nie „dopowiedziane” po montażu. Po drugie, zabezpieczenia przepięciowe nie działają w oderwaniu od uziomu, tylko razem z nim. Po trzecie, im bardziej rozbudowany dom, tym bardziej opłaca się zrobić instalację porządnie od razu, zamiast łatać ją po awarii.
Jeśli ktoś myśli o domu jako o zwykłej bryle z kilkoma gniazdkami, łatwo zbagatelizuje ten temat. Ja traktuję go szerzej: jako element bezpieczeństwa, ale też odporności całego budynku na awarie i przepięcia. To prowadzi do ostatniej, praktycznej warstwy: co warto sprawdzić zanim uzna się temat za zamknięty.
Co warto sprawdzić przed odbiorem i po większej przeróbce
Przed zasłonięciem instalacji albo po większym remoncie zawsze sprawdzam kilka rzeczy, które później trudno poprawić bez kosztów. To właśnie na tym etapie najłatwiej wyłapać błędy, które na oko nie wyglądają groźnie, ale po latach robią różnicę.
- Czy uziom jest zaplanowany jako część systemu, a nie jako przypadkowy metalowy element w gruncie.
- Czy główna szyna uziemiająca jest dostępna do kontroli i nie została „ukryta” pod wykończeniem.
- Czy połączenia wyrównawcze obejmują wszystkie ważne części metalowe, zwłaszcza w strefach wilgotnych i technicznych.
- Czy są protokoły pomiarów, a nie tylko ustne zapewnienie wykonawcy, że „powinno być dobrze”.
- Czy po dołożeniu nowych urządzeń instalacja ochronna nadal odpowiada rzeczywistemu układowi domu.
Jeżeli miałbym wskazać jedną zasadę, to brzmiałaby ona tak: w nowym domu najwięcej daje dobre zaplanowanie uziomu na starcie, a w starym domu rzetelny przegląd całego układu ochronnego. Reszta to już konsekwencja projektu, pomiarów i starannego wykonania, a nie szczęścia czy „fachowego oka”.
