W tym artykule omówimy krok po kroku, jak przeprowadzić test triaka za pomocą multimetru. Dowiesz się, jakie narzędzia są potrzebne oraz jak interpretować wyniki pomiarów. Dzięki tym informacjom będziesz mógł samodzielnie diagnozować problemy z triakami i dbać o sprawność swoich urządzeń.
Kluczowe wnioski:
- Bezpieczeństwo jest kluczowe: zawsze odłączaj zasilanie przed testowaniem triaka.
- Multimetr powinien być ustawiony na pomiar diod lub oporu, aby uzyskać dokładne wyniki.
- Wysoka oporność między anodami triaka wskazuje na jego sprawność, podczas gdy niska może sugerować uszkodzenie.
- Testowanie funkcji bramki triaka jest kluczowe; niskie wartości oporu wskazują, że triak działa poprawnie.
- Alternatywne metody testowania, takie jak użycie prostego obwodu, mogą dostarczyć dodatkowych informacji o stanie triaka.
Jak bezpiecznie przygotować się do testowania triaka multimetrem
Przed przystąpieniem do testowania triaka multimetrem, kluczowe jest zachowanie zasad bezpieczeństwa. Zawsze należy odłączyć urządzenie od zasilania, aby uniknąć porażenia prądem lub uszkodzenia sprzętu. Triak, będąc elementem elektronicznym, może wprowadzać zakłócenia, jeśli nie zostanie prawidłowo usunięty z obwodu, dlatego ważne jest, aby zachować ostrożność podczas jego demontażu.
Aby bezpiecznie przygotować się do testów, należy najpierw upewnić się, że zasilanie zostało całkowicie wyłączone. Następnie, triak powinien być starannie usunięty z obwodu, aby zminimalizować ryzyko uszkodzenia innych komponentów. Pamiętaj, że niewłaściwe przygotowanie może prowadzić do nieprawidłowych odczytów lub uszkodzenia triaka.
Wyłączanie zasilania i odłączanie triaka dla bezpieczeństwa
Aby bezpiecznie wyłączyć zasilanie, należy najpierw zlokalizować główny przełącznik lub bezpiecznik w urządzeniu. Po wyłączeniu zasilania, upewnij się, że nie ma napięcia, korzystając z multimetru ustawionego na pomiar napięcia. Następnie, delikatnie odłącz triak od obwodu, zwracając uwagę na to, aby nie uszkodzić innych elementów. Warto również mieć na uwadze, aby nie dotykać go rękami, jeśli jest jeszcze ciepły.
Usunięcie triaka z obwodu powinno być przeprowadzone z zachowaniem ostrożności. Użyj odpowiednich narzędzi, takich jak wkrętaki, aby delikatnie odłączyć triak od jego gniazda. Upewnij się, że wszystkie połączenia są luźne, aby uniknąć uszkodzenia elementów. Po usunięciu triaka, możesz przystąpić do jego testowania.
Niezbędne narzędzia i akcesoria do testowania triaka
Aby skutecznie przeprowadzić test triaka, potrzebujesz kilku niezbędnych narzędzi i akcesoriów. Najważniejszym z nich jest multimer, który pozwoli na pomiar oporu i napięcia. Oprócz multimetru, warto mieć pod ręką również szczypce, wkrętaki oraz, w razie potrzeby, dodatkowe rezystory do symulacji działania triaka.
| Marka | Model | Funkcje |
| Fluke | 117 | Pomiar napięcia, oporu, test diod |
| Uni-T | UT61E | Pomiar napięcia, prądu, oporu, funkcja min/max |
| Extech | EX330 | Pomiar napięcia, oporu, test diod, termometr |

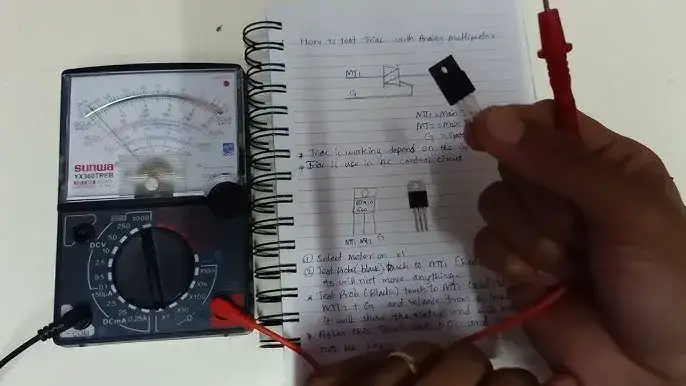

Jak przeprowadzić test triaka multimetrem krok po kroku
Aby sprawdzić triak multimetrem, należy przeprowadzić kilka kluczowych kroków. Pierwszym z nich jest pomiar oporu między anodami triaka, co pozwala na wstępną ocenę jego stanu. Użyj multimetru ustawionego na pomiar oporu, a następnie podłącz sondy do anod A1 i A2. Dobrze działający triak powinien wykazywać wysoką oporność, co oznacza, że nie ma zwarcia. Jeśli odczyt jest niski, może to sugerować uszkodzenie triaka.
Drugim krokiem jest sprawdzenie funkcji bramki triaka. Po wykonaniu pomiaru oporu między anodami, należy zweryfikować, czy bramka działa poprawnie. Podłącz czerwoną sondę multimetru do anody A2, a czarną do bramki G. Następnie, krótko dotknij bramki G czerwoną sondą, a multimer powinien pokazać niski opór, co wskazuje, że triak się aktywował. Jeśli nie, może to oznaczać uszkodzenie triaka lub problem z zasilaniem bramki.
Pomiar oporu między anodami triaka i jego interpretacja
Pomiar oporu między anodami triaka to kluczowy krok w procesie jego testowania. Ustaw multimer na pomiar oporu i podłącz sondy do anod A1 i A2. Dobrze działający triak powinien pokazywać wysoką oporność, zazwyczaj w zakresie setek kilo-ohmów. Wysoki odczyt oznacza, że triak nie jest uszkodzony i nie ma zwarcia między anodami.
Jeśli jednak odczyt jest niski, może to oznaczać, że triak jest uszkodzony i wymaga wymiany. Ważne jest, aby sprawdzić opór w obu kierunkach, ponieważ triak powinien wykazywać wysoką oporność niezależnie od kierunku przepływu prądu. Upewnij się, że multimer jest odpowiednio ustawiony, aby uniknąć błędnych odczytów.
Sprawdzanie funkcji bramki triaka za pomocą multimetru

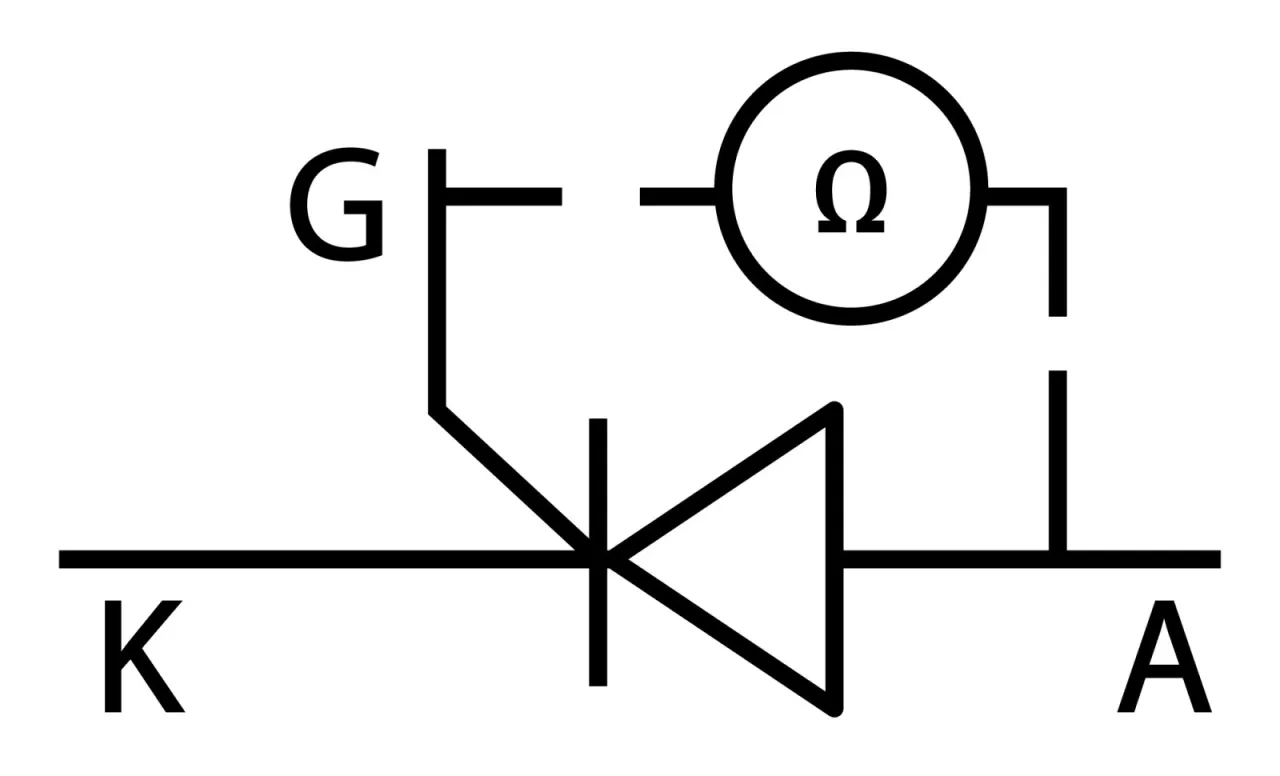

Sprawdzanie funkcji bramki triaka jest kluczowe dla oceny jego sprawności. Aby to zrobić, podłącz czerwoną sondę multimetru do anody A2, a czarną do bramki G. Następnie, krótko dotknij bramki G czerwoną sondą. Jeśli triak działa prawidłowo, multimer powinien wskazać niski opór, co oznacza, że triak został aktywowany.
Jeśli odczyt pozostaje wysoki, może to sugerować, że triak jest uszkodzony lub bramka nie otrzymuje odpowiedniego sygnału. W takim przypadku warto sprawdzić połączenia i upewnić się, że nie ma problemów z zasilaniem. Testowanie bramki jest kluczowym krokiem w diagnozowaniu problemów z triakami i powinno być przeprowadzane starannie.Jakie są objawy uszkodzonego triaka i jak je rozpoznać
Uszkodzony triak może powodować różnorodne problemy w urządzeniach elektronicznych, co może prowadzić do ich nieprawidłowego działania. Typowe objawy obejmują niestabilne działanie urządzenia, nadmierne nagrzewanie się, a także całkowity brak reakcji na sygnały sterujące. W przypadku triaków wykorzystywanych w urządzeniach takich jak oświetlenie, silniki czy grzejniki, mogą wystąpić problemy z ich włączaniem i wyłączaniem, co wpływa na komfort użytkowania oraz bezpieczeństwo.
Warto zwrócić uwagę na to, że uszkodzenia triaka mogą prowadzić do większych awarii systemów. Na przykład, w przypadku uszkodzonego triaka w regulatorze prędkości silnika, może to skutkować jego zatarciem lub całkowitym uszkodzeniem. Dlatego ważne jest, aby szybko zidentyfikować problemy związane z triakami, aby uniknąć dalszych uszkodzeń.
Typowe problemy z triakami i ich wpływ na urządzenia
Triaki mogą ulegać różnym uszkodzeniom, które wpływają na ich funkcjonalność i wydajność. Najczęściej występujące problemy to zwarcia wewnętrzne, które mogą prowadzić do nieprawidłowego działania urządzenia, oraz uszkodzenia związane z przegrzewaniem się. W przypadku zwarcia, triak może pozostać w stanie włączonym, co prowadzi do nadmiernego poboru mocy i potencjalnego uszkodzenia innych komponentów.
- Oświetlenie LED: Niemożność włączenia lub migotanie świateł.
- Silniki elektryczne: Problemy z kontrolą prędkości lub całkowity brak reakcji.
- Grzejniki: Niewłaściwe działanie termostatów, co prowadzi do przegrzewania się lub braku ciepła.
Jakie odczyty multimetru wskazują na uszkodzenie triaka
Podczas testowania triaka, odpowiednie odczyty multimetru mogą pomóc w zidentyfikowaniu uszkodzenia. Jeśli pomiar oporu między anodami A1 i A2 wykazuje niską wartość, może to sugerować zwarcie wewnętrzne. Dodatkowo, jeśli pomiar oporu między anoda A2 a bramką G jest również niski, może to oznaczać, że triak nie działa prawidłowo i powinien zostać wymieniony.
W przypadku, gdy triak jest sprawny, powinien wykazywać wysoką oporność w obu kierunkach. Niskie wartości oporu w jednym lub obu kierunkach są oznaką uszkodzenia triaka. Ważne jest, aby przeprowadzić te pomiary w odpowiednich warunkach, aby uzyskać wiarygodne wyniki.
Jak poprawnie interpretować wyniki testów triaka
Interpretacja wyników testów triaka jest kluczowa dla zrozumienia jego stanu. Różne wartości oporu uzyskane podczas testów mogą wskazywać na to, czy triak działa prawidłowo, czy jest uszkodzony. Na przykład, jeśli oporność między anodami A1 i A2 wynosi setki kilo-ohmów, oznacza to, że triak jest w dobrym stanie. W przeciwnym razie, niskie wartości oporu mogą sugerować zwarcie lub uszkodzenie wewnętrzne triaka.
W przypadku, gdy wyniki testów wskazują na problem, należy podjąć odpowiednie kroki. Niskie odczyty oporu sugerują, że triak może wymagać wymiany. Ważne jest, aby nie ignorować tych wyników, ponieważ dalsze użytkowanie uszkodzonego triaka może prowadzić do poważniejszych awarii w urządzeniach, w których jest zainstalowany.
Co oznaczają różne wartości oporu w testach triaka
Wartości oporu uzyskane podczas testów triaka mają kluczowe znaczenie dla oceny jego stanu. Wysokie wartości oporu, zazwyczaj w zakresie setek kilo-ohmów, wskazują, że triak jest sprawny i nie ma zwarcia. Natomiast niskie wartości, które mogą wynosić kilka omów lub nawet zero, sugerują, że triak jest uszkodzony. Takie odczyty mogą oznaczać zwarcie wewnętrzne, co jest poważnym problemem.
Na przykład, jeśli pomiar oporu między anodami A1 i A2 wynosi 500 kΩ, triak jest w dobrym stanie. Z kolei odczyt 5 Ω może wskazywać na uszkodzenie. Dlatego ważne jest, aby dokładnie interpretować wyniki pomiarów, aby podejmować właściwe decyzje dotyczące naprawy lub wymiany triaka.
Jakie kroki podjąć w przypadku wykrycia uszkodzenia
Po zidentyfikowaniu uszkodzonego triaka, należy podjąć odpowiednie kroki, aby zminimalizować ryzyko dalszych problemów. Pierwszym krokiem jest wyłączenie zasilania i odłączenie triaka od obwodu. Następnie, triak powinien zostać wymieniony na nowy. Upewnij się, że nowy triak ma odpowiednie parametry i jest kompatybilny z urządzeniem, w którym będzie używany.
Warto również sprawdzić inne komponenty w obwodzie, aby upewnić się, że nie zostały uszkodzone w wyniku awarii triaka. Regularne testowanie triaków i innych elementów elektronicznych pomoże w uniknięciu przyszłych problemów i zapewni dłuższą żywotność urządzeń.
Jakie są alternatywne metody testowania triaka
Oprócz użycia multimetru, istnieje kilka alternatywnych metod testowania triaka, które mogą być równie skuteczne. Jedną z popularnych metod jest stworzenie prostego obwodu, który symuluje działanie triaka. Można również wykorzystać różne narzędzia diagnostyczne, które oferują bardziej zaawansowane funkcje pomiarowe. Takie podejście może być przydatne w sytuacjach, gdy tradycyjne metody nie są wystarczające lub gdy potrzebna jest szybsza diagnoza.
Alternatywne metody testowania triaka mogą oferować szereg korzyści, w tym większą dokładność pomiarów oraz możliwość obserwacji zachowania triaka w warunkach rzeczywistych. Używając prostego obwodu, można łatwo zobaczyć, jak triak reaguje na różne sygnały, co może pomóc w lepszym zrozumieniu jego działania. Dodatkowo, specjalistyczne narzędzia diagnostyczne mogą dostarczyć bardziej szczegółowych informacji, co ułatwia identyfikację problemów.
Użycie prostego obwodu do symulacji działania triaka
Stworzenie prostego obwodu do testowania triaka jest łatwe i wymaga jedynie kilku podstawowych komponentów. Można użyć źródła zasilania, takiego jak bateria 9V, oraz rezystora (na przykład 2 kΩ). Podłącz baterię między anodami A1 i A2 triaka, a rezystor między bramką G a anodą A1. Następnie, dotykając bramki G do A1, można zaobserwować, czy triak się aktywuje.
Wyniki tego testu można interpretować na podstawie zachowania triaka. Jeśli triak działa prawidłowo, powinien przewodzić prąd, co można zauważyć poprzez niską wartość napięcia na anodach A1 i A2. W przypadku braku przewodzenia, może to wskazywać na uszkodzenie triaka lub problemy z jego zasilaniem. Taki test jest szybki i skuteczny, a także pozwala na łatwe zrozumienie funkcji triaka w działaniu.
Inne narzędzia do diagnozowania triaków i ich zalety
Oprócz multimetru, istnieje wiele innych narzędzi, które mogą być używane do diagnozowania triaków. Przykłady to analizatory sygnałów, oscyloskopy oraz urządzenia do testowania komponentów elektronicznych. Te narzędzia oferują różne funkcje, które mogą pomóc w dokładniejszym zrozumieniu stanu triaka oraz jego interakcji z innymi elementami obwodu.
| Narzędzie | Funkcje | Zalety |
| Analizator sygnałów | Analiza sygnałów elektrycznych | Dokładne pomiary i analiza w czasie rzeczywistym |
| Oscyloskop | Obserwacja przebiegów napięcia | Wizualizacja zmian napięcia w czasie |
| Tester komponentów | Testowanie różnych elementów elektronicznych | Wszechstronność i łatwość użycia |
Jak wykorzystać triaki w nowoczesnych aplikacjach elektronicznych
Triaki znajdują zastosowanie nie tylko w tradycyjnych układach sterujących, ale także w nowoczesnych aplikacjach, takich jak inteligentne systemy zarządzania energią. Dzięki swojej zdolności do kontrolowania przepływu prądu, triaki mogą być wykorzystywane w automatyzacji domowej, umożliwiając zdalne sterowanie oświetleniem i urządzeniami elektrycznymi. W połączeniu z mikroprocesorami i czujnikami, triaki stają się kluczowym elementem w systemach, które optymalizują zużycie energii, co jest istotne w kontekście zrównoważonego rozwoju.
W przyszłości możemy spodziewać się jeszcze większego rozwoju technologii związanych z triakami, w tym ich integracji z Internetem Rzeczy (IoT). Dzięki połączeniu triaków z platformami IoT, użytkownicy będą mogli monitorować i kontrolować swoje urządzenia w czasie rzeczywistym, co zwiększy efektywność energetyczną i komfort użytkowania. Tego rodzaju innowacje mogą również przyczynić się do rozwoju bardziej zaawansowanych systemów zabezpieczeń, które będą w stanie wykrywać awarie i automatycznie wyłączać uszkodzone urządzenia, minimalizując ryzyko pożaru lub innych niebezpieczeństw.
