Podłączenie amperomierza z bocznikiem jest kluczowym zadaniem w pomiarach elektrycznych, które wymaga precyzyjnego działania. Aby zapewnić dokładność pomiarów, bocznik musi być włączony szeregowo w obwód, w którym płynie mierzony prąd. Amperomierz działa na zasadzie pomiaru spadku napięcia na boczniku, co oznacza, że jego poprawne podłączenie jest niezbędne dla uzyskania wiarygodnych wyników.
W artykule szczegółowo omówimy, jak skutecznie podłączyć amperomierz z bocznikiem, zwracając uwagę na najważniejsze aspekty tego procesu. Przedstawimy krok po kroku, jakie przewody i zaciski są potrzebne, a także jakie zasady bezpieczeństwa należy przestrzegać. Dzięki temu unikniesz najczęstszych błędów, które mogą prowadzić do nieprawidłowych wskazań lub uszkodzenia urządzenia.
Kluczowe wnioski:
- Amperomierz z bocznikiem musi być podłączony szeregowo, aby zapewnić dokładność pomiarów.
- Ważne jest, aby używać odpowiednich przewodów i zacisków, aby uniknąć problemów z połączeniem.
- Przed podłączeniem należy zawsze wyłączyć obwód oraz upewnić się, że wszystkie przewody są poprawnie podłączone.
- Znajomość kluczowych zasad bezpieczeństwa jest niezbędna, aby uniknąć niebezpieczeństw związanych z pracą z prądem.
- W przypadku problemów z działaniem amperomierza, warto znać typowe błędy i kroki, które można podjąć w celu ich rozwiązania.
Jak skutecznie podłączyć amperomierz z bocznikiem w obwodzie
Podłączenie amperomierza z bocznikiem jest kluczowym procesem w pomiarach elektrycznych. Aby to zrobić, należy upewnić się, że bocznik jest włączony szeregowo w obwód, w którym płynie mierzony prąd. Amperomierz działa na zasadzie pomiaru spadku napięcia na boczniku, co oznacza, że jego poprawne podłączenie jest niezbędne dla uzyskania dokładnych wyników.

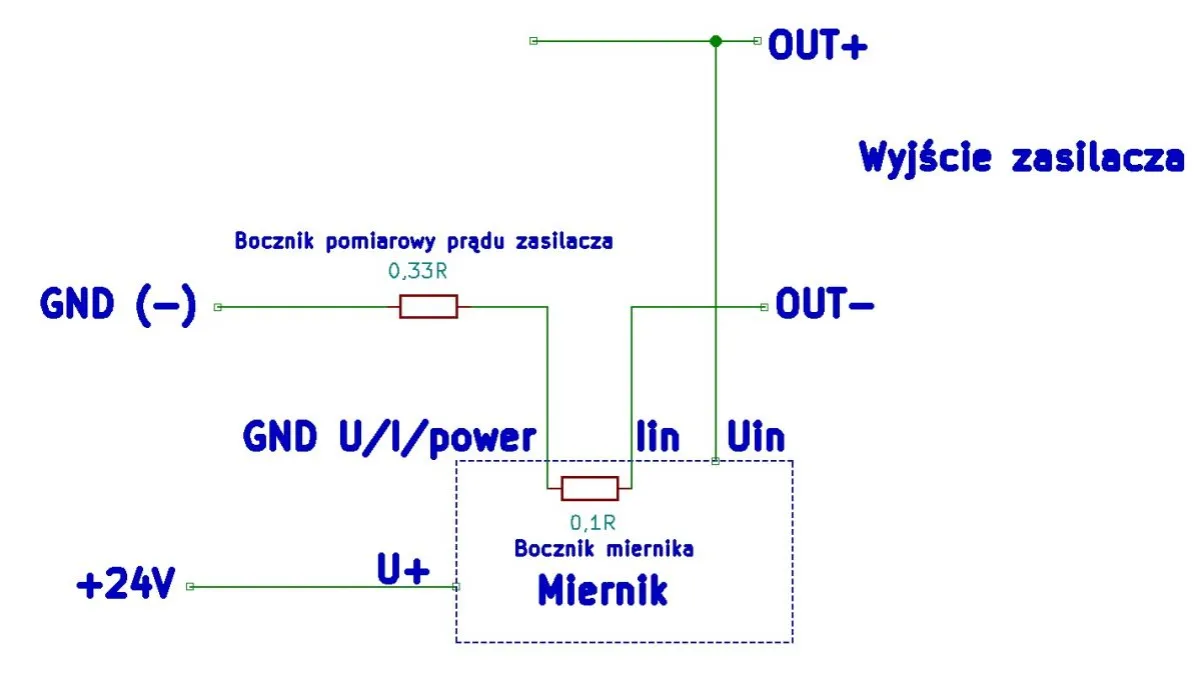

W pierwszej kolejności należy podłączyć bocznik do obwodu. Następnie do końców bocznika przymocowuje się przewody pomiarowe z amperomierza – gruby czerwony i czarny przewód. W przypadku amperomierzy z wbudowanym bocznikiem, nowy miernik należy po prostu podłączyć w miejsce starego. W przypadku amperomierzy z zewnętrznym bocznikiem, styki bocznika muszą być przykręcone do styków amperomierza, aby zapewnić stabilne połączenie.
Krok po kroku: podłączenie amperomierza z bocznikiem
Pierwszym krokiem w podłączeniu amperomierza jest upewnienie się, że obwód jest wyłączony. To ważne, aby uniknąć ryzyka porażenia prądem. Następnie należy zidentyfikować odpowiednie zaciski na amperomierzu i boczniku. Przewody grube (czerwony i czarny) powinny być podłączone do bocznika, podczas gdy cieńsze przewody (również czerwony i czarny) będą zasilaniem dla miernika.
Drugim krokiem jest dokładne podłączenie przewodów. Upewnij się, że przewody są dobrze osadzone w zaciskach, aby uniknąć luźnych połączeń, które mogą prowadzić do błędnych pomiarów. W przypadku zasilania powyżej 30V, ważne jest, aby odseparować przewód zasilający od przewodu pomiarowego, co zapobiegnie ewentualnym zwarciom.Ostatnim krokiem jest kalibracja amperomierza, jeśli po podłączeniu nie wskazuje on poprawnie. Można to zrobić, zwierając zworki oznaczone jako TR i I-ADJ-Z lub Zero, co pozwoli na dostosowanie wskazań miernika. Pamiętaj, aby zawsze sprawdzić, czy połączenie jest szeregowe i nie równoległe, ponieważ to drugie może prowadzić do uszkodzenia urządzenia.
- Upewnij się, że bocznik jest włączony szeregowo w obwód.
- Podłącz przewody grube do bocznika, a cienkie do zasilania miernika.
- Kalibruj amperomierz, jeśli nie wskazuje poprawnie.
Jakie przewody i zaciski wykorzystać do podłączenia?
Podczas podłączania amperomierza z bocznikiem, kluczowe jest wykorzystanie odpowiednich przewodów oraz zacisków. Wyróżniamy kilka typów przewodów, które są najczęściej stosowane w takich połączeniach. Przewody grube, zazwyczaj w kolorze czerwonym i czarnym, są używane do podłączenia bocznika. Przewody te powinny mieć odpowiednią średnicę, aby wytrzymać prąd, który będzie przez nie płynął. Zazwyczaj dla amperomierzy o niskiej mocy wystarczą przewody o średnicy 1,5 mm², natomiast w przypadku wyższych wartości prądu, należy stosować przewody o większej średnicy, na przykład 2,5 mm².
W przypadku zacisków, ważne jest, aby były one kompatybilne z używanym amperomierzem oraz bocznikiem. Zaciski powinny być solidne i dobrze przylegać do przewodów, aby zapewnić stabilne połączenie. Standardowe zaciski śrubowe są powszechnie stosowane, ale niektóre modele amperomierzy mogą wymagać zacisków typu „push-in”, które ułatwiają instalację. Ważne jest również, aby upewnić się, że zaciski są odpowiednio oznaczone, co ułatwi ich podłączenie do właściwych punktów w obwodzie.
| Typ przewodu | Średnica (mm²) | Przeznaczenie |
|---|---|---|
| Przewód gruby | 1,5 | Amperomierze o niskiej mocy |
| Przewód gruby | 2,5 | Amperomierze o wyższej mocy |
| Przewód cienki | 0,5 | Do zasilania miernika |
Kluczowe zasady bezpieczeństwa przy pracy z prądem
Podczas pracy z prądem elektrycznym, przestrzeganie kluczowych zasad bezpieczeństwa jest niezwykle istotne. Po pierwsze, zawsze należy nosić odpowiednią odzież ochronną, taką jak rękawice izolacyjne i okulary ochronne, aby zminimalizować ryzyko porażenia prądem lub obrażeń. Kolejną zasadą jest upewnienie się, że obwód, w którym pracujesz, jest de-energizowany. Przed rozpoczęciem jakichkolwiek prac, należy wyłączyć źródło zasilania i sprawdzić, czy nie ma napięcia w przewodach.
Dodatkowo, warto stosować narzędzia z izolowanymi uchwytami, co zwiększa bezpieczeństwo podczas manipulacji przewodami elektrycznymi. Należy również unikać pracy w wilgotnych lub mokrych warunkach, ponieważ zwiększa to ryzyko porażenia prądem. Zrozumienie i przestrzeganie tych zasad jest kluczowe dla zapewnienia bezpieczeństwa podczas podłączania amperomierza z bocznikiem i innych urządzeń elektrycznych.
Jak unikać niebezpieczeństw przy podłączeniu amperomierza?
Podczas podłączania amperomierza z bocznikiem, istnieje kilka typowych niebezpieczeństw, które można zminimalizować. Po pierwsze, należy unikać podłączania amperomierza do obwodu, gdy jest on pod napięciem. To może prowadzić do zwarcia lub uszkodzenia urządzenia. Innym zagrożeniem jest niewłaściwe podłączenie przewodów, co może skutkować błędnymi pomiarami lub uszkodzeniem amperomierza. Dlatego zawsze należy upewnić się, że przewody są podłączone do odpowiednich zacisków.
Aby zminimalizować ryzyko, warto również korzystać z amperomierzy wyposażonych w zabezpieczenia, takie jak bezpieczniki, które chronią przed przeciążeniem. Dodatkowo, przed rozpoczęciem pracy, zawsze należy dokładnie zapoznać się z instrukcją obsługi urządzenia, aby zrozumieć jego specyfikacje i ograniczenia. Stosując się do tych zasad, można skutecznie unikać niebezpieczeństw związanych z podłączaniem amperomierza.
Najczęstsze błędy przy podłączaniu amperomierza z bocznikiem
Podczas podłączania amperomierza z bocznikiem użytkownicy często popełniają kilka typowych błędów, które mogą prowadzić do nieprawidłowych pomiarów lub uszkodzenia sprzętu. Po pierwsze, jednym z najczęstszych błędów jest podłączenie amperomierza w sposób równoległy zamiast szeregowego. Taki błąd może spowodować zwarcie i uszkodzenie amperomierza. Kolejnym powszechnym problemem jest niewłaściwe podłączenie przewodów do zacisków, co może prowadzić do błędnych wskazań. Użytkownicy często mylą zaciski zasilające z zaciskami pomiarowymi, co skutkuje niepoprawnymi pomiarami prądu.Aby uniknąć tych błędów, warto zwrócić szczególną uwagę na instrukcje producenta dotyczące podłączenia. Upewnij się, że amperomierz jest zawsze podłączany szeregowo, a przewody są właściwie oznaczone. Dobrą praktyką jest również wykonywanie wizualnej inspekcji połączeń przed włączeniem zasilania, aby upewnić się, że wszystko jest podłączone zgodnie z wymaganiami. Warto także korzystać z amperomierzy, które mają oznaczenia na zaciskach, co ułatwia prawidłowe podłączenie.
- Podłączenie amperomierza w sposób równoległy zamiast szeregowego.
- Niewłaściwe podłączenie przewodów do zacisków.
- Brak wizualnej inspekcji połączeń przed włączeniem zasilania.
Co zrobić, gdy amperomierz nie działa poprawnie?
Jeśli po podłączeniu amperomierza z bocznikiem urządzenie nie działa poprawnie, istnieje kilka potencjalnych problemów, które mogą być przyczyną. Po pierwsze, może to być spowodowane niewłaściwym podłączeniem przewodów do zacisków amperomierza. Innym częstym problemem są uszkodzenia samego amperomierza, które mogą wynikać z przeciążenia lub błędnego użytkowania. Dodatkowo, jeśli bocznik nie jest odpowiednio podłączony lub ma uszkodzenia, również może to prowadzić do nieprawidłowych wskazań.
Aby rozwiązać te problemy, należy najpierw sprawdzić, czy przewody są prawidłowo podłączone do zacisków. Upewnij się, że przewody grube (czerwony i czarny) są połączone z bocznikiem, a cieńsze przewody zasilają miernik. Jeśli wszystko jest poprawnie podłączone, warto zweryfikować, czy bocznik działa prawidłowo, wykonując testy z innym amperomierzem lub w innym obwodzie. W przypadku uszkodzeń amperomierza, konieczne może być jego wymienienie lub naprawa. Regularna kalibracja urządzenia również może pomóc w utrzymaniu dokładności pomiarów.
- Sprawdzenie poprawności podłączenia przewodów do zacisków.
- Weryfikacja stanu bocznika i amperomierza.
- Regularna kalibracja urządzenia dla dokładności pomiarów.
Jak wykorzystać dane z amperomierza do optymalizacji systemów elektrycznych
Analiza danych z amperomierza z bocznikiem może przynieść znaczące korzyści w kontekście optymalizacji systemów elektrycznych. Dzięki regularnemu monitorowaniu prądu w obwodach, użytkownicy mogą identyfikować nieefektywności oraz potencjalne problemy, zanim staną się poważnymi awariami. Na przykład, jeśli amperomierz wskazuje, że prąd w danym obwodzie jest znacznie wyższy niż zazwyczaj, może to sugerować problemy z obciążeniem lub uszkodzenie komponentów. W takiej sytuacji wczesna interwencja może zapobiec kosztownym naprawom i zwiększyć żywotność urządzeń.Co więcej, gromadzenie danych z amperomierzy może być wykorzystane do analizy trendów zużycia energii w czasie. Użytkownicy mogą stosować te dane do optymalizacji pracy swoich systemów, na przykład poprzez programowanie urządzeń w taki sposób, aby działały w godzinach, gdy energia jest tańsza. W przyszłości, integracja amperomierzy z systemami zarządzania energią i inteligentnymi sieciami elektrycznymi może umożliwić automatyczne dostosowywanie obciążenia, co przyniesie dodatkowe oszczędności i zwiększy efektywność energetyczną.
