Amperomierz to kluczowe urządzenie w pomiarach elektrycznych, które pozwala na dokładne określenie natężenia prądu płynącego przez obwód. Podłączenie amperomierza w układzie szeregowym jest niezbędne, ponieważ w takim połączeniu prąd przepływający przez wszystkie elementy obwodu jest jednakowy. Dzięki temu amperomierz może bezpośrednio zmierzyć wartość prądu, minimalizując wpływ na działanie pozostałych komponentów obwodu. Warto zrozumieć, dlaczego szeregowe połączenie jest tak istotne i jakie mogą być konsekwencje niewłaściwego podłączenia.
W artykule przyjrzymy się również różnicom między połączeniem szeregowym a równoległym oraz przedstawimy praktyczne przykłady, które pomogą lepiej zrozumieć zasady działania amperomierza w obwodach elektrycznych.
Kluczowe wnioski:
- Amperomierz musi być podłączony szeregowo, aby dokładnie mierzyć natężenie prądu.
- W połączeniu szeregowym prąd jest jednakowy w całym obwodzie, co zapewnia precyzyjne pomiary.
- Amperomierz ma niską rezystancję wewnętrzną, co minimalizuje spadek napięcia i nie zakłóca pracy obwodu.
- Podłączenie równoległe ammeter może prowadzić do zwarcia i uszkodzenia urządzenia.
- Znajomość zasad podłączania amperomierza jest kluczowa dla bezpieczeństwa i dokładności pomiarów w obwodach elektrycznych.
Dlaczego amperomierz powinien być podłączony szeregowo w obwodzie?
Amperomierz jest kluczowym narzędziem w pomiarach elektrycznych, a jego szeregowe połączenie z obwodem jest niezbędne do uzyskania dokładnych wyników. W takim układzie prąd płynący przez wszystkie elementy obwodu jest jednakowy, co umożliwia amperomierzowi bezpośredni pomiar natężenia prądu. Ta zasada jest fundamentalna dla działania urządzeń elektrycznych, ponieważ pozwala na monitorowanie i kontrolowanie przepływu energii w obwodzie.
Oprócz tego, amperomierz charakteryzuje się niską rezystancją wewnętrzną, co minimalizuje spadek napięcia na jego końcówkach. Dzięki temu nie wpływa na działanie pozostałych komponentów obwodu, co jest kluczowe dla zachowania stabilności i efektywności działania całego systemu. Gdyby amperomierz był podłączony w sposób równoległy, mógłby stworzyć ścieżkę o bardzo niskiej rezystancji, co prowadziłoby do zwarć i potencjalnych uszkodzeń urządzenia.
Kluczowe zasady pomiaru prądu w obwodach elektrycznych
Podstawową zasadą pomiaru prądu w obwodach elektrycznych jest Prawo Ohma, które mówi, że natężenie prądu jest proporcjonalne do napięcia i odwrotnie proporcjonalne do rezystancji. W obwodach szeregowych, prąd jest stały w całym układzie, co oznacza, że wartość natężenia prądu jest taka sama w każdym punkcie obwodu. To pozwala na precyzyjne pomiary, które są kluczowe dla analizy i diagnostyki systemów elektrycznych.
Jak podłączenie szeregowe wpływa na dokładność pomiarów?
Podłączenie amperomierza w układzie szeregowym ma kluczowe znaczenie dla uzyskania dokładnych pomiarów natężenia prądu. Dzięki temu, że prąd jest stały w całym obwodzie, amperomierz może precyzyjnie odczytać wartość natężenia. Mała rezystancja wewnętrzna ammeter zapewnia, że nie wprowadza on dodatkowych strat napięcia, co mogłoby zafałszować wyniki pomiarów. To sprawia, że pomiary są bardziej wiarygodne i pozwalają na dokładną analizę działania obwodu elektrycznego.Różnice między połączeniem szeregowym a równoległym amperomierza
Podstawową różnicą między połączeniem szeregowym a równoległym amperomierza jest sposób, w jaki prąd przepływa przez obwód. W połączeniu szeregowym prąd jest taki sam w każdym punkcie obwodu, co oznacza, że amperomierz mierzy wartość natężenia, która jest reprezentatywna dla całego układu. Z kolei w połączeniu równoległym prąd dzieli się pomiędzy różne gałęzie obwodu, co może prowadzić do nieprecyzyjnych pomiarów i zwiększonego ryzyka uszkodzenia urządzenia. Różnice te mają istotne znaczenie dla bezpieczeństwa i efektywności pracy systemów elektrycznych.
W praktyce, połączenie szeregowe zapewnia stabilność pomiarów, ponieważ amperomierz staje się częścią obwodu, przez który przepływa prąd. W przypadku połączenia równoległego, amperomierz mógłby wprowadzić niską rezystancję do obwodu, co stwarza ryzyko zwarcia i potencjalnych uszkodzeń. Dlatego ważne jest, aby zrozumieć te różnice i stosować odpowiednią metodę podłączenia amperomierza w zależności od wymagań konkretnego układu elektrycznego.
Dlaczego równoległe połączenie ammeter może być niebezpieczne?
Podłączenie amperomierza w układzie równoległym stwarza poważne ryzyko, które może prowadzić do uszkodzenia urządzenia. W takim połączeniu amperomierz tworzy ścieżkę o niskiej rezystancji, przez którą prąd może przepływać bezpośrednio. To zjawisko może prowadzić do zwarć, które są niebezpieczne zarówno dla samego amperomierza, jak i dla całego obwodu elektrycznego. W przypadku, gdy prąd przepływa przez amperomierz równolegle, może to spowodować nadmierne obciążenie, co w efekcie prowadzi do uszkodzenia jego wewnętrznych komponentów.
Jakie są konsekwencje błędnego podłączenia amperomierza?
Błędne podłączenie amperomierza może prowadzić do poważnych konsekwencji, w tym awarii urządzenia oraz nieprawidłowych pomiarów. Na przykład, jeśli amperomierz zostanie podłączony równolegle, może to spowodować jego uszkodzenie na skutek przepływu zbyt dużego prądu. W praktyce, takie błędy mogą prowadzić do zafałszowania wyników pomiarów, co z kolei wpływa na całą analizę i diagnostykę obwodu elektrycznego. W skrajnych przypadkach, niewłaściwe podłączenie może nawet zagrażać bezpieczeństwu użytkowników, prowadząc do zagrożeń pożarowych lub porażenia prądem.
Czytaj więcej: Jak podłączyć woltomierz w ciągniku - uniknij najczęstszych błędów
Praktyczne przykłady zastosowania amperomierza w obwodach
Podłączenie amperomierza w różnych konfiguracjach obwodów elektrycznych jest kluczowe dla uzyskania dokładnych pomiarów. Na przykład, w prostym obwodzie z żarówką, amperomierz można podłączyć szeregowo, aby zmierzyć natężenie prądu płynącego przez żarówkę. W tym przypadku, amperomierz powinien być umieszczony między źródłem zasilania a żarówką, co pozwala na bezpośredni pomiar prądu. Ważne jest, aby upewnić się, że amperomierz ma odpowiedni zakres pomiarowy, aby uniknąć uszkodzenia urządzenia.
Inny przykład to zastosowanie amperomierza w bardziej złożonym obwodzie, na przykład w układzie z silnikiem elektrycznym. W tym przypadku, amperomierz również powinien być podłączony szeregowo, ale należy zwrócić uwagę na specyfikacje silnika, aby upewnić się, że amperomierz jest w stanie zmierzyć maksymalne natężenie prądu, które może wystąpić podczas rozruchu silnika. Dobrą praktyką jest także stosowanie amperomierzy cyfrowych, takich jak Fluke 87V, które oferują wysoką dokładność i dodatkowe funkcje, takie jak pomiar temperatury i częstotliwości.| Typ amperomierza | Zakres pomiarowy | Dokładność | Przykładowy model |
|---|---|---|---|
| Cyfrowy | 0-10 A | ±0.5% | Fluke 87V |
| Analogowy | 0-20 A | ±2% | Metex M-3860 |
| Multimetr z funkcją amperomierza | 0-10 A | ±1% | Uni-T UT61E |
Jak prawidłowo podłączyć amperomierz w różnych układach?
Aby prawidłowo podłączyć amperomierz, należy wykonać kilka prostych kroków, które zapewnią dokładność pomiarów. W przypadku połączenia szeregowego, amperomierz powinien być umieszczony w obwodzie w taki sposób, aby prąd przepływał przez jego końcówki. W tym celu należy odłączyć jeden z przewodów od źródła zasilania lub innego elementu obwodu, a następnie podłączyć amperomierz do tego miejsca. Upewnij się, że amperomierz jest ustawiony na odpowiedni zakres pomiarowy, aby uniknąć uszkodzenia urządzenia.W przypadku połączenia równoległego, co jest zazwyczaj niewłaściwe dla amperomierza, należy pamiętać, że takie połączenie może prowadzić do niebezpiecznych sytuacji. Zamiast tego, jeśli chcesz zmierzyć prąd w różnych gałęziach obwodu, lepiej jest użyć kilku amperomierzy podłączonych szeregowo w odpowiednich miejscach. Pamiętaj, aby zawsze przestrzegać zasad bezpieczeństwa i instrukcji producenta, gdy podłączasz amperomierz do obwodu.

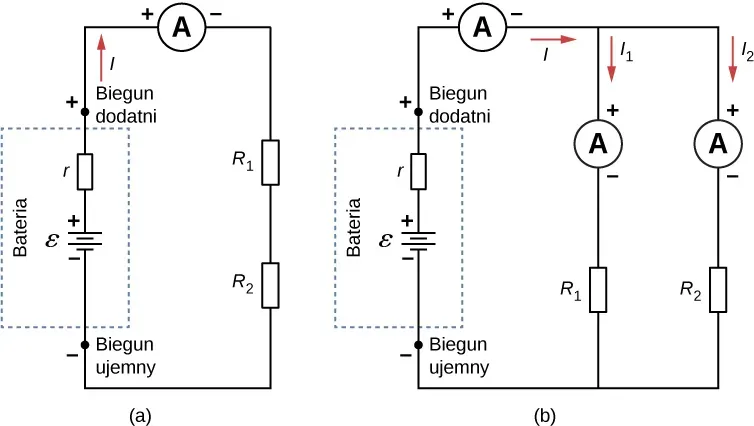

Diagrams i ilustracje do zrozumienia połączeń szeregowych
Wizualizacje, takie jak diagramy i ilustracje, są niezwykle pomocne w zrozumieniu, jak prawidłowo podłączyć amperomierz w układzie szeregowym. Dzięki nim można łatwo zobaczyć, jak amperomierz powinien być umiejscowiony w obwodzie oraz jakie są konsekwencje błędnych połączeń. Warto korzystać z takich materiałów, aby uniknąć typowych błędów i poprawić jakość pomiarów. Dobrze przygotowane diagramy mogą również pomóc w nauce zasad działania obwodów elektrycznych oraz zrozumieniu, dlaczego amperomierz działa tylko w połączeniu szeregowym.
| Typ połączenia | Opis |
|---|---|
| Szeregowe | Amperomierz umieszczony w obwodzie, przez który płynie prąd. |
| Równoległe | Nieodpowiednie dla amperomierza; może prowadzić do zwarć. |
Nowe technologie w pomiarach prądu: przyszłość amperomierzy
W miarę jak technologia się rozwija, nowoczesne amperomierze stają się coraz bardziej zaawansowane, oferując funkcje, które znacznie przewyższają tradycyjne pomiary. Na przykład, amperomierze bezprzewodowe umożliwiają zdalne monitorowanie natężenia prądu, co jest niezwykle przydatne w dużych instalacjach przemysłowych oraz w aplikacjach IoT (Internet of Things). Dzięki temu inżynierowie mogą w czasie rzeczywistym analizować dane i szybko reagować na ewentualne problemy, co zwiększa efektywność i bezpieczeństwo operacji.
Co więcej, przyszłość pomiarów prądu może być związana z wykorzystaniem technologii sztucznej inteligencji do analizy danych. Algorytmy AI mogą przewidywać awarie na podstawie wzorców w danych pomiarowych, co pozwala na proaktywne podejście do zarządzania systemami elektrycznymi. Takie innowacje mogą zrewolucjonizować sposób, w jaki podchodzimy do monitorowania i zarządzania energią, czyniąc nasze systemy bardziej inteligentnymi i oszczędnymi.
