Elektroskop to prosty, ale bardzo pouczający przyrząd, który pozwala zobaczyć obecność ładunku elektrostatycznego bez skomplikowanej aparatury. W praktyce pokazuje, kiedy ciało jest naelektryzowane, jak działa indukcja elektrostatyczna i dlaczego elementy wewnątrz zaczynają się rozchodzić. Taki temat przydaje się nie tylko w szkolnej fizyce, ale też wtedy, gdy chcesz lepiej rozumieć zachowanie elektroniki, kabli i części wrażliwych na wyładowania.
Najważniejsze informacje o przyrządzie do wykrywania ładunku
- Wykrywa obecność ładunku elektrostatycznego i pokazuje jego względną siłę, ale nie daje precyzyjnego wyniku liczbowego.
- Najczęściej działa dzięki odpychaniu się dwóch jednakowo naładowanych elementów: listków albo wskazówki.
- Na wynik mocno wpływają wilgotność, kurz, przeciągi i jakość izolacji.
- W edukacji świetnie pokazuje indukcję elektrostatyczną i ładowanie przez dotyk.
- W serwisie elektroniki i przy fotowoltaice jest raczej narzędziem pomocniczym niż podstawowym miernikiem.
Jak działa i co pokazuje

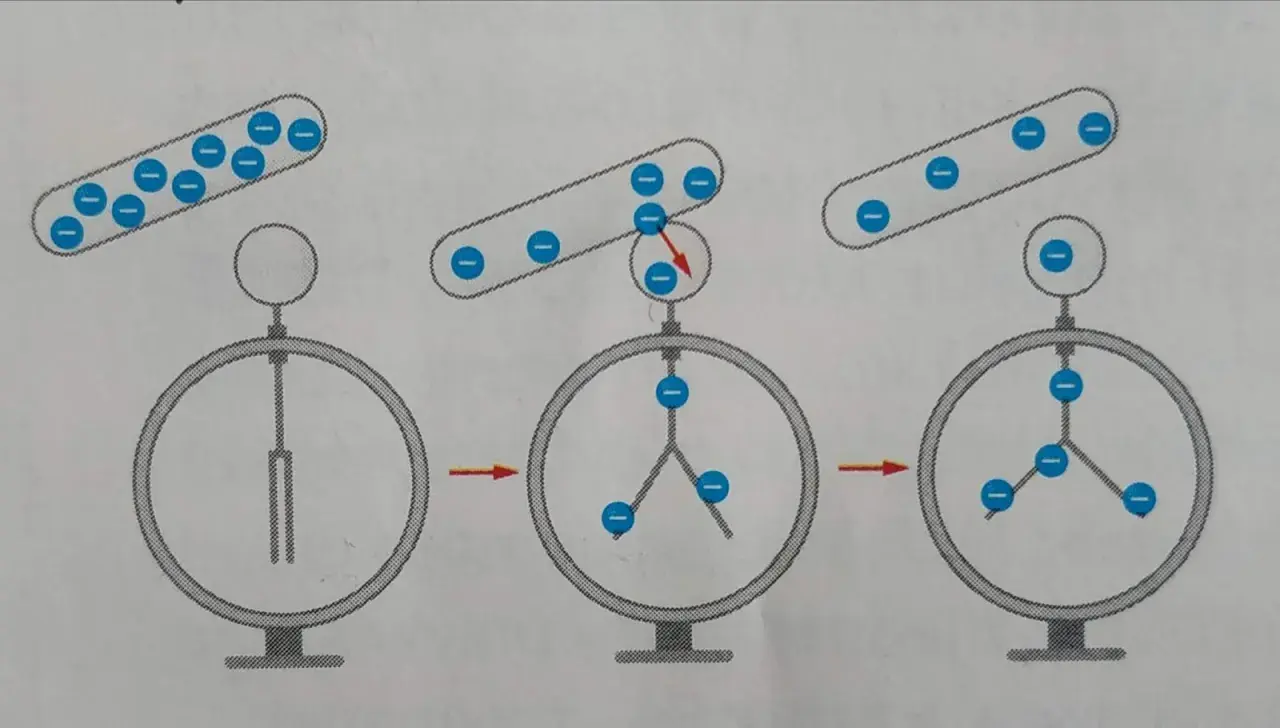

W najprostszej wersji działa to tak: gdy na metalowy kolektor trafia ładunek albo zbliża się do niego naelektryzowane ciało, ładunki w przewodniku rozkładają się inaczej niż wcześniej. Dwa cienkie elementy wewnątrz otrzymują ten sam znak, więc zaczynają się odpychać. Właśnie to odchylenie jest sygnałem, że w układzie pojawił się ładunek elektrostatyczny, ale nie jest to jeszcze dokładny pomiar jego wartości.
Jeśli dotkniesz kolektora przedmiotem naładowanym, część ładunku może przejść na przyrząd. Gdy tylko odsuniesz źródło, odchylenie zostaje, dopóki nie nastąpi rozładowanie. To rozróżnienie między samą obecnością pola a rzeczywistym zgromadzeniem ładunku jest ważne, bo bez niego łatwo błędnie odczytać sytuację.
Z czego składa się ten przyrząd i jakie ma odmiany
Klasyczna konstrukcja jest zaskakująco prosta: metalowy pręt, element zbierający ładunek, cienkie ruchome listki lub wskazówka oraz izolowana obudowa, która ogranicza ucieczkę ładunku. Najważniejsze są dwa warunki: dobra izolacja i możliwie lekki element ruchomy. Bez tego czułość spada, a wskazania stają się przypadkowe.
Najczęściej spotkasz trzy warianty: liściowy, wskazówkowy i szkolny model domowy. Ja traktuję je jako różne odpowiedzi na to samo zadanie, tylko z innym poziomem wygody i precyzji.
| Wariant | Budowa | Co widać | Kiedy ma sens |
|---|---|---|---|
| Liściowy | Metalowy pręt, dwa bardzo cienkie listki i izolowana obudowa | Listki rozchodzą się pod wpływem ładunku | Szkoła, demonstracje, proste doświadczenia |
| Wskazówkowy | Metalowy wskaźnik osadzony na osi z podziałką | Wskazówka odchyla się o mniejszy lub większy kąt | Gdy potrzebujesz czytelniejszego odczytu z odległości |
| Domowy | Słoik, drut, folia aluminiowa i prosty izolator | Szybka, orientacyjna reakcja na ładunek | Do nauki zasad i prostych doświadczeń |
W wersjach szkolnych często robi się go z dostępnych materiałów. To działa, ale trzeba uczciwie dodać, że taki model gorzej znosi wilgoć, pył i przypadkowe dotknięcia. Jeśli zależy Ci na stabilnym zachowaniu, lepsza będzie konstrukcja fabryczna z porządną obudową i lepszym odizolowaniem wnętrza.
Jak wykonać proste obserwacje krok po kroku
Najbardziej praktyczne jest spokojne porównywanie reakcji przyrządu na różne przedmioty. Nie trzeba od razu robić skomplikowanego eksperymentu, bo już kilka prostych ruchów pokazuje bardzo dużo.
- Ustaw przyrząd na suchym, stabilnym podłożu, z dala od przeciągu i kaloryfera.
- Jeśli elementy są już wychylone, rozładuj je krótkim dotknięciem lub przez uziemienie.
- Zbliż testowany przedmiot powoli, bez dotykania kolektora.
- Obserwuj, czy listki albo wskazówka reagują większym odchyleniem.
- Jeśli chcesz ustalić znak ładunku, najpierw naładuj przyrząd znanym wzorcem, a potem porównuj zmianę wychylenia.
W praktyce działa prosta reguła: jeśli zbliżany obiekt zwiększa odchylenie, zwykle ma ten sam znak ładunku; jeśli je zmniejsza, znak jest przeciwny. To nie jest pomiar laboratoryjny z wieloma miejscami po przecinku, ale do rozpoznania zjawiska wystarcza z nawiązką. Właśnie dlatego ten przyrząd świetnie uczy myślenia o ładunku jako o czymś, co można porównać, a nie tylko nazwać.
Czym różni się od multimetru i elektrometru
Tu najłatwiej o nieporozumienie. Ten przyrząd nie zastępuje multimetru, bo nie służy do klasycznych pomiarów napięcia, prądu i oporu. Nie jest też tym samym co elektrometr, który potrafi mierzyć znacznie subtelniejsze zmiany potencjału i ładunku.
| Narzędzie | Co wykrywa | Mocna strona | Ograniczenie |
|---|---|---|---|
| Detektor elektrostatyczny | Obecność ładunku i jego względną wielkość | Prosty, bez zasilania, czytelny w demonstracji | Brak jednostek i mała precyzja |
| Multimetr | Napięcie, prąd i opór | Uniwersalny w serwisie i instalacjach | Słabo pokazuje ładunki statyczne |
| Elektrometr | Bardzo małe ładunki i potencjały | Duża czułość i dokładność | Droższy i bardziej laboratoryjny |
W instalacjach fotowoltaicznych i w elektronice użytkowej ważniejsze będą miernik uniwersalny, tester izolacji, miernik cęgowy albo termowizja. Ten prosty wskaźnik przydaje się raczej do zrozumienia zjawiska niż do sporządzenia protokołu. I właśnie za to cenię go najbardziej: pokazuje fizykę w sposób natychmiastowy, bez zasłaniania jej cyframi, które nie zawsze coś mówią.
Gdzie ma sens w edukacji, serwisie i przy elektronice PV
W szkole i pracowni
To jedno z tych narzędzi, które naprawdę pomagają „zobaczyć” fizykę. Dzięki niemu łatwo pokazać przewodniki, izolatory, elektryzowanie przez dotyk i indukcję elektrostatyczną. Dla ucznia różnica między teorią a doświadczeniem robi się wtedy bardzo wyraźna, a to zwykle więcej daje niż długa definicja z podręcznika.
Przeczytaj również: Co można zmierzyć multimetrem? Odkryj kluczowe pomiary i zastosowania
Przy elektronice i fotowoltaice
W otoczeniu elektroniki fotowoltaicznej przyrząd ma przede wszystkim wartość pomocniczą. Moduły sterujące, czujniki, złącza i elementy półprzewodnikowe są wrażliwe na wyładowania elektrostatyczne, więc samo zrozumienie, skąd bierze się ładunek, już poprawia jakość pracy. W praktyce ważniejsze są opaski ESD, maty antystatyczne i dobre uziemienie stanowiska niż sam wskaźnik, ale ten ostatni dobrze tłumaczy, dlaczego ostrożność ma sens.
Jeśli pracujesz przy instalacji PV, nie traktuj go jako narzędzia diagnostycznego pierwszego wyboru. To raczej dodatek do edukacji i doświadczania zjawisk, a nie zamiennik procedur serwisowych. Przy montażu i obsłudze systemów energetycznych liczy się przede wszystkim bezpieczeństwo, kontrola izolacji i poprawny pomiar parametrów elektrycznych.
Najczęstsze błędy i ograniczenia, o których łatwo zapomnieć
Największy błąd to oczekiwanie, że prosty wskaźnik pokaże dokładną wartość ładunku. On tego nie robi. Reaguje jakościowo, czasem orientacyjnie, ale nie zastępuje pomiaru liczbowego.
- Wilgotne powietrze osłabia wskazania, bo ładunek szybciej ucieka z powierzchni.
- Brud i tłuszcz na izolatorze potrafią „zabrać” czułość całego układu.
- Przeciąg mechanicznie porusza listkami lub wskazówką i daje fałszywy efekt.
- Zbyt szybkie zbliżanie naładowanego przedmiotu utrudnia ocenę reakcji.
- Bez wzorca znaku ładunku łatwo źle odczytać kierunek odchylenia.
- Próba używania go zamiast multimetru prowadzi do błędnych wniosków.
Jeśli miałbym wskazać jedną rzecz, która najbardziej psuje wyniki, byłaby to wilgoć. W suchym otoczeniu wszystko działa wyraźniej, a w mokrym powietrzu nawet dobrze zrobiony model zaczyna zachowywać się mniej stabilnie. To normalne i nie oznacza awarii.
Co warto zapamiętać, gdy używasz go w praktyce
Najbardziej użyteczny jest wtedy, gdy traktujesz go jako narzędzie do obserwacji zjawisk, a nie do szukania jednej liczby. Jeśli chcesz sprawdzić obecność ładunku, zrozumieć indukcję albo pokazać różnicę między przewodnikiem a izolatorem, trudno o prostszy przykład.
Jeżeli natomiast potrzebujesz pomiaru do pracy instalatorskiej lub serwisowej, sięgnij po właściwy miernik i kontrolę ESD. Właśnie takie rozróżnienie oszczędza czas i pozwala dobrać narzędzie do zadania, zamiast oczekiwać od prostego wskaźnika rzeczy, których nie został stworzony robić.
