W praktyce impedancja pętli zwarcia decyduje o tym, czy zabezpieczenie wyłączy uszkodzony obwód wystarczająco szybko, zanim napięcie dotykowe stanie się realnym zagrożeniem. Ten pomiar sprawdza więc nie tylko sam obwód, ale też jakość połączeń, dobór przewodów i skuteczność ochrony przeciwporażeniowej. Poniżej pokazuję, jakie narzędzia są naprawdę użyteczne, jak je dobrać do domu, firmy i fotowoltaiki oraz jak czytać wynik bez zgadywania.
Najważniejsze rzeczy, które trzeba wiedzieć przed pomiarem
- Sam odczyt w omach nie wystarcza, bo liczy się jeszcze spodziewany prąd zwarciowy i czas zadziałania zabezpieczenia.
- Najwygodniejszy jest miernik instalacyjny z trybem pomiaru pętli, a w trudniejszych obwodach przydaje się tester bez wyzwalania RCD.
- W bardzo niskich impedancjach lepiej sprawdza się przyrząd silnoprądowy niż klasyczny tester ogólny.
- Do instalacji PV i przemysłowych trzeba sprawdzić zakres napięcia, metodę testu i odporność przyrządu na warunki pracy.
- Najczęstszy błąd to interpretowanie wyniku bez porównania z charakterystyką zabezpieczenia.
Co ten pomiar mówi o instalacji

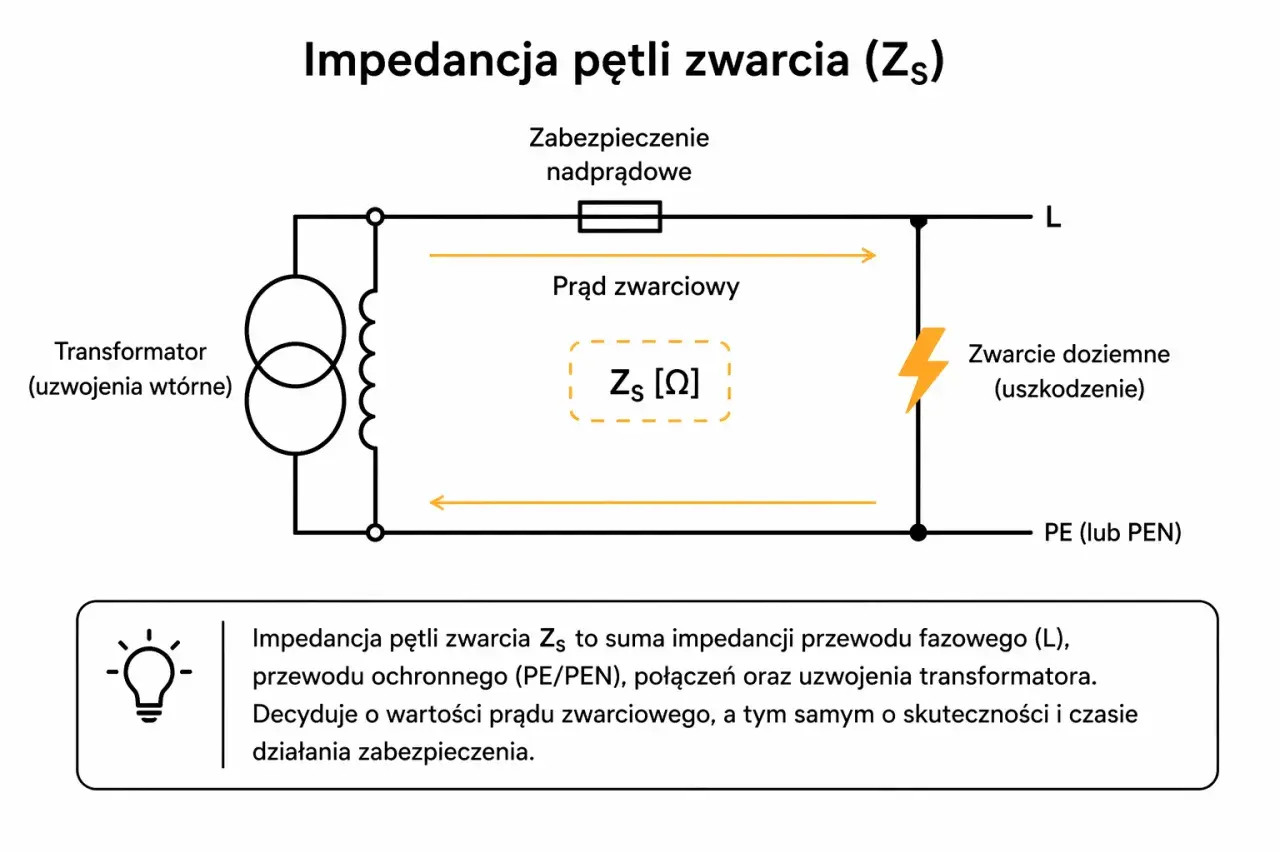

Ta wartość opisuje, jak duży opór ma cała pętla prądu uszkodzeniowego: od źródła, przez przewód fazowy, miejsce zwarcia, przewód ochronny lub PEN, aż do punktu powrotu. Im mniejsza impedancja, tym większy prąd zwarciowy, a to właśnie on uruchamia wyłącznik nadprądowy albo bezpiecznik w wymaganym czasie.
Ja patrzę na ten wynik jak na skrót do odpowiedzi na trzy pytania: czy zabezpieczenie zadziała, czy zrobi to wystarczająco szybko i czy instalacja nie ma ukrytego problemu na połączeniach, zaciskach albo w doborze przewodów. W układach TN to jedno z podstawowych badań ochrony przeciwporażeniowej, a w układach z RCD trzeba je czytać razem z innymi pomiarami, bo sam wynik nie opowiada całej historii.
W układzie TT interpretacja jest trochę inna: sam wynik pętli nie zamyka tematu, bo często decydują RCD i jakość uziemienia. Dlatego przy ocenie bezpieczeństwa patrzę na cały zestaw pomiarów, a nie na jedną liczbę z ekranu. To prowadzi prosto do kolejnego pytania: jakim przyrządem taki test zrobić sensownie i bez fałszywych odczytów.
Jakie mierniki i akcesoria naprawdę się przydają
Na rynku są co najmniej cztery klasy przyrządów, które łatwo wrzucić do jednego worka, a różnice między nimi bywają duże. Zwykły multimetr nie zastępuje tego badania, bo nie obciąża obwodu w kontrolowany sposób i nie pokaże, czy zabezpieczenie rzeczywiście zadziała tak, jak trzeba.
| Typ narzędzia | Kiedy się sprawdza | Co daje w praktyce | Główne ograniczenie |
|---|---|---|---|
| Dedykowany miernik pętli | Odbiory, szybka diagnostyka, codzienna praca w terenie | Sprawnie pokazuje Zs i Ik, często ma tryb bez wyzwalania RCD | Nie zastępuje pełnego miernika instalacyjnego |
| Miernik wielofunkcyjny | Serwis, protokoły, przeglądy okresowe | Łączy pomiar pętli, ciągłości, izolacji i RCD w jednym urządzeniu | Przy bardzo niskich wartościach bywa mniej komfortowy niż sprzęt silnoprądowy |
| Tester silnoprądowy | Rozdzielnie, długie linie, instalacje z bardzo małą impedancją | Lepsza wiarygodność przy niskich wartościach i wyższa rozdzielczość, nawet do 0,1 mΩ | Zwykle jest większy, cięższy i droższy |
| Akcesoria pomiarowe | Gniazda, rozdzielnice, trudno dostępne punkty | Adaptery, krokodylki i przewody kompensowane stabilizują kontakt i wynik | Słabe przewody potrafią zepsuć nawet dobry pomiar |
W praktyce sensowny przyrząd pokazuje wynik z rozdzielczością 0,01 Ω, a w klasie silnoprądowej schodzi nawet do 0,1 mΩ. To ważne, bo przy niskich impedancjach zwykłe zaokrąglenie potrafi zamazać różnicę między poprawnym wynikiem a wartością graniczną. Ja zawsze zakładam, że lepszy miernik nie wybacza gorszych przewodów, więc komplet akcesoriów ma tu znaczenie równie duże jak samo urządzenie.
Gdy znam już typ sprzętu, następny krok to dopasowanie go do konkretnego zlecenia, bo inne wymagania ma mieszkanie z kilkoma obwodami, a inne rozdzielnia albo farma PV.
Jak dobrać miernik do konkretnego zlecenia
Jeśli mam wybrać sprzęt rozsądnie, zaczynam od układu sieci, obecności RCD i spodziewanego poziomu impedancji. Potem sprawdzam zgodność z PN-EN 61557-3, bo dla mnie to punkt wyjścia, a nie dodatek w opisie produktu.
| Sytuacja | Na co patrzę | Dlaczego to ważne |
|---|---|---|
| Dom i mieszkanie | Tryb no-trip, adapter do gniazd, kompaktowa obudowa | Najczęściej pracujesz przy obwodach z RCD i potrzebujesz szybkiego, powtarzalnego wyniku |
| Mała firma i serwis | Miernik wielofunkcyjny, pamięć wyników, raportowanie | Jednym urządzeniem robisz pętlę, izolację, ciągłość i test RCD |
| Rozdzielnia i długie linie | Tester silnoprądowy, kompensacja przewodów, szeroki zakres niskich wartości | Przy małej impedancji zwykły tester może nie dać dość stabilnego odczytu |
| Fotowoltaika i instalacje specjalne | Szerszy zakres napięcia, kompatybilność z układami IT, czytelna dokumentacja | Falowniki i wyższe napięcia zmieniają warunki testu |
| Częste pomiary w terenie | Żywotność baterii, odporność obudowy, wygoda odczytu | W praktyce liczy się tempo pracy i odporność na trudniejsze warunki |
Nie kupuję urządzenia tylko dlatego, że ma dużo funkcji. Wolę sprzęt, który dobrze robi jedną rzecz, niż rozbudowany model, który gubi wiarygodność przy niskich wartościach albo wymaga zbyt wielu obejść. W instalacjach z RCD szczególnie ważny jest tryb bez wyzwalania, bo bez niego badanie potrafi być po prostu uciążliwe i mało praktyczne. To z kolei prowadzi do pytania, jak sam pomiar wykonać bez przypadkowych błędów.
Jak wykonać pomiar, żeby wynik był wiarygodny
Ja zwykle nie zaczynam od wciśnięcia przycisku test, tylko od sprawdzenia obwodu. To oszczędza czas i zmniejsza ryzyko, że wynik trafi do protokołu mimo błędu w ustawieniach albo w samym punkcie pomiaru.
- Ustalam układ sieci i typ zabezpieczenia, bo od tego zależy metoda oceny wyniku.
- Sprawdzam ciągłość przewodu ochronnego lub PEN oraz stan połączeń w gnieździe, rozdzielnicy albo zacisku.
- Wybieram właściwy tryb miernika: standardowy, bez wyzwalania RCD albo silnoprądowy.
- Ustawiam poprawne napięcie znamionowe, aby urządzenie dobrze wyliczyło spodziewany prąd zwarciowy.
- Podłączam przewody możliwie krótko i, jeśli sprzęt to przewiduje, kompensuję ich rezystancję.
- Wykonuję pomiar co najmniej raz więcej, jeśli wynik jest niestabilny albo różni się od oczekiwań.
Najczęstsze błędy to luźny styk końcówki, pomiar przez niepewne przedłużacze, zły tryb w obwodzie z RCD i pominięcie wpływu długich przewodów pomiarowych. Gdy wynik skacze, rzadko winny jest sam „zły miernik” - dużo częściej problem siedzi w połączeniu albo w źle dobranej metodzie. Jeśli ten etap jest zrobiony poprawnie, można przejść do oceny tego, co naprawdę mówi nam odczyt na ekranie.
Jak odczytać wynik bez zgadywania
Nie oceniam tego pomiaru wyłącznie po omach. Najpierw sprawdzam, jaki prąd zwarciowy wynika z odczytu, a potem porównuję go z charakterystyką zabezpieczenia i wymaganym czasem wyłączenia. Dla wyłączników nadprądowych patrzę na krzywą B, C albo D, a dla wkładek topikowych na ich rzeczywistą charakterystykę, nie na „typowy” opis z katalogu.
| Co sprawdzam | Dlaczego to ważne | Na co uważać |
|---|---|---|
| Zs | Pokazuje, jak „ciężko” płynie prąd zwarciowy | Sam wynik nie mówi jeszcze, czy aparat odłączy zasilanie na czas |
| Ik | Pomaga ocenić, czy zabezpieczenie ma dość prądu do zadziałania | To wartość obliczana z napięcia i impedancji, więc zależy od poprawnych ustawień miernika |
| Typ zabezpieczenia | Określa próg zadziałania i czas reakcji | Krzywa B zwykle daje większy zapas niż C, a C większy niż D, ale zawsze trzeba sprawdzić konkretny aparat |
| Tryb pomiaru | Wpływa na wiarygodność odczytu | W obwodach z RCD tryb no-trip może lekko zawyżać wynik przez samą metodę |
To właśnie tutaj przydaje się doświadczenie. Jeśli wynik jest „na granicy”, nie uznaję go za sukces tylko dlatego, że pojawiła się liczba mniejsza od jakiegoś wcześniejszego odczytu. Sprawdzam jeszcze, czy nie wchodzi w grę błąd metody, wzrost rezystancji na zaciskach albo zbyt duży wpływ układu zabezpieczenia na pomiar. Dopiero wtedy mam pewność, że wynik mówi coś o instalacji, a nie o samej procedurze.
W obwodach z RCD ten niuans bywa najważniejszy, bo niektóre testery pokazują lekko wyższą wartość niż rzeczywista impedancja obwodu. To nie zawsze oznacza usterkę - czasem oznacza jedynie, że przyrząd działał w trybie bez wyzwalania wyłącznika i dodał do wyniku własny ślad pomiarowy. W instalacjach fotowoltaicznych i z falownikami dochodzi jeszcze jeden poziom trudności.
W instalacjach fotowoltaicznych i falownikach liczy się szerszy zakres pracy

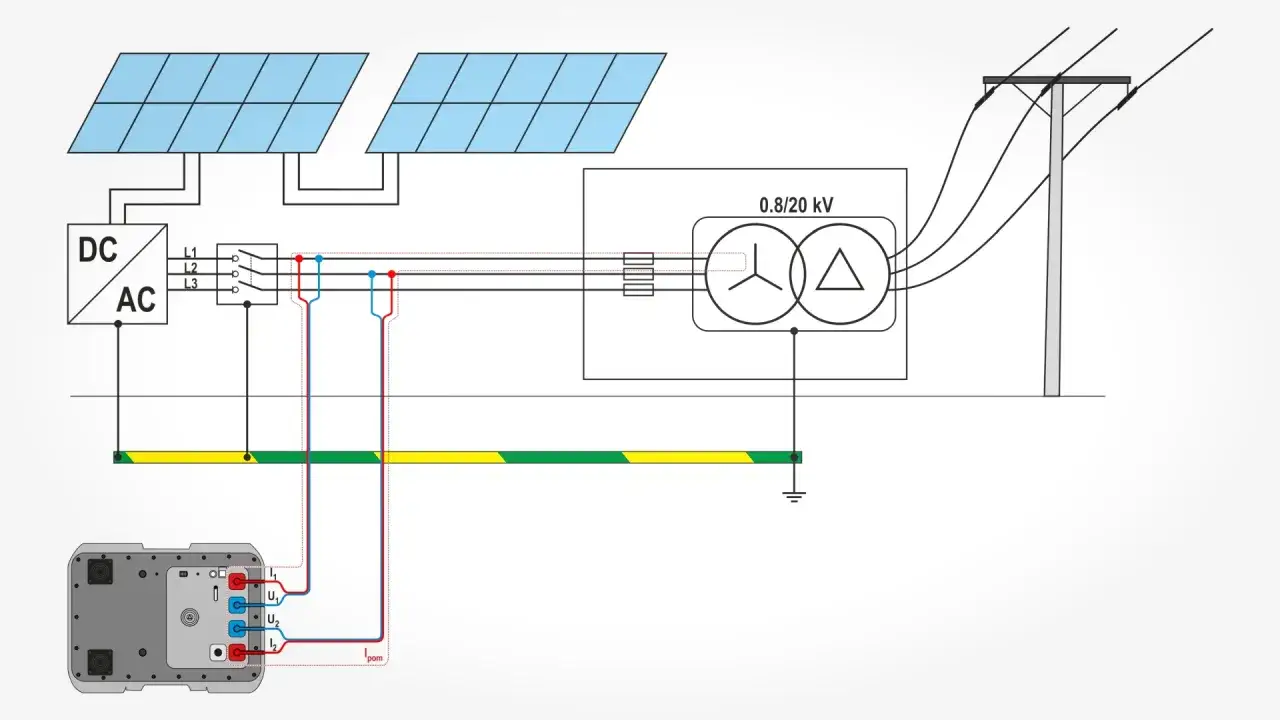

Przy małych instalacjach 230/400 V da się pracować zwykłym miernikiem instalacyjnym, ale przy większych układach, zwłaszcza z falownikami i rozległą siecią kablową, zaczynają mieć znaczenie zakres napięcia, metoda testu i odporność przyrządu na trudniejsze warunki. W dużych farmach PV oraz w sieciach IT spotyka się napięcia sięgające nawet 900 V AC, więc sprzęt musi być do tego wprost zaprojektowany, a nie tylko „formalnie dopuszczony”.
Ja zwracam wtedy uwagę na trzy rzeczy: czy miernik obsługuje odpowiedni zakres napięć, czy potrafi pracować bez wyzwalania zabezpieczeń i czy wynik z takiej instalacji da się sensownie porównać z wymaganiami ochrony. Po stronie DC nie traktuje się tego badania jako podstawowego testu - tam większe znaczenie mają rezystancja izolacji, ciągłość przewodów i poprawność połączeń, więc nie warto przenosić jednej procedury na cały system bez zastanowienia.
W instalacjach z falownikami szczególnie łatwo też przecenić to, co pokazuje pierwszy odczyt. Długa trasa kablowa, duża pojemność przewodów i specyfika pracy źródeł mogą zmienić zachowanie obwodu na tyle, że bez właściwego trybu i właściwego przyrządu wynik będzie tylko pozornie „ładny”. Dlatego w takich obiektach zwykle wolę sprzęt z szerszym zakresem pracy i wyraźnie opisaną metodą pomiaru niż uniwersalne urządzenie bez konkretów.
Gdy wynik wygląda dobrze, jeszcze nie kończę pomiaru
- Sprawdzam, czy pomiar wykonano dokładnie w tym punkcie, który ma znaleźć się w protokole.
- Porównuję odczyt z charakterystyką zabezpieczenia, a nie z intuicją.
- Zapisuję użyty tryb, napięcie znamionowe i informację, czy obwód był chroniony przez RCD.
- Jeśli pracowałem na długich przewodach albo w trudnym układzie, notuję to w uwagach, bo ma wpływ na interpretację wyniku.
- W razie wątpliwości powtarzam badanie innym punktem odniesienia, zamiast zgadywać, która liczba jest „lepsza”.
Tak właśnie traktuję ten pomiar: nie jako pojedynczy odczyt, ale jako zestaw danych, które razem mówią, czy instalacja naprawdę jest bezpieczna. Dobrze dobrany miernik i poprawna procedura robią tu większą różnicę niż sama obietnica „dokładnego wyniku”, bo w praktyce liczy się nie tylko liczba, ale też to, czy można jej zaufać.
