Pomiar rezystancji izolacji to jeden z tych testów, które wyglądają prosto, ale w praktyce decydują o bezpieczeństwie instalacji, jakości okablowania i spokoju po uruchomieniu systemu. W tym tekście pokazuję, kiedy takie badanie ma sens, jak dobrać miernik, jakie napięcie testowe wybrać i jak odczytać wynik bez zgadywania. Dorzucam też błędy, które najczęściej fałszują odczyt, oraz kilka uwag przydatnych w instalacjach fotowoltaicznych i domowych.
Najważniejsze informacje o badaniu izolacji przewodów i urządzeń
- Do wiarygodnego testu potrzebny jest miernik izolacji, a nie zwykły multimetr.
- W instalacjach budynkowych najczęściej zaczynam od 500 V DC; 250 V lub 100 V stosuję przy wrażliwszych obwodach, a 1000 V przy trudniejszych aplikacjach.
- Najbardziej psują wynik: wilgoć, zabrudzenia, podłączona elektronika i zbyt szybkie odczytanie wartości.
- Guard pomaga ograniczyć wpływ prądów powierzchniowych, które potrafią sztucznie zaniżyć wynik.
- W fotowoltaice ważne są długie trasy kablowe, napięcie stringów i automatyczne rozładowanie badanego obwodu po teście.
Kiedy badanie izolacji mówi coś ważnego
W praktyce traktuję ten test nie jak formalność, tylko jak szybki filtr dla kabla, rozdzielnicy, silnika albo stringu PV. Jego celem jest sprawdzenie, czy izolacja nadal odcina przewodniki od siebie i od ziemi na tyle dobrze, by instalacja pracowała bezpiecznie i stabilnie. Jeśli wynik zaczyna spadać, zwykle wcześniej niż awaria pojawiają się wilgoć, zabrudzenie, uszkodzenie mechaniczne albo starzenie materiału.
Najczęściej robię taki test:
- po zakończeniu montażu i przed pierwszym uruchomieniem,
- po remoncie, zalaniu lub dłuższym postoju instalacji,
- po zgłoszeniu nieprawidłowości, takich jak zadziałanie zabezpieczeń lub niepokojący zapach z rozdzielnicy,
- w trakcie przeglądów okresowych, żeby porównać wynik z poprzednimi pomiarami,
- po pracach serwisowych w obwodach PV, gdzie jedna źle dociśnięta złączka potrafi z czasem zrobić dużą różnicę.
Najważniejsze jest to, że izolacji nie oceniam wyłącznie po jednej liczbie. Patrzę też na warunki badania, temperaturę, wilgotność i historię obiektu, bo dopiero wtedy wynik zaczyna coś naprawdę znaczyć. Skoro wiadomo już, po co ten test wykonuję, przechodzę do narzędzi, bo to od nich zależy wiarygodność całego procesu.

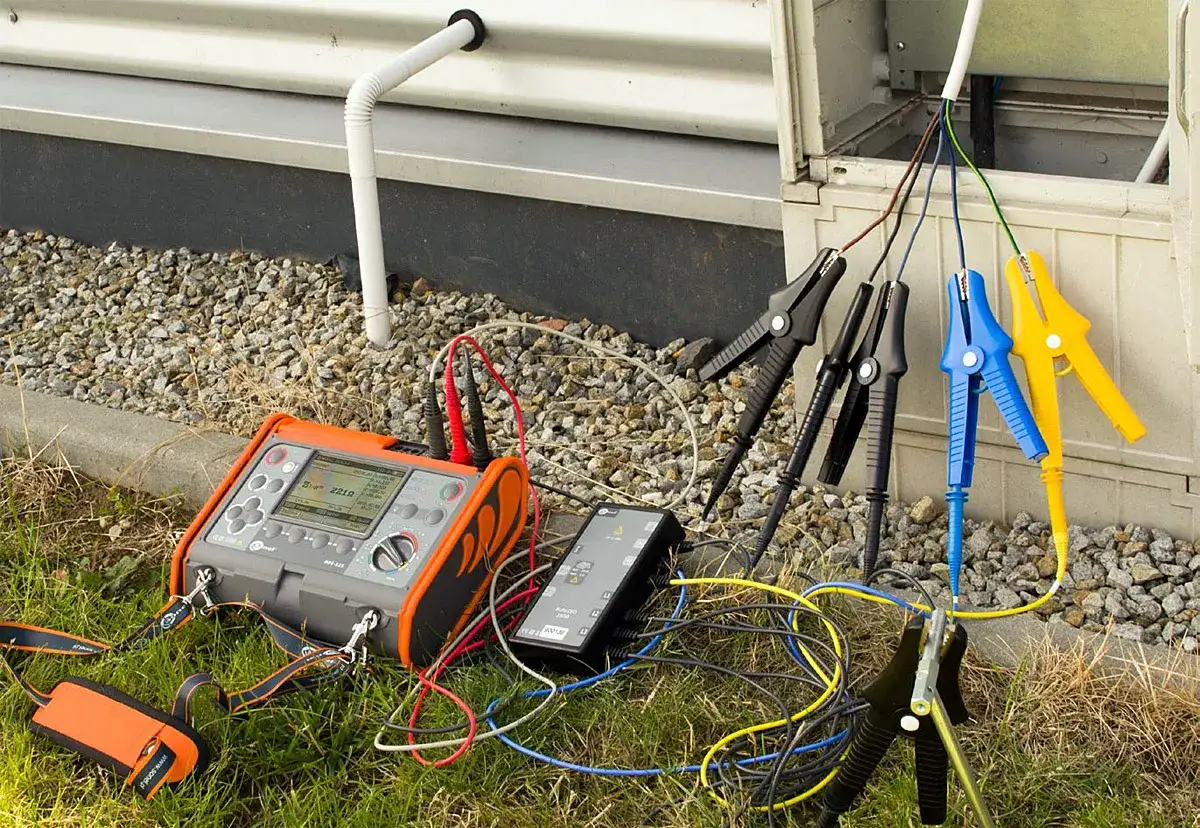

Jakie narzędzia dają wiarygodny odczyt
Do takiego badania potrzebny jest przyrząd, który potrafi podać odpowiednie napięcie stałe i zmierzyć bardzo mały prąd upływu. Zwykły multimetr do tego nie wystarczy. W praktyce wybór sprowadza się do tego, czy potrzebujesz prostego testera do podstawowych obwodów, czy pełniejszego miernika do diagnostyki i dokumentacji wyników.
| Narzędzie | Kiedy ma sens | Na co zwracam uwagę |
|---|---|---|
| Prosty tester izolacji | Do szybkich pomiarów w instalacjach budynkowych i podstawowej kontroli przewodów | Zakres 250 V i 500 V, automatyczne rozładowanie, blokada pomiaru przy napięciu na obwodzie |
| Insulation multimeter | Gdy chcę połączyć pomiar izolacji z szybkim sprawdzeniem napięcia i ciągłości | Czytelny ekran, szybka obsługa, ochrona przed pomiarem na obwodzie pod napięciem |
| Zaawansowany miernik wysokiego napięcia | Do dłuższych kabli, silników, transformatorów i bardziej wymagających układów DC | Zakres 1000 V i wyżej, funkcje PI/DAR, guard, zapis wyników |
W dobrej praktyce szukam kilku rzeczy, które robią realną różnicę:
- automatycznego rozładowania po zakończeniu testu,
- ostrzegania o podłączeniu do obwodu pod napięciem,
- funkcji blokady pomiaru, gdy tester wykryje napięcie na badanym obwodzie,
- zacisku Guard, który ogranicza wpływ prądów powierzchniowych,
- możliwości wykonania testów PI i DAR, jeśli badam urządzenia lub obwody wymagające analizy w czasie.
W wielu modelach spotyka się zakresy 250 V, 500 V i 1000 V, a w bardziej rozbudowanych także 2500 V. To nie znaczy, że zawsze trzeba używać najwyższego napięcia. Najpierw dobieram przyrząd do rodzaju obwodu, a dopiero potem przechodzę do wyboru napięcia testowego.
Jak dobrać napięcie testowe do obwodu
Tu najłatwiej popełnić błąd: ktoś zakłada, że wyższe napięcie zawsze da lepszy obraz. To nieprawda. Zbyt agresywny test potrafi niepotrzebnie obciążyć wrażliwy obwód, a zbyt niski może nie ujawnić słabego miejsca w izolacji. Dlatego napięcie dobieram do typu instalacji, producenta urządzenia i celu badania.
| Napięcie testowe | Najczęstsze zastosowanie | Moja uwaga praktyczna |
|---|---|---|
| 100 V | Wybrane, bardzo wrażliwe układy komunikacyjne i delikatne obwody | Stosuję tylko wtedy, gdy dokumentacja albo charakter urządzenia rzeczywiście tego wymaga |
| 250 V | Wrażliwsza elektronika, część instalacji pomocniczych, obwody wymagające ostrożności | Dobre rozwiązanie, gdy 500 V byłoby zbyt mocne dla badanego układu |
| 500 V | Typowe okablowanie budynkowe i większość rutynowych kontroli instalacji | To najczęstszy punkt wyjścia przy przewodach niskiego napięcia |
| 1000 V | Trudniejsze aplikacje, diagnostyka słabszej izolacji, niektóre układy przemysłowe | Przydaje się do wychwycenia problemów, które nie ujawniają się przy 500 V |
W instalacjach budynkowych i urządzeniach zasilanych z sieci najczęściej wystarcza 500 V. Przy obwodach bardziej czułych schodzę do 250 V lub 100 V. Z kolei gdy testuję większe układy, długie trasy kablowe albo bardziej wymagające zastosowania, sięgam po przyrząd z wyższym zakresem. Po doborze napięcia zostaje już tylko poprawne wykonanie badania, a tu liczy się kolejność działań.

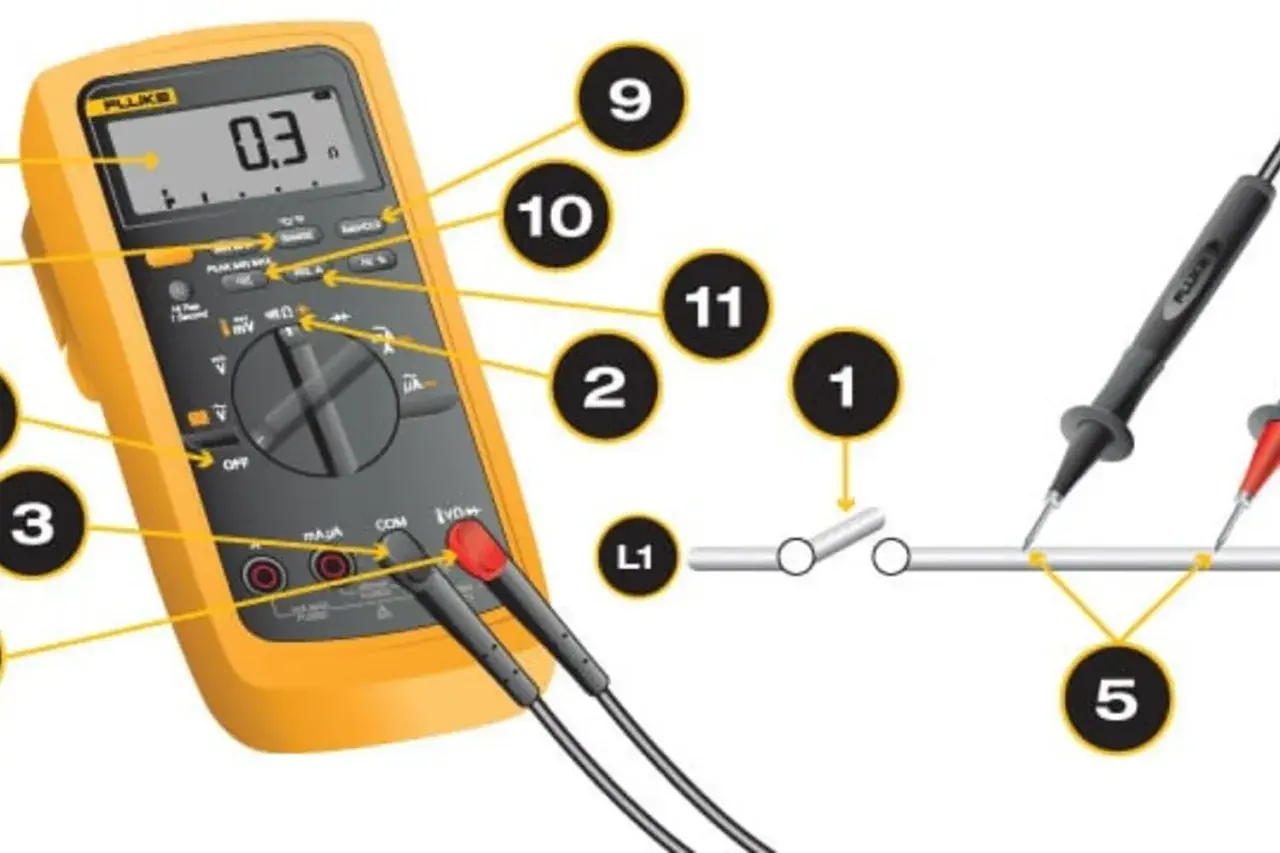

Jak wykonać badanie krok po kroku
W samym pomiarze najważniejsze są porządek i powtarzalność. Jeśli za każdym razem wykonuję test w podobny sposób, wynik da się porównać z poprzednim odczytem i łatwiej zauważyć degradację izolacji.
- Wyłączam zasilanie i upewniam się, że obwód jest beznapięciowy.
- Odłączam elementy, które mogą zafałszować wynik, zwłaszcza elektronikę, sterowniki, falowniki i czułe odbiorniki.
- Sprawdzam testerem, czy na przewodach nie ma napięcia resztkowego lub nieoczekiwanego zasilania zwrotnego.
- Podłączam przewody pomiarowe zgodnie z układem testu, na przykład żyła do żyły albo żyła do PE.
- Wybieram właściwe napięcie testowe i uruchamiam pomiar.
- Odczyt robię po chwili ustabilizowania, a przy analizie bardziej wymagającej czekam odpowiednio dłużej.
- Po zakończeniu testu pozwalam przyrządowi rozładować obwód i dopiero potem odpinam przewody.
Przy zwykłym sprawdzeniu stanu izolacji patrzę na wynik po około minucie, bo wtedy w dużej mierze znika efekt ładowania badanego obwodu. Jeśli potrzebuję dodatkowej diagnostyki, używam testu PI albo DAR. PI opiera się na porównaniu wyniku z 10. minuty i 1. minuty, a DAR na relacji odczytu z 1. minuty do odczytu z 30. sekundy. To już nie jest tylko szybka kontrola, ale analiza zachowania izolacji w czasie.
W instalacjach trójfazowych lub rozbudowanych obwodach nie ograniczam się do jednego punktu. Sprawdzam układ zgodnie z dokumentacją, bo dopiero komplet pomiarów pokazuje, czy problem siedzi w jednej żyle, między przewodami czy do ziemi. Gdy wiem już, jak test wykonać, kluczowe staje się jedno pytanie: co właściwie oznacza liczba, którą widzę na ekranie?
Jak odczytać wynik bez zgadywania
Rezystancja izolacji zwykle rośnie wraz z poprawą stanu izolacji, ale sam wysoki wynik nie załatwia sprawy. Patrzę przede wszystkim na powtarzalność, trend i warunki, w jakich wykonano badanie. W wilgotnym pomieszczeniu albo po myciu instalacji odczyt może być niższy niż zwykle, nawet jeśli nie doszło jeszcze do trwałego uszkodzenia.
| Co widzę na mierniku | Co to może oznaczać | Co robię dalej |
|---|---|---|
| Wynik wysoki i stabilny | Izolacja prawdopodobnie jest w dobrej kondycji | Porównuję z poprzednim pomiarem i zapisuję warunki testu |
| Wynik niski lub wyraźnie niższy niż wcześniej | Wilgoć, zabrudzenie, uszkodzenie mechaniczne albo starzenie materiału | Sprawdzam odcinek kabla, złączki, puszki i miejsca narażone na wodę |
| Wynik mocno zmienny | Problem z kontaktem, powierzchniowe upływy albo niestabilne warunki | Powtarzam test po oczyszczeniu i upewnieniu się, że połączenia są pewne |
| PI lub DAR słabe w czasie | Izolacja nie „dochodzi” tak, jak powinna | Traktuję to jako sygnał diagnostyczny, nie tylko jako ciekawostkę |
W praktyce najcenniejszy jest nie pojedynczy odczyt, ale różnica względem poprzednich pomiarów. Jeśli instalacja przez lata trzymała bardzo podobny poziom, a teraz wynik spadł wyraźnie, nie ignoruję tego nawet wtedy, gdy odczyt jeszcze nie wygląda dramatycznie. Taki sygnał zwykle prowadzi do prostszego pytania: co mogło zafałszować albo osłabić pomiar?
Jakie błędy najczęściej psują pomiar
Najwięcej błędów widzę nie przy samym mierniku, tylko przy przygotowaniu obwodu. To ważne, bo nawet dobry tester pokaże bezwartościowy wynik, jeśli układ nie został poprawnie odłączony albo badany przewód jest po prostu mokry i brudny.
- Pomiar na obwodzie, który nadal jest pod napięciem albo ma napięcie zwrotne z innego źródła.
- Nieodłączenie elektroniki, zabezpieczeń, sterowników i urządzeń wrażliwych na napięcie testowe.
- Brud, kurz, osad i wilgoć na powierzchni izolacji, które zwiększają prądy powierzchniowe.
- Zbyt szybkie odczytanie wyniku, zanim obwód zdąży się ustabilizować.
- Brak rozładowania po teście i odpinanie przewodów „na szybko”.
- Użycie niewłaściwego napięcia testowego względem badanego obwodu.
- Brak notatki o temperaturze i wilgotności, przez co kolejne pomiary są słabo porównywalne.
Jeśli wynik budzi wątpliwości, nie próbuję go „ratować” interpretacją na siłę. Najpierw sprawdzam stan przewodów, połączeń, osuszenie i czystość obiektu. Dopiero potem decyduję, czy pomiar trzeba powtórzyć, czy szukać konkretnej usterki. Ta ostrożność jest szczególnie ważna tam, gdzie pracują systemy fotowoltaiczne i długie trasy kablowe.
Co zmienia fotowoltaika i dłuższe trasy kablowe
W instalacjach PV izolacja pracuje w bardziej wymagających warunkach niż w zwykłej instalacji domowej. Dochodzi promieniowanie UV, wahania temperatur, wilgoć, praca na dachu i długie odcinki przewodów DC. W takim środowisku tester z większym zakresem napięć oraz dobrą funkcją rozładowania naprawdę ma znaczenie.
W praktyce zwracam uwagę na kilka rzeczy:
- czy przyrząd obsłuży napięcie odpowiednie dla badanego stringu lub obwodu DC,
- czy ma blokadę pomiaru przy wykryciu napięcia na przewodach,
- czy umożliwia szybkie wykrycie problemów z izolacją w kablach biegnących długo po konstrukcji i dachu,
- czy zapisuje wynik albo pozwala łatwo go zanotować do dokumentacji odbiorowej,
- czy po zakończeniu testu automatycznie rozładowuje układ, bo w PV to kwestia praktyczna, nie kosmetyczna.
Właśnie w fotowoltaice szczególnie cenię funkcję guard, gdy kabel przechodzi przez brudne lub zawilgocone miejsca, a także wtedy, gdy wynik wygląda podejrzanie nisko mimo braku widocznych uszkodzeń. Czasem problemem nie jest sama żyła, tylko powierzchniowy upływ na złączu, peszlu albo obudowie. To jeden z powodów, dla których dobry tester oszczędza czas lepiej niż kilka dodatkowych prób „na czuja”.
Co sprawdzam, zanim uznam instalację za gotową
Po zakończeniu badania nie zostawiam wyniku samego sobie. Zapisuję napięcie testowe, warunki otoczenia, miejsce pomiaru i krótki komentarz o stanie obwodu. Taka dokumentacja bywa ważniejsza niż sam odczyt, bo dopiero ona pozwala porównać wyniki po miesiącach albo po kolejnym serwisie.
Jeśli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: nie ufaj jednemu numerowi bez kontekstu. Sprawdź, czy obwód był odłączony, czy użyto właściwego napięcia, czy tester rozładował kabel i czy warunki były podobne do poprzedniego badania. Wtedy pomiar izolacji przestaje być formalnością, a zaczyna być realnym narzędziem diagnostycznym. I właśnie tak traktuję go przy każdym przeglądzie, odbiorze i serwisie instalacji.
