Pomiar impedancji pętli zwarcia pozwala sprawdzić, czy zabezpieczenia odłączą zasilanie wystarczająco szybko, zanim na obudowach i przewodach pojawi się niebezpieczne napięcie dotykowe. W praktyce chodzi więc o bezpieczeństwo instalacji w domu, firmie, warsztacie albo układzie PV, a nie o samą liczbę w protokole. Poniżej pokazuję, jak czytam wynik, jak dobieram miernik i gdzie najczęściej pojawiają się błędy.
To badanie mówi więcej o bezpieczeństwie niż sam odczyt
- Im niższa impedancja pętli, tym większy prąd zwarciowy i większa szansa na szybkie zadziałanie zabezpieczenia.
- W obwodach 230/400 V wynik trzeba porównać z typem zabezpieczenia i dopuszczalnym czasem wyłączenia.
- Do obwodów z RCD lepiej sprawdzają się mierniki z trybem bez wyzwalania lub kompensacją wpływu wyłącznika.
- W rozdzielniach, stacjach i większych instalacjach PV przydaje się sprzęt silnoprądowy albo 4-przewodowy.
- Najwięcej problemów robi słaby kontakt przewodów, zły tryb pomiaru i zakłócenia w obwodzie.
Jaki miernik sprawdzi się w twojej instalacji
Ja zaczynam od prostego pytania: czy mierzę mieszkanie, rozdzielnicę przemysłową, czy układ PV. Od tego zależy nie tylko wygoda pracy, ale też to, czy odczyt będzie wiarygodny. Inny przyrząd wybiera się do zwykłych obwodów końcowych, inny do miejsc z RCD, a jeszcze inny tam, gdzie pętla ma bardzo małą impedancję i trzeba zejść do poziomu miliomów.
| Typ przyrządu | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt w 2026 |
|---|---|---|---|---|
| Prosty tester niskoprądowy | Kontrola typowych obwodów końcowych, szybkie sprawdzenie instalacji | Lekki, tańszy, prosty w obsłudze | Gorsza stabilność przy małych impedancjach i w zakłóconym środowisku | ok. 2 000-4 000 zł |
| Miernik z trybem bez wyzwalania RCD | Mieszkania, biura, modernizacje, praca w obiekcie pod napięciem | Nie wyzwala zabezpieczenia, lepiej sprawdza się w czynnych obiektach | Pomiar bywa dłuższy, a wynik może wymagać powtórzenia w trudnych warunkach | ok. 3 000-7 000 zł |
| Silnoprądowy miernik pętli | Rozdzielnice, stacje, punkty zasilania, bardzo niskie impedancje | Duża pewność odczytu, także przy wartościach miliomowych | Wyższa cena, większa masa, potrzeba dobrych przewodów i adapterów | ok. 6 000-14 000 zł |
| Miernik wielofunkcyjny | Firmy serwisowe, odbiory, protokoły z wielu badań w jednym miejscu | Łączy badanie pętli z pomiarem izolacji, RCD, ciągłości i często uziemienia | Nie każdy model jest równie mocny w samym badaniu pętli | ok. 3 500-12 000 zł |
| Przyrząd do PV i układów IT | Farmy PV, instalacje 400/690 V, obwody faza-faza i wyższe napięcia robocze | Ma odpowiedni zakres napięcia, często do 750 V, a w specjalistycznych rozwiązaniach PV nawet do 900 V AC | To sprzęt niszowy, zwykle droższy i bardziej specjalistyczny | ok. 7 000-15 000+ zł |
Jeżeli obwód jest krótki i mała jest reaktancja, prostszy tester może wystarczyć. W sieciach rozdzielczych i przy bardzo małych wartościach Zs wolę jednak pełny pomiar impedancji, bo pominięcie składowej reaktancyjnej potrafi zafałszować wynik bardziej, niż się wydaje.
Przy bardzo małych impedancjach, typowych dla rozdzielnic i punktów zasilania, silnoprądowe przyrządy potrafią wymuszać prąd rzędu 150 A dla L-PE/L-PEN i do 280 A dla L-L, dzięki czemu odczyt jest stabilniejszy i lepiej nadaje się do porównań.
Przeczytaj również: Dlaczego amperomierz szeregowo? Klucz do dokładnych pomiarów prądu
Na jakie parametry patrzę najpierw
- Metoda pomiaru - do zwykłych obwodów wystarczy prostszy tester, ale przy małych impedancjach lepszy będzie silnoprądowy lub 4-przewodowy.
- Tryb bez wyzwalania RCD - jeśli obiekt pracuje normalnie i nie chcesz wyłączać zasilania, ten tryb oszczędza czas i nerwy.
- Rozdzielczość - w budownictwie często wystarcza 0,01 Ω, ale w rozdzielniach i stacjach przydają się wyniki w mΩ.
- Zakres napięcia - w energetyce i PV to krytyczne, bo część modeli kończy się za wcześnie.
- Akcesoria - adaptery do gniazd 16/32/63 A, dłuższe przewody, końcówki i krokodylki robią większą różnicę, niż wielu osobom się wydaje.
- Oprogramowanie - eksport wyników, numerowanie punktów i gotowy protokół skracają pracę przy odbiorach.
Jeśli pracuję przy PV lub na 400/690 V, zakres napięcia jest dla mnie pierwszym filtrem. Przyrząd, który kończy się za wcześnie, nie jest oszczędnością, tylko źródłem dodatkowych powtórek.
Na tym etapie zwykle już wiem, czy potrzebuję sprzętu „do wszystkiego”, czy raczej narzędzia wyspecjalizowanego. To prowadzi wprost do pytania, co dokładnie ten test ma udowodnić.
Co dokładnie sprawdza to badanie

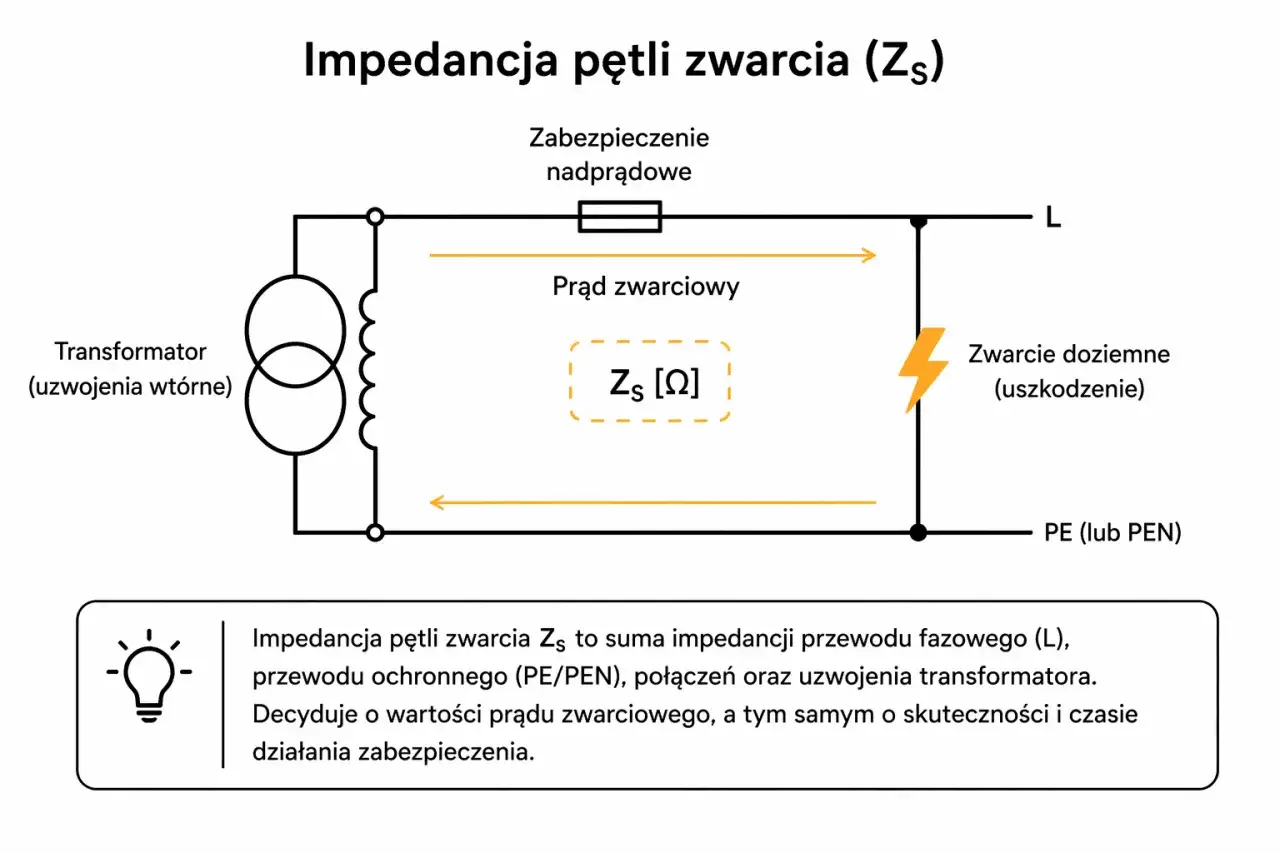

W skrócie: badam, czy w razie zwarcia popłynie wystarczająco duży prąd, aby zabezpieczenie zadziałało w czasie wymaganym dla danego układu. Jeśli pętla ma zbyt dużą impedancję, prąd zwarciowy spada, a wyłącznik lub bezpiecznik może zadziałać za późno. To dlatego w praktyce patrzę nie tylko na samą wartość Zs, ale też na typ sieci, charakterystykę zabezpieczenia i miejsce, w którym dokonuję pomiaru.
Najprostsza zasada brzmi: Zs musi być na tyle mała, żeby zapewnić samoczynne wyłączenie zasilania. W praktyce oznacza to porównanie wyniku z warunkiem wynikającym z napięcia U0 i prądu wyłączającego IA. Przy wyłączniku nadprądowym trzeba uwzględnić jego charakterystykę, na przykład B, C albo D, bo to ona podpowiada, jaki prąd musi popłynąć, żeby aparat zadziałał pewnie.
| Układ | Na co patrzę przede wszystkim | Praktyczny sens wyniku |
|---|---|---|
| TN | Zs i charakterystyka zabezpieczenia nadprądowego | Sprawdzam, czy wyłącznik odetnie zasilanie szybko i bez wątpliwości |
| TT | Zs, uziemienie i współpraca z RCD | Sam wynik pętli nie zamyka tematu, bo duże znaczenie ma tor ochronny i różnicówka |
| IT | Warunki dla pierwszego i drugiego uszkodzenia | Potrzebna jest bardziej rozbudowana ocena, zwykle ze sprzętem i procedurą do takich sieci |
W obwodach odbiorczych przy 230 V najczęściej spotykam się z czasami rzędu 0,4 s w TN i 0,2 s w TT, ale zawsze sprawdzam konkretny przypadek, a nie tylko pamięć z normy. RCD pomaga, lecz nie zastępuje oceny pętli zwarciowej. Jeśli samo zabezpieczenie nie ma szans zadziałać odpowiednio szybko, trzeba szukać przyczyny w instalacji, a nie w protokole.
Właśnie dlatego dobrze wykonane badanie zaczyna się od zrozumienia układu, a dopiero potem przechodzi do miernika. Z tą bazą można przejść do samej procedury.
Jak wykonać badanie bez zbędnych powtórek
- Ustalam układ sieci i typ zabezpieczenia. Inaczej podchodzę do TN, inaczej do TT, a jeszcze inaczej do PV lub IT. Bez tego łatwo dobrać zły tryb i zły punkt pomiarowy.
- Sprawdzam miernik i przewody. Zwracam uwagę na stan końcówek, baterię, datę kalibracji i to, czy instrument wymaga wyzerowania przewodów. Słaby kontakt robi więcej szkód niż wielu początkujących zakłada.
- Wybieram właściwy tor pomiaru. W gnieździe zwykle będzie to L-PE lub L-N, a w instalacjach przemysłowych i PV czasem potrzebny jest pomiar międzyfazowy L-L.
- Przy obwodzie z RCD włączam tryb bez wyzwalania. W niektórych przyrządach prąd testowy jest bardzo mały, czasem poniżej 15 mA, więc różnicówka pozostaje załączona. To wygodne, ale w trudnym środowisku pomiar może trwać dłużej.
- Wykonuję odczyt i sprawdzam jego stabilność. Ja zawsze patrzę, czy wynik powtarza się co najmniej dwukrotnie. Jeśli skacze, nie zakładam od razu awarii instalacji - najpierw myślę o zakłóceniach, słabym styku albo złym zakresie.
- Zapisuję nie tylko Zs, ale też warunki badania. W protokole notuję typ obwodu, zabezpieczenie, tryb miernika i miejsce pomiaru. Bez tego kolejny elektryk może mieć problem z odtworzeniem wyniku.
W rozdzielniach i punktach zasilania, gdzie impedancje są bardzo małe, zwykły tester nie zawsze wystarczy. Tam przewagę daje sprzęt silnoprądowy albo 4-przewodowy, bo potrafi zminimalizować wpływ przewodów pomiarowych i lepiej pokazać rzeczywisty stan toru zwarciowego.
Jeżeli obiekt jest czynny, a ja muszę pracować bez wyłączania zasilania, kluczowe stają się adaptery, dobre przewody i miernik, który umie odfiltrować zakłócenia. To właśnie w praktyce odróżnia wygodny zestaw od takiego, który tylko wygląda profesjonalnie.
Jak czytać wynik i ocenić, czy zabezpieczenie zadziała
Najważniejszy wzór, który trzymam w głowie, jest prosty: Zs nie może przekroczyć U0 podzielonego przez IA. IA to prąd wyłączający, czyli taki, przy którym zabezpieczenie ma zadziałać pewnie w czasie wymaganym dla danego układu. Im większy IA, tym niższa dopuszczalna impedancja pętli.
Żeby to nie zostało teorią, wolę patrzeć na konkretny przykład. Dla wyłącznika C16 przy 230 V przyjmuje się konserwatywnie krotność 10, więc IA wynosi 160 A, a maksymalna dopuszczalna Zs to około 1,44 Ω. To już bardzo szybko pokazuje, czy obwód ma bezpieczny zapas, czy jest na granicy.
| Przykład | Założenie | Prąd wyłączający | Dopuszczalna Zs przy 230 V |
|---|---|---|---|
| B16 | k = 5 | 80 A | 2,88 Ω |
| C16 | k = 10 | 160 A | 1,44 Ω |
| D16 | k = 20 | 320 A | 0,72 Ω |
Jeśli wynik jest wyższy od dopuszczalnego, nie traktuję tego jako kosmetyczny problem. Zwykle oznacza to zbyt długi obwód, za mały przekrój przewodów, luźne połączenie, korozję na zaciskach, problem z uziemieniem albo po prostu zły dobór zabezpieczenia do układu. W TT dokładam jeszcze kontrolę RCD i uziomu, bo sam odczyt pętli nie mówi wszystkiego.

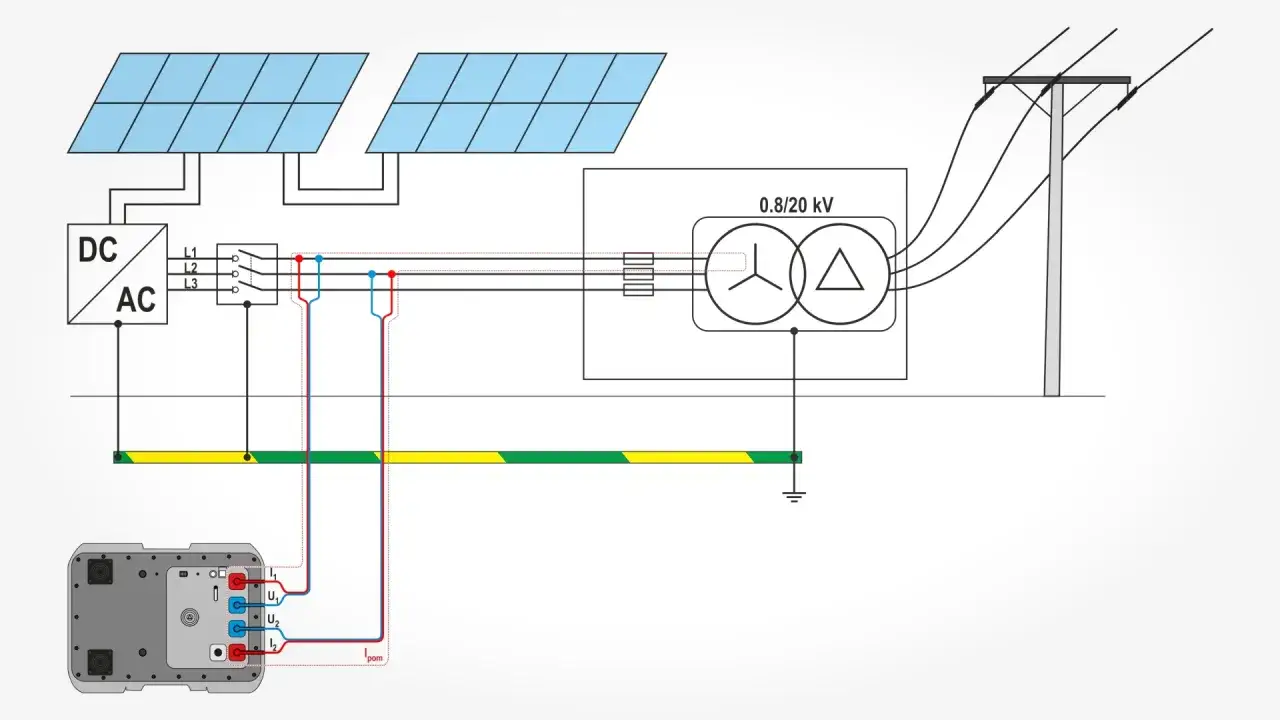

W instalacjach PV i w większym przemyśle dochodzi jeszcze kwestia wyższych napięć, zakłóceń od falowników i nietypowych torów zwarciowych. W takich miejscach warto używać przyrządu, który nie tylko mierzy, ale też stabilnie filtruje wynik i pozwala go sensownie powtórzyć.
Wniosek jest prosty: dobry odczyt nie kończy pracy, tylko otwiera decyzję, czy instalacja rzeczywiście spełnia wymagania bezpieczeństwa. A kiedy liczba wygląda podejrzanie, najpierw szukam przyczyny, dopiero potem wniosku.
Najczęstsze błędy i fałszywe odczyty
- Zły kontakt końcówek - utlenione gniazdo, luźny zacisk albo źle dociśnięty adapter potrafią zawyżyć wynik bardziej niż sama długość przewodu.
- Pomiar w niewłaściwym trybie - zwykły tester w obwodzie z RCD może dać zawyżony wynik albo wywołać niepotrzebne zadziałanie zabezpieczenia.
- Za mało odporny miernik w zakłóconym środowisku - przy falownikach, UPS-ach i blisko transformatora niskoprądowe urządzenia bywają mniej stabilne.
- Ignorowanie wpływu przewodów pomiarowych - przy małych impedancjach to już nie detal, tylko realny składnik błędu.
- Pojedynczy odczyt bez weryfikacji - ja zawsze wolę powtórzyć pomiar, jeśli wynik jest graniczny albo skacze o kilka setnych oma.
- Brak uwzględnienia temperatury i obciążenia - rozgrzany obwód potrafi zachowywać się inaczej niż ten mierzony „na zimno”.
Jeśli widzę niestabilny wynik, nie zaczynam od wymiany połowy instalacji. Najpierw sprawdzam punkt styku, przewody, tryb pracy miernika i to, czy obiekt nie generuje właśnie zakłóceń, które mylą odczyt.
To zresztą dobry moment, żeby powiedzieć wprost: w terenie wygrywa nie ten, kto ma największy katalog funkcji, tylko ten, kto ma sprzęt dobrany do realnych warunków pracy.
Co powinno trafić do protokołu, żeby kolejny pomiar miał sens
Sam wynik Zs jest potrzebny, ale bez kontekstu bywa mało użyteczny. Jeśli wracam na obiekt po kilku miesiącach albo przekazuję dokumentację komuś innemu, potrzebuję czegoś więcej niż jednej liczby. Właśnie dlatego w praktyce wpisuję do protokołu także warunki, w których badanie było wykonane.
- typ sieci i punkt pomiaru, na przykład gniazdo, rozdzielnica, odpływ czy zacisk w polu.
- typ i wartość zabezpieczenia, w tym charakterystykę B, C lub D.
- tryb miernika oraz informację, czy użyto funkcji bez wyzwalania RCD.
- numer seryjny przyrządu i data ważności kalibracji.
- stabilność odczytu, jeśli trzeba było powtórzyć pomiar.
- informację o nietypowych warunkach, na przykład zakłóceniach od falownika, długich przewodach albo pracy pod obciążeniem.
To ma sens szczególnie w instalacjach PV, w rozdzielniach i na obiektach, gdzie obwody są rozbudowane, a warunki pracy zmieniają się w ciągu dnia. Dobrze opisany protokół oszczędza czas przy odbiorze, serwisie i kolejnym przeglądzie.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, to byłaby taka: kup miernik pod realne zadania, a nie pod samą specyfikację w katalogu. W domu i małej firmie zwykle wystarczy solidny miernik wielofunkcyjny z trybem pracy z RCD, ale w rozdzielni, na stacji albo w PV szybciej zwraca się sprzęt silnoprądowy, lepiej filtrujący zakłócenia i przygotowany do wyższych napięć. Wtedy ten sam zestaw daje wynik, na którym naprawdę można oprzeć decyzję.
