Pomiar rezystancji uziemienia - Jak uniknąć błędów i ocenić wynik?

Pomiar rezystancji uziemienia to nie formalność z protokołu, tylko realny test tego, czy instalacja ochronna i odgromowa ma szansę bezpiecznie odprowadzić prąd do ziemi. W praktyce liczy się nie tylko sam wynik, ale też dobór metody, miernika, sond i warunki, w jakich badanie zostało wykonane. W tym tekście pokazuję, jak podejść do tego technicznie, które narzędzia mają sens w domu, przy fotowoltaice i w obiekcie firmowym oraz jak odczytać wynik bez zgadywania.

Co tak naprawdę sprawdza ten test i dlaczego wynik trzeba czytać w kontekście

Badanie rezystancji uziomu pokazuje, z jakim oporem instalacja oddaje prąd do gruntu. To ważne zarówno przy uszkodzeniu izolacji, jak i przy wyładowaniu atmosferycznym, bo niska i stabilna rezystancja ułatwia ochronie zadziałać tak, jak przewidział projektant. W instalacjach fotowoltaicznych patrzę na to jeszcze szerzej: liczy się nie tylko sam uziom, ale też połączenia wyrównawcze, stan złącz i ciągłość całej drogi ochronnej.

Tu łatwo o błędne oczekiwanie. Nie istnieje jedna uniwersalna wartość graniczna dobra dla każdego budynku, bo wynik zawsze odnosi się do rodzaju obiektu, układu ochrony i dokumentacji technicznej. Inaczej ocenia się mały dom jednorodzinny, inaczej rozległy układ z odgromówką, a jeszcze inaczej instalację przemysłową z wieloma punktami uziemienia. Dlatego przed badaniem sprawdzam nie tylko sam obiekt, ale też to, czego właściwie mam dowieść pomiarem.

W praktyce różnica między wynikiem dobrym a niewiarygodnym często wynika z gruntu. Sucha, kamienista albo mocno przemarzająca ziemia potrafi podbić odczyt, a po deszczu ten sam układ pokaże wartość wyraźnie niższą. To nie znaczy, że uziom nagle się poprawił albo pogorszył - raczej zmieniły się warunki badania. Z tego powodu zawsze zapisuję kontekst, a nie tylko liczbę z wyświetlacza. Żeby ten wynik w ogóle miał sens, trzeba jeszcze dobrać właściwy przyrząd i metodę.

Jakie narzędzia i mierniki mają sens w praktyce

W tym temacie najgorszy jest przypadkowy dobór sprzętu. Prosty miernik z sondami sprawdzi się w jednych warunkach świetnie, a w innych tylko przedłuży zlecenie albo da wynik, którego nie da się obronić. Ja patrzę na trzy rzeczy: typ uziemienia, dostęp do złącz kontrolnych i to, czy muszę badać układ bez rozpinania instalacji.

W praktyce najbardziej niedoceniany jest miernik cęgowy. Jest szybki i wygodny, ale działa tylko tam, gdzie układ ma wiele równoległych ścieżek uziemienia. Przy pojedynczym uziomie albo układzie z otokiem potrafi wprowadzić w błąd, bo mierzy coś innego niż klasyczna metoda z sondami. To ważne, bo właśnie tu najczęściej pojawia się pokusa, żeby zrobić szybciej i przegapić ograniczenie metody.

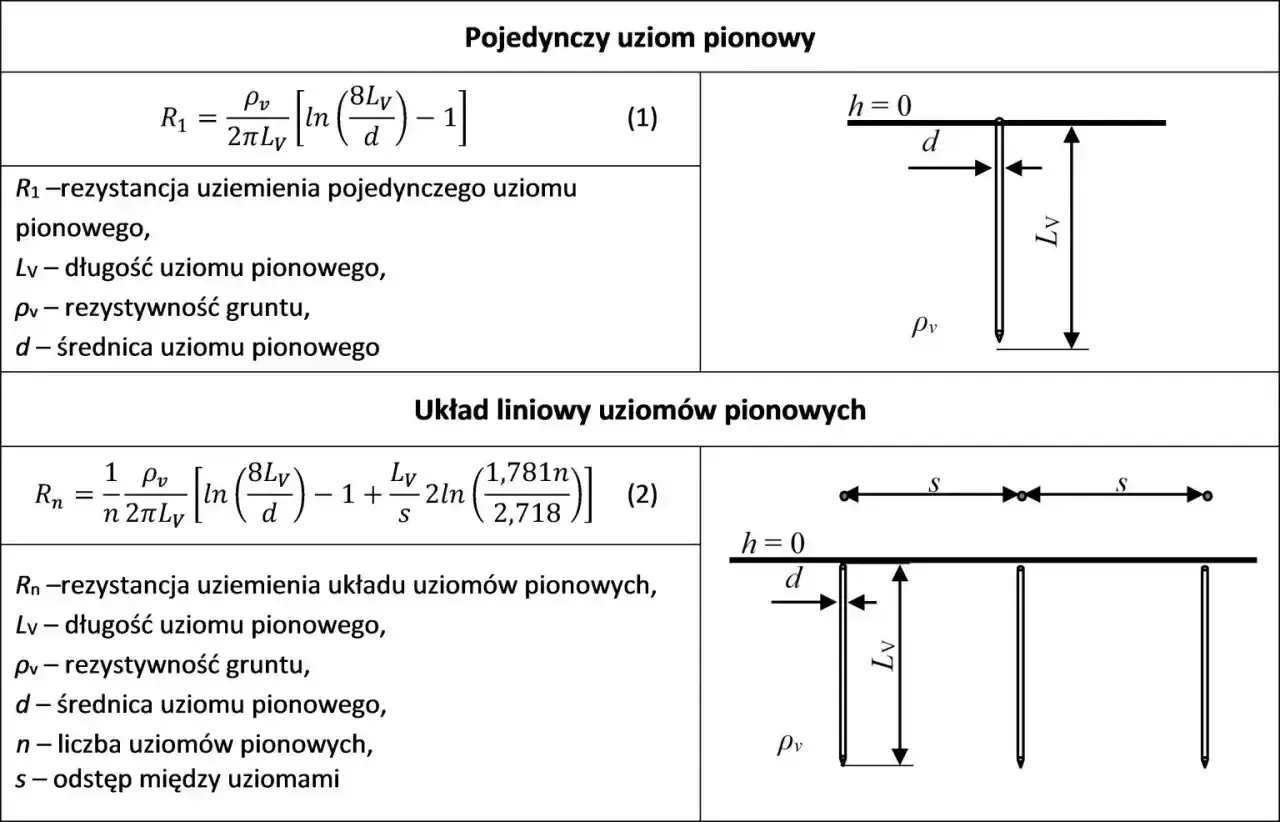

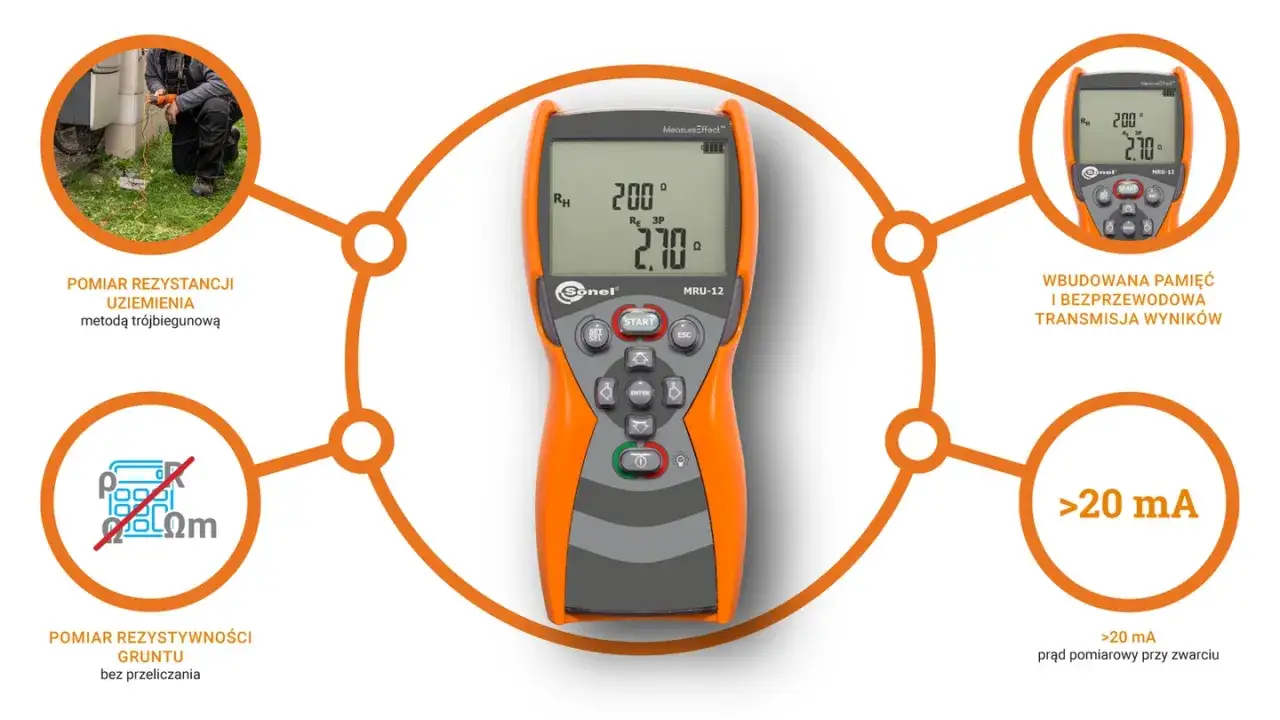

W klasycznym badaniu zwracam też uwagę na osprzęt. Standardowe sondy do wbijania w grunt mają zwykle około 30 cm, a w trudniejszym terenie przydają się dłuższe, nawet 80-centymetrowe. Z kolei przy rozległych układach ważny jest nie tylko sam miernik, ale też jego możliwości: stabilny prąd pomiarowy, odporność na zakłócenia, pamięć wyników i zgodność z PN-EN IEC 61557-5. Właśnie to odróżnia sprzęt do okazjonalnej kontroli od narzędzia, którym można pracować zawodowo. Gdy sprzęt jest już dobrany, można przejść do samej procedury.

Jak przeprowadzam badanie krok po kroku

Najpierw sprawdzam, z jakim uziomem mam do czynienia. Inaczej podchodzę do pojedynczego uziomu przy domu, inaczej do otoku, a jeszcze inaczej do instalacji z wieloma punktami uziemienia. Jeśli nie mam pewności, czy mogę bezpiecznie rozłączyć złącze kontrolne, nie zaczynam od pomiaru, tylko od oględzin i dokumentacji.

1. Oglądam złącza, bednarkę, zaciski i okolice uziomu. Szukam korozji, poluzowań i śladów przegrzania.
2. Wybieram metodę: 3p lub 4p przy klasycznym układzie, cęgi przy uziemieniach wielokrotnych, a 3p z cęgami tam, gdzie trzeba zmierzyć pojedynczą gałąź bez rozpinania instalacji.
3. Rozstawiam sondy pomocnicze w linii, z dala od metalowych elementów w gruncie, tras kablowych i zbrojeń.
4. Sprawdzam połączenia przewodów pomiarowych. Zły styk często robi więcej szkody niż sam gruncik o gorszej rezystywności.
5. Wykonuję pomiar, a potem powtarzam go po niewielkiej zmianie położenia sondy napięciowej. Dzięki temu widzę, czy wynik jest stabilny.
6. Zapisuję wynik wraz z datą, metodą, modelem miernika i warunkami pogodowymi.

Jeśli spodziewam się bardzo niskiej rezystancji, wybieram 4p. Dodatkowy przewód od strony napięciowej eliminuje wpływ rezystancji przewodu pomiarowego i ma znaczenie wtedy, gdy mierzymy wartości poniżej 1 Ω. Z kolei przy układach rozległych pilnuję, żeby miernik miał wystarczająco duży prąd pomiarowy. Przy zbyt małym prądzie wynik staje się niepewny i trudno odróżnić błąd metody od realnego problemu uziomu.

W klasycznej metodzie 3p najwięcej daje spokojne sprawdzenie położenia sond. Jeśli jedna wartość wyraźnie odstaje od pozostałych, nie zakładam od razu awarii uziemienia. Najpierw zmieniam miejsce sondy, sprawdzam otoczenie i powtarzam serię. W praktyce to oszczędza więcej czasu niż późniejsza interpretacja dziwnego odczytu. Sam pomiar to dopiero połowa roboty; druga połowa to rozsądna interpretacja odczytu.

Jak odczytać wynik bez fałszywego poczucia bezpieczeństwa

Najwięcej pomyłek widzę nie przy samym mierzeniu, tylko przy interpretacji. Wynik trzeba zestawić z projektem, rodzajem obiektu i oczekiwanym sposobem ochrony. W praktyce zwracam uwagę na trzy rzeczy: czy wartość jest powtarzalna, czy zmienia się po przesunięciu sond i czy różnica ma sens względem warunków gruntowych.

Przy obiektach PV i odgromowych nie ignoruję też ciągłości połączeń wyrównawczych. Sam uziom może wyglądać dobrze, a problem siedzi w korozji złącza, luźnym zacisku albo uszkodzonej bednarce. Taki detal potrafi podnieść rezystancję albo całkowicie zafałszować obraz instalacji. Dlatego dobry protokół powinien mówić więcej niż tylko „wynik mieści się w normie”.

Ważne jest też to, że dla różnych obiektów nie szuka się jednej magicznej wartości. W jednych instalacjach liczy się selektywność i możliwość rozdzielenia pojedynczego uziomu, w innych szybka kontrola całej sieci, a w jeszcze innych diagnostyka gruntu. Sam wynik bez kontekstu bywa pozornie uspokajający, ale technicznie niewiele wnosi. Skoro wiadomo już, jak czytać odczyt, warto zobaczyć najczęstsze pułapki, które potrafią go zrujnować jeszcze przed analizą.

Najczęstsze błędy, które psują wynik jeszcze przed odczytem

• Sonda prądowa H jest wbita zbyt blisko badanego uziomu, więc pole pomiarowe się nakłada.
• Sonda napięciowa S trafia poza właściwy obszar i wynik zaczyna pływać.
• Sondy znajdują się nad ukrytym metalem w gruncie, np. zbrojeniem albo inną bednarką.
• Używa się metody cęgowej tam, gdzie układ nie ma wielu równoległych połączeń uziemiających.
• Przewody i zaciski mają słaby kontakt, są za długie albo uszkodzone mechanicznie.
• Pomiar wykonuje się jednym odczytem, bez powtórzenia i bez sprawdzenia stabilności.
• Ignoruje się suchy grunt, niską temperaturę i zakłócenia od pracujących urządzeń.

Jest jeszcze jeden błąd, który widzę zaskakująco często: próba zastąpienia miernika do uziemień zwykłym multimetrem. To się nie broni, bo takie badanie wymaga odpowiedniej metody, sond, napięcia przemiennego i kontroli prądu pomiarowego. Pomiar prądem stałym nie daje wiarygodnego obrazu uziomu, a w trudnym gruncie potrafi wprowadzić wprost w fałszywy trop. Jeśli wynik ma mieć znaczenie techniczne, oszczędzanie na przyrządzie zwykle kończy się droższym powrotem na obiekt.

Gdy wiem już, gdzie są pułapki, łatwiej dobrać sprzęt do konkretnego scenariusza. I właśnie tu widać, że w praktyce nie chodzi o „najlepszy miernik”, tylko o miernik dobrany do zadania.

Jak dobrać sprzęt do domu, fotowoltaiki i obiektu firmowego

Nie kupowałbym jednego „najmocniejszego” miernika w ciemno, jeśli badania wykonuje się kilka razy w roku na małym obiekcie. Z drugiej strony przy większej liczbie zleceń oszczędzanie na sprzęcie zwykle kończy się dłuższą pracą i mniej wiarygodnym protokołem. Najrozsądniej patrzeć na realne scenariusze użycia.

Orientacyjnie, z obecnych ofert rynkowych, proste testery 3p/4p zaczynają się mniej więcej od 1,5 tys. zł netto, mierniki cęgowe często mieszczą się w okolicach 4-5 tys. zł brutto, a rozbudowane zestawy z funkcją rezystywności gruntu zwykle kosztują 6-9 tys. zł brutto lub więcej. To nie jest sztywny cennik, tylko praktyczny punkt odniesienia, bo różnica w funkcjach bywa większa niż sama różnica w nazwie urządzenia.

W fotowoltaice zwracam jeszcze uwagę na zaplecze diagnostyczne. Jeśli miernik potrafi zapisać wyniki, pracować z dodatkowymi cęgami i obsłużyć rezystywność gruntu, łatwiej mi potem porównać kolejne przeglądy i wyłapać trend, a nie tylko pojedynczy odczyt. To bywa ważniejsze niż sama „najniższa” cena zakupu. Na końcu liczy się bowiem nie sam pomiar, lecz to, czy da się go powtórzyć i obronić po czasie.

Co zapisuję po badaniu, żeby wynik miał znaczenie także za pół roku

• Datę, godzinę i warunki pogodowe, bo wilgotność gruntu realnie zmienia odczyt.
• Metodę pomiaru i model miernika, żeby wynik dało się porównać przy kolejnej kontroli.
• Informację, czy złącze kontrolne było rozpinane, a jeśli nie, to dlaczego.
• Pozycję sond i długość użytego osprzętu, szczególnie w trudnym gruncie.
• Stan widocznych połączeń, zacisków i bednarki, bo to często pierwszy trop przy późniejszym wzroście rezystancji.

W praktyce najlepszy pomiar to ten, który da się odtworzyć w podobnych warunkach. Dlatego nie traktuję wyniku jako jedynej informacji o uziemieniu, tylko jako część większego obrazu: oględzin, ciągłości połączeń, dokumentacji i porównania z poprzednimi sezonami. Jeśli po takim badaniu widać trend wzrostowy, warto reagować wcześniej, zanim problem przerodzi się w kosztowną naprawę albo wątpliwość przy odbiorze instalacji. Dzięki temu jedna liczba staje się narzędziem decyzyjnym, a nie tylko wpisem do dokumentacji.
