Termografia pomaga szybko zobaczyć to, czego nie widać gołym okiem: przegrzane połączenia, mostki cieplne, zawilgocone fragmenty izolacji i wadliwe moduły fotowoltaiczne. W praktyce to nie jest zabawa kolorami, tylko sposób na ocenę, gdzie instalacja traci energię albo zaczyna się psuć. Poniżej pokazuję, jak czytać taki obraz, jakie narzędzia mają sens i kiedy sam sprzęt nie wystarczy bez właściwej metody pomiaru.
Najważniejsze rzeczy, które warto zapamiętać
- Kamera termowizyjna nie „widzi przez ściany” - pokazuje rozkład temperatury powierzchni i wymaga poprawnych ustawień.
- Najlepsze zastosowania w energetyce to budynki, instalacje elektryczne, ogrzewanie i panele PV.
- Do wiarygodnych wyników liczą się: ostrość, odległość, zakres temperatur, emisyjność i warunki otoczenia.
- Pirometr nadaje się do pojedynczego punktu, ale nie zastępuje mapy cieplnej.
- Przy budynkach sensowne wyniki zwykle uzyskuje się przy różnicy temperatur wewnątrz i na zewnątrz co najmniej 10°C.
- Jeśli potrzebujesz raportu lub diagnozy awarii, lepsza będzie kamera radiometryczna albo usługa z opracowaniem wyników.
Co naprawdę pokazuje obraz podczerwieni

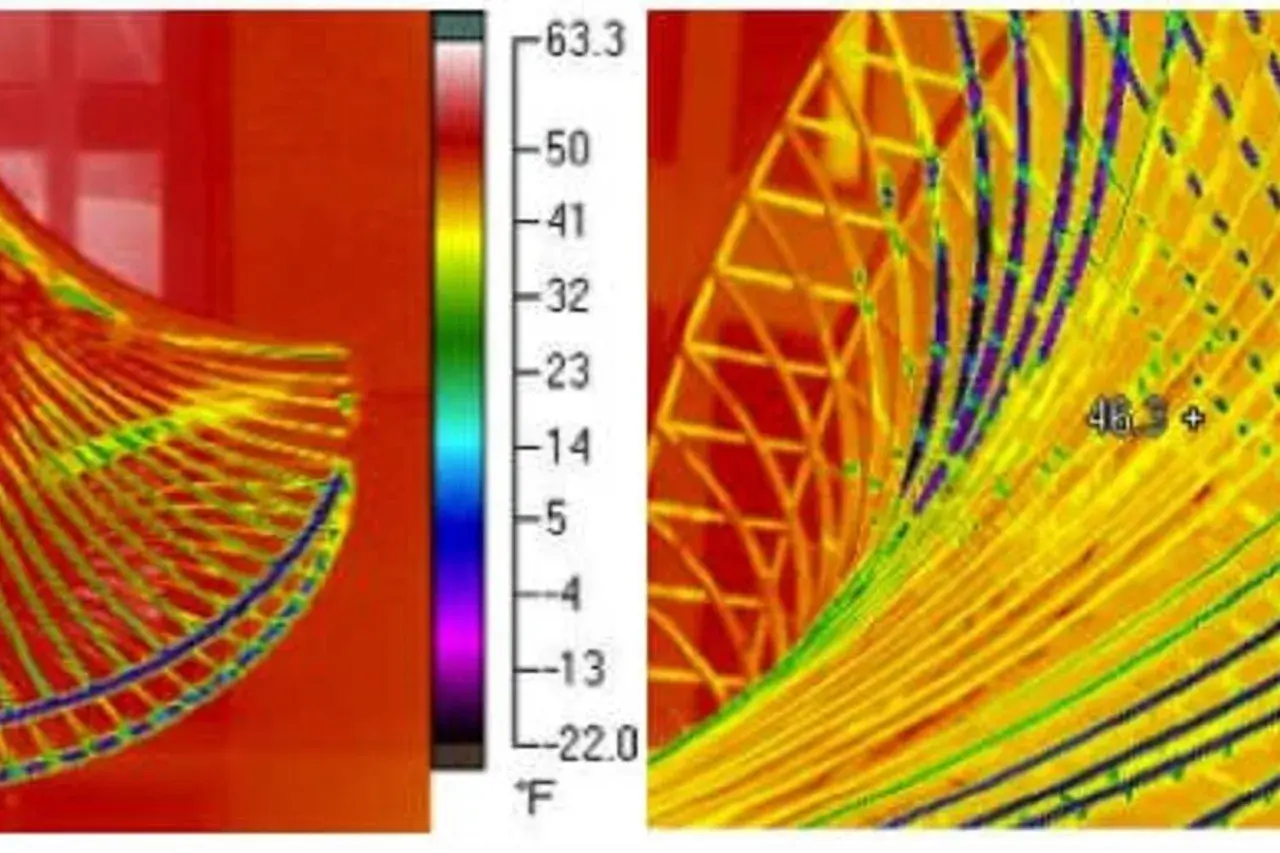

Ja traktuję obraz termiczny jak mapę różnic, a nie gotową odpowiedź. Kamera rejestruje promieniowanie podczerwone emitowane przez powierzchnię i na tej podstawie tworzy termogram, czyli obraz, na którym widać cieplejsze i chłodniejsze obszary. To ważne rozróżnienie, bo w wielu sytuacjach nie chodzi o samą temperaturę, tylko o anomalię względem otoczenia, sąsiedniego elementu albo wcześniejszego pomiaru.

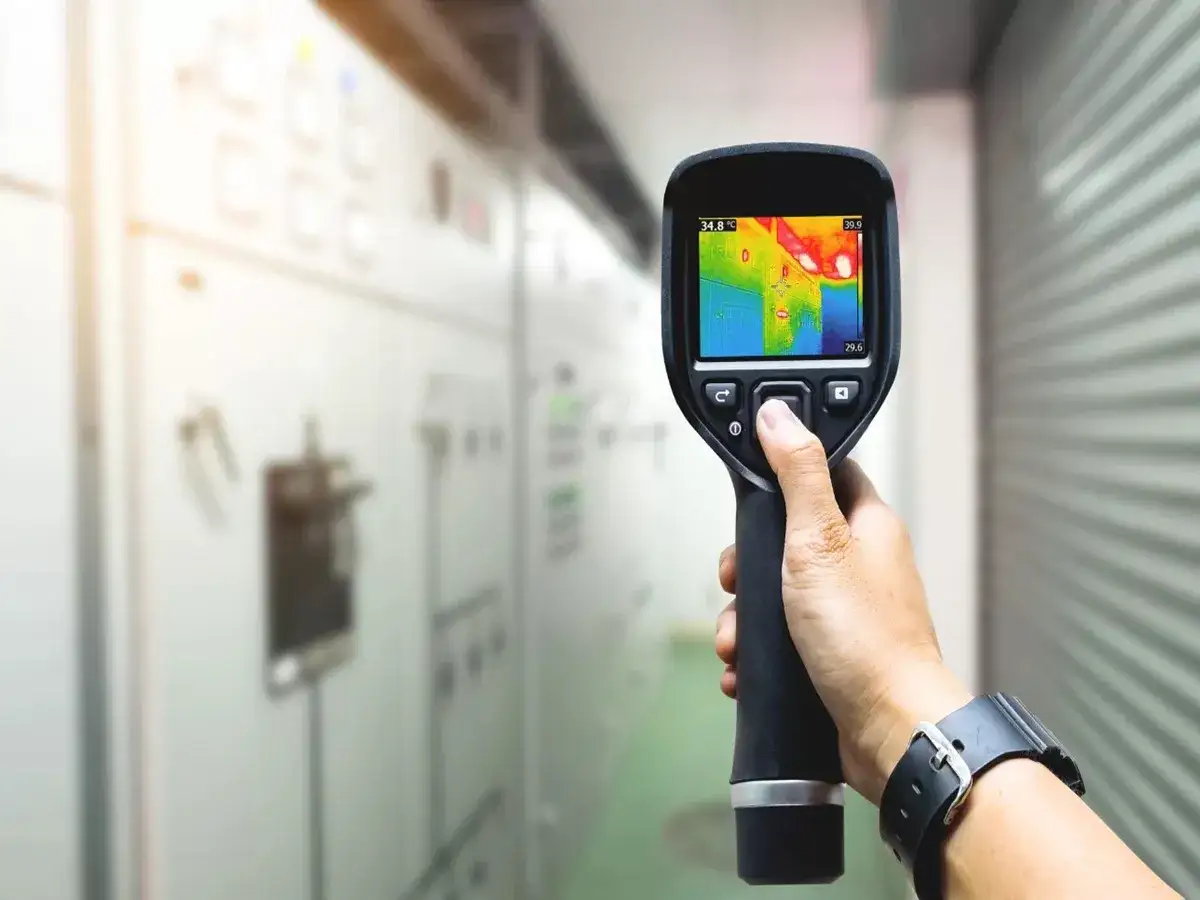

W pracy diagnostycznej ogromne znaczenie ma emisyjność, czyli to, jak dobrze dany materiał wypromieniowuje energię cieplną. Matowe powierzchnie zwykle dają stabilniejszy wynik, a błyszczące metale potrafią „pokazać” odbicie otoczenia zamiast własnej temperatury. Dlatego przy rozdzielnicach, szynach, złączach czy połyskliwych obudowach nie ufam samemu kolorowi na ekranie - najpierw sprawdzam kontekst, a dopiero potem wyciągam wnioski.
Jeśli potrzebujesz tylko szybkiej wskazówki, wystarczy prosty obraz. Jeśli jednak chcesz porównać wartości, przygotować raport albo udowodnić, że element pracuje poza normą, potrzebna jest kamera radiometryczna, czyli taka, która zapisuje temperaturę każdego piksela. Bez tego dostajesz ładny obraz, ale nie zawsze wiarygodny materiał do decyzji serwisowej. I właśnie dlatego w praktyce tak ważne jest, gdzie ta metoda daje największy zwrot.
Gdzie ta metoda daje największy zwrot
W energetyce i budynkach użyteczność tej techniki jest bardzo konkretna. Widziałem już zbyt wiele przypadków, w których drobna anomalia na termogramie okazywała się początkiem większego problemu: strat energii, spadku wydajności albo awarii, którą można było wyłapać wcześniej. Najczęściej szukam nie „gorącego miejsca” jako takiego, ale przyczyny nierównomiernego rozkładu ciepła.
| Obszar | Co zwykle widać | Po co to sprawdzać |
|---|---|---|
| Budynki | Mostki cieplne, nieszczelności, chłodne strefy przy oknach, zawilgocenie izolacji | Żeby ograniczyć straty ciepła i znaleźć miejsca, które generują rachunki zamiast oszczędności |
| Fotowoltaika | Hot spoty, przegrzane ogniwa, problemy z diodami bypass, nierówne grzanie modułów | Żeby wychwycić spadek uzysku, zanim uszkodzenie zacznie się pogłębiać |
| Instalacje elektryczne | Przegrzane zaciski, luźne połączenia, asymetria faz, przeciążone elementy | Żeby ograniczyć ryzyko awarii, przestojów i uszkodzeń osprzętu |
| Ogrzewanie i HVAC | Nierówny rozkład temperatury na grzejnikach, pętle podłogówki, straty na kanałach | Żeby ocenić, czy instalacja pracuje równomiernie i czy nie traci energii po drodze |
W budynkach badanie ma największy sens wtedy, gdy różnica temperatur po obu stronach przegrody jest wyraźna. W praktyce przyjmuje się, że co najmniej 10°C daje dużo lepsze warunki do oceny mostków cieplnych i nieszczelności. W fotowoltaice z kolei ważniejsze od samej temperatury otoczenia jest stabilne obciążenie modułów i powtarzalność obrazu - jeden kadr rzadko wystarcza do pewnej diagnozy. To prowadzi wprost do pytania, jakim sprzętem tak naprawdę warto to robić.
Jakie narzędzia pomiarowe mają sens w praktyce
Tu najłatwiej popełnić błąd zakupowy. Nie każda kamera termiczna rozwiąże ten sam problem, a pirometr i kamera termowizyjna to dwa różne narzędzia, które często są wrzucane do jednego worka. Ja dobieram sprzęt do zadania, a nie do samej ciekawości technologii.
| Narzędzie | Kiedy ma największy sens | Największe ograniczenie |
|---|---|---|
| Kamera termowizyjna | Budynki, PV, rozdzielnice, diagnostyka z raportem | Trzeba poprawnie ustawić zakres, ostrość i emisyjność |
| Pirometr | Szybki pomiar jednego punktu, kontrola orientacyjna | Nie pokazuje całej mapy ciepła i łatwo przeoczyć problem obok punktu pomiaru |
| Kamera do smartfona | Domowe kontrole, szybkie przeglądy, wstępna lokalizacja anomalii | Mniejsza wygoda pracy i zwykle słabsze możliwości raportowe |
| Dron z kamerą termiczną | Duże dachy, farmy PV, trudno dostępne powierzchnie | Wynik wymaga dobrej interpretacji i odpowiednich warunków lotu |
| Termohigrometr w zestawie | Diagnostyka budynków, wilgoć, punkty rosy, ryzyko pleśni | Sam niczego nie pokaże bez obrazu cieplnego i kontekstu przegrody |
Przy zakupie patrzę przede wszystkim na cztery rzeczy: rozdzielczość detektora, czułość termiczną, możliwość zapisu danych radiometrycznych i wygodne oprogramowanie. Dla prostych kontroli wystarczy sprzęt klasy 160 x 120 px, ale do PV i rozdzielnic dużo pewniej pracuje się na 320 x 240 px lub lepiej. W ofertach producentów prostsze moduły do smartfona zaczynają się zwykle od około 1,5-2 tys. zł, budżetowe kamery ręczne od ok. 3,9 tys. zł, a sensowniejsze zestawy diagnostyczne często wchodzą w zakres 8-20 tys. zł. To nie są kwoty przypadkowe - różnica w cenie zwykle idzie w parze z jakością obrazu, ergonomią i możliwością zrobienia z pomiaru użytecznego raportu.
Jeśli mam być uczciwy, pirometr sprawdza się tylko tam, gdzie chcę szybko potwierdzić jedną wartość. Gdy liczy się lokalizacja źródła problemu, pirometr przegrywa z kamerą praktycznie od razu. Właśnie dlatego tak ważne jest przygotowanie samego pomiaru, bo nawet dobry sprzęt można użyć źle.
Jak przygotować pomiar, żeby wynik nie wprowadzał w błąd
Najwięcej fałszywych wniosków bierze się nie ze złej kamery, tylko ze złych warunków. Dlatego przed badaniem zawsze sprawdzam, czy obiekt pracuje w typowym trybie, czy ma odpowiednie obciążenie i czy otoczenie nie zafałszuje obrazu. W praktyce pomiar trzeba potraktować jak małe badanie terenowe, a nie jak szybkie zdjęcie z marszu.
- Ustal, czy obiekt ma pracować pod obciążeniem. W instalacjach elektrycznych i PV bez pracy systemu nie zobaczysz tego, co naprawdę chcesz ocenić.
- Zapewnij sensowne warunki otoczenia. Przy budynkach najlepiej działa wyraźna różnica temperatur między wnętrzem a zewnętrzem, a na elewacji trzeba unikać świeżego nasłonecznienia, opadów i silnego wiatru.
- Ustaw emisyjność, temperaturę odbitą, zakres i ostrość. To są ustawienia, których nie da się „naprawić” po zapisaniu błędnego obrazu.
- Zapisz zdjęcie termiczne razem ze zdjęciem widzialnym. Dopiero zestawienie obu ujęć pozwala później odtworzyć kontekst miejsca.
- Dodaj opis warunków: data, pora, obciążenie, odległość, zakres temperatur, a przy budynkach także informację o pogodzie.
Najczęstszy błąd, jaki widzę, to zbyt duży dystans do obiektu. Obraz wygląda wtedy efektownie, ale detali jest za mało, żeby sensownie ocenić pojedynczy zacisk, celę czy fragment mostka cieplnego. Drugi błąd to zaufanie do powierzchni błyszczących - na metalach, foliach i lakierach łatwo złapać odbicie tła zamiast rzeczywistego punktu przegrzania. Trzeci problem to próba oceny budynku zaraz po zmianie warunków pogodowych, kiedy przegroda jeszcze nie ustabilizowała temperatury.
Jeśli chcesz wyciągnąć z badania coś więcej niż ładny obraz, traktuj je jak proces: najpierw warunki, potem ustawienia, na końcu interpretacja. To naturalnie prowadzi do pytania o koszt, bo nie zawsze opłaca się kupować sprzęt na własność.
Ile kosztuje sprzęt i kiedy lepiej zlecić usługę
Na rynku widać dziś duży rozstrzał cenowy i to akurat ma sens. Inaczej wycenia się prosty moduł do telefonu, inaczej kamerę do okresowej diagnostyki budynków, a jeszcze inaczej sprzęt do regularnych przeglądów instalacji elektrycznych czy dużych farm PV. Poniżej widełki, które dobrze oddają realny próg wejścia w 2026 roku.
| Rozwiązanie | Orientacyjny koszt | Dla kogo ma sens |
|---|---|---|
| Kamera do smartfona | Około 1,5-2,5 tys. zł | Właściciel domu, szybkie kontrole, wstępna diagnostyka |
| Ręczna kamera 160 x 120 px | Około 3,9-6 tys. zł | Podstawowe audyty, prostsze prace serwisowe, małe firmy |
| Kamera 320 x 240 px | Około 8-20 tys. zł | PV, elektryka, raporty, regularna diagnostyka |
| Zestaw specjalistyczny z dodatkami | 20 tys. zł i więcej | Intensywne użytkowanie, większa precyzja, praca zawodowa |
Jeśli potrzebujesz jednego lub dwóch badań rocznie, zakup rzadko ma najlepszy sens ekonomiczny. Wtedy lepiej zlecić usługę osobie, która nie tylko wykona zdjęcia, ale też od razu opisze przyczynę, ryzyko i priorytet działań. Zakup zaczyna się opłacać wtedy, gdy pomiarów jest dużo, obiekty są powtarzalne albo chcesz mieć kontrolę na miejscu bez czekania na serwis zewnętrzny.
Ja zwykle patrzę na to bardzo prosto: jeśli potrzebny jest sam obraz, można iść w tańsze rozwiązanie. Jeśli potrzebny jest wynik, który ma pomóc podjąć decyzję o naprawie, dociepleniu albo wyłączeniu obciążenia, oszczędzanie na sprzęcie szybko robi się pozorne. Wtedy ważniejszy od samej ceny staje się sposób, w jaki wynik jest później sprawdzany.
Co jeszcze sprawdzam, zanim uznam diagnozę za pewną
Dobry termogram nie kończy sprawy, tylko zawęża trop. Zawsze porównuję go z obrazem widzialnym, opisem obiektu i warunkami pracy, bo dopiero wtedy można ocenić, czy anomalia oznacza awarię, naturalną pracę systemu czy jednorazowy efekt środowiskowy. To szczególnie ważne w PV i w rozdzielnicach, gdzie jeden gorący punkt może oznaczać zupełnie inne przyczyny.
- W fotowoltaice sprawdzam, czy gorący punkt powtarza się na kilku ujęciach i czy dotyczy tego samego ogniwa albo złącza.
- W budynkach porównuję obszar anomalii z wilgotnością, przewiewem i historią ocieplenia, bo chłodny ślad nie zawsze oznacza przeciek.
- W instalacjach elektrycznych patrzę na obciążenie, balans faz i stan połączeń, bo przegrzanie często jest skutkiem złego styku, a nie samego elementu.
- W każdym raporcie szukam informacji o emisyjności, odległości, zakresie pomiarowym, dacie i warunkach otoczenia.
Jeśli z takiego badania ma wyniknąć realna oszczędność energii, nie wystarczy wskazać miejsca z wyższą temperaturą. Trzeba jeszcze nazwać przyczynę, ocenić pilność i dobrać działanie, które faktycznie zamknie problem. W praktyce właśnie to odróżnia przydatną diagnostykę od ładnych, ale mało użytecznych kolorów na ekranie.
