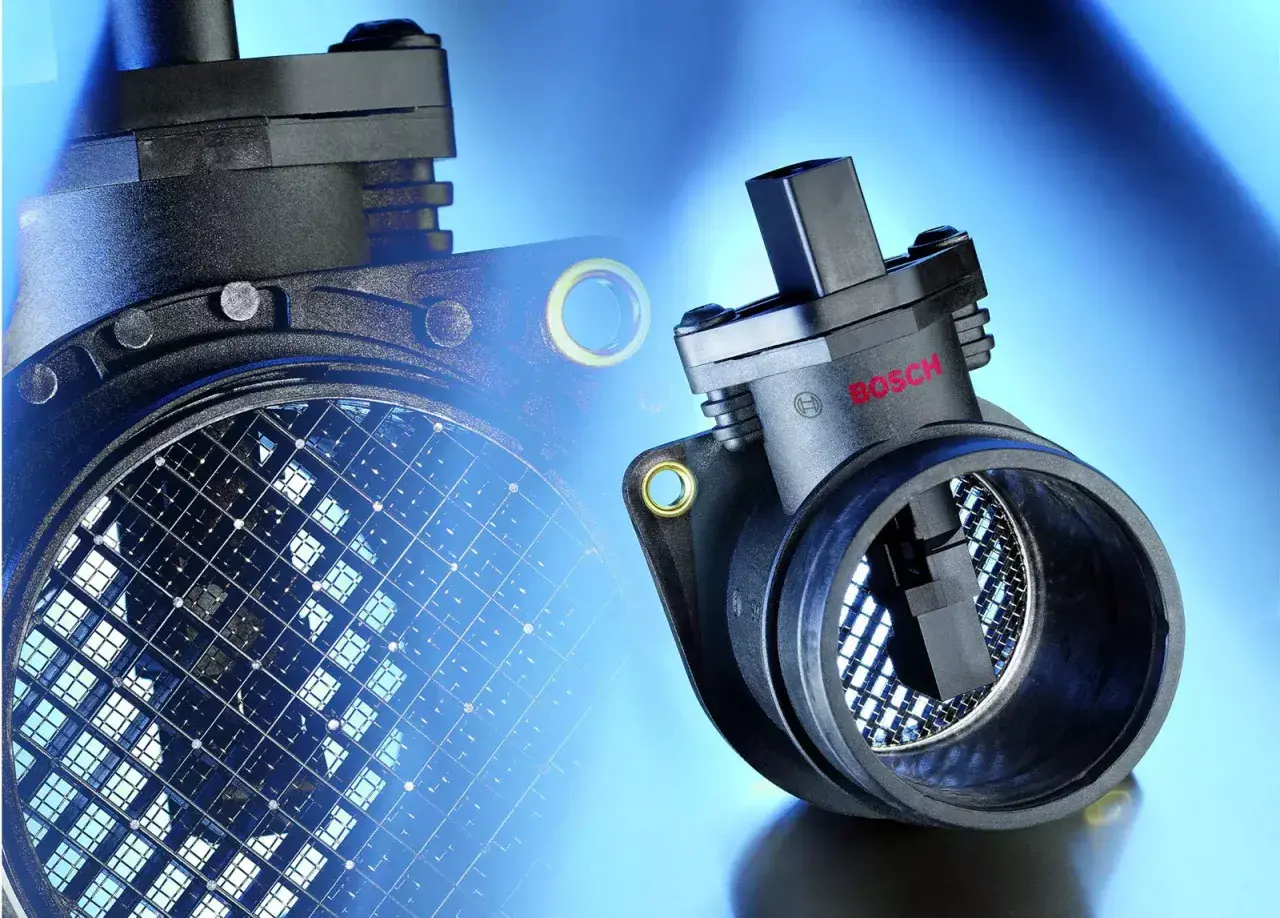

Pomiar przepływu bywa kluczowy wtedy, gdy instalacja ma pracować stabilnie, oszczędnie i bez niespodzianek. Dobrze dobrany przepływomierz pomaga kontrolować wodę, glikol albo gaz, a w systemach grzewczych i solarnych szybko pokazuje, czy obieg jest zrównoważony, pompa pracuje prawidłowo i czy nie brakuje rezerwy przepływu.
Najważniejsze informacje o pomiarze przepływu
- Miernik przepływu pokazuje, ile medium przepływa przez instalację w danej jednostce czasu, zwykle w l/min, m3/h albo kg/h.
- W domowych i technicznych układach najczęściej liczą się trzy rzeczy: rodzaj medium, warunki montażu i wymagana dokładność.
- Do wody i części instalacji grzewczych dobrze sprawdzają się rozwiązania elektromagnetyczne i ultradźwiękowe, a do gazów częściej termiczne lub wirowe.
- Wysoka precyzja kosztuje więcej, ale w rozliczeniach, automatyce i ochronie urządzeń zwykle szybko się zwraca.
- Najczęstszy błąd to dobór samego urządzenia bez sprawdzenia średnicy rury, turbulencji i kompatybilności z medium.
Co dokładnie pokazuje miernik przepływu
Najprościej mówiąc, to urządzenie informuje, jak szybko i w jakiej ilości porusza się medium. W praktyce spotkasz dwa podstawowe podejścia: pomiar strumienia objętościowego, czyli na przykład w litrach na minutę lub metrach sześciennych na godzinę, oraz pomiar strumienia masowego, wyrażany w kilogramach na godzinę. To drugie podejście jest szczególnie sensowne wtedy, gdy gęstość cieczy lub gazu może się zmieniać pod wpływem temperatury albo ciśnienia.
W instalacjach grzewczych i chłodniczych ten pomiar ma bardzo konkretne znaczenie. Jeśli przepływ jest zbyt mały, pompa ciepła może pracować niestabilnie, obieg solarny może nie odbierać energii tak, jak powinien, a podłogówka zaczyna grzać nierówno. Jeśli jest zbyt duży, rośnie zużycie energii przez pompę obiegową i trudniej utrzymać sensowną regulację całego układu. Właśnie dlatego patrzę na przepływ nie jak na ciekawą wartość na ekranie, ale jak na jeden z głównych parametrów zdrowia instalacji.
W codziennym użyciu ten pomiar pojawia się też w systemach sprężonego powietrza, wody użytkowej, obiegów procesowych, a nawet w automatyce budynkowej. Kiedy wiesz już, co urządzenie mierzy, warto przejść do tego, jakie technologie robią to najlepiej w różnych warunkach.
Jakie typy mierników przepływu warto znać
Nie ma jednego uniwersalnego rozwiązania. Inny sprzęt wybiera się do wody w instalacji grzewczej, inny do gazu, a jeszcze inny do medium z domieszką zanieczyszczeń lub do rozliczeń, gdzie liczy się wysoka precyzja. Poniżej zestawiam najważniejsze technologie w sposób praktyczny, bez technicznego nadmiaru.
| Typ | Do czego pasuje najlepiej | Największe zalety | Ograniczenia |
|---|---|---|---|
| Rotametr, czyli przepływomierz pływakowy | Proste układy wodne, rozdzielacze, ręczne równoważenie obiegów | Tani, czytelny, intuicyjny | Raczej do kontroli niż do precyzyjnego rozliczania |
| Turbinowy | Czyste ciecze i część zastosowań gazowych | Dobra czułość, kompaktowa budowa | Wrażliwy na zabrudzenia, zużycie i pulsacje przepływu |
| Elektromagnetyczny | Przewodzące ciecze, woda, ścieki, część obiegów technicznych | Brak części ruchomych, dobry kompromis między ceną a dokładnością | Nie zadziała poprawnie dla mediów słabo przewodzących |
| Ultradźwiękowy | Woda, media czyste, instalacje, w których liczy się brak ingerencji w rurociąg | Brak ruchomych elementów, możliwy montaż bez rozcinania rury w wersjach clamp-on | Nie lubi pęcherzyków powietrza i silnych osadów |
| Coriolisa | Procesy, w których ważna jest masa medium, gęstość i najwyższa dokładność | Bardzo wysoka precyzja, pomiar masowy | Wyższa cena i większe wymagania instalacyjne |
| Termiczny | Gaz, sprężone powietrze, część zastosowań wentylacyjnych | Dobrze radzi sobie z gazami, często daje przydatną diagnostykę | Nie jest uniwersalny dla cieczy i bywa zależny od składu medium |
Jeśli miałbym wskazać najczęstszy kompromis, to wygląda on tak: najdokładniejsze rozwiązania masowe są najlepsze tam, gdzie błędny odczyt jest drogi, a prostsze rotametry wystarczają tam, gdzie chcesz głównie widzieć, czy obieg w ogóle pracuje i jak go wyregulować. W praktyce to właśnie technologia decyduje o tym, czy urządzenie jest narzędziem pomiarowym, czy tylko wskaźnikiem orientacyjnym. Następny krok to dopasowanie go do konkretnego medium i warunków pracy.
Jak dobrać urządzenie do medium i instalacji
W doborze zawsze zaczynam od medium, bo to ono narzuca większość ograniczeń. Inaczej dobiera się sprzęt do czystej wody, inaczej do glikolu w obiegu solarnym, a jeszcze inaczej do gazu, powietrza czy medium z osadem. Sama średnica rury też ma znaczenie, ale bez zrozumienia medium można łatwo wybrać rozwiązanie, które technicznie wygląda dobrze, a w praktyce działa przeciętnie.
- Rodzaj medium - woda, glikol, ścieki, gaz, sprężone powietrze, para. Każde z nich wymaga innej technologii.
- Przewodność elektryczna - jeśli ciecz nie przewodzi prądu, rozwiązanie elektromagnetyczne może odpadać.
- Temperatura i ciśnienie - szczególnie ważne w układach solarnych, kotłowych i przemysłowych.
- Zakres przepływu - urządzenie powinno pracować w środku swojego zakresu, a nie na jego skraju.
- Średnica rury i miejsce montażu - czasem nawet dobry model nie zmieści się tam, gdzie instalator chciałby go wstawić.
- Wymagana dokładność - do bilansowania obiegu wystarczy mniej, do rozliczeń i automatyki potrzeba więcej.
- Sposób komunikacji - impuls, 4-20 mA, Modbus, IO-Link albo lokalny wyświetlacz mogą być ważniejsze, niż się wydaje na początku.
W instalacjach grzewczych, pompach ciepła i obiegach solarnych zwracam też uwagę na to, czy układ jest zawsze pełny, czy pojawia się powietrze, oraz czy w medium nie ma glikolu lub zanieczyszczeń wpływających na odczyt. Dla wody i części obiegów HVAC dobrze sprawdzają się rozwiązania ultradźwiękowe i elektromagnetyczne, bo dają stabilny pomiar bez dużej ingerencji w rurociąg. Do gazów i sprężonego powietrza zwykle sensowniejsza jest technologia termiczna albo wirowa. To prowadzi wprost do pytania, gdzie montaż najczęściej psuje nawet dobry wybór.
Na co uważać podczas montażu i uruchomienia
Wiele błędów wynika nie z samego urządzenia, tylko z tego, że zostało osadzone w złym miejscu. Turbulencje, kolana, redukcje, zawory i częściowo wypełniona rura potrafią zafałszować odczyt bardziej niż przeciętny czujnik. Dlatego przy montażu patrzę najpierw na geometrię instalacji, a dopiero potem na parametry katalogowe.
- Zbyt krótki odcinek prosty - w wielu technologiach warto przyjąć punkt wyjścia rzędu 5-10 średnic rury przed czujnikiem i 3-5 za nim, a przy bardziej wrażliwych rozwiązaniach potrzeba jeszcze więcej.
- Montaż za kolanem lub zaworem - to klasyczne źródło zawirowań, które rozbijają profil prędkości medium.
- Rura niepełna albo zapowietrzona - szczególnie problematyczna w układach otwartych i przy niskich przepływach.
- Zły kierunek przepływu - brzmi banalnie, ale w praktyce wciąż zdarza się częściej, niż powinno.
- Brak uziemienia lub ekranowania - ważne przy rozwiązaniach elektromagnetycznych i w instalacjach z zakłóceniami.
- Brud, osady i brak filtracji - jeśli medium niesie zanieczyszczenia, czujnik może stracić stabilność albo wymagać częstszego serwisu.
Jeśli instalacja jest trudna, a nie ma miejsca na prosty odcinek rury, lepiej od razu rozważyć technologię mniej wrażliwą na geometrię albo model montowany bez ingerencji w rurociąg, zamiast walczyć z pomiarem przez kilka tygodni. W układach otwartych sensownym wyborem bywa montaż tam, gdzie medium płynie ku górze, bo pomaga to utrzymać pełny przekrój rury. Po stronie praktyki to często ważniejsze niż sama marka czy obietnice z katalogu. Kiedy montaż jest już przemyślany, zostaje jeszcze temat ceny i tego, kiedy dopłata rzeczywiście ma sens.
Ile kosztuje dobre rozwiązanie i kiedy wyższa cena ma sens
Ceny są bardzo rozpięte, bo zależą od technologii, średnicy, materiałów, komunikacji i dokładności. W prostych zastosowaniach spotyka się rozwiązania za kilkaset złotych, ale przy bardziej wymagających instalacjach cena potrafi wejść w kilka tysięcy, a w sprzęcie przemysłowym nawet wyraźnie wyżej. Najprościej myśleć o tym tak: im większa odpowiedzialność pomiaru, tym droższe i bardziej stabilne powinno być urządzenie.
| Zakres cenowy | Co zwykle dostajesz | Kiedy to ma sens |
|---|---|---|
| Około 100-500 zł | Proste wskaźniki, rotametry, podstawowa kontrola przepływu | Równoważenie obiegów, podgląd pracy instalacji, mniej wymagające układy |
| Około 500-2 000 zł | Kompaktowe czujniki i prostsze rozwiązania elektroniczne | Domowe instalacje techniczne, monitoring pomp, podstawowa automatyka |
| Około 2 000-10 000 zł | Lepsze modele elektromagnetyczne i ultradźwiękowe | Stabilny pomiar, większe średnice, praca ciągła, integracja z automatyką |
| Około 10 000 zł i więcej | Zaawansowane systemy przemysłowe, wysoka dokładność, rozbudowana diagnostyka | Rozliczenia, procesy krytyczne, media wymagające bardzo precyzyjnego nadzoru |
Wyższa cena zwraca się wtedy, gdy odczyt wpływa na zużycie energii, bezpieczeństwo procesu albo koszty serwisowe. W systemie pompy ciepła albo w obiegu solarnym lepszy pomiar pozwala szybciej wykryć zbyt mały przepływ, zapowietrzenie lub złą regulację, czyli problemy, które potem odbijają się na COP, komforcie i trwałości instalacji. Jeżeli urządzenie ma jedynie pokazać, czy medium płynie, nie zawsze trzeba kupować najdroższą wersję. Gdy ma jednak stać się częścią automatyki lub rozliczeń, oszczędzanie na nim zwykle kończy się pozorną oszczędnością.
Co zostaje najważniejsze przy wyborze do instalacji domowej i technicznej
Gdybym miał zamknąć temat w kilku zdaniach, powiedziałbym tak: najpierw dobierz technologię do medium, potem sprawdź warunki montażu, a dopiero na końcu porównuj cenę i dodatki. W praktyce właśnie ta kolejność chroni przed zakupem sprzętu, który jest dobry na papierze, ale słaby w konkretnej instalacji.
- Do czystej wody i układów grzewczych często opłaca się szukać rozwiązań elektromagnetycznych lub ultradźwiękowych.
- Do gazu i sprężonego powietrza sensownie wypada technologia termiczna.
- Do bardzo wymagających procesów i rozliczeń najlepszą dokładność daje pomiar masowy.
- Jeśli instalacja ma dużo kolan, zaworów i mało miejsca, montaż potrafi zadecydować o wszystkim.
- Największy błąd to kupowanie urządzenia bez sprawdzenia, czy medium, zakres i średnica naprawdę pasują do jego parametrów.
W dobrze zaprojektowanej instalacji taki miernik nie jest dodatkiem, tylko częścią logiki całego układu. Kiedy jest dobrany rozsądnie, pomaga oszczędzać energię, szybciej diagnozować problemy i utrzymać stabilną pracę obiegu przez długi czas.
