Podłączenie woltomierza w ciągniku jest kluczowym zadaniem, które pozwala na monitorowanie stanu układu elektrycznego maszyny. Aby wykonać tę czynność prawidłowo, należy przestrzegać kilku istotnych kroków oraz zasad bezpieczeństwa. W pierwszej kolejności, wyłączenie zapłonu jest niezbędne, aby uniknąć uszkodzenia zarówno woltomierza, jak i układu elektrycznego. Następnie, ważne jest, aby wybrać odpowiednie miejsce do montażu, które zapewni dobrą widoczność wskazań oraz łatwy dostęp.
W artykule przedstawimy szczegółowe instrukcje dotyczące podłączania woltomierza, a także omówimy najczęstsze błędy, które mogą wystąpić podczas tego procesu. Dzięki naszym wskazówkom, każdy użytkownik ciągnika będzie mógł samodzielnie i bezpiecznie podłączyć woltomierz, co pozwoli na lepsze zarządzanie jego maszyną.Najważniejsze informacje:
- Wyłączenie zapłonu przed instalacją chroni układ elektryczny.
- Woltomierz należy podłączyć równolegle do akumulatora lub obwodu zasilania.
- Czerwony przewód podłączamy do dodatniego bieguna akumulatora, a czarny do masy.
- Stabilne i bezpieczne połączenia są kluczowe dla prawidłowego działania woltomierza.
- Unikaj podłączenia woltomierza szeregowo, aby zapobiec uszkodzeniom i błędnym odczytom.
- W przypadku problemów z odczytem, sprawdź połączenia oraz ustawienia woltomierza.
Jak prawidłowo podłączyć woltomierz w ciągniku dla początkujących
Podłączenie woltomierza w ciągniku to istotny proces, który umożliwia monitorowanie stanu układu elektrycznego. Aby prawidłowo podłączyć woltomierz, należy najpierw zgromadzić odpowiednie narzędzia. Będziesz potrzebować woltomierza, odpowiednich przewodów, a także narzędzi do montażu, takich jak wkrętaki i szczypce. Ważne jest, aby upewnić się, że masz wszystko pod ręką przed przystąpieniem do pracy.
Po zebraniu narzędzi, możesz przystąpić do podłączenia woltomierza. Woltomierz należy podłączyć równolegle do układu, który chcesz monitorować. Czerwony przewód woltomierza podłącza się do dodatniego bieguna akumulatora (+), a czarny przewód do ujemnego bieguna (-) lub do masy. Upewnij się, że połączenia są stabilne, a następnie włącz zapłon i sprawdź wskazania woltomierza. Jeśli wszystko zostało wykonane prawidłowo, powinieneś uzyskać stabilne odczyty, co świadczy o poprawnym działaniu urządzenia.
Wybór odpowiedniego miejsca do montażu woltomierza
Wybór odpowiedniego miejsca do montażu woltomierza jest kluczowy dla jego funkcjonalności. Powinno być ono łatwo dostępne oraz zapewniać dobrą widoczność wskazań podczas pracy. Najlepiej zamontować woltomierz w kabinie ciągnika w miejscu, gdzie nie będzie przeszkadzał kierowcy, ale jednocześnie będzie dobrze widoczny. Upewnij się, że miejsce montażu jest stabilne, aby woltomierz nie ulegał uszkodzeniom podczas jazdy.
Krok po kroku: jak podłączyć woltomierz do akumulatora
Aby prawidłowo podłączyć woltomierz do akumulatora w ciągniku, należy rozpocząć od wyłączenia zapłonu. To kluczowy krok, który zapewnia bezpieczeństwo podczas pracy z układem elektrycznym. Następnie przygotuj wszystkie niezbędne narzędzia, w tym woltomierz oraz odpowiednie przewody.
W pierwszym kroku, podłącz czerwony przewód woltomierza do dodatniego bieguna akumulatora (+). Upewnij się, że połączenie jest mocne i stabilne, aby uniknąć problemów z odczytem. W drugim kroku, czarny przewód należy podłączyć do ujemnego bieguna akumulatora (-) lub do masy ciągnika. To połączenie jest niezbędne do prawidłowego funkcjonowania woltomierza.
W trzecim kroku, upewnij się, że woltomierz jest ustawiony na odpowiedni zakres napięcia, aby uzyskać dokładne wyniki pomiarów. W przypadku, gdy nie jesteś pewien, jaki zakres wybrać, sprawdź specyfikację swojego woltomierza. W czwartym kroku, po podłączeniu wszystkich przewodów, włącz zapłon i obserwuj wskazania woltomierza. Powinny one wynosić około 12 V przy wyłączonym silniku i między 13,5 a 14,5 V przy jego pracy.
Na koniec, upewnij się, że woltomierz jest stabilnie zamocowany w wybranym miejscu w kabinie ciągnika. Dobrze zamontowane urządzenie zapewni wygodny dostęp do odczytów oraz zwiększy bezpieczeństwo podczas jazdy.
Dlaczego warto wyłączyć zapłon przed instalacją
Wyłączenie zapłonu przed rozpoczęciem instalacji woltomierza w ciągniku jest kluczowym krokiem w procesie, który zapewnia bezpieczeństwo i chroni sprzęt. Gdy zapłon jest włączony, w układzie elektrycznym może występować napięcie, co zwiększa ryzyko porażenia prądem lub uszkodzenia podzespołów. Dodatkowo, wyłączenie zapłonu zapobiega przypadkowemu uruchomieniu silnika podczas pracy w pobliżu układu elektrycznego, co mogłoby prowadzić do poważnych wypadków.
Bezpieczne podejście do instalacji woltomierza nie tylko chroni użytkownika, ale także zapewnia dłuższą żywotność samego woltomierza oraz innych elementów układu elektrycznego. Dlatego zawsze pamiętaj, aby przed przystąpieniem do jakichkolwiek prac związanych z elektrycznością w ciągniku, wyłączyć zapłon i upewnić się, że wszystkie przewody są odłączone.
Jak unikać ryzyka uszkodzenia układu elektrycznego
Aby zminimalizować ryzyko uszkodzenia układu elektrycznego podczas instalacji woltomierza, warto przestrzegać kilku prostych zasad. Po pierwsze, zawsze upewnij się, że wszystkie połączenia są stabilne i dobrze wykonane. Luźne przewody mogą prowadzić do zwarć i uszkodzeń. Po drugie, korzystaj z przewodów o odpowiedniej grubości, które są dostosowane do obciążenia, jakie będą musiały znieść.
Unikaj także używania uszkodzonych lub zużytych przewodów, które mogą prowadzić do nieprawidłowego działania układu. Dobrą praktyką jest również regularne sprawdzanie stanu połączeń i przewodów, aby upewnić się, że nie występują żadne oznaki zużycia.
Najczęstsze błędy przy podłączaniu woltomierza w ciągniku
Podczas podłączania woltomierza w ciągniku, wiele osób popełnia błędy, które mogą prowadzić do poważnych problemów. Jednym z najczęstszych błędów jest podłączenie woltomierza szeregowo zamiast równolegle. Taki błąd może skutkować nieprawidłowymi odczytami, a nawet uszkodzeniem samego urządzenia. Woltomierz jest zaprojektowany do pomiaru różnicy potencjałów między dwoma punktami, dlatego jego podłączenie równoległe jest kluczowe dla uzyskania dokładnych wyników.
Innym powszechnym błędem jest nieodpowiedni wybór przewodów do podłączenia woltomierza. Użycie przewodów o niewłaściwej grubości może prowadzić do przegrzania i uszkodzenia zarówno woltomierza, jak i układu elektrycznego ciągnika. Dodatkowo, ignorowanie stanu technicznego przewodów, takich jak ich zużycie czy uszkodzenia, może prowadzić do zwarć i poważnych awarii. Dlatego tak ważne jest, aby przed przystąpieniem do podłączenia dokładnie sprawdzić wszystkie elementy układu.
Jakie są konsekwencje nieprawidłowego podłączenia
Nieprawidłowe podłączenie woltomierza może prowadzić do wielu negatywnych konsekwencji. Po pierwsze, użytkownik może otrzymać nieprawidłowe odczyty, co może wprowadzać w błąd podczas monitorowania stanu układu elektrycznego. Po drugie, w przypadku podłączenia szeregowego, istnieje ryzyko uszkodzenia woltomierza, co wiąże się z koniecznością jego wymiany. Dodatkowo, błędne połączenia mogą prowadzić do uszkodzenia innych komponentów elektrycznych ciągnika, co może generować wysokie koszty napraw. Dlatego warto poświęcić czas na dokładne zaplanowanie i wykonanie podłączenia.

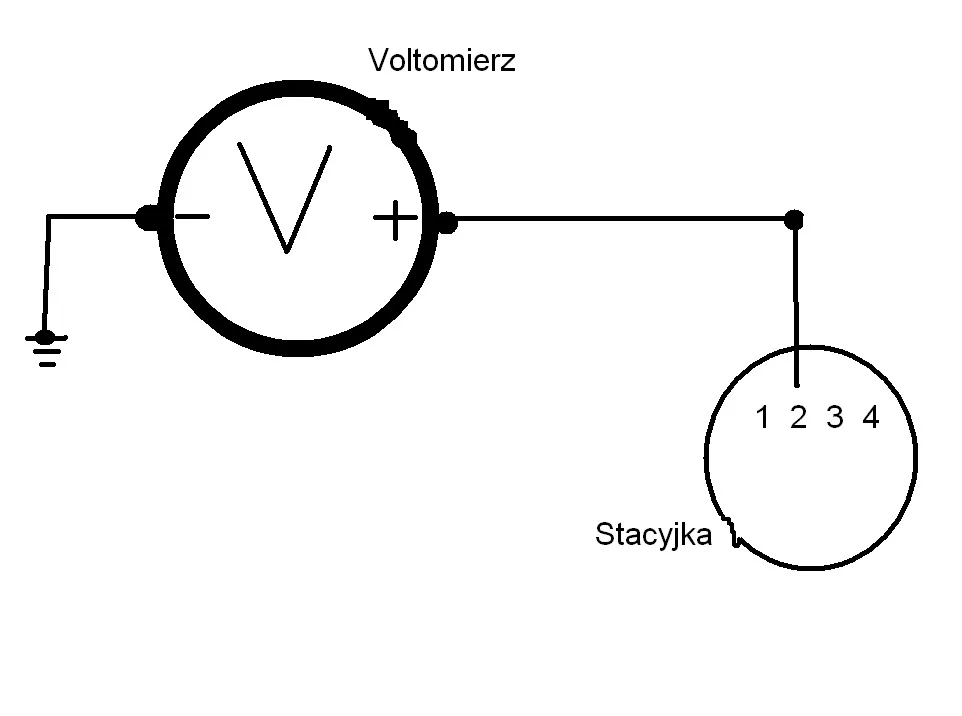

Jak poprawnie podłączyć woltomierz równolegle
Aby poprawnie podłączyć woltomierz równolegle, należy najpierw zidentyfikować punkty w obwodzie, do których chcemy go podłączyć. Czerwony przewód woltomierza podłączamy do dodatniego bieguna akumulatora (+), natomiast czarny przewód łączymy z ujemnym biegunem (-) lub z masą. Taki sposób podłączenia pozwala na dokładny pomiar napięcia, gdyż woltomierz będzie mierzył różnicę potencjałów między tymi dwoma punktami. Pamiętaj, aby upewnić się, że wszystkie połączenia są stabilne, co zapewni prawidłowe działanie urządzenia.
Specyficzne wskazówki dla różnych modeli ciągników
Podczas instalacji woltomierza w różnych modelach ciągników, warto zwrócić uwagę na specyfikę danego pojazdu. Na przykład, w ciągnikach MTZ, zaleca się podłączenie woltomierza bezpośrednio do akumulatora, co zapewnia stabilne odczyty. W przypadku innych marek, takich jak John Deere czy Case, warto sprawdzić, czy istnieją dedykowane punkty zasilania w kabinie, które mogą ułatwić instalację i poprawić widoczność wskazań.
W ciągnikach z bardziej skomplikowanymi układami elektrycznymi, jak na przykład w modelach z systemem ISOBUS, warto skonsultować się z instrukcją obsługi lub specjalistą, aby upewnić się, że podłączenie woltomierza nie wpłynie na działanie innych systemów. Dobrze jest także zainwestować w woltomierz, który jest kompatybilny z danym modelem ciągnika, co zapewni dłuższą żywotność urządzenia i dokładniejsze pomiary.
| Model ciągnika | Specyfikacja woltomierza |
| MTZ | Woltomierz 12V, zakres 0-15V |
| John Deere | Woltomierz 12V, zakres 0-16V |
| Case | Woltomierz 12V, zakres 0-14V |
Jak monitorować stan układu elektrycznego w ciągniku na bieżąco
Warto rozważyć zastosowanie technologii monitorowania w czasie rzeczywistym w celu lepszego zarządzania stanem układu elektrycznego ciągnika. W dzisiejszych czasach dostępne są zaawansowane systemy, które umożliwiają zdalne monitorowanie napięcia i innych parametrów elektrycznych. Takie rozwiązania mogą być szczególnie przydatne w dużych gospodarstwach, gdzie ciągniki są wykorzystywane intensywnie i często w różnych warunkach.
Integracja woltomierza z systemem telemetrii pozwala na automatyczne przesyłanie danych do aplikacji mobilnych lub komputerowych, co umożliwia bieżące śledzenie stanu akumulatora oraz identyfikację potencjalnych problemów zanim staną się poważne. Taka proaktywna strategia nie tylko zwiększa efektywność operacyjną, ale również wydłuża żywotność sprzętu, co przekłada się na oszczędności w dłuższej perspektywie czasowej.
