Dobrze zaprojektowana instalacja elektryczna w domu decyduje nie tylko o wygodzie, ale też o bezpieczeństwie, kosztach późniejszych przeróbek i tym, czy po kilku latach nie zabraknie Ci miejsca w rozdzielnicy. Poniżej pokazuję, z czego składa się taki system, jak rozplanować obwody i punkty, jakie zabezpieczenia mają sens w praktyce oraz ile to realnie kosztuje. Dorzucam też rzeczy, o których łatwo zapomnieć przy fotowoltaice, pompie ciepła i ładowarce do auta.
Najważniejsze decyzje zapadają jeszcze przed tynkami
- W domu warto rozdzielić obwody na kuchnię, łazienkę, oświetlenie, gniazda ogólne i duże urządzenia.
- Rozdzielnica powinna mieć wyłączniki nadprądowe, RCD 30 mA i sensownie dobrany zapas miejsca.
- Typowe rozmieszczenie osprzętu to ok. 30 cm dla gniazd, ok. 105 cm dla łączników i wyższy montaż w kuchni.
- Nowy punkt elektryczny kosztuje zwykle 180-250 zł z materiałem, a cały dom 120 m² 8 000-15 000 zł za samą instalację.
- Po montażu trzeba wykonać pomiary i później wracać do przeglądu co najmniej raz na 5 lat.
- Jeśli planujesz PV, pompę ciepła lub wallbox, zostaw rezerwę w rozdzielnicy i osobne zasilanie pod duże odbiorniki.
Czym jest dobrze zaprojektowana domowa instalacja i z czego się składa
W praktyce domowa instalacja to nie same przewody w ścianie, ale cały układ, który ma bezpiecznie doprowadzić energię od przyłącza do gniazd, oświetlenia i urządzeń na stałe podłączonych do sieci. Najlepiej działa wtedy, gdy każdy ważniejszy odbiornik ma swoje miejsce w projekcie, a rozdzielnica nie jest zapełniona „na styk”.
Najprościej myśleć o niej jak o kilku warstwach ochrony i dystrybucji: licznik mierzy zużycie, rozdzielnica rozdziela zasilanie na obwody, zabezpieczenia pilnują, żeby zwarcie albo przeciążenie nie rozwaliły całego domu, a uziemienie i przewód ochronny odprowadzają niebezpieczne napięcie tam, gdzie powinno zniknąć.
| Element | Po co jest | Na co zwracam uwagę |
|---|---|---|
| Licznik energii | Mierzy pobór prądu z sieci | Powinien być dostępny i poprawnie opisany |
| Rozdzielnica | Dzieli zasilanie na obwody | Warto zostawić zapas modułów na przyszłą rozbudowę |
| Wyłącznik nadprądowy | Chroni obwód przed przeciążeniem i zwarciem | Każdy ważny obwód powinien mieć własne zabezpieczenie |
| Wyłącznik różnicowoprądowy | Chroni ludzi przed porażeniem | W nowoczesnej instalacji to jeden z podstawowych elementów ochrony |
| Uziemienie i przewód ochronny PE | Odprowadza niebezpieczne napięcie | Nie traktuję go jako dodatku, tylko jako fundament bezpieczeństwa |
| Ogranicznik przepięć | Chroni elektronikę przed skokami napięcia | Szczególnie ważny w domu z automatyką, PV i czułą elektroniką |
W dobrze zrobionej instalacji przewody i obwody są prowadzone tak, żeby dało się je później wymienić lub rozbudować bez demolowania ścian. To jeden z tych detali, które z czasem robią ogromną różnicę, bo remont elektryki bywa dużo bardziej upierdliwy niż sam montaż na starcie.
Skoro już wiadomo, z jakich klocków składa się cały układ, przechodzę do tego, gdzie te punkty najlepiej rozmieścić, żeby dom był po prostu wygodny.
Jak rozplanować obwody i punkty, żeby dom był wygodny
Ja zaczynam od planu mebli, AGD i sposobu życia domowników, a dopiero potem rysuję elektrykę. To ważne, bo gniazdko schowane za szafą, brak punktu przy łóżku albo zbyt mała liczba obwodów w kuchni mści się szybciej niż źle dobrany kolor płytek.
Przepisy i praktyka idą tu w tym samym kierunku: w domu warto stosować wyodrębnione obwody dla oświetlenia, gniazd ogólnych, łazienki, kuchni i urządzeń wymagających indywidualnego zabezpieczenia. Nie chodzi o przesadę, tylko o to, żeby awaria jednego urządzenia nie wyłączała pół domu.
| Strefa domu | Co warto wydzielić | Dlaczego to ma sens |
|---|---|---|
| Kuchnia | Płyta, piekarnik, zmywarka, lodówka, gniazda nad blatem | To zwykle największe obciążenie i największe ryzyko przeciążenia |
| Łazienka | Pralka, suszarka, ogrzewacz, gniazda przy umywalce | Wilgoć i duże obciążenie wymagają porządnej ochrony |
| Salon i sypialnie | Gniazda przy TV, biurku, łóżku, osobne oświetlenie | Łatwiej korzystać z elektroniki i lamp bez przedłużaczy |
| Garaż i ogród | Brama, oświetlenie zewnętrzne, gniazda warsztatowe | Sprzęty zewnętrzne i narzędzia nie powinny „wisieć” na jednym obwodzie |
| Pomieszczenie techniczne | Rekuperacja, hydrofor, pompa ciepła, sterowanie | Tu najłatwiej przewidzieć przyszłe modernizacje |
Wysokości montażu też nie są przypadkowe. W typowych pomieszczeniach gniazda montuje się około 30 cm nad podłogą, a łączniki przy drzwiach po stronie klamki, zwykle na wysokości około 105 cm. W kuchni gniazda robocze daje się wyżej, mniej więcej na 100-105 cm, a w łazience łącznik najczęściej trafia na zewnątrz pomieszczenia. To nie jest fanaberia projektanta, tylko sposób na wygodę i bezpieczeństwo.
Gdy układ punktów jest przemyślany, czas dobrać ochronę, która zadziała przy zwarciu, przeciążeniu i przepięciu, a nie dopiero po awarii.

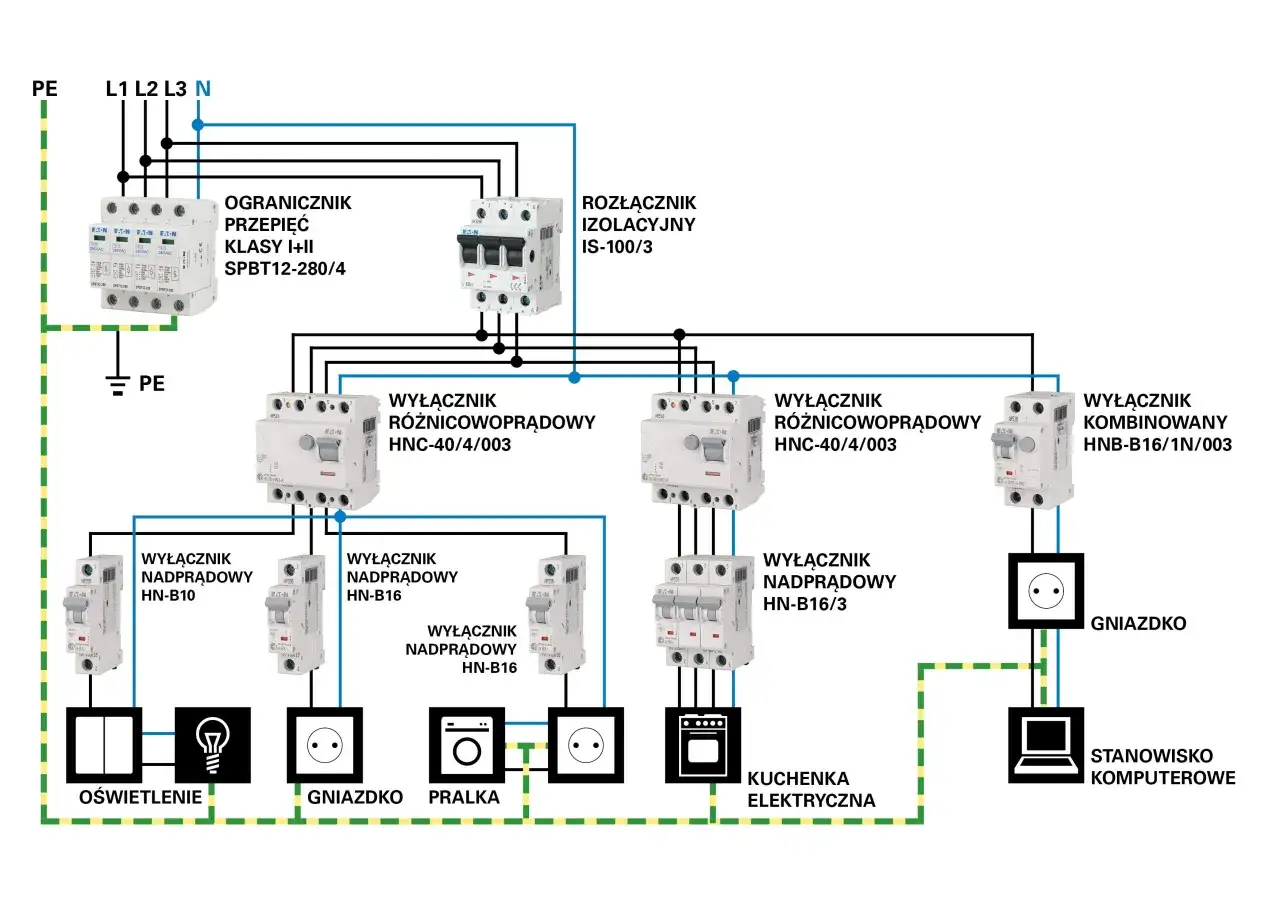

Jakie zabezpieczenia powinny znaleźć się w rozdzielnicy
Rozdzielnica to serce całego układu, więc tu nie warto iść w półśrodki. W dobrej praktyce nie ma jednego „superbezpiecznika”, który załatwia wszystko. Każdy element robi coś innego, a razem tworzą sensowną ochronę dla domowników i sprzętu.
| Zabezpieczenie | Przed czym chroni | Co warto wiedzieć |
|---|---|---|
| Wyłącznik główny | Pozwala szybko odciąć cały dom od zasilania | Przydaje się w awarii, remoncie i przy serwisie |
| Wyłącznik nadprądowy | Przeciążenie i zwarcie w konkretnym obwodzie | To on zwykle wyłącza zasilanie, gdy obwód jest za mocno obciążony |
| RCD 30 mA | Porażenie prądem | Działa na upływ prądu, więc jest kluczowy dla ochrony ludzi |
| Ogranicznik przepięć | Skoki napięcia i przepięcia z sieci lub od wyładowań | W domu z elektroniką, PV i automatyką to bardzo rozsądny wybór |
| Uziemienie i połączenia wyrównawcze | Niebezpieczne napięcie na metalowych elementach | W praktyce zwiększają bezpieczeństwo w łazience, kuchni i technicznym zapleczu |
Warto pamiętać o prostej rzeczy: RCD nie zastępuje wyłącznika nadprądowego, a wyłącznik nadprądowy nie zastępuje RCD. Jeden pilnuje bezpieczeństwa obwodu, drugi chroni ludzi przed porażeniem. Ta różnica brzmi technicznie, ale w praktyce decyduje o tym, czy instalacja zachowuje się przewidywalnie.
Jeśli dom ma starszy układ albo była robiona prowizoryczna modernizacja, nie zakładałbym, że samo dołożenie jednego elementu rozwiąże problem. Czasem lepiej zrobić porządną przebudowę rozdzielnicy i uziemienia niż łatać całość doraźnie.
Takie zabezpieczenia kosztują więcej niż najtańszy zestaw z marketu, ale oszczędzanie na tym punkcie bardzo szybko wraca w postaci awarii albo ograniczeń użytkowych. A skoro mowa o kosztach, przechodzę do liczb, które zwykle interesują najbardziej.
Ile kosztuje wykonanie i co najczęściej podbija budżet
Wycena elektryki zależy od liczby punktów, standardu osprzętu, stopnia skomplikowania prac i tego, czy mówimy o nowym domu, czy o remoncie z kuciem ścian. Z mojego doświadczenia najczęściej nie zaskakuje sam kabel, tylko to, ile dodatkowych rzeczy trzeba zrobić po drodze: bruzdowanie, przeróbki, rozdzielnica z większą liczbą modułów, a czasem też przygotowanie pod automatykę.
Orientacyjne stawki dla rynku w Polsce wyglądają dziś mniej więcej tak:
| Zakres | Orientacyjny koszt | Komentarz |
|---|---|---|
| Nowy punkt elektryczny z materiałem | 180-250 zł/szt. | Dotyczy typowego punktu w nowym domu lub mieszkaniu |
| Przeniesienie punktu z bruzdowaniem | 190-300 zł/szt. | Remont zwykle wychodzi drożej niż montaż od zera |
| Punkt oświetleniowy z materiałem | 170-400 zł/szt. | Przy wyższej klasie oprawy cena rośnie szybko |
| Sam montaż nowego punktu | 150-260 zł/szt. | To wycena robocizny bez materiału |
| Instalacja w domu o powierzchni 120 m² | 8 000-15 000 zł | Rozprowadzenie przewodów, puszki i montaż rozdzielni |
| Osprzęt i oprawy przy wykończeniu pod klucz | 4 000-8 000 zł | Gniazda, włączniki, oprawy i montaż |
Najbardziej podbijają budżet trzy rzeczy: duża liczba punktów, kucie w gotowych ścianach i osprzęt premium. Do tego dochodzi region kraju, bo stawki ekip elektrycznych potrafią się wyraźnie różnić między dużym miastem a mniejszą miejscowością. Dlatego porównuję zawsze kilka ofert, ale nie tylko po cenie, tylko też po zakresie: jedni liczą samą robociznę, inni od razu materiał.
Jeżeli planujesz dodatkowo inteligentne sterowanie, ładowarkę do auta albo większą liczbę urządzeń technicznych, koszt zwykle rośnie nie od razu spektakularnie, ale po zsumowaniu kilku drobnych decyzji. I właśnie dlatego elektryka powinna być częścią całej strategii energetycznej domu, a nie odrębną, ostatnią pozycją w kosztorysie.
To szczególnie ważne wtedy, gdy dom ma pracować razem z fotowoltaiką, pompą ciepła albo wallboxem.
Jak przygotować dom pod fotowoltaikę, pompę ciepła i ładowarkę
W domu, który ma być energooszczędny, nie myślę już tylko o gniazdkach i lampach. Zostawiam miejsce na urządzenia, które będą realnie wpływać na rachunki i komfort: falownik, magazyn energii, sterowanie grzewcze, ładowarkę samochodu czy automatykę bramy. To ten moment, w którym dobre planowanie daje wymierny zwrot.
Najważniejsze jest przewidzenie zapasów mocy, miejsca i tras kablowych. Dokładanie później osobnego obwodu do garażu, kuwanie ścian pod wallbox albo szukanie miejsca na dodatkowe moduły w przepełnionej rozdzielnicy zwykle kosztuje więcej niż zrobienie rezerwy od początku.
| Rozwiązanie | Co warto przewidzieć | Po co to robić od razu |
|---|---|---|
| Fotowoltaika | Miejsce na zabezpieczenia, trasę kablową i opis obwodów | Łatwiejszy montaż i serwis, mniej przeróbek po fakcie |
| Pompa ciepła | Osobny obwód i odpowiednią rezerwę mocy | Urządzenie pracuje stabilniej i nie obciąża przypadkowych obwodów |
| Ładowarka do auta | Zwykle osobne zasilanie i często trójfazę | Wallbox nie powinien „kłócić się” z resztą domu o moc |
| Rekuperacja i automatyka | Dodatkowe peszle, niskoprądowe trasy i zapas miejsca | System łatwiej rozbudować bez kucia i chaosu w ścianach |
| Gniazda zewnętrzne | Odporność na warunki zewnętrzne i osobne obwody | Ogród, narzędzia i oświetlenie nie obciążają jednego punktu |
Jeśli dom ma mieć płytę indukcyjną, pompę ciepła i ładowarkę auta elektrycznego, bardzo często sensowne okazuje się zasilanie trójfazowe. To nie jest luksus, tylko praktyczny sposób na rozłożenie obciążenia. Przy takiej konfiguracji nie warto też oszczędzać na ochronie przeciwprzepięciowej, bo elektronika sterująca bywa dziś równie ważna jak samo źródło ciepła.
Gdy instalacja ma już obsłużyć energię z wielu źródeł i wiele urządzeń, sama jakość montażu przestaje wystarczać. Potrzebny jest jeszcze porządny odbiór i kontrola, bo nawet najlepszy projekt trzeba sprawdzić w praktyce.
Odbiór i przeglądy, których nie warto odkładać
Ja nie traktuję odbioru jako formalności do odhaczenia. Po wykonaniu instalacji trzeba sprawdzić nie tylko to, czy światło się zapala, ale też czy obwody są bezpieczne, przewody ochronne działają tak, jak trzeba, a zabezpieczenia reagują w odpowiednim momencie. Bez tego nie masz pewności, że dom jest gotowy do normalnej eksploatacji.
W praktyce warto wykonać co najmniej takie pomiary i testy:
- ciągłość przewodów ochronnych,
- rezystancję izolacji przewodów,
- skuteczność ochrony przeciwporażeniowej,
- sprawdzenie działania wyłączników różnicowoprądowych,
- pomiar uziemienia i połączeń wyrównawczych,
- opis i oznaczenie wszystkich obwodów w rozdzielnicy.
Po stronie obowiązków właściciela ważny jest jeszcze jeden punkt: kontrola stanu technicznego instalacji elektrycznej powinna być wykonywana co najmniej raz na 5 lat. Przy większym remoncie, wymianie rozdzielnicy albo dołożeniu nowego dużego odbiornika zrobiłbym też dodatkowy przegląd, nawet jeśli poprzedni protokół nie jest stary.
Takie podejście nie tylko zwiększa bezpieczeństwo, ale też porządkuje dokumentację. A to w przyszłości skraca każdą przeróbkę, bo elektryk nie musi zgadywać, co zostało ułożone w ścianach i gdzie biegnie dana linia.
Najwięcej problemów nie bierze się z samych kabli, tylko z błędów planistycznych, które wychodzą dopiero po wprowadzeniu się.
Najczęstsze błędy, które mszczą się po wprowadzeniu
W domowych instalacjach powtarza się kilka pomyłek, które widzę zaskakująco często. Dobra wiadomość jest taka, że większości z nich da się uniknąć bez zwiększania budżetu w dramatyczny sposób. Wystarczy przewidzieć kilka rzeczy wcześniej.
- Za mało obwodów, przez co kuchnia, oświetlenie i gniazda walczą o jedno zabezpieczenie.
- Gniazda i łączniki zaplanowane bez uwzględnienia mebli, łóżek i sprzętów.
- Brak zapasu miejsca w rozdzielnicy, który utrudnia późniejszą rozbudowę.
- Łączenie dużych odbiorników z obwodami ogólnymi, zamiast wydzielić im własne zasilanie.
- Oszczędzanie na osprzęcie zewnętrznym, gdzie wilgoć i warunki atmosferyczne szybko weryfikują takie decyzje.
- Brak opisów obwodów i dokumentacji powykonawczej.
- Planowanie elektryki dopiero po tynkach, gdy każda poprawka oznacza dodatkowe koszty.
Najdroższy błąd to zwykle nie zbyt drogi kabel, tylko zbyt mała przewidywalność. Jeśli dziś nie zostawisz miejsca na przyszłe urządzenia, jutro zapłacisz dwa razy: najpierw za remont, potem za poprawki.
Dlatego ostatnią rzecz, jaką zawsze sugeruję, jest zostawienie sobie zdrowej rezerwy na zmiany, których dziś jeszcze nie widać.
Co warto zostawić w rezerwie, żeby dom był gotowy na zmiany
Jeśli budujesz dom na lata, zostaw 20-30% wolnego miejsca w rozdzielnicy, poprowadź kilka pustych peszli do garażu, poddasza i ogrodu, a w dokumentacji zaznacz przebieg tras kablowych. To są małe decyzje, ale później oszczędzają mnóstwo czasu, nerwów i pieniędzy.
Warto też od razu opisać każdy obwód i zachować protokół pomiarów. Przy kolejnej modernizacji, rozbudowie o fotowoltaikę, magazyn energii, klimatyzację albo ładowarkę do auta, taka dokumentacja ma realną wartość. Nie jest papierem do szuflady, tylko mapą całej instalacji.
Jeśli miałbym wskazać jedną zasadę, która naprawdę działa, byłaby prosta: lepiej zrobić domową elektrykę trochę bardziej elastyczną dziś, niż kuć wszystko od nowa za kilka lat. To właśnie rezerwa miejsca, porządny podział obwodów i sensowne zabezpieczenia najbardziej odróżniają instalację wygodną od problematycznej.
