Oznaczenie ykxs dotyczy kabla elektroenergetycznego do niskiego napięcia, zwykle 0,6/1 kV, z miedzianymi żyłami, izolacją XLPE i powłoką PVC. Ten zapis mówi więcej, niż widać na pierwszy rzut oka: podpowiada, jak kabel zachowa się termicznie, gdzie można go układać i czy lepiej sprawdzi się w stałej instalacji, w ziemi, czy w kanale kablowym. W praktyce to jeden z tych symboli, które warto rozumieć przed zakupem, bo łatwo pomylić go z tańszą, ale słabszą alternatywą.
Najważniejsze informacje o kablu YKXS w skrócie
- To kabel elektroenergetyczny nN z żyłami miedzianymi, izolacją z XLPE i zewnętrzną powłoką PVC.
- Wersja z XLPE zwykle daje lepszą odporność cieplną niż kabel w pełni PVC, więc kabel lepiej znosi wyższe obciążenie.
- Najczęściej stosuje się go w stałych instalacjach: w ziemi, w kanałach kablowych, w obiektach przemysłowych i rozdzielniach.
- Dopisek żo oznacza żyłę ochronną zielono-żółtą.
- Przy doborze trzeba patrzeć nie tylko na przekrój, ale też na liczbę żył, trasę prowadzenia i minimalny promień gięcia.
- To nie jest kabel do instalacji ruchomych ani do miejsc, gdzie wymagana jest specjalna odporność pożarowa lub mechaniczna.
Jak czytać oznaczenie YKXS i co mówi ono o budowie kabla

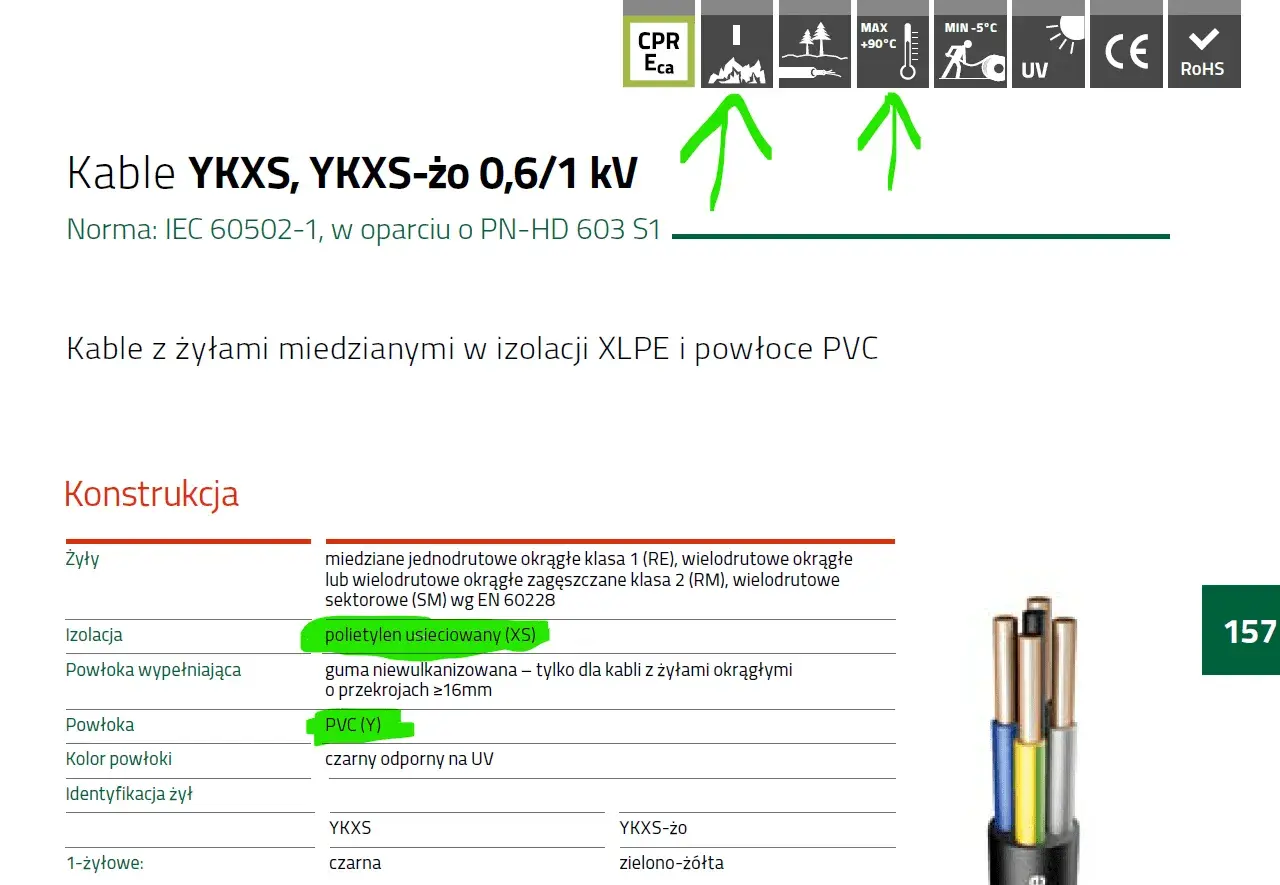

W kartach technicznych producentów oznaczenie YKXS rozwija się bardzo konkretnie: to kabel elektroenergetyczny o żyłach miedzianych w izolacji polietylenowej usieciowanej i w powłoce polwinitowej. Dla praktyka najważniejsze są trzy informacje: materiał żył, rodzaj izolacji i poziom napięcia znamionowego. To właśnie one decydują o tym, czy kabel nada się do danej trasy i czy będzie pracował z odpowiednim zapasem.
| Element oznaczenia | Znaczenie | Co to daje w praktyce |
|---|---|---|
| Żyły miedziane | Przewodnik wykonany z miedzi | Dobra przewodność i popularne zastosowanie w zasilaniu odbiorników oraz rozdzielniach |
| XLPE | Izolacja z polietylenu usieciowanego | Wyższa dopuszczalna temperatura pracy i lepsza obciążalność niż w kablach PVC |
| PVC | Zewnętrzna powłoka polwinitowa | Podstawowa ochrona mechaniczna i środowiskowa |
| 0,6/1 kV | Napięcie znamionowe | Kabel przeznaczony do instalacji niskiego napięcia |
| żo | Żyła ochronna zielono-żółta | Łatwiejsze i bezpieczniejsze podłączenie przewodu ochronnego |
Najkrócej mówiąc: YKXS to kabel do zasilania, nie do sygnałów ani do pracy ruchomej. Kiedy rozumiem jego budowę, dużo łatwiej oceniam, gdzie ma sens, a gdzie lepiej od razu szukać innego typu przewodu.
Gdzie ten kabel sprawdza się najlepiej
Ten typ kabla jest projektowany przede wszystkim do przesyłu energii elektrycznej w stałych instalacjach. Najczęściej spotyka się go w zakładach przemysłowych, elektrowniach, lokalnych sieciach zasilających, rozdzielniach, kanałach kablowych oraz przy układaniu bezpośrednio w ziemi. To nie jest egzotyczne zastosowanie, tylko bardzo praktyczny wybór tam, gdzie liczy się trwałość i przewidywalność pracy.
W instalacjach fotowoltaicznych traktuję taki kabel głównie jako rozwiązanie po stronie AC, na przykład w zasilaniu falownika, rozdzielnicy lub odcinków prowadzących energię do budynku. Nie zastępuje on przewodów DC do stringów, bo to już inna klasa zastosowania i inne wymagania dotyczące środowiska pracy.
- W ziemi sprawdza się tam, gdzie trasa jest stała i dobrze przygotowana.
- W kanałach kablowych daje porządek instalacyjny i wygodniejszą eksploatację.
- W pomieszczeniach technicznych jest dobrym wyborem do zasilania odbiorników niskiego napięcia.
- W miejscach o małym narażeniu mechanicznym działa dobrze bez dodatkowych, cięższych zabezpieczeń.
To prowadzi do kolejnego pytania, które pojawia się niemal od razu: czym YKXS różni się od najbliższych alternatyw, zwłaszcza od YKY i YAKXS.
Czym YKXS różni się od YKY i YAKXS
W zestawieniu HELUKABEL widać wyraźnie, że YKXS i YAKXS mają ten sam poziom napięcia znamionowego i podobne przeznaczenie, ale różnią się materiałem żył. To robi dużą różnicę przy doborze, bo materiał przewodnika wpływa na masę kabla, spadki napięcia i koszt całej trasy.
| Kabel | Żyły | Izolacja i powłoka | Co to oznacza w praktyce |
|---|---|---|---|
| YKXS | Miedź | XLPE + PVC | Lepszy zapas cieplny, dobra opcja do stałych tras i zasilania odbiorników nN |
| YKY | Miedź | PVC + PVC | Prostszy i zwykle tańszy wybór, ale z niższą temperaturą pracy, typowo do 70°C |
| YAKXS | Aluminium | XLPE + PVC | Lżejszy i zwykle korzystniejszy materiałowo, ale trzeba dokładniej policzyć przekrój i spadek napięcia |
Jeśli zależy mi na wyższej odporności termicznej i stabilniejszej pracy w trudniejszej trasie, YKXS zwykle ma przewagę nad YKY. Gdy kluczowy staje się koszt materiału i masa przewodu, można rozważyć YAKXS, ale tylko wtedy, gdy projekt i warunki montażu rzeczywiście na to pozwalają. Sam wybór symbolu nie kończy tematu, bo równie ważne jest konkretne wykonanie kabla.
Jak dobrać przekrój i wykonanie, żeby kabel pracował bezpiecznie
Tu najczęściej popełnia się błędy. Ktoś widzi „miedź” i „0,6/1 kV”, po czym bierze pierwszy pasujący przekrój, a potem okazuje się, że trasa jest za długa, spadek napięcia zbyt duży albo kabel jest zbyt sztywny do danego prowadzenia. Ja zaczynam zawsze od obciążenia, długości i warunków montażu, a dopiero później patrzę na sam symbol.
W praktyce warto zwrócić uwagę na kilka rzeczy:
- Prąd obciążenia - kabel musi wytrzymać realny pobór energii, a nie tylko „na papierze”.
- Długość trasy - przy dłuższych odcinkach spadek napięcia bywa ważniejszy niż sam przekrój znamionowy.
- Liczbę żył - inne wykonanie wybiera się dla zasilania jednofazowego, inne dla trójfazowego i inny wariant przy żyle ochronnej.
- Typ żyły - RE, RM, RMC i SM oznaczają różne konstrukcje, które wpływają na sztywność i średnicę kabla.
- Warunki układania - ważne są temperatura montażu, promień gięcia i sposób prowadzenia przewodu.
| Skrót żyły | Znaczenie | Kiedy ma sens |
|---|---|---|
| RE | Jednodrutowa okrągła | Prostsze wykonania i mniejsze przekroje |
| RM | Wielodrutowa okrągła | Najczęstszy kompromis między elastycznością a prostotą montażu |
| RMC | Wielodrutowa okrągła zagęszczona | Gdy chcesz zmniejszyć średnicę zewnętrzną przy zachowaniu przekroju |
| SM | Wielodrutowa sektorowa | Przy większych przekrojach, gdy liczy się miejsce w trasie kablowej |
W kartach technicznych producentów spotyka się dla tego typu kabli temperaturę pracy do 90°C, zwarciową do 250°C, a także minimalny promień gięcia rzędu 12xD dla kabli wielożyłowych i 15xD dla jednożyłowych. To są liczby, których nie warto ignorować, bo potrafią przesądzić o trwałości całej instalacji. Gdy dobór mam już policzony, przechodzę do sposobu ułożenia, bo nawet najlepszy kabel można łatwo uszkodzić złym montażem.
Jak poprawnie układać YKXS w instalacji
Przy montażu najważniejsza jest konsekwencja. Kabel trzeba prowadzić tak, żeby nie był narażony na niepotrzebne naprężenia, ostre krawędzie i zbyt mały promień gięcia. W wersjach z czarną powłoką odporną na UV kabel lepiej znosi pracę na zewnątrz, ale to nie zwalnia z ochrony trasy tam, gdzie występują uszkodzenia mechaniczne lub bardzo trudne warunki eksploatacyjne.
- Sprawdzam temperaturę montażu i nie układam przewodu w warunkach, które wykraczają poza kartę techniczną.
- Nie przeciągam kabla po ostrych krawędziach ani po betonie bez zabezpieczenia.
- W ziemi stosuję poprawną podsypkę i oznaczenie trasy, żeby później uniknąć przypadkowego uszkodzenia.
- W kanałach kablowych zostawiam sensowny zapas, ale bez niepotrzebnego ściskania i nadmiernego upychania.
- Przy dłuższych odcinkach pilnuję spadku napięcia, bo zbyt długi kabel potrafi zepsuć cały projekt.
W praktyce najwięcej problemów nie wynika z samego kabla, tylko z nieprzemyślanej trasy. Jeśli od początku wiem, gdzie przewód będzie biegł, mogę dobrać go tak, żeby nie wymagał później prowizorycznych poprawek.
Co sprawdzić przed zamówieniem, żeby nie kupić niewłaściwego wariantu
Przed zakupem robię krótki, techniczny przegląd trzech rzeczy: przekroju, trasy i wykonania. To brzmi banalnie, ale właśnie tu najczęściej ucieka jakość całej inwestycji. Ktoś zamawia kabel „na oko”, a potem okazuje się, że potrzebował wersji z żyłą ochronną, innego kształtu żyły albo dodatkowego zabezpieczenia trasy.
Jeśli instalacja ma pracować w trudniejszych warunkach, rozważałbym zamiast standardowej wersji kabel olejoodporny, bezhalogenowy albo opancerzony. Standardowy YKXS jest rozsądnym wyborem do wielu zastosowań, ale nie jest uniwersalny. I właśnie tu kryje się jego siła: to nie jest „kabel do wszystkiego”, tylko bardzo sensowny kabel do stałych, dobrze zaprojektowanych tras niskiego napięcia.
Jeżeli projekt dotyczy domu, firmy albo instalacji fotowoltaicznej po stronie AC, wybrałbym go wtedy, gdy potrzebuję solidnego przewodu z lepszym zapasem cieplnym niż w klasycznym PVC. Najwięcej daje nie sam symbol na izolacji, ale prawidłowy dobór przekroju, poprawne prowadzenie trasy i sprawdzenie, czy wersja kabla rzeczywiście pasuje do warunków pracy.
