Przy prowadzeniu kabla zasilającego do garażu, pompy ciepła, bramy albo instalacji fotowoltaicznej najwięcej problemów zaczyna się po zasypaniu wykopu. Uszkodzenie przewodu przez kamień, późniejsze prace ogrodowe lub nacisk samochodu może oznaczać ponowne kopanie całej trasy. W handlu i na budowie taką osłonę często określa się słowem arot, dlatego wyjaśniam, czym naprawdę jest, jak dobrać jej średnicę i jak poprawnie ułożyć ją w ziemi.
Najważniejsze informacje o rurze osłonowej do kabli
- Rura do ziemi chroni przewód przed naciskiem gruntu, kamieniami i przypadkowym uszkodzeniem.
- Gładka ścianka wewnętrzna ułatwia przeciąganie kabla i ogranicza ryzyko uszkodzenia izolacji.
- Średnicę dobiera się do zewnętrznego wymiaru kabla, sposobu układania i planowanej rozbudowy.
- Peszel do wnętrz nie zastępuje rury przeznaczonej do układania w gruncie.
- Głębokość i klasa odporności zależą od tego, czy trasa przebiega przez trawnik, chodnik, podjazd czy drogę.
Czym właściwie jest rura osłonowa typu AROT
To najczęściej dwuścienna rura z polietylenu HDPE, która ma karbowaną powierzchnię zewnętrzną i gładkie wnętrze. Zewnętrzne przetłoczenia zwiększają odporność na nacisk, a gładka ścianka pozwala przeciągnąć kabel bez szarpania i zahaczania o nierówności.
Sama nazwa nie oznacza jednego konkretnego produktu. W tej grupie znajdują się między innymi rury giętkie dostarczane w kręgach, sztywne odcinki o długości około 6 metrów, rury gładkościenne oraz wersje dzielone. Najważniejsza jest karta techniczna, a nie samo określenie używane potocznie przez wykonawcę lub sprzedawcę.
Osłona nie zastępuje kabla ziemnego. Przewód nadal musi mieć izolację odpowiednią do pracy w gruncie, a rura pełni funkcję dodatkowej ochrony mechanicznej. Nie należy też zakładać, że karbowana rura automatycznie zabezpiecza przed wodą. Szczelność zależy od rodzaju złączek, uszczelek i zamknięcia końców.
Gdzie taka osłona rzeczywiście ma sens
Nie każda trasa kablowa wymaga prowadzenia przewodu w rurze na całej długości. Jeżeli kabel ziemny biegnie przez właściwie przygotowany wykop, bez dużych obciążeń i kolizji z inną infrastrukturą, projekt może przewidywać ułożenie go bez dodatkowej osłony. Rura jest jednak bardzo rozsądna tam, gdzie ryzyko uszkodzenia jest większe.
- przy przejściu pod podjazdem, drogą lub chodnikiem,
- w pobliżu fundamentów, ogrodzeń i murów oporowych,
- na skrzyżowaniach z wodociągiem, kanalizacją lub innym kablem,
- przy wejściu przewodu do budynku albo rozdzielnicy,
- na odcinkach narażonych na późniejsze prace ziemne,
- przy instalacjach fotowoltaicznych prowadzonych z gruntu do falownika.
W instalacji PV rura osłonowa szczególnie dobrze sprawdza się na odcinku między konstrukcją paneli a budynkiem. Chroni przewody stałoprądowe przed łopatą, kosiarką i naciskiem gruntu, ale nie zmienia ich parametrów elektrycznych. Nadal trzeba zachować właściwy promień gięcia, oddzielić przewody zgodnie z projektem i stosować kable przeznaczone do instalacji fotowoltaicznych.
Przy krótkim przepuście pod kostką często wystarczy sztywny odcinek o wysokiej odporności na ściskanie. Na długiej, lekko krętej trasie wygodniejsza będzie rura giętka w kręgu. To pozornie drobna różnica, lecz dobrze dobrany wariant ogranicza liczbę złączek i ułatwia późniejsze przeciąganie przewodu.
Jak dobrać średnicę i wytrzymałość rury
Najpierw trzeba zmierzyć zewnętrzną średnicę kabla, a nie jego przekrój żyły. Przewód o oznaczeniu 4 x 10 mm² nie ma średnicy 10 mm. Jego rzeczywisty wymiar zewnętrzny wynika z budowy izolacji, powłoki i liczby żył.
Dla pojedynczego kabla często przyjmuje się, że średnica wewnętrzna osłony powinna wynosić co najmniej 1,5-krotność średnicy zewnętrznej przewodu. Przy kablach jednożyłowych układanych w wiązce wymagania mogą być większe, dlatego w takim przypadku trzeba oprzeć się na projekcie i instrukcji producenta.
| Sytuacja | Rozsądny wybór | Na co uważać |
|---|---|---|
| Jeden cienki przewód na działce | Rura giętka z pilotem, dobrana z zapasem | Nie wybierać średnicy tylko według przekroju żyły |
| Kabel zasilający dom lub budynek gospodarczy | Sztywna albo dwuścienna rura o większej średnicy | Sprawdzić średnicę wewnętrzną, nie tylko oznaczenie fi |
| Przejście pod podjazdem lub drogą | Rura o podwyższonej sztywności obwodowej | Uwzględnić nacisk pojazdów i sposób zagęszczania zasypki |
| Naprawa istniejącego kabla | Rura dzielona | Połączenie musi być zamknięte i odporne na przesuwanie |
Przykładowo, dla kabla o średnicy 18 mm minimum wynikające z proporcji to około 27 mm światła wewnętrznego. Popularna osłona o oznaczeniu 40 mm może spełnić ten warunek, ale tylko wtedy, gdy jej rzeczywista średnica wewnętrzna jest wystarczająca. Oznaczenie zewnętrzne nie mówi wszystkiego, bo grubość ścianek różni się między seriami.
Warto zostawić zapas, zwłaszcza gdy przewód może być kiedyś wymieniony na grubszy. Nie przesadzam jednak z przewymiarowaniem. Zbyt duża rura kosztuje więcej, trudniej ją ustabilizować w wykopie, a kabel może przesuwać się w niej przy przeciąganiu lub zasypywaniu.
Przeczytaj również: Łuk elektryczny - Skąd się bierze i jak rozpoznać zagrożenie?
Karbowana, gładkościenna czy dzielona
Rura dwuścienna karbowana jest uniwersalnym wyborem do typowych tras ziemnych. Łączy dobrą odporność mechaniczną z łatwiejszym układaniem. Wersja gładkościenna bywa wybierana przy większych obciążeniach lub tam, gdzie liczy się stabilny, prosty przepust.
Rura dzielona ma sens głównie wtedy, gdy kabel już znajduje się w gruncie i nie można go swobodnie przeciągnąć przez zamknięty przewód. Do nowej instalacji zwykle wybrałbym rurę zamkniętą, ponieważ lepiej chroni przed przemieszczaniem, zamuleniem i przypadkowym rozłączeniem.

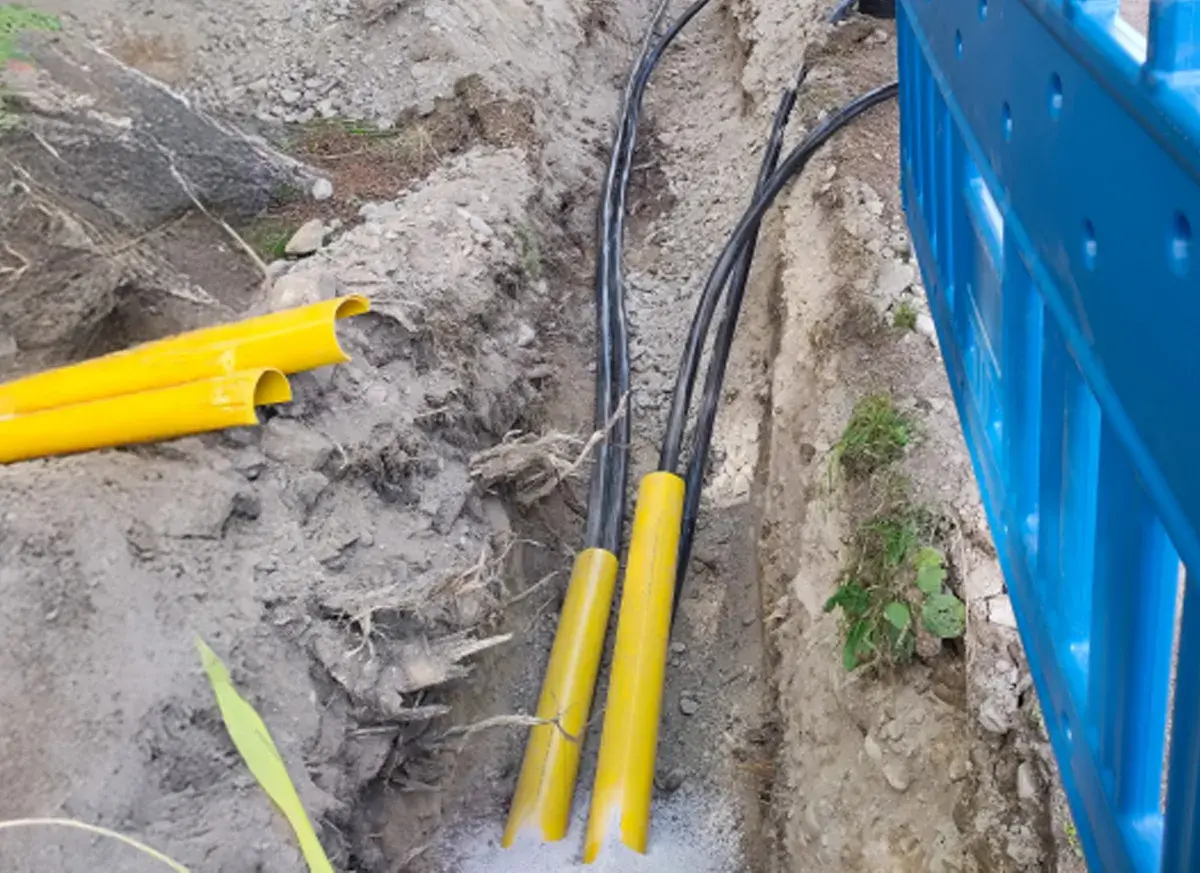

Jak ułożyć osłonę w ziemi krok po kroku
Dobre wykonanie zaczyna się jeszcze przed kopaniem. Trasę trzeba wyznaczyć tak, aby ograniczyć liczbę załamań i ominąć miejsca, w których później planowany jest fundament, drzewo albo element małej architektury. Przy istniejących instalacjach konieczne jest sprawdzenie ich przebiegu i zachowanie wymaganych odległości.
- Przygotuj wykop o głębokości dopasowanej do rodzaju terenu i wymagań projektu.
- Usuń ostre kamienie, gruz i korzenie, które mogłyby punktowo naciskać na rurę.
- Wykonaj stabilne podłoże, zwykle z warstwy piasku lub drobnego materiału bez ostrych elementów.
- Ułóż rurę bez ostrych załamań i z zachowaniem łagodnych łuków.
- Połącz odcinki fabrycznymi złączkami, a w miejscach narażonych na wodę zastosuj uszczelnienia.
- Przeciągnij pilot albo linkę przed wprowadzeniem kabla, jeśli rura nie ma jej fabrycznie.
- Wciągnij kabel bez szarpania, kontrolując, czy nie przekraczasz jego minimalnego promienia gięcia.
- Zamknij końce przed zamuleniem i wnikaniem wody, pozostawiając możliwość późniejszego serwisu.
- Wykonaj zasypkę warstwami i zagęszczaj ją dopiero po ułożeniu odpowiedniej warstwy ochronnej.
W dokumentacjach technicznych często spotyka się zalecenie ułożenia rur ze spadkiem co najmniej 0,1 procent, aby ograniczyć gromadzenie się kondensatu. Końcówki powinny być zamknięte lub zabezpieczone przed zamuleniem. To szczegół, o którym łatwo zapomnieć, a po kilku latach właśnie piasek i woda mogą utrudnić wymianę przewodu.
Typowe głębokości zależą od miejsca prowadzenia trasy. Jako praktyczny punkt odniesienia można przyjąć następujące wartości, ale pierwszeństwo ma projekt, warunki przyłączenia i standard właściciela sieci.
| Miejsce ułożenia | Typowa minimalna głębokość do górnej powierzchni osłony |
|---|---|
| Teren zielony bez ruchu pojazdów | około 70 cm |
| Chodnik lub teren utwardzony dla pieszych | około 50 cm |
| Podjazd i część drogi z ruchem kołowym | około 100 cm |
Nad trasą warto ułożyć taśmę ostrzegawczą, a przebieg przewodu nanieść na dokumentację działki. Przy późniejszym sadzeniu roślin lub montażu ogrodzenia taka informacja może oszczędzić znacznie więcej niż koszt całej rury.
Najczęstsze błędy, które obniżają skuteczność osłony
Najczęściej widzę wybór zwykłego peszla instalacyjnego do wnętrz. Taki produkt może wyglądać podobnie, ale nie musi mieć odporności na ściskanie, wilgoć i obciążenia występujące w gruncie. Rura do ziemi powinna być wyraźnie przeznaczona do zastosowań zewnętrznych i mieć określoną klasę odporności.
Drugim błędem jest prowadzenie przewodu w zbyt ciasnej rurze. Kabel może wejść do środka, ale później nie da się go wymienić, a przy dłuższej trasie przeciąganie staje się ryzykowne. Zapas kilku milimetrów bywa wystarczający dla krótkiego odcinka, lecz przy kilkudziesięciu metrach lepiej zostawić większy margines.
- zakopywanie rury na ostrych kamieniach,
- łączenie odcinków bez właściwych złączek,
- pozostawienie otwartych końców,
- tworzenie bardzo ciasnych łuków,
- zagęszczanie gruntu ciężkim sprzętem bez warstwy ochronnej,
- prowadzenie przewodów różnych instalacji bez sprawdzenia projektu,
- brak zdjęć i pomiarów powykonawczych przed zasypaniem wykopu.
Nie traktowałbym też rury jako sposobu na naprawienie źle zaprojektowanej trasy. Jeżeli kabel jest za cienki, ma nieodpowiednią izolację albo obwód został źle zabezpieczony, dodatkowa osłona tego nie zmieni. W instalacjach zasilających dobór przewodu, zabezpieczeń i ochrony przeciwporażeniowej powinien sprawdzić elektryk.
Ile kosztuje takie zabezpieczenie
Cena zależy głównie od średnicy, sztywności, długości odcinka i tego, czy rura ma pilota oraz złączki. Dla popularnych średnic około 40-75 mm można spotkać orientacyjnie poziom kilku do około 10 zł za metr. Mocniejsze rury do przepustów pod drogami, większe średnice i komplet złączek kosztują wyraźnie więcej.
Do budżetu trzeba doliczyć piasek, taśmę ostrzegawczą, uszczelnienia oraz robociznę. W praktyce sama rura często stanowi mniejszą część kosztu niż wykop i późniejsze odtworzenie nawierzchni. Dlatego oszczędzanie na najtańszym peszlu ma sens tylko pozornie. Najdroższy wariant to ponowne odkopywanie instalacji po uszkodzeniu kabla.
Dobry wybór zależy od trasy, nie od samej nazwy
Do zwykłego kabla prowadzonego przez ogród najczęściej wystarczy dwuścienna rura HDPE o właściwej średnicy i odporności. Pod podjazdem lub drogą potrzebna będzie mocniejsza osłona, a przy istniejącym przewodzie lepsze zastosowanie może mieć wariant dzielony. Sam kolor i popularna nazwa produktu nie zastąpią sprawdzenia parametrów.
Przed zakupem zapisuję trzy informacje: średnicę zewnętrzną kabla, rodzaj nawierzchni nad trasą i planowany sposób przeciągania przewodu. Ten prosty zestaw zwykle wystarcza, żeby uniknąć zarówno zbyt ciasnej rury, jak i niepotrzebnie drogiego rozwiązania. Najważniejsze są odporność mechaniczna, światło wewnętrzne i poprawny montaż, bo dopiero ich połączenie daje realną ochronę kabla.
