Układ z przewodem PEN wciąż pojawia się w starszych instalacjach i częściach sieci niskiego napięcia, a jego obecność ma bezpośredni wpływ na bezpieczeństwo domowników, pracę zabezpieczeń i możliwość bezproblemowej modernizacji. Pokażę, jak działa ten system, kiedy spotyka się go w praktyce, czym różni się od nowszych rozwiązań i na co zwrócić uwagę przy remoncie, fotowoltaice albo montażu ładowarki samochodowej. To temat techniczny, ale bardzo praktyczny, bo od poprawnej identyfikacji układu zależy, czy instalacja będzie po prostu stara, czy naprawdę ryzykowna.
Najważniejsze informacje o układzie TN-C
- W tym układzie jeden przewód PEN pełni jednocześnie funkcję ochronną i neutralną, więc jego przerwa jest szczególnie niebezpieczna.
- Najczęściej spotyka się go w starszych instalacjach i na części sieci niskiego napięcia, zwykle jako etap pośredni przed modernizacją.
- W nowych obwodach końcowych lepszym kierunkiem jest rozdział PEN na PE i N, czyli przejście do układu TN-C-S.
- Wyłącznik różnicowoprądowy stosuje się dopiero po rozdzieleniu PEN, a nie w obwodzie prowadzonym wspólnym przewodem.
- Przy fotowoltaice, magazynie energii i ładowarce EV stan uziemienia oraz rozdzielnicy ma duże znaczenie dla bezpieczeństwa i pracy urządzeń.
Czym jest układ TN-C i jak działa przewód PEN
W tym układzie przewód ochronny i neutralny są połączone w jedną żyłę, czyli PEN. Skrót oznacza przewód ochronno-neutralny, a sama nazwa układu mówi, że punkt neutralny źródła jest uziemiony, a części przewodzące dostępne są połączone z tym samym systemem ochrony.
- T oznacza, że punkt neutralny sieci jest połączony z ziemią.
- N wskazuje, że ochrona opiera się na przewodach połączonych z punktem neutralnym źródła.
- C mówi, że funkcja ochronna i neutralna są prowadzone wspólnie jednym przewodem.
W praktyce oznacza to prostszą konstrukcję sieci i mniej żył w kablu, ale też jedną istotną wadę: gdy pojawi się przerwa albo słaby styk na przewodzie PEN, problem nie dotyczy tylko zasilania. Może pojawić się również napięcie na obudowach urządzeń, a to już jest realne zagrożenie porażeniowe.
Ja patrzę na ten układ przede wszystkim jak na rozwiązanie historyczne i przejściowe. Był sensowny tam, gdzie liczyła się prostota i oszczędność materiału, ale dziś jego ograniczenia są zbyt poważne, by traktować go jako wzorzec dla nowych obwodów. To prowadzi do pytania, gdzie nadal można go spotkać i co to oznacza w codziennym użytkowaniu.
Gdzie ten układ nadal się pojawia i co to oznacza dla użytkownika
Najczęściej spotykam go w starszych domach, blokach, budynkach gospodarczych i w części starszych przyłączy. W praktyce nie oznacza to automatycznie złej instalacji, ale zwykle sygnalizuje, że obiekt powstał według dawnej logiki ochrony i może wymagać oceny przed modernizacją. Jak wynika ze standardów TAURON Dystrybucja, rozdział przewodu PEN na PE i N ma być wykonany w instalacji odbiorcy, a nie improwizowany w przypadkowym miejscu po drodze.
Typowe ślady starego układu są dość charakterystyczne, choć nie wolno oceniać instalacji wyłącznie po wyglądzie:
- dwużyłowe obwody w części pomieszczeń,
- gniazda z mostkowaniem ochrony,
- stara rozdzielnica bez wyraźnej szyny PE,
- nietypowe lub nieczytelne oznaczenia przewodów po latach przeróbek.
Najważniejsze jest to, że użytkownik nie powinien zakładać, iż „skoro działa, to jest bezpiecznie”. W instalacjach elektrycznych właśnie takie założenie bywa najdroższe. Gdy obiekt ma być remontowany, rozbudowywany albo przygotowywany pod nowoczesne odbiory, kluczowe staje się pytanie o rozdział PEN i dalszy sposób ochrony.
Dlaczego rozdział PEN jest dziś tak ważny

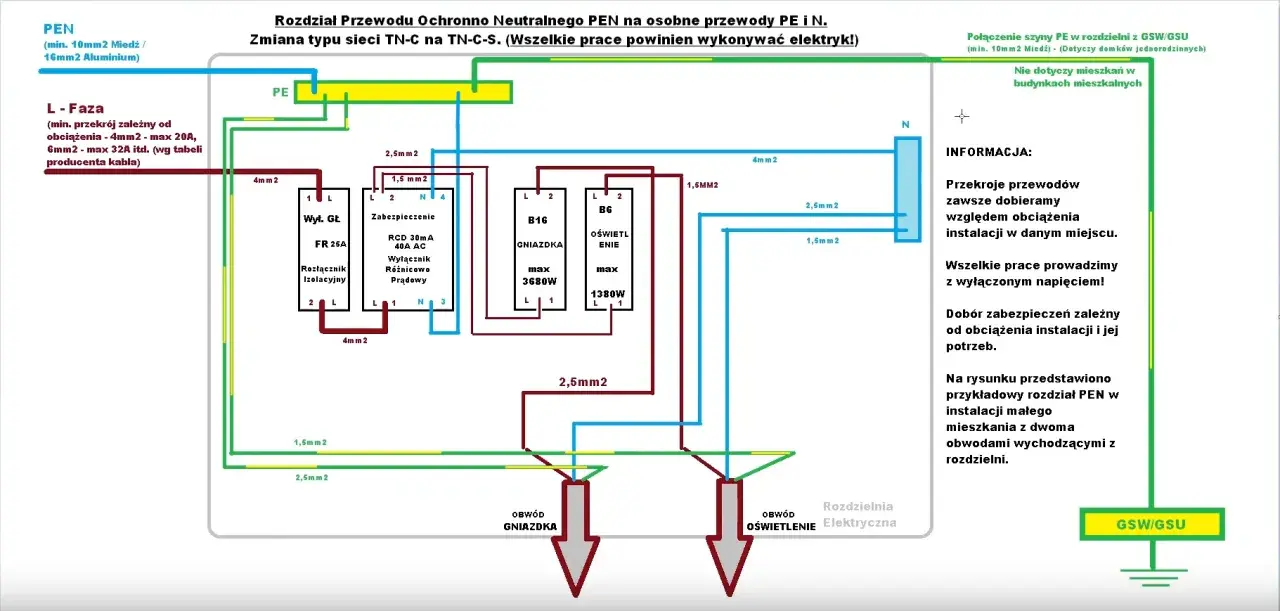

Rozdział PEN polega na rozdzieleniu wspólnego przewodu na osobny PE i N. Od tego momentu ochrona przeciwporażeniowa i prąd roboczy nie biegną już tą samą żyłą. To fundamentalna zmiana, bo po rozdziale łatwiej utrzymać czytelny układ ochronny, zastosować dodatkowe zabezpieczenia i poprawnie zasilić nowoczesne urządzenia.
Największe ryzyko w układzie z wspólnym PEN pojawia się wtedy, gdy przewód zostanie uszkodzony, poluzowany albo źle połączony. Wtedy metalowe obudowy urządzeń mogą znaleźć się pod niebezpiecznym potencjałem, choć sam odbiornik nadal „wydaje się” sprawny. Właśnie dlatego w dobrze wykonanym układzie TN-C-S rozdział robi się w jednym, stałym punkcie, a potem nie wolno już ponownie zwierać PE z N w obwodach końcowych.
Po rozdziale sensownie działa też wyłącznik różnicowoprądowy. To ważne: RCD montuje się po stronie rozdzielonej, a nie w obwodzie prowadzonym wspólnym przewodem PEN. Do tego dochodzą połączenia wyrównawcze i uziemienie, które stabilizują ochronę i ograniczają skutki zakłóceń. Z mojego doświadczenia to właśnie ten etap modernizacji decyduje, czy instalacja będzie naprawdę bezpieczna, czy tylko „z grubsza poprawiona”.
To prowadzi do naturalnego porównania: kiedy TN-C jeszcze ma sens, a kiedy lepiej przejść na nowszy układ.
Jak TN-C wypada na tle innych układów
W praktyce wybór nie dotyczy samej nazwy, tylko sposobu prowadzenia ochrony i tego, jak łatwo uzyskać stabilne warunki pracy instalacji. Najczęściej porównuje się cztery rozwiązania, bo to one pojawiają się w niskim napięciu najczęściej.
| Układ | Jak działa | Największa zaleta | Najważniejsze ograniczenie | Gdzie spotyka się go najczęściej |
|---|---|---|---|---|
| TN-C | Jeden przewód PEN łączy funkcję ochronną i neutralną | Prosta konstrukcja i mniejsza liczba żył | Wysoka wrażliwość na przerwę PEN i brak osobnego PE | Starsze instalacje i starsze odcinki sieci |
| TN-S | PE i N są prowadzone osobno od początku | Najczytelniejsza i najbezpieczniejsza organizacja ochrony | Więcej żył i zwykle większy zakres modernizacji | Nowe obiekty i dobrze wykonane modernizacje |
| TN-C-S | Na początku występuje wspólny PEN, a potem następuje rozdział na PE i N | Dobry kompromis przy przebudowie istniejących obiektów | Rozdział trzeba wykonać poprawnie i w stałym punkcie | Domy i budynki modernizowane etapami |
| TT | Ochrona opiera się na lokalnym uziemieniu odbiorcy | Nie wymaga polegania na przewodzie ochronnym sieci | Wymaga bardzo dobrej jakości uziomu i właściwych zabezpieczeń | Niektóre obiekty indywidualne i wybrane warunki przyłączeniowe |
Jeśli patrzę na to praktycznie, TN-C jest dziś przede wszystkim układem starszym i przejściowym, TN-S daje najczytelniejszą ochronę, a TN-C-S bywa najlepszym kompromisem przy modernizacji istniejącego obiektu. Właśnie dlatego przy remoncie nie chodzi o sentyment do starej instalacji, tylko o bezpieczne rozdzielenie funkcji ochronnych i roboczych. To szczególnie ważne tam, gdzie w grę wchodzi fotowoltaika albo więcej urządzeń elektronicznych.
Co to oznacza przy fotowoltaice, magazynie energii i ładowarce EV

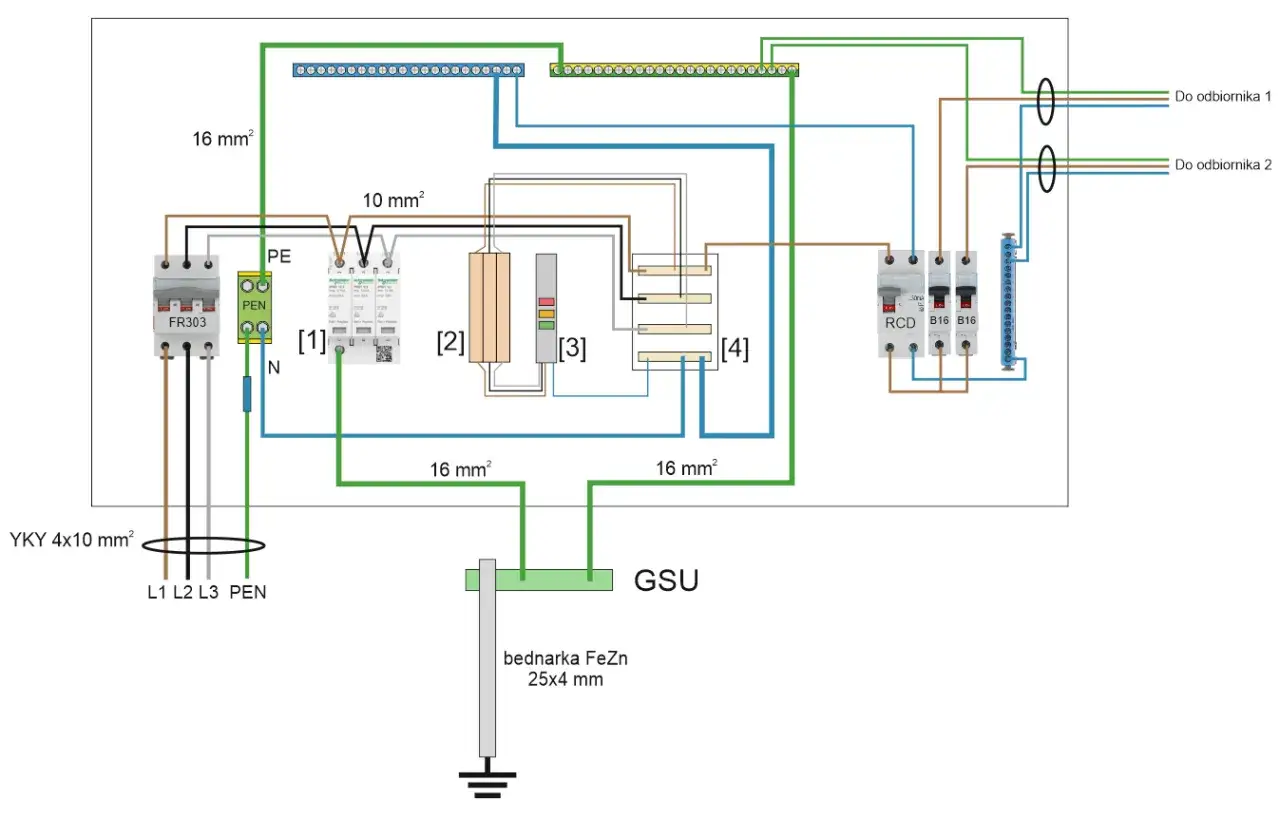

W domach z instalacją PV lub planowaną ładowarką samochodu temat układu sieciowego przestaje być teoretyczny. Falownik, ograniczniki przepięć, zabezpieczenia nadprądowe i wyłączniki różnicowoprądowe muszą być dobrane do rzeczywistego układu instalacji, a nie do założenia, że „wszystko jest już nowe”. Jeśli baza jest stara, dokładanie kolejnych urządzeń bez sprawdzenia ochrony zwykle kończy się dodatkowymi problemami, a nie większą funkcjonalnością.
Przy modernizacji pod OZE zwracam uwagę przede wszystkim na kilka rzeczy:
- ciągłość przewodu PEN do miejsca rozdziału,
- jakość połączeń wyrównawczych i uziemienia,
- obecność osobnego toru PE po rozdziale,
- dobór RCD po stronie rozdzielonej,
- koordynację ochrony przepięciowej po stronie AC.
Ładowarka EV wymaga jeszcze większej dyscypliny, bo pracuje przez wiele godzin i obciąża instalację w sposób bardziej ciągły niż typowy odbiornik domowy. W praktyce oddzielny obwód, poprawne zabezpieczenia i czytelny układ ochrony są tu ważniejsze niż estetyka samej rozdzielnicy. Dla magazynu energii i falownika zasada jest podobna: najpierw stan instalacji, potem dopiero dobór urządzeń.
Jeżeli obiekt ma starą instalację, bardzo często rozsądniejsza jest najpierw modernizacja rozdzielnicy i rozdziału PEN niż szybkie „dopinanie” nowych odbiorników. To właśnie odróżnia prawdziwą modernizację od kosmetyki.
Jak rozpoznać starą instalację bez zgadywania
Nie oceniam instalacji po samym kolorze przewodów, bo w starszych obiektach zdarzają się przeróbki, mostki i nietypowe oznaczenia. Pewną odpowiedź daje dopiero oględziny wykonane przez osobę z odpowiednimi uprawnieniami oraz pomiary. Najprostsza droga do weryfikacji wygląda tak:
- Sprawdza się, czy w obwodach końcowych występują dwa przewody czy osobne PE i N.
- Ogląda się rozdzielnicę pod kątem miejsca rozdziału PEN i sposobu uziemienia.
- Weryfikuje się ciągłość przewodu ochronnego oraz połączeń wyrównawczych.
- Sprawdza się impedancję pętli zwarcia i skuteczność ochrony przeciwporażeniowej.
- Ocenia się, czy nie ma przypadkowych mostków w gniazdach i puszkach.
- Porównuje się stan faktyczny z dokumentacją, jeśli taka w ogóle istnieje.
Jedna rzecz jest tu szczególnie ważna: prawidłowość potwierdza pomiar, nie samo oglądanie. Można mieć instalację, która wygląda „nowocześnie”, a w środku nadal pracuje na dawnych założeniach. Można też trafić na starszy obiekt, który po dobrej modernizacji działa bezpiecznie i przewidywalnie. Gdy wyniki są niejednoznaczne, nie traktuję tego jako drobnej wątpliwości, tylko jako sygnał do dalszej diagnostyki.
Co zapamiętać, zanim uznasz instalację za gotową do modernizacji
Najkrócej mówiąc, ten układ warto traktować jako ważny element historii instalacji, ale nie jako cel sam w sobie. Jeśli w obiekcie nadal pracuje wspólny przewód PEN, bezpieczeństwo zależy przede wszystkim od jego ciągłości, jakości połączeń i poprawnie wykonanych uziemień. To właśnie dlatego stara instalacja może wymagać nie drobnej poprawki, lecz przemyślanego rozdziału i uporządkowania całego toru ochrony.
- Nie zakładaj, że „działa, więc jest bezpiecznie”.
- Nie przenoś logiki starego układu do nowych obwodów końcowych.
- Nie montuj RCD tam, gdzie nadal biegnie wspólny PEN.
- Nie traktuj fotowoltaiki, ładowarki EV ani magazynu energii jako zastępstwa modernizacji ochrony.
Jeżeli mam wskazać jedną zasadę, to jest nią ta: nie modernizuje się samego wyglądu rozdzielnicy, tylko cały tor ochrony. Dopiero wtedy układ zasilania, fotowoltaika i dodatkowe odbiory zaczynają współpracować bezpiecznie, zamiast maskować stare problemy nowymi urządzeniami.
