Wyładowanie łukowe to zjawisko, które potrafi być jednocześnie bardzo użyteczne i bardzo groźne. To właśnie łuk elektryczny pozwala topić metal w spawarce, ale w uszkodzonej instalacji może w kilka sekund zamienić się w źródło pożaru, poparzeń i zniszczeń sprzętu. Poniżej wyjaśniam, jak powstaje, gdzie występuje, czym różni się od iskry i zwarcia oraz jak realnie ograniczać ryzyko, zwłaszcza w instalacjach domowych i fotowoltaicznych.
Najważniejsze informacje o tym zjawisku
- Powstaje wtedy, gdy gaz między przewodami ulega jonizacji i zaczyna przewodzić prąd jak plazma.
- W technice bywa pożądany, zwłaszcza w spawaniu i niektórych procesach przemysłowych.
- W awarii jest niebezpieczny, bo generuje bardzo wysoką temperaturę, jasne światło i gorące gazy.
- W sieci AC łatwiej go wygasić niż w obwodach DC, bo prąd przemienny okresowo przechodzi przez zero.
- W instalacjach PV szczególną uwagę zwraca się na luźne złącza, uszkodzoną izolację i połączenia po stronie DC.
- Najlepsza ochrona to poprawny montaż, regularna kontrola i szybka reakcja na objawy przegrzewania lub iskrzenia.
Jak powstaje wyładowanie łukowe
Najprościej mówiąc, zjawisko zaczyna się wtedy, gdy między dwoma punktami przewodzącymi pojawia się pole elektryczne na tyle silne, że gaz przestaje być izolacją. Cząsteczki powietrza lub innego gazu ulegają jonizacji, czyli rozpadają się na jony i elektrony, a powstała mieszanina zaczyna przewodzić prąd. Wtedy zamiast zwykłej przerwy w obwodzie tworzy się gorący kanał plazmy.
Ten kanał nie jest tylko „iskrą w powietrzu”. Może utrzymywać się dłużej, jeśli źródło zasilania dostarcza odpowiednio dużo energii. W praktyce oznacza to, że małe rozłączenie styków, luźne połączenie albo uszkodzona izolacja mogą uruchomić proces, który sam się podtrzymuje: prąd ogrzewa gaz, cieplejszy gaz łatwiej przewodzi, a to z kolei jeszcze bardziej wzmacnia wyładowanie.
W sieci prądu przemiennego takie zjawisko łatwiej wygasić, bo prąd 50 Hz przechodzi przez zero 100 razy na sekundę. W obwodach prądu stałego tego naturalnego momentu nie ma, więc wyładowanie bywa trudniejsze do przerwania. To właśnie tłumaczy, dlaczego ten sam mechanizm może być użyteczny w technice, a w innych warunkach staje się problemem bezpieczeństwa.
Gdy już wiemy, jak powstaje, łatwiej zrozumieć, gdzie człowiek wykorzystuje go świadomie, a gdzie trzeba przed nim po prostu uciekać.
Gdzie spotkasz je w praktyce
Najbardziej oczywiste zastosowanie to spawanie. W spawarce wyładowanie skupia energię w bardzo małym obszarze, dzięki czemu metal szybko się topi i łączy. Britannica podaje, że w spawaniu łukowym typowy zakres to około 10-50 V przy prądzie od 10 do nawet 2 000 A, więc mówimy o niskim napięciu, ale bardzo dużej energii przepływu. To ważne rozróżnienie, bo wiele osób myli niskie napięcie z niskim ryzykiem.
| Zastosowanie | Co daje w praktyce | Dlaczego jest istotne |
|---|---|---|
| Spawarki | Skoncentrowane źródło ciepła do łączenia metalu | Pozwala szybko stapiać materiał bez płomienia gazowego |
| Piece łukowe | Bardzo wysoka temperatura do wytopu i rafinacji metali | To jedno z najbardziej energetycznych zastosowań zjawiska w przemyśle |
| Cięcie i obróbka plazmowa | Precyzyjne cięcie materiału silnie nagrzanym strumieniem gazu | Pokazuje, jak dobrze kontrolowany kanał plazmowy może zastąpić mechaniczne cięcie |
| Układy oświetleniowe i specjalistyczne lampy | Intensywne, bardzo jasne źródło światła | W praktyce coraz rzadsze, ale wciąż ważne historycznie i technicznie |
W przemyśle i energetyce spotyka się więc zarówno kontrolowane, pożądane wyładowania, jak i nieplanowane zdarzenia, które wynikają z zupełnie innych przyczyn niż produkcja czy obróbka. Właśnie dlatego ta sama energia, która pomaga ciąć lub spawać metal, w uszkodzonej instalacji staje się problemem bezpieczeństwa.
Dlaczego stanowi zagrożenie w instalacjach i fotowoltaice
Największy problem zaczyna się wtedy, gdy wyładowanie pojawia się tam, gdzie nie powinno. OSHA zwraca uwagę, że temperatura takiego rozbłysku może przekraczać 19 400°C, czyli jest wielokrotnie wyższa niż temperatura powierzchni Słońca. W praktyce oznacza to gwałtowne nagrzanie przewodów, topienie izolacji, rozprysk stopionego metalu i ryzyko bardzo ciężkich oparzeń.
W instalacjach domowych i przemysłowych zagrożenie często zaczyna się banalnie: od luźnej śruby, nadpalonego styku, źle zaciśniętego konektora albo przetartego przewodu. Taki kontakt bywa niestabilny, więc zamiast natychmiastowego wyłączenia pojawia się nagrzewanie, trzaski, lokalne iskrzenie i stopniowe niszczenie materiału. To właśnie ten etap jest najpodstępniejszy, bo urządzenie może jeszcze działać, choć już tworzy się realne ryzyko pożaru.

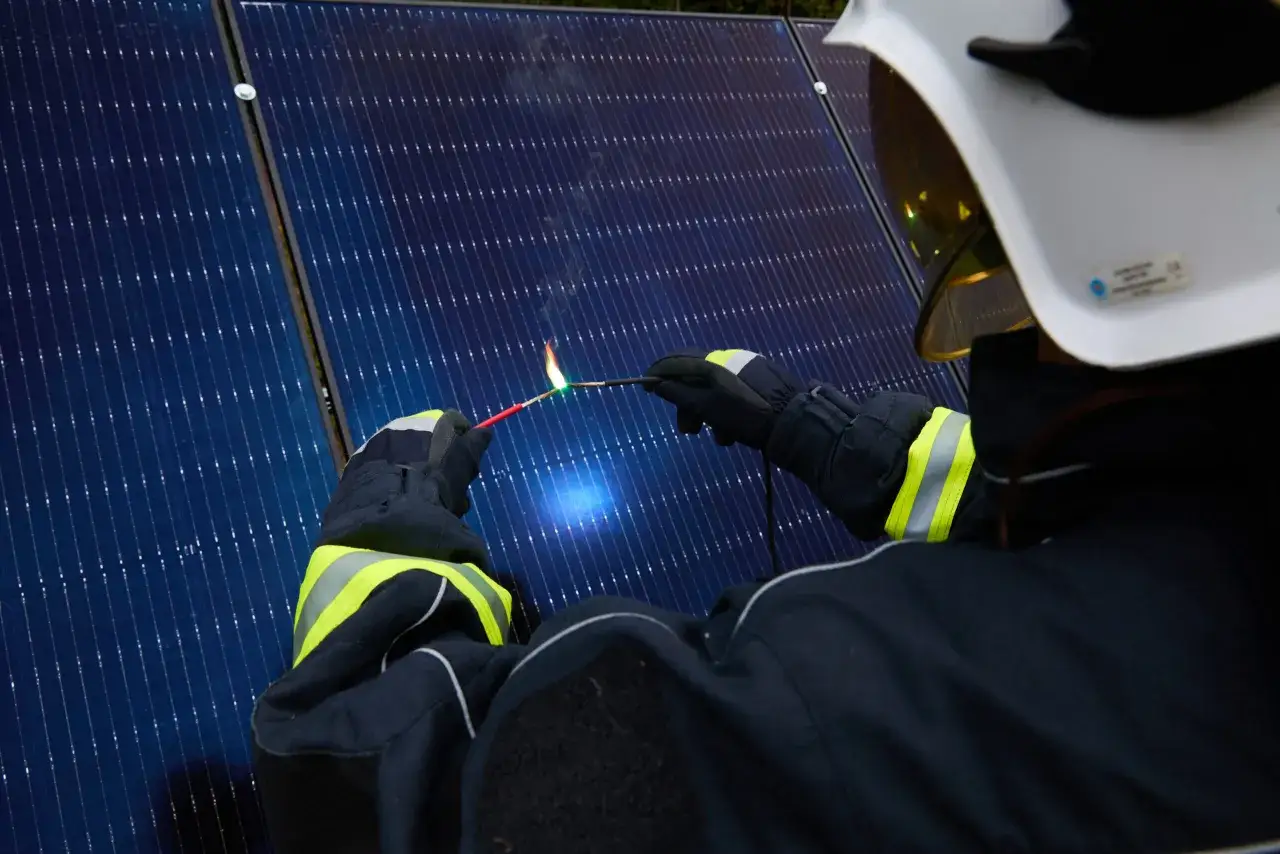

W fotowoltaice zwracałbym uwagę przede wszystkim na stronę DC. NREL wskazuje, że łukowe uszkodzenia oraz zwarcia doziemne należą do najczęstszych przyczyn pożarów w instalacjach PV. Dodatkowo prąd stały nie ma naturalnego przejścia przez zero, więc kanał plazmowy może utrzymywać się dłużej niż w sieci AC. Dla użytkownika oznacza to prostą zasadę: nawet drobne uszkodzenie złącza na dachu albo w skrzynce przy inwerterze nie powinno być odkładane „na później”.
- Zapach spalenizny lub ozonu przy pracy instalacji.
- Nadmierne nagrzewanie się jednego złącza względem pozostałych.
- Trzaski, niestabilna praca falownika lub losowe wyłączenia stringu.
- Przebarwienia izolacji, stopiony plastik albo ślady sadzy.
- Widoczne mikrouszkodzenia przewodów po montażu, serwisie lub burzy.
Skoro wiadomo już, kiedy ryzyko jest największe, warto odróżnić to zjawisko od innych problemów elektrycznych, które z zewnątrz mogą wyglądać bardzo podobnie.
Czym różni się od iskry, zwarcia i zwykłego przebicia
W praktyce te pojęcia są często mieszane, a to prowadzi do błędnych decyzji serwisowych. Iskra jest zwykle krótkim przeskokiem ładunku przez niewielką szczelinę. Zwarcie to z kolei bardzo mała rezystancja między przewodami, która powoduje nagły wzrost prądu. Wyładowanie łukowe jest czymś pośrednim: może zacząć się od iskry, ale potem utrzymywać się jako stabilny kanał plazmowy i nadal grzać otoczenie.
| Zjawisko | Jak wygląda | Jak długo trwa | Główne ryzyko |
|---|---|---|---|
| Iskra | Krótkie, jasne przeskoczenie między punktami | Ułamek sekundy | Zapłon pyłu, gazu lub izolacji w pobliżu |
| Wyładowanie łukowe | Stabilny, bardzo jasny kanał w gazie | Od chwili do dłuższego czasu, jeśli źródło podtrzymuje energię | Pożar, stopienie przewodów, ciężkie oparzenia |
| Zwarcie | Gwałtowny spadek oporu i wzrost prądu | Do zadziałania zabezpieczeń lub uszkodzenia elementów | Zniszczenie przewodów, aparatów i źródła zasilania |
| Przebicie izolacji | Uszkodzenie materiału izolacyjnego | Może być chwilowe albo trwałe | Inicjacja łuku lub zwarcia |
Ta różnica ma znaczenie praktyczne, bo przy rozwiązywaniu awarii nie wystarczy sprawdzić tylko, czy „bezpiecznik wyskoczył”. Trzeba zrozumieć, co faktycznie uszkodziło obwód i czy problemem nie jest już samo połączenie, które pracuje na granicy wytrzymałości. Znając różnice, łatwiej dobrać właściwe działania ochronne.
Jak ograniczyć ryzyko w domu, warsztacie i na dachu
Tu jestem najbardziej stanowczy: większości problemów da się uniknąć nie przez „lepsze szczęście”, tylko przez poprawny montaż i dyscyplinę serwisową. W instalacjach elektrycznych i PV najgroźniejsze są drobiazgi, które długo wyglądają niegroźnie, a potem kończą się przegrzaniem albo pożarem.
W domu i warsztacie
- Nie używaj uszkodzonych wtyczek, gniazd ani przedłużaczy z nadtopioną obudową.
- Sprawdzaj, czy przewody nie są zgniecione, przetarte lub mocno zagięte przy końcówkach.
- Nie obciążaj jednej listwy wieloma urządzeniami dużej mocy, zwłaszcza grzałkami i narzędziami.
- Jeśli słyszysz trzaski albo widzisz przygasanie świateł przy włączeniu odbiornika, potraktuj to jako sygnał ostrzegawczy.
- Przy modernizacji instalacji rozważ elementy ochronne wykrywające łukowe uszkodzenia obwodu, jeśli projekt instalacji tego wymaga.
W instalacji PV
- Kontroluj złącza DC po montażu, po silnym wietrze i po pracach serwisowych na dachu.
- Stosuj tylko kompatybilne konektory i zaciskaj je zgodnie z zaleceniami producenta, a nie „na wyczucie”.
- Dbaj o właściwe prowadzenie przewodów, żeby nie ocierały się o krawędzie konstrukcji.
- Nie bagatelizuj pojedynczego komunikatu o błędzie arc fault w falowniku, nawet jeśli produkcja energii jeszcze działa.
- W systemach DC stosuj rozwiązania przewidziane do prądu stałego, bo standardowe zabezpieczenia AC nie zawsze reagują tak, jak trzeba.
Przeczytaj również: Ile trwa kurs elektryka? Poznaj różne rodzaje szkoleń i ich czas trwania
Przy pracach serwisowych
- Najpierw wyłącz zasilanie i potwierdź brak napięcia, dopiero potem dotykaj przewodów.
- Nie rozpinaj pod obciążeniem złącz, które nie są do tego przeznaczone.
- Używaj odpowiednich rękawic, okularów i odzieży ochronnej, zwłaszcza przy rozdzielnicach i dużych źródłach prądu.
- Jeśli instalacja wymaga pracy przy napięciu, stosuj procedury blokady i oznaczenia odłączenia.
W dobrze zaprojektowanym systemie chodzi nie tylko o to, by prąd płynął. Równie ważne jest to, żeby w razie błędu instalacja nie zamieniała się w źródło ognia, dlatego lepiej poświęcić kilka minut na kontrolę niż później naprawiać skutki.
Co warto zapamiętać, gdy pracujesz z obwodem pod napięciem
Najprostsza zasada brzmi: wyładowanie łukowe ma sens tylko tam, gdzie jest kontrolowane. W spawarce jest narzędziem, w uszkodzonej rozdzielnicy albo na dachu staje się alarmem, którego nie wolno ignorować. Jeśli widzisz nadtopienia, czujesz zapach spalenizny albo masz do czynienia z niestabilnym połączeniem, nie traktuj tego jak kosmetycznej usterki.
Ja zawsze zaczynam od trzech pytań: czy obwód jest odłączony, czy złącza są właściwie dobrane i czy w systemie nie ma objawów przegrzewania. Jeśli pojawia się podejrzenie uszkodzenia, nie diagnozuj go na żywo; przy łuku elektrycznym lepiej najpierw odłączyć zasilanie, zabezpieczyć miejsce pracy i dopiero potem szukać przyczyny albo wezwać elektryka.
