Podłączenie domofonu - Jak rozpoznać kolory kabli bez zgadywania?

Marcin Kowalczyk .

21 czerwca 2026

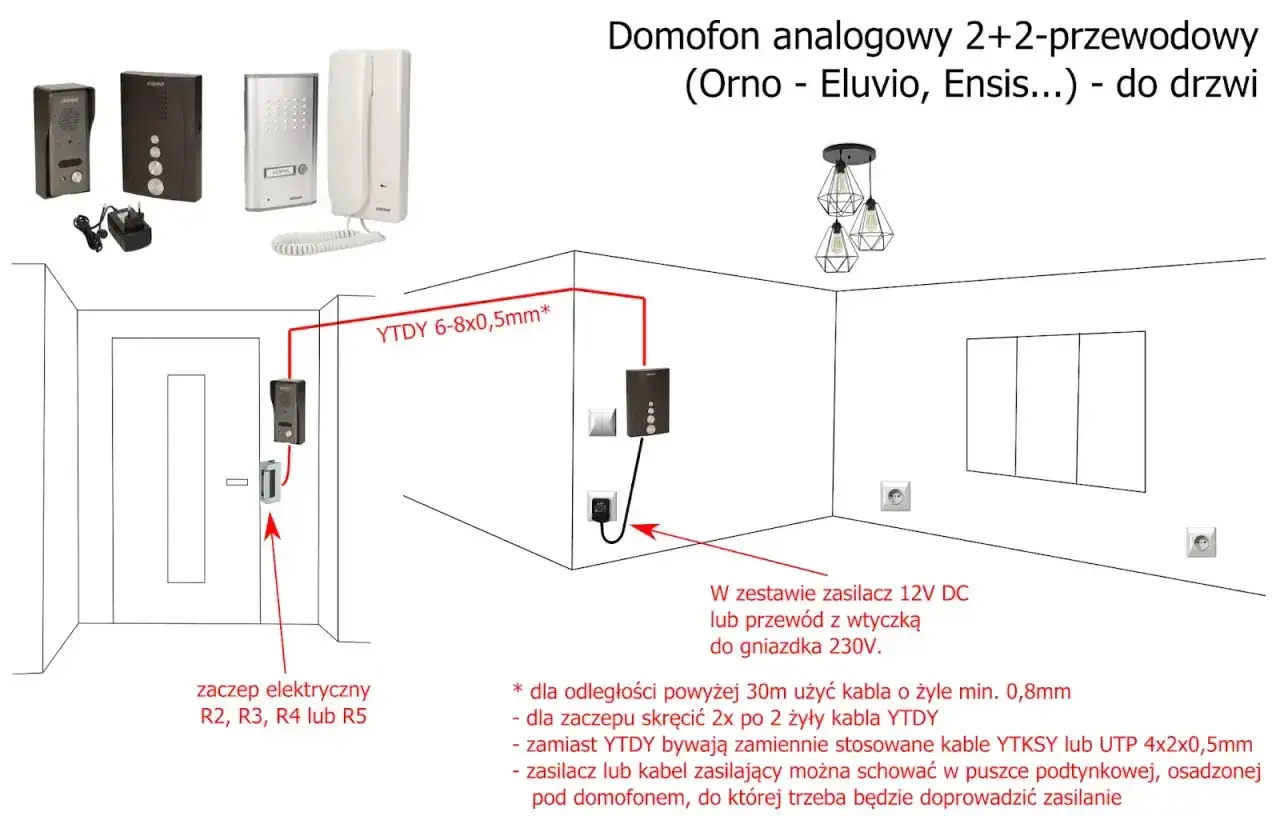

Schemat podłączenia domofonu analogowego 2+2. Pokazuje rozmieszczenie elementów i typy kabli, np. YTDY 6-8x0,5mm, do prawidłowego montażu.

Domofon da się podłączyć bez zgadywania, ale trzeba zacząć od właściwej kolejności: najpierw typ instalacji i oznaczenia zacisków, dopiero potem kolory przewodów. W praktyce to właśnie pomylenie żył najczęściej psuje rozmowę, wywołanie albo otwieranie drzwi, zwłaszcza w starszych instalacjach, które były już kilka razy przerabiane. Poniżej rozbieram temat na proste kroki: jak czytać schemat, kiedy ufać kolorom, jaki kabel wybrać i jak uniknąć typowych błędów.

Najpierw sprawdź system i zaciski, a dopiero potem kolory przewodów

  • Kolor izolacji nie jest uniwersalnym standardem i w starych instalacjach bywa używany przypadkowo.
  • Typ systemu decyduje o wszystkim: analog 4/5/6-żyłowy działa inaczej niż cyfrowy 2-żyłowy.
  • Zaciski i oznaczenia na urządzeniu są ważniejsze niż barwa żyły, zwłaszcza gdy kabel był wcześniej przerabiany.
  • Przekrój przewodu ma znaczenie: zbyt cienki kabel powoduje spadki napięcia i problemy z elektrozaczepem.
  • Multimetr i zdjęcie starego podłączenia oszczędzają najwięcej czasu przy montażu.

Kolory przewodów pomagają, ale nie są standardem

Z mojego doświadczenia najwięcej błędów bierze się z założenia, że czerwony zawsze oznacza plus, zielony masę, a biały mikrofon. W domofonach to po prostu nie działa jak prosty kod kolorów. Ten sam kolor mógł zostać użyty przez producenta, instalatora albo kogoś, kto po latach naprawiał system „po swojemu”, bez trzymania się pierwotnego układu.

Dlatego kolor przewodu traktuję jako wskazówkę pomocniczą, a nie dowód. Ostatecznie decydują oznaczenia zacisków: MIC, SPK, COM, CALL, LOCK, BUS, A/B, +DC, -DC i podobne skróty. Jeśli ich nie ma, albo są starte, trzeba oprzeć się na schemacie producenta i pomiarze, nie na pamięci domysłów.

To ważne zwłaszcza wtedy, gdy instalacja była modernizowana etapami: ktoś wymienił unifon, zostawił stary kabel i dodał nowy zasilacz. W takiej konfiguracji barwy żył mogą wyglądać „sensownie”, ale funkcjonalnie nie znaczą już nic. Kiedy to masz w głowie, najpierw ustalasz typ systemu, bo od niego zależy cały dalszy schemat.

Najpierw ustal, czy masz system analogowy czy cyfrowy

Nie ma jednego schematu dla wszystkich domofonów. Inaczej podłącza się klasyczny zestaw z kilkoma osobnymi żyłami, a inaczej system cyfrowy, w którym dwie żyły magistrali przenoszą większość informacji. To pierwszy krok, który oszczędza najwięcej nerwów.

Typ systemu Jak zwykle wygląda okablowanie Na co patrzeć przed podłączeniem
Analogowy 4/5/6-żyłowy Każda funkcja ma osobną żyłę: mikrofon, głośnik, wywołanie, wspólny tor, otwieranie rygla. Oznaczenia zacisków i zgodność połączeń z instrukcją unifonu.
Cyfrowy 2-żyłowy Dwie żyły magistrali niosą zasilanie i komunikację. Polaryzację, adres lokalu i zgodność z systemem producenta.
Wideodomofon Często stosuje się skrętkę cat. 5e/6 albo kabel zalecany przez producenta. Rozdział żył dla zasilania, audio i obrazu oraz długość odcinków.

Jeśli w opisie urządzenia pojawiają się skróty typu BUS, LINE, A/B albo +DC i -DC, to znak, że nie masz do czynienia z prostym analogiem. W takich systemach kolor ma jeszcze mniejsze znaczenie niż w starszych instalacjach, bo liczy się magistrala, polaryzacja i poprawne ustawienie adresu. Kiedy już wiesz, z jakim systemem pracujesz, można przejść do odczytania konkretnych żył.

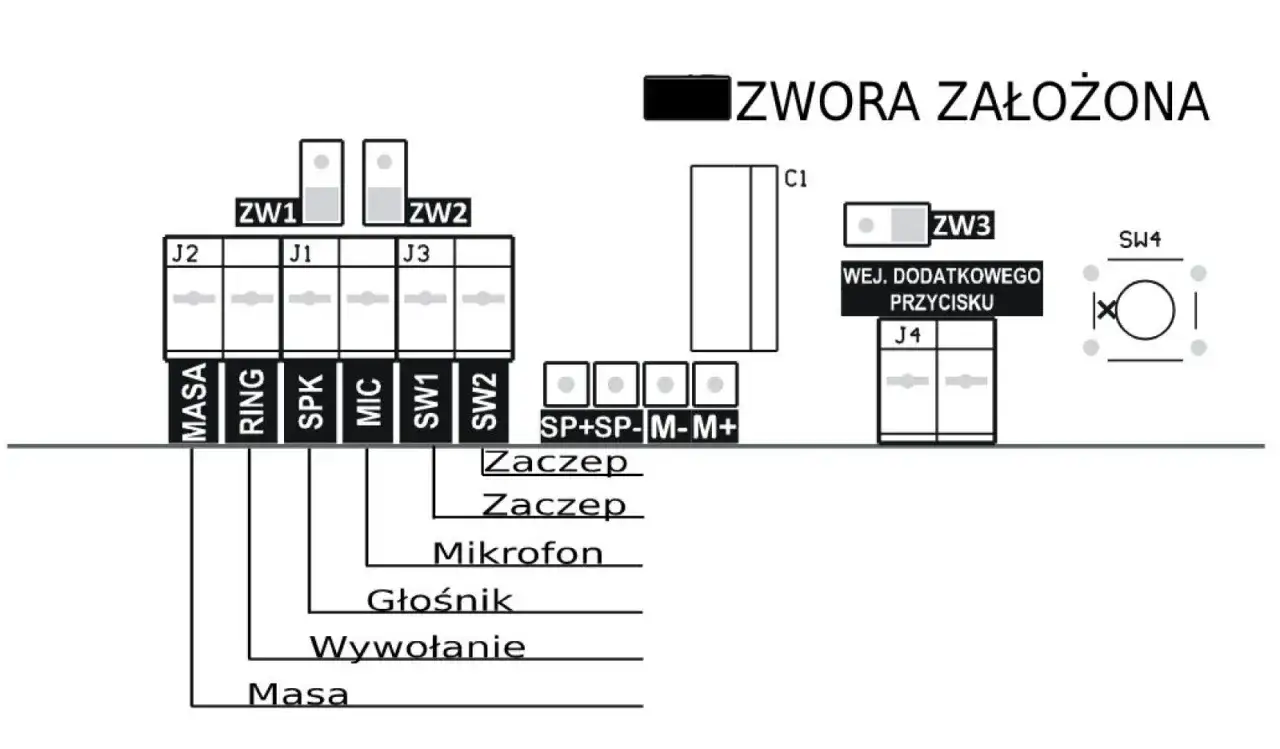

Schemat podłączenia domofonu: zworki ZW1, ZW2, ZW3, złącza J1-J4, wejścia MASA, RING, SPK, MIC, SW1, SW2, SP+SP-M-M+, zaczepek, mikrofon, głośnik, wywołanie.

Jak odczytać schemat i przypisać żyły do zacisków

Ja zawsze zaczynam od zdjęcia wnętrza unifonu i oznaczenia każdej żyły taśmą, zanim cokolwiek odłączę. To banalny krok, ale właśnie on najczęściej ratuje przed błędnym przepięciem przewodów. Potem sprawdzam, czy na listwie zaciskowej są czytelne oznaczenia, a jeśli ich nie ma, szukam instrukcji konkretnego modelu.

  1. Wyłącz zasilanie całego układu, nie tylko samego unifonu.
  2. Zrób zdjęcie obecnych połączeń z bliska i z szerszym kadrem.
  3. Odczytaj oznaczenia zacisków na urządzeniu.
  4. Przypisz przewody po funkcji, a nie po kolorze.
  5. Podłącz jedną żyłę, sprawdź działanie, dopiero potem przejdź do następnej.
  6. Na końcu przetestuj wywołanie, rozmowę i otwieranie drzwi.

Przeczytaj również: Co to jest masa w elektryce i jak wpływa na działanie obwodów?

Multimetr skraca zgadywanie

Gdy przewody są stare, opis starty, a ktoś wcześniej robił przeróbki, multimetr jest zwykle lepszy niż intuicja. Do identyfikacji żył wystarcza test ciągłości albo prosta kontrola napięcia, zależnie od systemu. W praktyce chodzi o to, żeby ustalić, która żyła naprawdę odpowiada za dany tor, zamiast ufać temu, co „wydaje się” po kolorze izolacji.

Warto też pamiętać o skrótach na listwie zaciskowej. MIC oznacza mikrofon, SPK głośnik, COM albo GND wspólny tor, CALL wywołanie, a LOCK lub OPEN obwód otwierania. Jeśli w instrukcji pojawiają się inne symbole, trzymaj się ich, bo to właśnie one są właściwym językiem schematu. Gdy znasz już zaciski, kolory stają się tylko pomocą przy porządkowaniu starej instalacji.

Najczęściej spotykane kolory w starszych instalacjach

Poniżej pokazuję raczej najczęstszy porządek spotykany w starszych analogach niż żelazny standard. Jeśli ktoś kiedyś przepinał instalację, kolory mogły zostać użyte zupełnie inaczej, dlatego tę tabelę traktuję jako skrót pamięciowy, a nie instrukcję bezwarunkową.

Kolor Bywa używany jako Jak go traktować
Czerwony Plus zasilania albo przewód wywołania. Sprawdź, czy zgadza się z oznaczeniem +, CALL lub z odpowiednim zaciskiem w unifonie.
Zielony Wspólny tor, masa albo linia wspólna. Weryfikuj z COM albo GND, nie zakładaj zgodności bez pomiaru.
Niebieski Głośnik lub tor audio. Porównaj z zaciskiem SPK albo z linią rozmowy opisaną w instrukcji.
Biały Mikrofon albo druga linia sygnałowa. Sprawdź w schemacie konkretnego modelu, bo w różnych zestawach bywa używany inaczej.
Czarny lub brązowy Otwieranie rygla albo dodatkowa funkcja. Testuj dopiero po podłączeniu podstawowych torów rozmowy i wywołania.

To nie jest norma branżowa. Ten sam kolor w innym mieszkaniu może oznaczać zupełnie co innego, bo po latach ktoś mógł dołożyć nowy przewód, przepiąć żyły albo wykorzystać kabel po innej instalacji. Dlatego każdy kolor traktuję jako trop, a nie dowód. Po takim porównaniu łatwiej dobrać też właściwy kabel i uniknąć spadków napięcia.

Jak dobrać przewód, żeby domofon nie gubił napięcia

Dobór kabla ma znaczenie większe, niż wielu osobom się wydaje. Zbyt cienka żyła nie zawsze przeszkadza od razu, ale zaczyna ujawniać problem przy dłuższych odcinkach, większym poborze prądu albo przy pracy elektrozaczepu. Wtedy rozmowa jeszcze działa, ale otwieranie drzwi już nie, albo zamek „buczy” i nie puszcza stabilnie.

Zastosowanie Praktyczne minimum Dlaczego to ma znaczenie
Krótki analog do unifonu Przewód o przekroju co najmniej 0,5 mm² Przy małej odległości ogranicza spadki napięcia i zachowuje czytelny sygnał.
Elektrozaczep przy dłuższym odcinku Najczęściej 1 mm² lub więcej, a przy ponad 50 m jeszcze ostrożniej Rygiel pobiera więcej prądu niż sama rozmowa, więc cienka żyła szybko staje się problemem.
System cyfrowy audio 2 żyły, zwykle od 0,5 mm² wzwyż, zgodnie z instrukcją producenta Magistrala jest wrażliwa na jakość połączeń i spadki napięcia.
Wideodomofon Cat. 5e lub 6 albo kabel wskazany przez producenta Oddzielne pary obsługują zasilanie, audio i obraz, więc nie warto improwizować.

W jednej z aktualnych instrukcji cyfrowych systemów domofonowych spotyka się odcinek do 300 m przy przewodzie 2 x 0,5 mm² i nawet 1000 m przy 2 x 2,5 mm². To dobry punkt odniesienia, ale nie uniwersalna norma dla wszystkich marek. Zwracam też uwagę na jeszcze jedną rzecz: sama skrętka bywa dobra dla magistrali lub transmisji sygnału, ale nie zastępuje przewodu zasilającego o odpowiednim przekroju, zwłaszcza przy ryglu.

W praktyce pilnuję też, żeby nie prowadzić instalacji domofonowej razem z przewodami 230 V. To nie tylko kwestia porządku, ale też zakłóceń i bezpieczeństwa. Nawet dobrze dobrany przewód nie pomoże, jeśli po drodze popełnisz jeden z klasycznych błędów.

Błędy, które najczęściej psują montaż

W domofonach powtarza się kilka bardzo podobnych wpadek. Część z nich wygląda niewinnie, ale daje objawy dopiero po złożeniu wszystkiego do kupy, kiedy trzeba rozkręcać obudowę drugi raz.

  • Oparcie się wyłącznie na kolorze. To najkrótsza droga do pomylenia rozmowy z wywołaniem albo otwierania z masą.
  • Zamiana mikrofonu z głośnikiem. Wtedy rozmowa jest cicha, zniekształcona albo działa tylko w jedną stronę.
  • Użycie zbyt cienkich przewodów do elektrozaczepu. Objawia się buczeniem, brakiem reakcji albo resetem urządzenia przy otwieraniu.
  • Mieszanie różnych zasilaczy i transformatorów w jednym systemie. To potrafi wprowadzić zakłócenia i niestabilną pracę całego układu.
  • Brak adresowania w systemie cyfrowym. Wtedy poprawnie podłączone urządzenie i tak nie dzwoni tam, gdzie powinno.
  • Brak zdjęć i opisów przed demontażem. Po odkręceniu wszystkiego pamięć szybko przestaje pomagać.

Najgorszy błąd to ten, który pozwala instalacji działać „prawie dobrze”. Domofon, który otwiera tylko czasem, jest trudniejszy do diagnozy niż taki, który w ogóle nie działa. Jeżeli instalacja jest stara albo już przerabiana, czasem szybciej i bezpieczniej jest oddać temat w ręce instalatora.

Kiedy lepiej wezwać instalatora

Są sytuacje, w których samodzielne podłączanie domofonu przestaje być oszczędnością czasu, a zaczyna być zgadywaniem. Dla mnie takim sygnałem ostrzegawczym jest blok wielorodzinny, w którym jedna kaseta obsługuje wiele mieszkań, albo instalacja po remoncie, gdzie w puszce widać kilka różnych kabli bez opisu. Wtedy błąd jednej żyły potrafi unieruchomić więcej niż jeden lokal.

Warto wezwać fachowca także wtedy, gdy:

  • nie da się jednoznacznie rozpoznać typu systemu,
  • przewody są przypalone, kruche albo po prostu za krótkie,
  • schemat nie zgadza się z rzeczywistym okablowaniem,
  • w układzie pojawia się kilka zasilaczy lub nietypowe moduły pośrednie,
  • po podłączeniu urządzenie resetuje się, traci audio albo nie otwiera rygla.

Jeżeli nie masz pewności co do napięć albo nie czujesz się komfortowo przy pracy z instalacją elektryczną, zatrzymuję się właśnie w tym miejscu. To nie jest zadanie, które warto kończyć na siłę. Na koniec zostaje rzecz, która oszczędza najwięcej czasu przy następnej naprawie: porządek w dokumentacji.

Jak zostawić instalację czytelną na przyszłość

Najlepszy montaż to nie tylko taki, który działa od razu, ale też taki, który da się łatwo serwisować po roku czy dwóch. Ja zawsze zakładam, że kiedyś ktoś będzie musiał wrócić do tej samej puszki i nie będzie miał w ręku mojej pamięci. Dlatego warto od początku zostawić po sobie czytelny ślad.

  • Oznacz każdą żyłę małą etykietą albo taśmą z opisem funkcji.
  • Zrób dwa zdjęcia: jedno całego układu, drugie samej listwy zaciskowej.
  • Zapisz typ kabla, przekrój i przybliżoną długość odcinka.
  • Jeśli to system cyfrowy, zanotuj adres lokalu i ustawienia, które zostały użyte.

Tak przygotowana instalacja nie wymaga zgadywania przy następnej awarii. W przypadku domofonu to naprawdę robi różnicę, bo oszczędza czas, ogranicza ryzyko pomyłki i ułatwia późniejszy serwis. Jeśli podejdziesz do tematu przez zaciski, typ systemu i pomiar, a nie przez sam kolor izolacji, cały układ będzie po prostu działał pewniej.
