W automatyce i przy napędach ten niewielki element robi więcej, niż sugeruje jego rozmiar: zatrzymuje ruch w odpowiednim miejscu, chroni mechanikę i pomaga utrzymać bezpieczeństwo instalacji. W praktyce krańcówka, czyli wyłącznik krańcowy, jest jednym z tych komponentów, których zwykle nie widać, ale których brak natychmiast wychodzi w postaci awarii, zacięć albo złego pozycjonowania. Poniżej wyjaśniam, jak działa, kiedy wybrać wersję mechaniczną, kiedy lepiej sięgnąć po bezkontaktową alternatywę i na co patrzeć przy montażu.
Najkrócej to prosty element, który decyduje o zatrzymaniu ruchu we właściwym momencie
- Wyłącznik krańcowy wykrywa osiągnięcie granicznego położenia i przekazuje sygnał do sterowania, alarmu albo zatrzymania napędu.
- Wersje mechaniczne są tanie i odporne, ale wymagają kontaktu z elementem ruchomym oraz poprawnego ustawienia osi pracy.
- Do osłon i funkcji ochronnych szukam modeli safety z wymuszonym otwarciem styków, a nie zwykłego przełącznika do sygnalizacji.
- W środowisku wilgotnym, zapylonym albo przy dużej liczbie cykli często lepiej sprawdza się czujnik bezdotykowy pełniący podobną funkcję.
- Najwięcej problemów powodują zły dobór głowicy, zbyt mała szczelność i montaż, który wymusza boczne przeciążanie mechanizmu.
Czym jest wyłącznik krańcowy i co robi w układzie
Najprościej mówiąc, to element, który rozpoznaje koniec ruchu albo graniczne położenie i zamyka lub otwiera obwód sterowania. W wersji klasycznej ma mechaniczny element wykonawczy, taki jak trzpień, dźwignia albo rolka, który uruchamia wewnętrzny styk. Dzięki temu napęd, siłownik, brama, roleta albo mechanizm pozycjonujący wie, że osiągnął właściwy punkt.
W instalacjach domowych i przemysłowych widzę go wszędzie tam, gdzie ruch ma się zatrzymać w przewidywalnym miejscu: w bramach, osłonach, podajnikach, podnośnikach, klapach serwisowych czy mechanizmach nadążnych paneli PV. To właśnie ta prostota jest jego siłą. Nie potrzebuje skomplikowanej logiki, tylko poprawnego mechanicznego kontaktu i sensownego doboru parametrów.
Warto też od razu rozróżnić dwie rzeczy. Z jednej strony mamy klasyczny wyłącznik krańcowy, czyli element stykowy. Z drugiej strony są czujniki zbliżeniowe i rozwiązania bezdotykowe, które spełniają podobną funkcję pozycjonowania, ale pracują bez fizycznego uderzenia w głowicę. To rozróżnienie robi różnicę przy doborze, zwłaszcza tam, gdzie ruch jest szybki, brudny albo bardzo powtarzalny. Kiedy rozumie się jego rolę, łatwiej przejść do samego sposobu działania.
Jak działa w praktyce
Mechanika jest tu prosta, ale nie banalna. Element ruchomy naciska na dźwignię albo trzpień, a ten przekazuje siłę do mikroprzełącznika w środku. Gdy pozycja graniczna zostaje osiągnięta, styk zmienia stan i sterownik albo przekaźnik dostaje sygnał do reakcji.
W praktyce najczęściej spotykam dwa typy styku: NO i NC. NO, czyli normalnie otwarty, zamyka obwód po zadziałaniu. NC, czyli normalnie zamknięty, rozwiera obwód po osiągnięciu pozycji granicznej albo przy przerwaniu przewodu, co bywa korzystne w prostych układach nadzoru i bezpieczeństwa. W obwodach ochronnych wolę rozwiązania, które w razie uszkodzenia przechodzą w stan bezpieczny, a nie takie, które mogą udawać, że wszystko nadal działa.
Wersje przeznaczone do bezpieczeństwa mają dodatkowo mechanizm bezpośredniego otwarcia styków, czyli rozwiązanie, które wymusza rozwarcie nawet wtedy, gdy kontakt próbowałby się przykleić. To już nie jest detal, tylko istotna różnica konstrukcyjna. W takich aplikacjach nie patrzę wyłącznie na to, czy element „kliknie”, ale też czy producent podaje odpowiednie klasy pracy i zgodność z normami dla funkcji bezpieczeństwa. Od tego momentu ważne staje się już nie tylko samo działanie, ale też to, jaka konstrukcja będzie pasować do konkretnego ruchu.

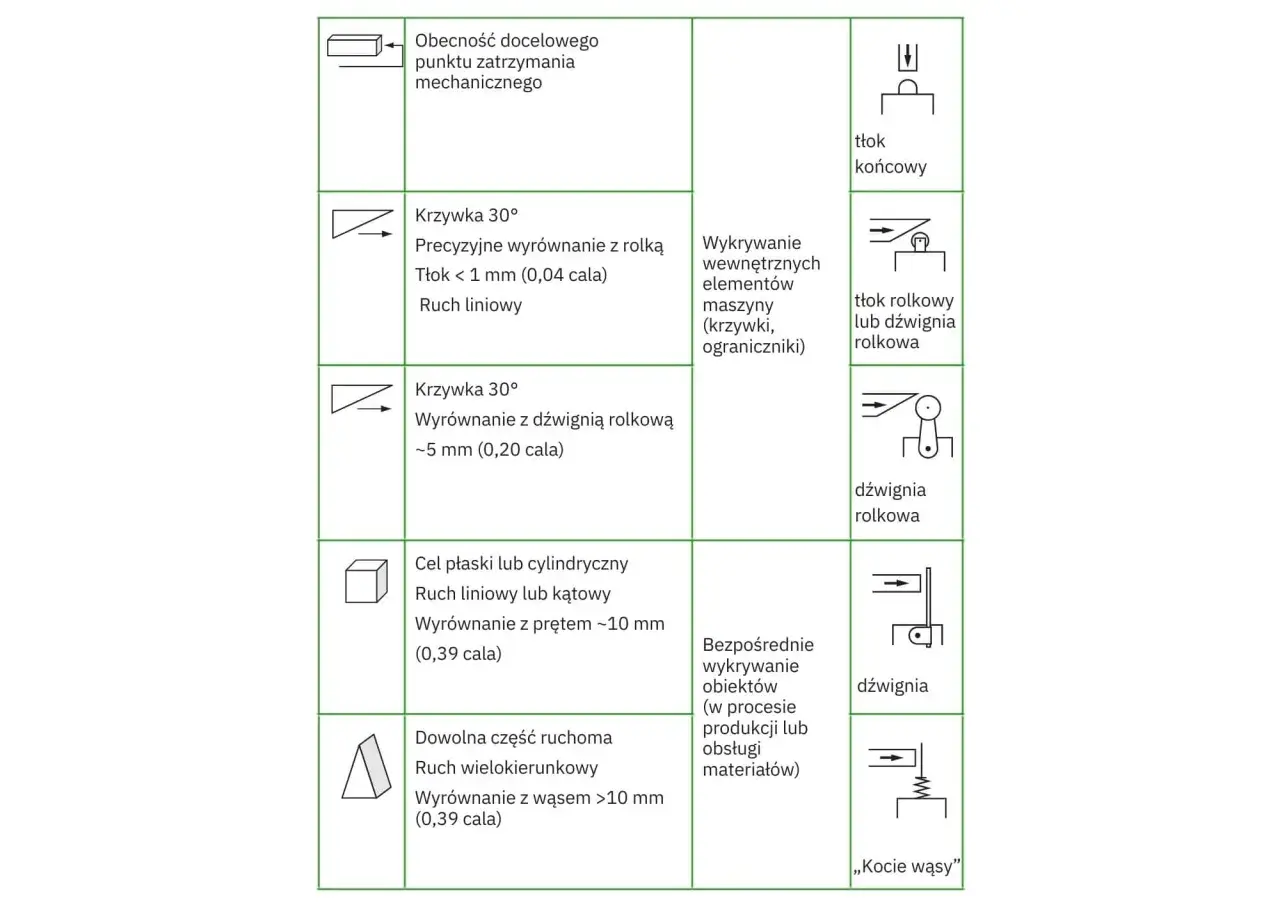

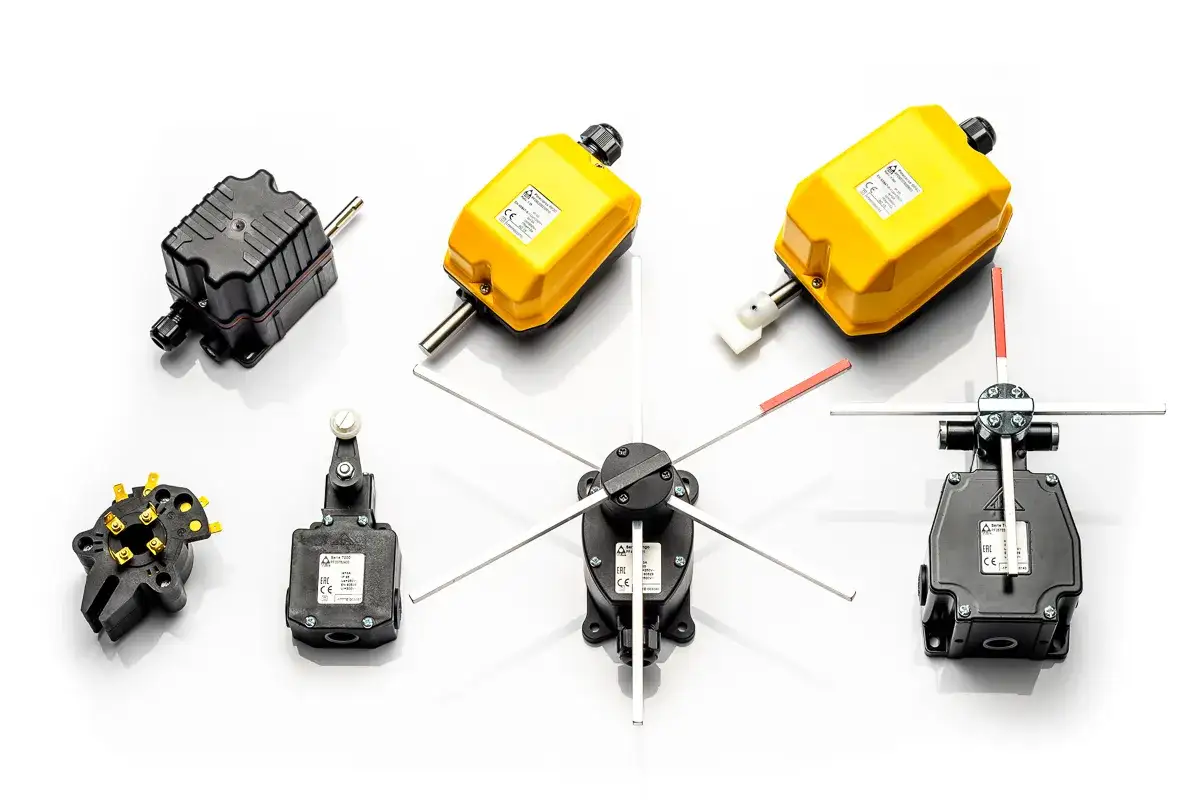

Jakie odmiany spotykam najczęściej i kiedy każda ma sens
Nie każdy wyłącznik krańcowy pasuje do tego samego ruchu. Inaczej dobiera się element do prostego dojazdu liniowego, inaczej do bocznego najazdu, a jeszcze inaczej do osłony, która pracuje setki razy dziennie. Poniższe zestawienie pokazuje najpraktyczniejsze różnice.
| Typ | Kiedy wybieram | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Trzpień | Gdy element ruchomy naciska osiowo i ma prostą geometrię ruchu | Jest tani, prosty i łatwy w montażu | Źle znosi boczne przeciążenia i nierówny najazd |
| Dźwignia z rolką | Gdy punkt kontaktu nie jest idealnie osiowy albo ruch dochodzi z boku | Lepsza tolerancja na niewielkie odchyłki i wygodniejszy najazd | Rolka i dźwignia wymagają miejsca oraz poprawnego ustawienia |
| Dźwignia regulowana | Gdy geometria ruchu bywa zmienna albo trzeba dopasować punkt zadziałania | Daje większą elastyczność montażu | Więcej regulacji oznacza większą szansę na błędne ustawienie |
| Wersja safety | Gdy wyłącznik ma chronić operatora, osłonę albo drzwi serwisowe | Ma bezpośrednie otwarcie styków i wyższą wiarygodność funkcjonalną | Zwykle kosztuje więcej niż model do samej sygnalizacji |
| Czujnik bezdotykowy o podobnej funkcji | Gdy ruch jest szybki, środowisko brudne albo mechaniczny kontakt skróciłby żywotność | Brak zużycia od uderzeń i mniejsza podatność na drgania | To nie jest klasyczny styk, więc nie zawsze zastąpi mechaniczny element 1:1 |
Ja zwykle zaczynam od pytania nie o markę, tylko o ruch: osiowy, boczny, drgający, szybki czy sporadyczny. Dopiero potem patrzę na obudowę i wykonanie głowicy. Taki porządek oszczędza najwięcej błędów, bo dobrze dobrany typ działa po prostu dłużej. A gdy wiadomo już, jaka konstrukcja ma sens, łatwiej wskazać miejsca, w których różnice naprawdę wpływają na efekt.
Gdzie sprawdza się najlepiej w domu, maszynie i instalacji technicznej
W domu najczęściej widzę go w bramach, roletach, siłownikach okiennych, klapach wentylacyjnych i prostych mechanizmach zamykania osłon. Tam jego zadanie jest bardzo praktyczne: zatrzymać ruch dokładnie tam, gdzie ma się skończyć, i nie pozwolić napędowi pracować „na siłę”. W automatyce budynkowej liczy się tu nie tylko funkcja, ale też cicha i powtarzalna praca.
W maszynach przemysłowych rola jest bardziej wymagająca. Wyłącznik krańcowy pilnuje położenia osłon, prowadnic, podajników, wind technologicznych, wózków oraz mechanizmów transportowych. W takich układach ważne są drgania, częstotliwość cykli i odporność na pył, olej albo wodę. Z mojego punktu widzenia to właśnie tam najłatwiej odróżnić dobry dobór od przypadkowego.
W rozwiązaniach związanych z energią i efektywnością energetyczną element też ma sens. Spotyka się go w napędach bram i rolet ograniczających straty ciepła, w systemach wentylacyjnych, w osłonach technicznych oraz w mechanizmach nadążnych paneli PV. Tam drobny błąd pozycjonowania potrafi przełożyć się na gorszą pracę całego układu, a czasem na szybsze zużycie napędu. To prowadzi już wprost do pytania, jak wybrać model bez przepłacania i bez ryzyka niedoboru parametrów.
Jak dobrać model, żeby nie przepłacić i nie przestrzelić parametrów
Przy doborze patrzę na sześć rzeczy i robię to zawsze w tej samej kolejności, bo ona naprawdę porządkuje decyzję. Najpierw środowisko pracy, potem rodzaj ruchu, dalej obciążenie styków, szczelność, sposób montażu i dopiero na końcu cena. Jeśli odwróci się tę kolejność, łatwo kupić element, który wygląda sensownie na papierze, ale w praktyce nie pasuje do instalacji.
| Co sprawdzam | Na co patrzę w specyfikacji | Dlaczego to ma znaczenie |
|---|---|---|
| Środowisko | Szczelność IP, odporność na pył, wilgoć i temperaturę | W kurzu i na zewnątrz sens mają zwykle modele co najmniej IP65, a w trudniejszych warunkach częściej IP67 |
| Ruch elementu | Trzpień, rolka, dźwignia prosta lub regulowana | Dobry aktuator zmniejsza boczne obciążenie i wydłuża życie mechaniki |
| Styk | NO, NC, 1NC/1NO, 2NC i ewentualnie układ bezpieczeństwa | To decyduje o logice sterowania i o tym, czy układ zachowa się bezpiecznie po awarii |
| Obciążenie elektryczne | Kategorie pracy typu AC-15 lub DC-13 oraz prąd znamionowy | Ten sam styk może nadawać się do sterowania, ale niekoniecznie do cięższego obciążenia |
| Montaż | Rozstaw otworów, kierunek pracy, możliwość regulacji i miejsce na przewód | Najlepszy model przegrywa, jeśli nie da się go ustawić bez naprężeń |
| Żywotność | Liczba cykli mechanicznych i odporność na drgania | Przy częstym ruchu to ważniejsze niż sam katalogowy opis obudowy |
Na rynku widać dziś sporą rozpiętość cenową: prostsze modele do nieskomplikowanych zadań potrafią kosztować wyraźnie mniej, a solidniejsze wersje przemysłowe z metalową obudową, wysoką szczelnością i certyfikacją bezpieczeństwa często sięgają od około 170 zł netto do ponad 500 zł netto. To nie jest przypadkowa różnica, tylko suma materiału, szczelności, jakości głowicy i klasy zastosowania. Jeśli budżet ma znaczenie, patrzę nie na samą cenę, ale na to, ile cykli i jak trudne warunki ma obsłużyć element. Najczęściej właśnie tu ukrywa się granica między oszczędnością a pozorną oszczędnością.
Najczęstsze błędy przy montażu i eksploatacji
Najwięcej problemów nie bierze się z wadliwego produktu, tylko z tego, że ktoś kazał mu pracować poza zakresem, do którego został zaprojektowany. To są błędy powtarzalne i bardzo konkretne.
| Błąd | Co się dzieje | Jak robię lepiej |
|---|---|---|
| Montaż poza osią ruchu | Dźwignia dostaje boczne uderzenia, a styk szybciej się zużywa | Ustawiam punkt kontaktu tak, by najazd był możliwie prosty i powtarzalny |
| Za duży skok lub nadmierny nacisk | Mechanizm pracuje z przeciążeniem i traci powtarzalność | Dobieram model z odpowiednim zakresem zadziałania i nie wymuszam dodatkowego docisku |
| Za niska szczelność | Pył, wilgoć lub olej skracają życie elementu | Dobieram IP do realnego środowiska, a nie do katalogowego minimum |
| Użycie zwykłego modelu w funkcji bezpieczeństwa | Układ może nie spełnić wymagań ochronnych | Do osłon i drzwi wybieram wersję safety z odpowiednimi normami i bezpośrednim otwarciem styków |
| Ignorowanie drgań i częstych cykli | Poluzowanie montażu, rozregulowanie punktu zadziałania, szybsze zużycie | Stosuję stabilne mocowanie i patrzę na deklarowaną trwałość mechaniczną |
| Brak kontroli przewodów i odciążenia kabla | Uszkodzenia połączeń, chwilowe zaniki sygnału, trudne do znalezienia usterki | Dbam o dławik, prowadzenie przewodu i odporność na ruch kabli |
W praktyce większość tych awarii da się przewidzieć jeszcze przed zakupem. Ja zawsze zadaję sobie jedno pytanie: czy ten element ma po prostu poinformować sterownik o położeniu, czy ma też realnie uczestniczyć w ochronie ludzi i maszyny? Odpowiedź zmienia wszystko, od typu styków po klasę obudowy. To właśnie ten etap najbardziej porządkuje ostatnią decyzję.
Co sprawdzam przed zakupem i montażem, żeby układ nie wracał z awarią
Jeśli miałbym zamknąć temat w kilku praktycznych punktach, powiedziałbym tak: dobry wyłącznik krańcowy to nie ten najdroższy, tylko ten najlepiej dopasowany do ruchu, środowiska i funkcji układu. W prostym napędzie wystarczy solidny model mechaniczny, ale przy osłonach, częstych cyklach i wymaganiach bezpieczeństwa potrzebna jest już świadoma selekcja.
- Sprawdzam, czy ruch jest osiowy, boczny czy mieszany.
- Dobieram aktuator do geometrii mechanizmu, a nie odwrotnie.
- Weryfikuję IP, temperaturę pracy i odporność na drgania.
- Patrzę na typ styku i kategorię obciążenia, nie tylko na nazwę modelu.
- Do funkcji ochronnych wybieram wersję safety, a nie zwykły przełącznik sygnalizacyjny.
Tak rozumiany dobór daje spokój na długo: mniej przestojów, mniej regulacji i mniej przypadkowych awarii. A w automatyce, czy chodzi o bramę, roletę, linię technologiczną czy mechanizm związany z instalacją OZE, właśnie to ma największą wartość.
