Podłączasz taśmę LED, akumulator albo przewody od paneli fotowoltaicznych i widzisz czerwony kabel. W obwodach prądu stałego zwykle oznacza on biegun dodatni, czyli plus, ale w domowej instalacji 230 V nie ma klasycznego podziału na plus i minus. Wyjaśniam, jak rozpoznać właściwe oznaczenie, kiedy kolor może wprowadzić w błąd i jak bezpiecznie potwierdzić biegunowość.
Czerwony przewód zwykle oznacza plus, ale zawsze liczy się rodzaj instalacji
- Prąd stały DC: czerwony najczęściej oznacza biegun dodatni, a czarny lub granatowy ujemny.
- Instalacja 230 V AC: nie ma plusa i minusa, tylko przewody fazowe L, neutralny N oraz ochronny PE.
- Fotowoltaika i akumulatory: kolor jest wskazówką, lecz biegunowość trzeba potwierdzić oznaczeniami i pomiarem.
- Stare instalacje: czerwony przewód może pełnić funkcję fazy albo mieć inne zastosowanie.
- Najbezpieczniejsza metoda: sprawdzenie schematu producenta i pomiar multimetrem ustawionym na napięcie stałe.
W obwodzie DC czerwony najczęściej prowadzi do plusa
W urządzeniach zasilanych prądem stałym, czyli DC, czerwony przewód jest powszechnie stosowany jako biegun dodatni (+). Czarny, ciemnoniebieski albo przewód opisany jako GND zwykle pełni funkcję bieguna ujemnego (-). Taki układ spotkasz przy akumulatorach 12 V i 24 V, zasilaczach LED, elektronice, instalacjach samochodowych oraz wielu urządzeniach solarnych.
To jednak konwencja, a nie żelazne prawo obowiązujące w każdym kablu. Producent może zastosować inne kolory, przewód mógł zostać wymieniony, a ktoś wcześniej mógł podłączyć instalację odwrotnie. Dlatego traktuję czerwień jako pierwszą wskazówkę, nigdy jako jedyny dowód.
| Zastosowanie | Czerwony przewód najczęściej oznacza | Co sprawdzić przed podłączeniem |
|---|---|---|

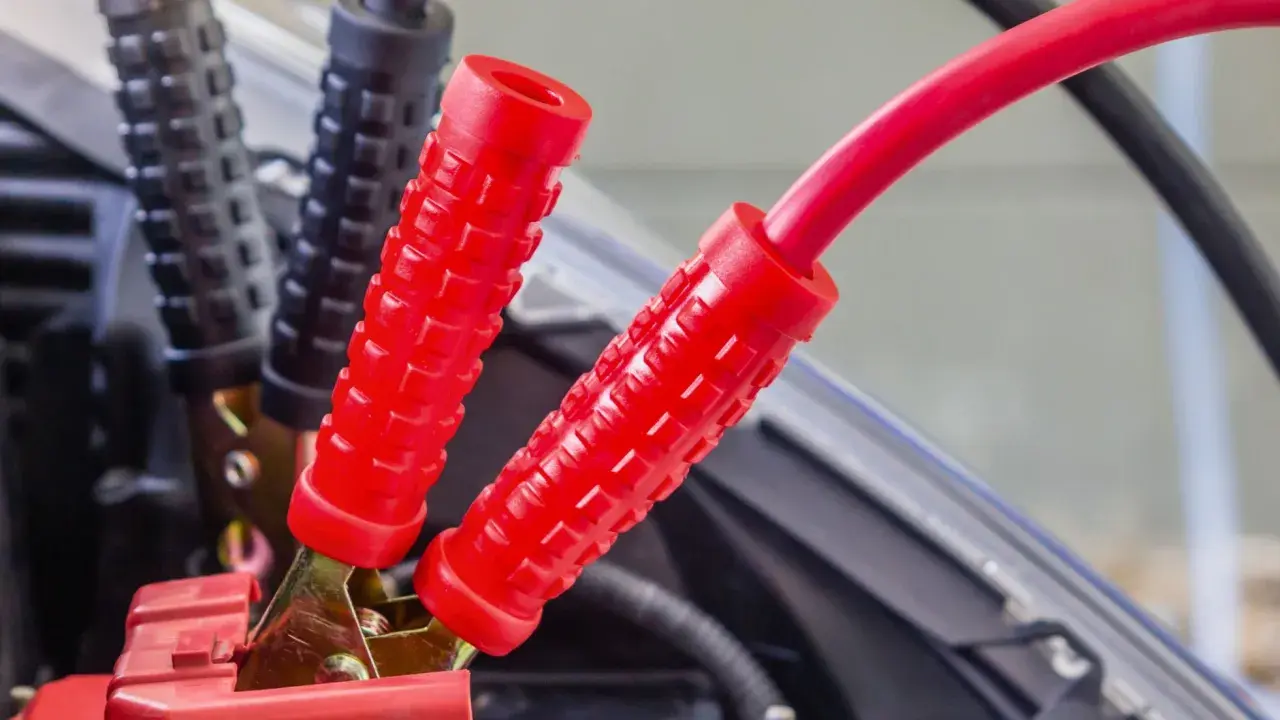

| Akumulator 12 V lub 24 V | Plus (+) | Symbole na obudowie i biegunowość miernikiem |
| Taśma LED i zasilacz DC | V+ lub plus | Oznaczenia V+, V-, GND oraz napięcie wyjściowe |
| Instalacja fotowoltaiczna | Najczęściej plus (+) | Oznaczenia przewodów, złączy i pomiar napięcia DC |
| Samochód lub motocykl | Zasilanie dodatnie | Schemat konkretnego pojazdu, ponieważ wiązki bywają modyfikowane |
W instalacji 230 V nie ma plusa i minusa
Jeżeli mówimy o gniazdku, lampie albo przewodach zasilających dom, pytanie o czerwony plus lub minus jest po prostu niewłaściwe. Instalacja 230 V korzysta z prądu przemiennego AC, w którym rozróżnia się przewód fazowy L, neutralny N i ochronny PE.
W nowych instalacjach w Polsce przewody fazowe mają zazwyczaj kolor brązowy, czarny lub szary. Niebieski oznacza przewód neutralny, a żółto-zielony ochronny. Czerwony nie jest współczesnym oznaczeniem dodatniego bieguna sieci 230 V, a w starszych albo przerabianych instalacjach może być użyty jako faza lub przewód o innej funkcji.
| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L, L1, L2, L3 | Brązowy, czarny lub szary | Przewód fazowy |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
Kolor izolacji nie zwalnia z pomiaru. W starszym budynku, po samodzielnych przeróbkach albo przy przewodach wyblakłych od temperatury barwa może być myląca. Przy napięciu sieciowym nie podłączam przewodów na podstawie samego koloru, tylko korzystam ze schematu, sprawdzonego oznaczenia i odpowiednich przyrządów.
Jak sprawdzić biegunowość bez zgadywania
Przy niskim napięciu DC najprościej użyć multimetru. Ustaw go na pomiar napięcia stałego V⎓, czarną sondę włóż do gniazda COM, a czerwoną do gniazda oznaczonego V. Nie wkładaj przewodu do gniazda pomiaru prądu, ponieważ łatwo doprowadzić wtedy do zwarcia.
- Wybierz zakres wyższy od spodziewanego napięcia, na przykład 20 V dla instalacji 12 V.
- Przyłóż czerwoną sondę do przewodu podejrzewanego o bycie plusem.
- Czarną sondę przyłóż do drugiego przewodu.
- Odczytaj wynik na wyświetlaczu.
Jeśli miernik pokazuje napięcie bez znaku minus, czerwony przewód pomiarowy znajduje się po stronie dodatniej. Gdy pojawi się znak - przed wynikiem, sondy są zamienione miejscami. Sam pomiar nie zmienia instalacji, dlatego jest znacznie pewniejszy niż ocenianie koloru na oko.
Ta metoda dotyczy niskonapięciowych obwodów DC. Przy instalacji fotowoltaicznej, akumulatorach wysokonapięciowych i przewodach 230 V ryzyko porażenia lub powstania łuku elektrycznego jest realne. W takich przypadkach bezpieczniej zlecić identyfikację osobie z odpowiednimi kwalifikacjami.
Fotowoltaika, LED i akumulator mają swoje pułapki
W fotowoltaice czerwony przewód po stronie DC zwykle oznacza plus, a czarny minus. Problem zaczyna się wtedy, gdy ktoś zamieni przewody, zastosuje nieopisany odcinek albo połączy złącza bez sprawdzenia polaryzacji. Przy napięciu generowanym przez kilka paneli błąd może uszkodzić falownik, zabezpieczenia lub samo złącze.
Przy panelach nie wystarczy sprawdzić, który kabel jest czerwony. Trzeba zweryfikować symbole + i - na module, oznaczenia złączy oraz napięcie miernikiem ustawionym na DC. Przewody fotowoltaiczne mogą pozostawać pod napięciem także wtedy, gdy falownik jest wyłączony, bo panele produkują energię pod wpływem światła.
Podobna ostrożność przydaje się przy taśmach LED. Zasilacz ma zwykle stronę wejściową 230 V oznaczoną jako L i N oraz stronę wyjściową DC z symbolami V+ i V-. Czerwony przewód dotyczy najczęściej wyjścia niskonapięciowego, a nie przewodu fazowego zasilającego zasilacz.
Najczęstsze błędy przy rozpoznawaniu kolorów
- Przenoszenie zasad DC do instalacji domowej. W gniazdku nie szukaj plusa i minusa, tylko L, N oraz PE.
- Ufanie samemu kolorowi. Przewód mógł zostać wymieniony, przedłużony albo podłączony przez poprzedniego użytkownika niezgodnie ze standardem.
- Pomijanie oznaczeń na urządzeniu. Symbole +, -, V+, V-, GND i L często są ważniejsze niż barwa izolacji.
- Pomiar niewłaściwym trybem. Do sprawdzania akumulatora lub LED wybiera się napięcie stałe, nie przemienne.
- Praca przy napięciu sieciowym bez przygotowania. Próbnik bezdotykowy może wskazać obecność fazy, ale nie potwierdzi biegunowości obwodu DC ani poprawności całego połączenia.
Najbardziej ryzykowne są instalacje mieszane, na przykład zasilacz LED podłączany jednocześnie do 230 V i do wyjścia 12 V. Obie strony mogą mieć różne zasady oznaczania, dlatego przed pracą sprawdzam schemat urządzenia i napięcie na konkretnych zaciskach, a nie tylko kolor przewodu.
Czerwony przewód traktuj jak wskazówkę, nie wyrok
Najkrótsza odpowiedź brzmi tak: w obwodach prądu stałego czerwony zwykle oznacza plus, natomiast w instalacji 230 V nie mówi się o plusie i minusie. Tam czerwony przewód może mieć nietypową albo historyczną funkcję, więc nie wolno zakładać jej bez sprawdzenia.
Przed podłączeniem akumulatora, taśmy LED lub instalacji PV odczytaj symbole na urządzeniu, sprawdź dokumentację i wykonaj pomiar odpowiednim miernikiem. Ta prosta procedura zajmuje chwilę, a może ochronić sprzęt, instalację i zdrowie.
