Ogranicznik temperatury powrotu to proste, ale bardzo praktyczne rozwiązanie, gdy chcesz bezpiecznie dołożyć małą podłogówkę do istniejącej instalacji grzejnikowej albo ograniczyć ryzyko przegrzania w jednej strefie. W takiej roli często pojawia się zawór RTL, czyli element, który pilnuje temperatury wracającej z pętli zamiast sterować całym systemem. Poniżej wyjaśniam, jak działa ten układ, gdzie ma sens, jak go ustawić i kiedy lepiej od razu sięgnąć po inne rozwiązanie.
Najważniejsze fakty o ograniczniku temperatury powrotu
- RTL kontroluje temperaturę powrotu, a nie bezpośrednio temperaturę zasilania podłogi.
- Najlepiej sprawdza się przy małych powierzchniach, zwykle rzędu pojedynczej pętli lub niewielkiej strefy do ok. 15 m2.
- To rozwiązanie jest szczególnie wygodne przy modernizacji istniejącej instalacji z grzejnikami.
- Nastawę warto korygować powoli, bo ogrzewanie podłogowe reaguje z opóźnieniem.
- Przy większych układach i kilku obiegach zwykle lepiej sprawdza się zawór mieszający z pompą.
Jak działa ogranicznik temperatury powrotu
Mechanika jest tu zaskakująco prosta. Ciepła woda wpływa do pętli podłogowej, oddaje energię w posadzce, a następnie wraca do zaworu. Jeśli temperatura powrotu rośnie ponad nastawę, element termostatyczny przymyka przepływ. Gdy woda wracająca staje się chłodniejsza, zawór znowu się otwiera. W efekcie instalacja pracuje pulsacyjnie, ale stabilnie, bez przegrzewania samej podłogi.
To ważne rozróżnienie: taki element nie miesza wody tak jak klasyczny zawór mieszający. On jedynie ogranicza przepływ, gdy powrót robi się zbyt ciepły. Dlatego najlepiej działa tam, gdzie obieg jest prosty, krótki i ma niewielką bezwładność. W praktyce oznacza to najczęściej pojedynczą pętlę albo małą strefę dobudowaną do instalacji grzejnikowej.
| Element | Rola w układzie |
|---|---|
| Głowica termostatyczna | Porównuje temperaturę powrotu z nastawą użytkownika. |
| Element zamykający | Przymyka albo otwiera przepływ przez pętlę. |
| Skala nastawy | Ułatwia ustawienie docelowej temperatury powrotu. |
| Ograniczniki zakresu | Blokują przypadkową zmianę ustawień. |
W wielu modelach spotyka się skalę orientacyjną od 0 do 50°C, ale nie traktuję jej jak laboratoryjnego pomiaru. To raczej punkt odniesienia do nastawy roboczej, a nie precyzyjny regulator dla dużej instalacji. I właśnie dlatego tak ważne jest, żeby od początku wiedzieć, do jakiego typu układu ten element pasuje. To prowadzi nas do najważniejszego pytania: gdzie taki układ naprawdę ma sens.
Gdzie sprawdza się najlepiej
Najlepsze zastosowanie widzę w małych powierzchniach i prostych modernizacjach. To może być łazienka, niewielki korytarz, garderoba albo pojedyncza strefa dołożona do systemu grzejnikowego. Taki obieg nie wymaga jeszcze pełnej grupy mieszającej, a jednocześnie trzeba go chronić przed zbyt wysoką temperaturą z instalacji pracującej na wyższych parametrach.
| Układ | Ocena | Dlaczego |
|---|---|---|
| Mała podłogówka w łazience lub korytarzu | Bardzo dobre | Jedna pętla, krótki obieg i szybka reakcja na zmianę temperatury. |
| Dołożenie podłogówki do instalacji grzejnikowej | Dobre | RTL pozwala ograniczyć temperaturę bez rozbudowy całej kotłowni. |
| Jedna pętla z niewielkim metrażem | Dobre | Układ jest prosty, więc regulator nie gubi się w wielu obiegach. |
| Większy salon albo kilka stref naraz | Słabe | Pojawia się bezwładność, nierówny rozkład temperatur i trudniejsze strojenie. |
| System z pompą ciepła i rozbudowaną automatyką | Zwykle nie jako główne rozwiązanie | Potrzebna jest dokładniejsza kontrola temperatury zasilania i przepływów. |
Z mojego doświadczenia ten typ regulacji najlepiej traktować jako sprytne, lokalne rozwiązanie, a nie uniwersalny standard dla całego domu. Producenci najczęściej wskazują małe powierzchnie, w praktyce około 15 m2, właśnie dlatego, że przy większej pętli reakcja staje się zbyt ociężała. Im dłuższy obieg i większa bezwładność posadzki, tym szybciej widać ograniczenia. Skoro już wiadomo, gdzie to działa, trzeba jeszcze dobrze ustawić sam próg pracy.
Jak dobrać nastawę bez zgadywania
Największy błąd początkujących jest prosty: ustawiają zawór „na oko” i oczekują szybkiego efektu. W podłogówce tak to nie działa. Najpierw trzeba przyjąć, że podłoga reaguje wolno, a dopiero potem oceniać wynik. Zmieniam nastawę małymi krokami i daję instalacji czas, zwykle kilka godzin, a przy ciężkiej wylewce nawet całą dobę.
W wielu głowicach skala 0-5 odpowiada orientacyjnie nastawom od 0 do 50°C. To wygodne przy wstępnym ustawieniu, ale nie zwalnia z obserwacji samej instalacji. Jeśli obieg ma być komfortowy, a nie gorący, zwykle zaczynam od środka skali i schodzę niżej, zamiast od razu iść na maksymalne wartości.
| Pozycja skali | Orientacyjna temperatura powrotu | Jak traktować tę nastawę |
|---|---|---|
| 0 | 0°C | Pozycja skrajna, zwykle tylko punkt odniesienia lub zamknięcie. |
| 1 | 10°C | Bardzo niska nastawa, używana raczej testowo. |
| 2 | 20°C | Ostrożne ustawienie, przydatne do wstępnej kontroli obiegu. |
| 3 | 30°C | Częsty punkt startowy dla małej strefy podłogowej. |
| 4 | 40°C | Zwykle zbyt wysoko dla klasycznej podłogówki. |
| 5 | 50°C | Górny zakres, bardziej do testów niż do komfortowej pracy. |
Warto też pamiętać o temperaturze samej podłogi. W strefach stałego przebywania ludzi przyjmuje się zwykle limit około 29°C na powierzchni, a w łazienkach dopuszcza się wyższe wartości. To nie oznacza, że zawór ma być ustawiony dokładnie na taki sam poziom, ale pokazuje sens całej regulacji: chodzi o komfort i bezpieczeństwo materiałów wykończeniowych, a nie o „jak najcieplej”. Jeśli posadzka albo okładzina mają dużą oporność cieplną, efekt trzeba dodatkowo weryfikować w praktyce. Następny krok to montaż, bo nawet dobra nastawa nie pomoże przy złym wpięciu.
Jak wygląda poprawny montaż

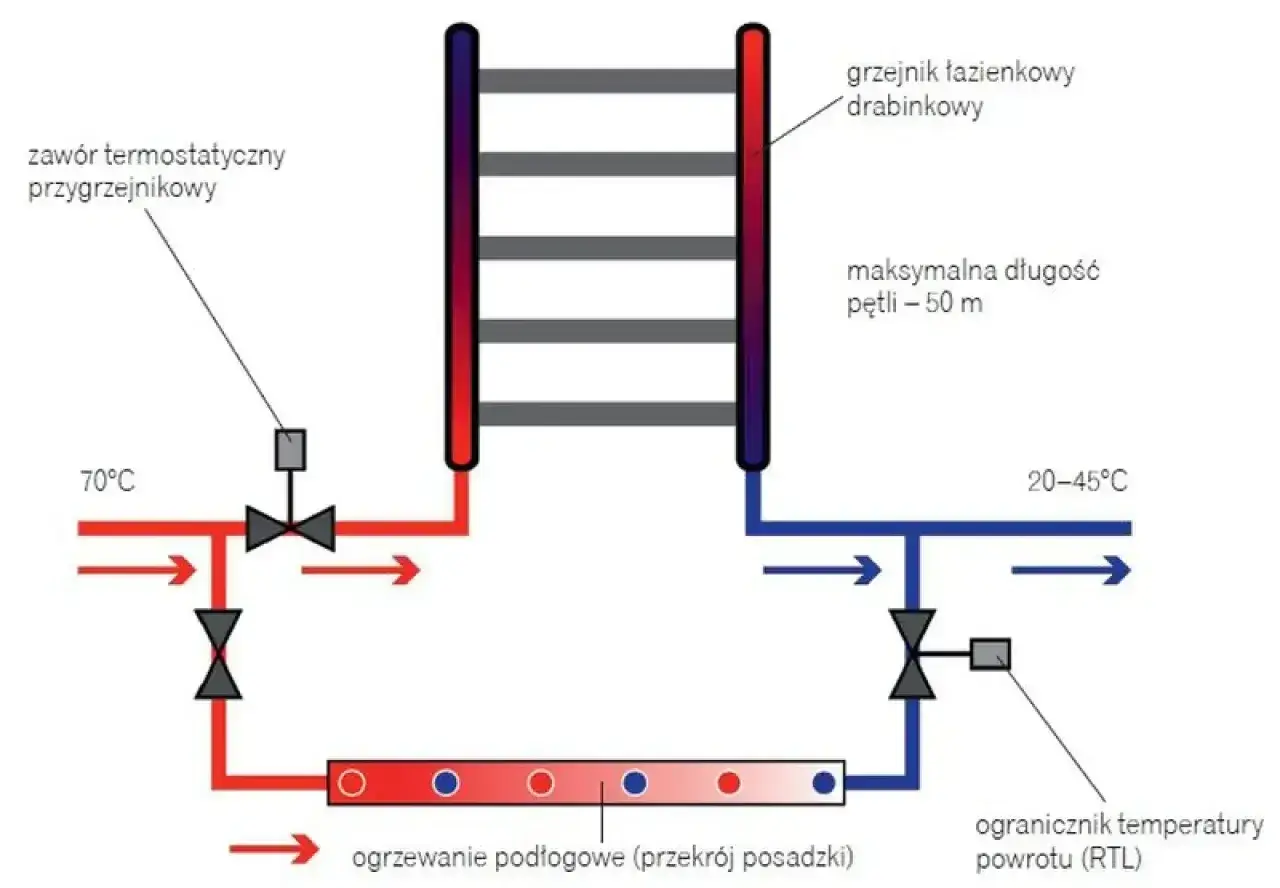

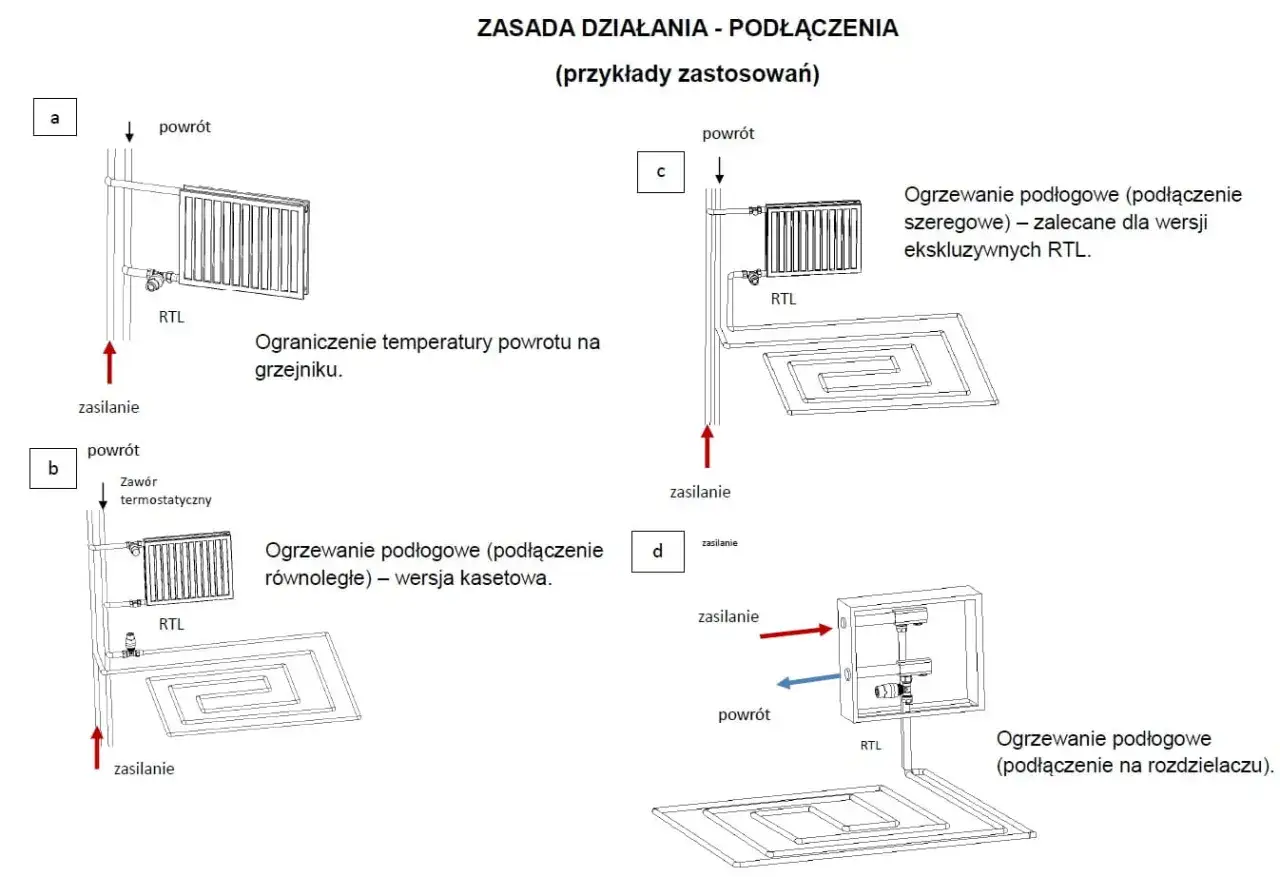

W instalacji taki element montuję na powrocie pętli podłogowej. To kluczowe, bo właśnie tam zawór „czyta” temperaturę, którą oddała podłoga. Jeśli pętla jest dołączona do instalacji grzejnikowej, to miejsce wpięcia powinno umożliwiać łatwy serwis i stabilny odczyt, bez wpływu przypadkowych zawirowań temperatury w szafce czy rozdzielaczu.
Praktycznie zwracam uwagę na cztery rzeczy:
- Dostęp do głowicy - musi być możliwy późniejszy odczyt i korekta nastawy.
- Brak fałszywego dogrzewania - obudowa, szafka albo zbyt ciepły rozdzielacz mogą zafałszować pomiar.
- Jeden limiter na jedną małą strefę - nie łączę przypadkowo kilku pętli pod jeden prosty regulator.
- Poprawny kierunek przepływu - montaż zgodnie ze strzałką ma znaczenie dla pracy zaworu i hałasu w instalacji.
Jeśli producent przewidział zestaw z dodatkową głowicą pokojową, można połączyć kontrolę temperatury powrotu z prostą regulacją komfortu w pomieszczeniu. To bywa wygodne w łazience, ale nadal nie jest to pełnoprawna automatyka dla dużej podłogówki. Największa różnica między dobrym a przeciętnym montażem nie polega na samym osprzęcie, tylko na tym, czy zawór ma prawidłowe warunki pracy. A gdy warunki są złe, pojawiają się dość typowe objawy.
Najczęstsze błędy i sygnały ostrzegawcze
W praktyce instalacyjnej błędy przy RTL powtarzają się niemal zawsze w tych samych miejscach. Nie są widowiskowe, ale potrafią skutecznie zepsuć komfort i wydłużyć czas regulacji. Poniżej zestawiam te, które widzę najczęściej, razem z objawami.
| Objaw | Możliwa przyczyna | Co zrobić |
|---|---|---|
| Podłoga pozostaje chłodna mimo wysokiej nastawy | Za niska temperatura zasilania albo zbyt mały przepływ | Sprawdzić źródło ciepła i drożność obiegu, a nie tylko samą głowicę. |
| Posadzka robi się miejscami zbyt ciepła | Nastawa zbyt wysoka lub zbyt mała powierzchnia czujnika względem obciążenia | Obniżyć próg i dać instalacji czas na stabilizację. |
| Regulacja nie reaguje tak, jak powinna | Głowica jest podgrzewana przez otoczenie albo zamontowana w niekorzystnym miejscu | Sprawdzić lokalizację, dostęp powietrza i wpływ rozdzielacza. |
| Temperatura w pomieszczeniu faluje | Układ jest zbyt duży jak na prosty ogranicznik | Rozważyć zawór mieszający albo bardziej rozbudowaną automatykę. |
| Zawór prawie nie daje się wyregulować | Zablokowany zakres nastawy lub błędna skala względem modelu | Sprawdzić instrukcję konkretnego producenta i blokady zakresu. |
Jeden ważny wniosek, który często umyka inwestorom: ten element nie zastępuje hydraulicznego zrównoważenia całego układu. Jeżeli instalacja jest źle zdławiona, pompa pracuje w nieodpowiednim punkcie albo pętla ma zbyt duże opory, sam regulator temperatury nie rozwiąże problemu. I właśnie tu wchodzi temat porównania z rozwiązaniem bardziej rozbudowanym, czyli z zaworem mieszającym.
Kiedy lepszy będzie zawór mieszający
RTL jest prosty, ale prostota ma granice. Gdy obieg robi się większy, dochodzi kilka pętli, a instalacja ma pracować stabilnie przez długie godziny, lepiej sprawdza się układ z mieszaniem i osobną pompą. Taki zestaw obniża temperaturę zasilania całej podłogówki, a nie tylko reaguje na powrót. To daje wyraźnie większą kontrolę, szczególnie w większych pomieszczeniach.
| Kryterium | Ogranicznik powrotu | Zawór mieszający z pompą |
|---|---|---|
| Zakres zastosowania | Małe strefy, pojedyncze pętle | Większe podłogówki i kilka obiegów |
| Złożoność montażu | Niska | Wyższa |
| Kontrola temperatury | Pośrednia, przez powrót | Bezpośrednia, przez temperaturę zasilania |
| Ryzyko nierówności | Większe przy dużej powierzchni | Mniejsze, łatwiej ustabilizować pracę |
| Przydatność przy modernizacji | Bardzo dobra | Dobra, ale wymaga więcej miejsca i osprzętu |
Moja praktyczna zasada jest prosta: jeśli planujesz małą, lokalną podłogówkę, prosty ogranicznik zwykle wystarcza. Jeśli jednak system ma rosnąć, współpracować z wieloma pętlami albo wymagać precyzyjniejszego sterowania, nie warto udawać, że proste rozwiązanie zrobi robotę za całą automatykę. To prowadzi do ostatniego kroku, czyli szybkiej listy rzeczy, które sprawdzam przed decyzją o montażu.
Co sprawdzam przed dołożeniem małej podłogówki
Zanim polecę taki układ, zawsze patrzę na kilka konkretnych rzeczy, bo one decydują o tym, czy instalacja będzie działała spokojnie, czy zacznie wymagać ciągłych korekt:
- Powierzchnia pętli - im mniejsza, tym lepiej dla prostego ogranicznika.
- Rodzaj źródła ciepła - inne warunki ma kocioł wysokotemperaturowy, inne pompa ciepła.
- Konstrukcja podłogi - wylewka, okładzina i opór cieplny mocno wpływają na efekt.
- Miejsce montażu - zawór musi mieć realny dostęp do powrotu i do serwisu.
- Możliwość regulacji po uruchomieniu - pierwsza nastawa prawie nigdy nie jest ostatnią.
W małej łazience, korytarzu albo przy jednej dołożonej pętli taki układ bywa najprostszym i najbardziej rozsądnym wyborem. Przy większej powierzchni zawór RTL zwykle przestaje być rozwiązaniem docelowym, bo lepszy efekt daje pełniejsza regulacja temperatury zasilania i przepływów. Jeśli trzymasz się tych zasad, łatwiej dobrać instalację, która nie tylko grzeje, ale robi to przewidywalnie i bez przegrzewania posadzki.
