Podwójny łącznik oświetlenia na trzy przewody to jeden z tych montażów, które wyglądają prosto, dopóki nie otworzysz puszki. W praktyce chodzi o poprawne rozpoznanie przewodu wspólnego i dwóch wyjść do osobnych obwodów, a nie o podłączanie neutralnego do samego łącznika. Poniżej pokazuję, jak zrobić to bez zgadywania, na co uważać przy żarówkach LED i kiedy lepiej przerwać pracę, zanim z pozornie drobnej poprawki zrobi się problem z całą instalacją.
Najważniejsze zasady, które pozwalają zrobić to bezpiecznie
- Podwójny łącznik ma zwykle jeden zacisk wspólny i dwa wyjścia na osobne obwody.
- Przewód neutralny N i ochronny PE zazwyczaj zostają w puszce lub przy oprawie, a nie trafiają na zaciski łącznika.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia dwubiegunowym wskaźnikiem.
- W nowych instalacjach faza to zwykle brązowy, czarny albo szary przewód, ale w starej instalacji nie wolno ufać kolorom bez pomiaru.
- Przy żarówkach LED czasem pojawia się żarzenie po wyłączeniu, zwłaszcza przy podświetlanym łączniku.
Kiedy trzy przewody wystarczą do podwójnego łącznika
W poprawnym układzie podwójny łącznik, zwany też świecznikowym, steruje dwoma niezależnymi obwodami z jednego miejsca. To może być jedna lampa z dwiema sekcjami albo dwie osobne oprawy. Z punktu widzenia instalacji do samego łącznika trafiają trzy przewody robocze: jeden zasilający i dwa wyjściowe.
To ważne rozróżnienie, bo wiele osób myli liczby. Trzy przewody w puszce przy włączniku nie oznaczają, że instalacja jest „uboższa” albo że coś brakuje. Jeśli neutralny i ochronny są połączone w puszce albo przy oprawie, taki układ jest całkowicie normalny. Problem zaczyna się wtedy, gdy ktoś próbuje oceniać wszystko po kolorze izolacji, bez sprawdzenia funkcji żyły.

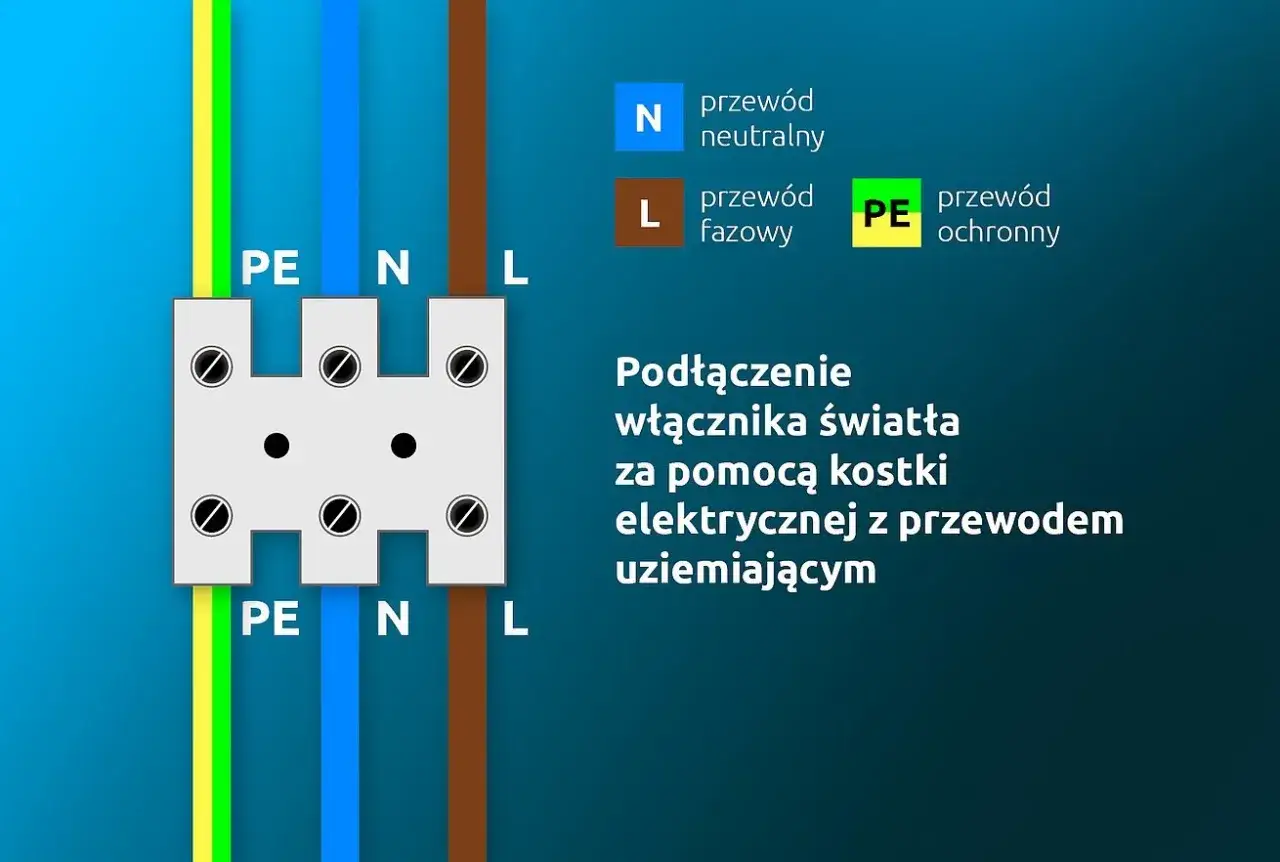

W standardzie domowym faza ma zwykle kolor brązowy, czarny lub szary, neutralny jest niebieski, a ochronny żółto-zielony. W starszych mieszkaniach bywa jednak inaczej, więc ja zawsze zaczynam od pomiaru, nie od domysłów. Gdy wiesz już, że układ faktycznie jest trzyprzewodowy, można odczytać oznaczenia na samym łączniku.
Jak rozpoznać zaciski i nie pomylić L z wyjściami
Na obudowie różnych producentów symbole mogą wyglądać trochę inaczej, ale logika połączeń jest taka sama. Najpierw szukam zacisku wspólnego, potem dwóch wyjść. Dopiero na końcu sprawdzam, jak mechanicznie układa się ramka czy klawisze, bo wygląd obudowy nie mówi nic o elektryce.
| Oznaczenie | Znaczenie | Co podłączyć |
|---|---|---|
| L, COM, P | zacisk wspólny | przewód fazowy zasilający |
| 1, L1, strzałka | pierwsze wyjście | przewód do pierwszej sekcji lampy |
| 2, L2, druga strzałka | drugie wyjście | przewód do drugiej sekcji lampy |
| N | neutralny | zwykle łączony poza łącznikiem |
| PE | ochronny | również łączony poza łącznikiem |
Warto też spojrzeć na parametry znamionowe. Przy domowym oświetleniu najczęściej spotkasz oznaczenie 10AX/250 V. Symbol AX ma znaczenie przy źródłach LED, bo takie obciążenie bywa bardziej wymagające przy załączaniu niż klasyczna żarówka. Jeśli zaciski, symbole albo opis w instrukcji nie zgadzają się z tym, co widzisz na obudowie, nie zgaduj po kolorze plastiku. Lepiej zatrzymać się na tym etapie niż później poprawiać całą puszkę.
Gdy oznaczenia są już jasne, można przejść do montażu, a tu najwięcej daje dobra kolejność działań.
Podłączenie krok po kroku
- Wyłącz odpowiedni obwód w rozdzielnicy, a nie tylko sam klawisz światła.
- Sprawdź brak napięcia dwubiegunowym wskaźnikiem. Ja wolę ten typ testera, bo daje pewniejszy wynik niż prosty próbnik neonowy.
- Zdejmij stary osprzęt i zrób zdjęcie układu przewodów. To drobiazg, ale często ratuje przy ponownym montażu.
- Oznacz przewód wspólny zasilający oraz dwa przewody prowadzące do lamp lub sekcji lampy.
- Podłącz przewód fazowy do zacisku wspólnego, a dwa przewody wyjściowe do zacisków 1 i 2.
- Neutralny N i ochronny PE zostaw w złączkach w puszce, jeśli nie są przewidziane do samego łącznika.
- Ułóż przewody tak, aby nic nie było naciągnięte, i zamontuj mechanizm w puszce.
- Włącz zasilanie i sprawdź oba klawisze. Jeśli sekcje są zamienione, wystarczy podmienić miejscami dwa wyjścia.
Najczęściej cały montaż zajmuje kilkanaście minut, ale tylko wtedy, gdy przewody są czytelnie opisane i puszka nie jest przepełniona. Jeżeli coś wygląda podejrzanie już na etapie rozkręcania, lepiej zatrzymać się tutaj niż próbować dopasować instalację na siłę. Kolejny krok to sprawdzenie, jak taki układ zachowuje się z żarówkami LED.
Jak żarówki LED zmieniają zachowanie obwodu
Przy LED-ach podwójny łącznik działa tak samo, ale sam obwód bywa bardziej czuły na drobiazgi. To ważne, bo w energooszczędnych instalacjach nawet niewielki upływ prądu potrafi dać efekt delikatnego żarzenia po wyłączeniu. W starszych żarówkach żarowych taki objaw zwykle byłby niewidoczny, a przy LED-ach od razu rzuca się w oczy.
Najczęściej winny jest podświetlany łącznik, słaba elektronika w samej żarówce albo niewielki prąd upływu w instalacji. W niektórych modelach producent dodaje kondensator lub inny element tłumiący właśnie po to, żeby ograniczyć takie efekty. Nie dokładam go jednak w ciemno. Najpierw sprawdzam, czy problem znika po zmianie łącznika albo po wymianie źródła światła na lepsze.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Żarówka lekko świeci po wyłączeniu | podświetlany łącznik, upływ prądu, słaby driver LED | sprawdzam łącznik, źródło światła i ewentualny element tłumiący zalecany przez producenta |
| Jedna sekcja miga | luźny zacisk albo błędnie podłączone wyjście | dokręcam połączenia i weryfikuję przewody 1 oraz 2 |
| Światło zapala się z opóźnieniem | niewłaściwa żarówka LED lub problem z zasilaniem oprawy | testuję inną żarówkę i sprawdzam oprawę |
Przy okazji to dobry moment, żeby pamiętać o oszczędności energii. W praktyce właśnie LED-y najlepiej pasują do takiego układu, bo zużywają wyraźnie mniej prądu niż stare źródła światła, a przy dwóch obwodach różnica w rachunkach robi się po prostu zauważalna. Gdy obwód zachowuje się dziwnie, warto najpierw sprawdzić LED-y i łącznik, a dopiero potem szukać problemu głębiej w instalacji.
Najczęstsze błędy, które widzę przy takim montażu
W tym typie prac błędy są zwykle powtarzalne. Dobra wiadomość jest taka, że większość z nich da się wyłapać jeszcze przed zamknięciem puszki.
- Mylenie zacisku wspólnego z wyjściem - wtedy łącznik działa losowo albo tylko częściowo.
- Podłączenie neutralnego do łącznika - to nie jest właściwy punkt pracy dla klasycznego podwójnego łącznika.
- Opieranie się wyłącznie na kolorach - w starej instalacji kolory mogły być zmieniane albo używane niestandardowo.
- Zbyt słabe dokręcenie przewodów - po czasie pojawia się grzanie, trzaski albo zanik jednego obwodu.
- Brak testu po montażu - wtedy dopiero po złożeniu wszystkiego wychodzi, że klawisze sterują odwrotnie.
Jeśli po montażu jeden klawisz uruchamia nie tę sekcję, którą chciałeś, to zwykle nie jest awaria, tylko zamienione wyjścia. To drobna poprawka, ale pod warunkiem, że wiesz, co zamieniasz. Jeśli instalacja jest stara albo przewody nie trzymają standardu, lepiej od razu przejść do oceny, czy taki montaż ma sens bez elektryka.
Kiedy lepiej przerwać pracę i wezwać elektryka
Nie każdy przypadek nadaje się do domowego montażu. Ja zatrzymuję się od razu, gdy widzę nadtopioną izolację, kruche przewody, brak miejsca w puszce albo kabel, którego nie da się jednoznacznie zidentyfikować. To nie jest kwestia ostrożności „na wszelki wypadek”, tylko zwykłej ekonomii czasu. Źle rozpoznany przewód potrafi potem zabrać więcej godzin niż wezwanie fachowca od razu.
Warto też wezwać elektryka, jeśli instalacja jest aluminiowa, łącznik ma ślady przegrzania, a z puszki wychodzą przewody w kolorach, które nie pasują do standardu. W łazience, w strefach wilgotnych albo przy przeróbkach całego obwodu wchodzą dodatkowe wymagania i wtedy margines na błąd robi się bardzo mały. Dobrze jest też pamiętać, że sam brak napięcia trzeba potwierdzić narzędziem, a nie „na oko”.
W takich sytuacjach oszczędza się nie tylko czas, ale i ryzyko, bo problem zwykle nie leży w samym łączniku, tylko w stanie całej instalacji.
Zanim zamkniesz puszkę, sprawdź jeszcze te trzy rzeczy
- Oba obwody działają niezależnie i nie gasną nawzajem.
- Po kilku minutach pracy klawisze i mechanizm nie grzeją się oraz nie wydają trzasków.
- Przewody nie są ściśnięte przez ramkę i nie wychodzą spod zacisków.
Jeśli wszystko przechodzi ten test, instalacja jest gotowa do normalnego używania. Dobrze podłączony podwójny łącznik ma po prostu działać bez przypominania o sobie, a przy żarówkach LED powinien dawać stabilne, równomierne światło bez migotania i żarzenia po wyłączeniu. Właśnie w takich detalach widać różnicę między szybkim montażem a porządnie zrobioną instalacją.
