W instalacji grzewczej zawór trójdrogowy robi więcej, niż sugeruje jego prosta obudowa, a budowa zaworu trójdrogowego decyduje o tym, czy element będzie mieszał, przełączał czy stabilizował temperaturę obiegu. Poniżej rozkładam ten temat na części: od portów A, B i AB, przez zasadę działania, aż po praktyczny dobór do podłogówki, kotła i układów wentylacyjnych. Dorzucam też błędy montażowe, które w praktyce psują regulację szybciej niż sam zużyty zawór.
Najważniejsze rzeczy o zaworze trójdrogowym w skrócie
- Ma trzy przyłącza, ale ich rola zależy od trybu pracy i oznaczeń na korpusie.
- W środku pracuje element zamykający lub obrotowy, a z zewnątrz rękojeść albo siłownik.
- Może mieszać dwa strumienie w jeden albo rozdzielać jeden strumień na dwa tory.
- Najczęściej spotyka się go w ogrzewaniu podłogowym, ochronie źródła ciepła i układach z nagrzewnicą wodną.
- O efekcie decydują nie tylko średnica i materiał, ale też Kvs, kierunek przepływu i jakość montażu.
Z czego składa się zawór trójdrogowy
Na pierwszy rzut oka wygląda jak zwykły element armatury, ale w środku ma kilka części, które muszą pracować bardzo precyzyjnie. W zależności od serii spotkasz wersje mosiężne, żeliwne albo z dodatkami odpornymi na odcynkowanie, a sam zawór może być obrotowy, grzybkowy lub termostatyczny. W instalacjach domowych najczęściej widzę modele kompaktowe, natomiast w większych obiegach grzewczych pojawiają się już wykonania kołnierzowe i większe DN.
| Element | Za co odpowiada |
|---|---|
| Korpus | Tworzy obudowę z trzema portami i prowadzi medium przez odpowiednie kanały. |
| Element zamykający | Otwiera, przymyka albo łączy strumienie w zależności od położenia. |
| Trzpień | Przenosi ruch z dźwigni lub siłownika na element wewnętrzny. |
| Uszczelnienia | Ograniczają przeciek wewnętrzny i stabilizują pracę przy małych zmianach położenia. |
| Napęd lub rękojeść | Pozwala sterować zaworem ręcznie albo automatycznie. |
| Wskaźnik położenia | Pokazuje, w jakiej pozycji pracuje zawór, co ułatwia regulację i serwis. |
W modelach obrotowych ruch odbywa się zwykle przez obrót o określony kąt, najczęściej około 90 stopni, choć są też rozwiązania o innej charakterystyce. Ja zawsze zwracam uwagę na to, czy producent przewidział montaż siłownika w danej pozycji i czy zostawia miejsce na jego demontaż. To drobiazg tylko do chwili, gdy trzeba serwisować instalację po sezonie. Kiedy konstrukcja jest już jasna, łatwiej zrozumieć, jak dokładnie zawór zmienia kierunek albo temperaturę przepływu.
Jak pracuje przy mieszaniu i przełączaniu strumienia

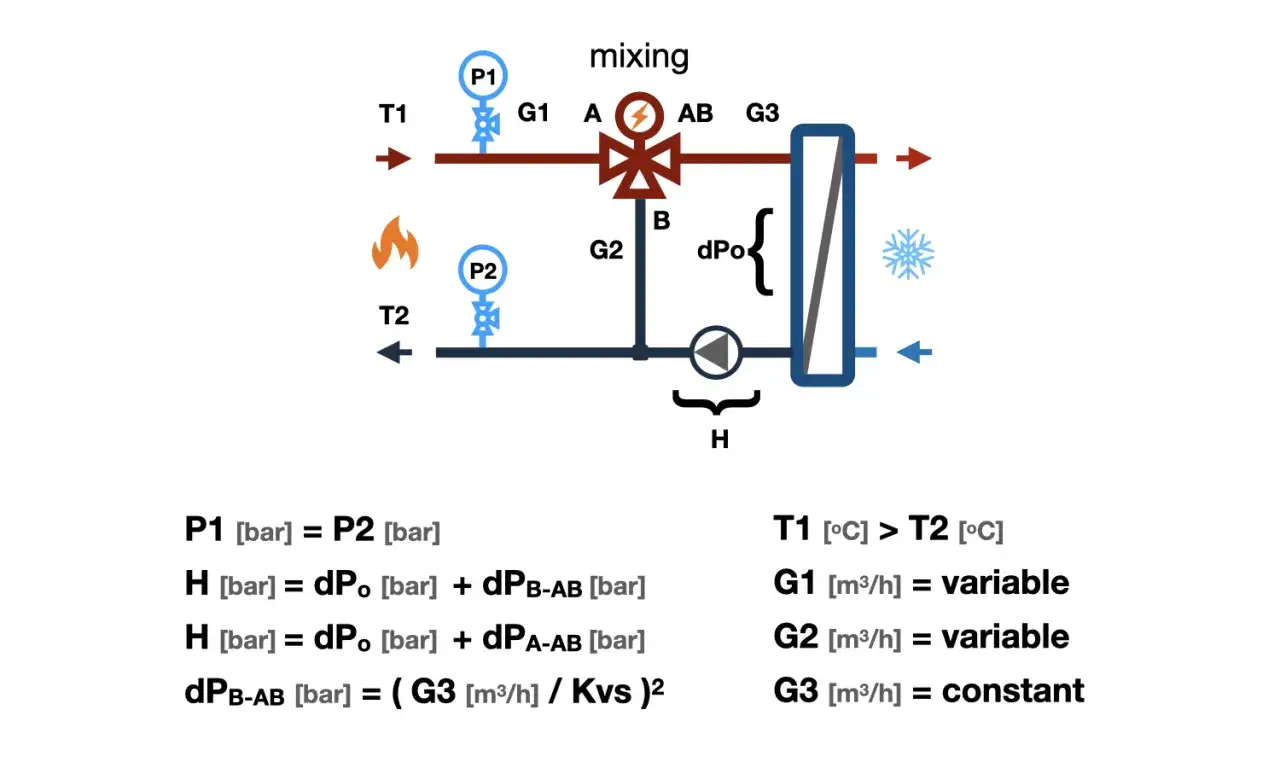

Najprościej mówiąc, zawór trójdrogowy może robić dwie różne rzeczy. W trybie mieszającym dwa strumienie trafiają do wspólnego wyjścia, a w trybie przełączającym jeden strumień jest kierowany na jeden z dwóch odbiorów. To właśnie dlatego oznaczenia A, B i AB mają znaczenie większe niż sam kształt korpusu: ten sam typ armatury potrafi zachowywać się zupełnie inaczej zależnie od tego, gdzie jest wejście, a gdzie wyjście.
| Cecha | Tryb mieszający | Tryb przełączający |
|---|---|---|
| Rola portów | A i B są dopływami, AB jest wyjściem z mieszaniną. | AB bywa dopływem, a A i B są wyjściami. |
| Główne zadanie | Utrzymać zadaną temperaturę zasilania lub powrotu. | Skierować strumień tam, gdzie akurat jest potrzebny. |
| Typowe zastosowanie | Podłogówka, ochrona źródła ciepła, nagrzewnice wodne. | Przełączanie obiegów, stref, zasobników lub bypassów. |
| Co bywa problemem | Zbyt duży Kvs i zbyt mała precyzja regulacji. | Zły kierunek przepływu i przeciążenie napędu. |
Nie zakładałbym, że każdy model można użyć dowolnie. Część zaworów jest projektowana wyłącznie do mieszania, a część pracuje dobrze jako przełączająca. W automatyce budynkowej ruch zaworu zwykle realizuje siłownik elektryczny, który dostaje sygnał z regulatora pogodowego, termostatu lub prostego sterownika strefowego. To właśnie tutaj widać różnicę między armaturą „na oko” a armaturą dobrze dobraną do układu. Skoro mechanika jest już uporządkowana, przechodzę do tego, gdzie taki element naprawdę daje korzyść użytkownikowi.
Gdzie taki zawór daje największą korzyść
W ogrzewaniu i wentylacji zawór trójdrogowy nie jest ozdobą projektu, tylko narzędziem do kontroli temperatury i przepływu. Najlepiej sprawdza się tam, gdzie jeden obieg ma być stabilniejszy od drugiego albo gdzie trzeba połączyć dwa źródła temperatury w jeden, bez gwałtownych skoków odczuwalnych w instalacji. W praktyce najczęściej widzę go w czterech miejscach.
| Zastosowanie | Po co jest zawór | Na co zwrócić uwagę |
|---|---|---|
| Ogrzewanie podłogowe | Obniża temperaturę zasilania do bezpiecznego poziomu, zwykle w okolicach 30-45°C, zależnie od projektu. | Za wysoka temperatura szkodzi komfortowi i może przeciążać posadzkę. |
| Układy grzejnikowe ze strefami | Pomaga dopasować temperaturę do zapotrzebowania różnych obiegów. | Przy grzejnikach temperatury zasilania są zwykle wyższe, często około 50-70°C, ale wszystko zależy od instalacji. |
| Ochrona kotła lub bufora | Pomaga utrzymać korzystniejszą temperaturę powrotu i ograniczyć zbyt zimny powrót do źródła ciepła. | Przy kotłach na paliwo stałe ma to duże znaczenie dla sprawności i trwałości układu. |
| Nagrzewnice wodne i klimakonwektory | Ułatwia stabilne dostarczanie wody o zadanej temperaturze do sekcji grzewczej. | W wentylacji liczy się płynna regulacja, bo skoki temperatury od razu czuć na nawiewie. |
W instalacjach z pompą ciepła albo buforem zawór trójdrogowy pomaga też rozdzielać energię między różne obiegi bez gwałtownego mieszania temperatur. To ważne, bo przy źródłach niskotemperaturowych każdy niepotrzebny spadek sprawności jest odczuwalny w rachunkach. Z drugiej strony nie każdy problem da się rozwiązać tym samym elementem, więc dobór ma tu większe znaczenie, niż wielu inwestorów zakłada na początku. I właśnie do doboru przechodzę teraz, bo od niego zależy, czy zawór będzie pracował płynnie, czy ciągle będzie walczył z instalacją.
Jak dobrać średnicę, Kvs i sposób sterowania
Ja zaczynam od pytania, jaki przepływ ma przejść przez zawór i jaką rolę ma on pełnić w całym układzie. Dopiero potem patrzę na średnicę, typ korpusu i napęd. W katalogach tej klasy spotyka się zwykle zakres od DN15 do DN50, a wartości Kvs potrafią sięgać od kilku do kilkudziesięciu metrów sześciennych na godzinę, zależnie od serii i zastosowania. Zbyt duży zawór pracuje zbyt „grubo”, a zbyt mały powoduje niepotrzebny spadek ciśnienia, hałas i gorszą regulację.
| Parametr | Co sprawdzam w praktyce |
|---|---|
| DN | Dobieram do średnicy i przepływu, a nie tylko do tego, co akurat pasuje mechanicznie. |
| Kvs | Wybieram tak, by zawór miał zapas, ale nie był przewymiarowany. To klucz do stabilnej regulacji. |
| Materiał | Mosiądz częściej wystarcza w mniejszych układach, żeliwo lepiej pasuje do większych przepływów i armatury kołnierzowej. |
| Ciśnienie robocze | Sprawdzam klasę PN, np. PN6, PN10 albo PN16, zgodnie z parametrami całej instalacji. |
| Medium | Upewniam się, czy zawór ma pracować z wodą, czy także z mieszaniną woda-glikol. |
| Sterowanie | Do prostych układów wystarczy rozwiązanie ręczne lub termostatyczne, a do automatyki stosuję siłownik 3-punktowy albo 0-10 V. |
| Charakterystyka | Zwracam uwagę, czy zawór ma charakterystykę liniową, czy progresywną, bo to wpływa na płynność reakcji. |
Warto też odróżnić zawór trójdrogowy od czterodrogowego. Jeśli głównym celem jest bardzo mocna ochrona powrotu kotła na paliwo stałe, czasem lepiej sprawdza się układ czterodrogowy, bo daje szersze możliwości mieszania. Trójdrogowy nie jest gorszy, tylko rozwiązuje trochę inny problem: zwykle lepiej nadaje się do stabilizacji temperatury jednego obiegu albo do przełączania kierunku przepływu. Gdy dobór jest już przemyślany, największe ryzyko pojawia się w montażu, więc właśnie tam najczęściej widzę najdroższe pomyłki.

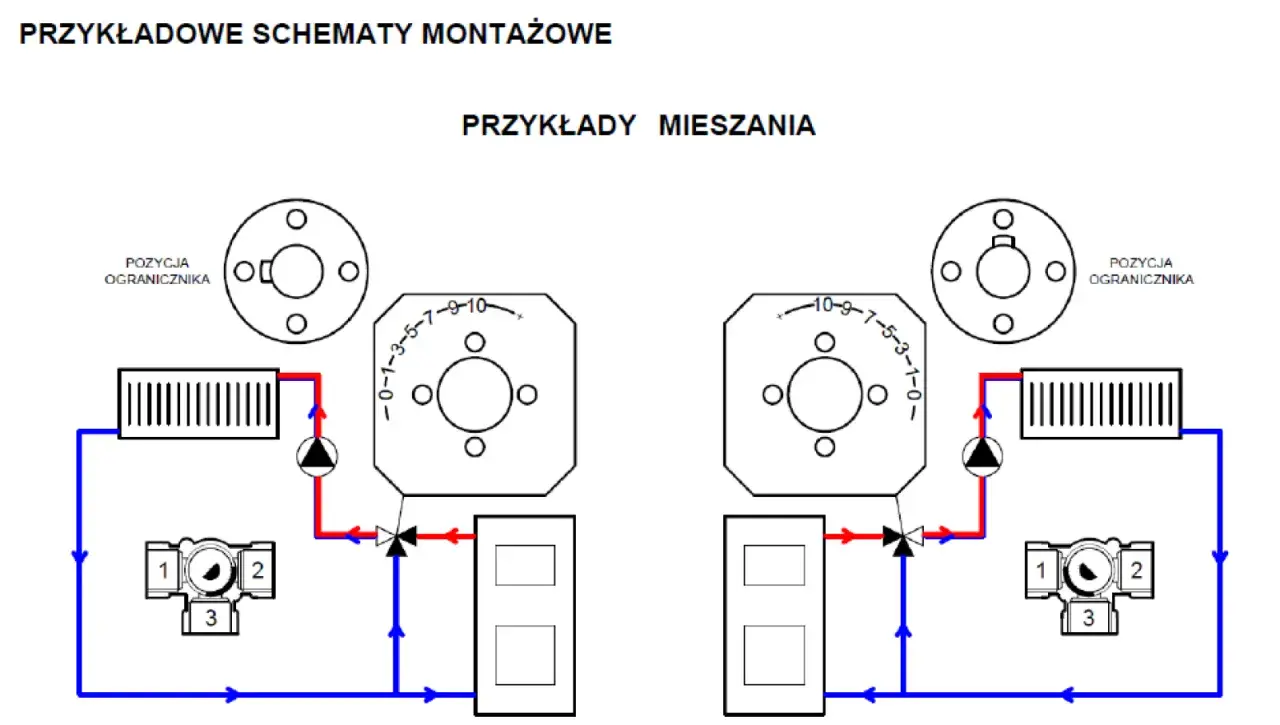

Najczęstsze błędy montażowe, które psują regulację
W praktyce większość problemów nie wynika z samego zaworu, tylko z tego, jak został wpięty do układu. To dobra wiadomość, bo część błędów da się wyłapać jeszcze przed uruchomieniem. Gdybym miał wskazać najczęstsze potknięcia, zacząłbym od tych poniżej.
- Pomylone porty A, B i AB - zawór pracuje, ale nie tak, jak powinien, więc regulator próbuje nadrabiać błędną hydraulikę.
- Zły kierunek przepływu - szczególnie groźny w modelach, które wolno stosować tylko jako mieszające albo tylko jako przełączające.
- Przeciążony napęd - zdarza się, gdy pompa jest ustawiona w niekorzystnym miejscu i zawór dostaje zbyt duże „uderzenia” przepływu.
- Brak filtra siatkowego - drobiny z instalacji potrafią zablokować gniazdo i zepsuć szczelność regulacji.
- Zły dobór Kvs - zawór albo dusi obieg, albo działa zbyt nerwowo i trudno go ustawić.
- Brak miejsca serwisowego - bez luzu na demontaż siłownika nawet prosty przegląd staje się uciążliwy.
- Zbyt krótki odcinek prosty - przy bardziej czułej regulacji warto zostawić przed i za armaturą odcinek stabilizujący przepływ; w praktyce często mówi się o 5-10 średnicach rury.
Ja zawsze sprawdzam też, czy siłownik nie jest zamontowany w pozycji, która utrudnia chłodzenie lub dostęp do ręcznego przestawienia. To drobiazg tylko wtedy, gdy wszystko działa idealnie. W realnej instalacji liczy się każdy centymetr przestrzeni, bo serwis bez dostępu kończy się wyłączaniem połowy układu. Kiedy montaż jest dopilnowany, zostaje ostatni etap, czyli uruchomienie i kontrola pracy całego obiegu.
Co sprawdzam po uruchomieniu, żeby zawór pracował bez nerwowych skoków
Po pierwszym napełnieniu i rozruchu nie patrzę wyłącznie na to, czy zawór „coś robi”. Ważniejsze jest, czy robi to spokojnie i przewidywalnie. Dobrze ustawiony element ma wygładzać pracę instalacji, a nie produkować skoki temperatury, szumy i ciągłe korekty regulatora.
- Sprawdzam, czy ruch odpowiada logice układu i czy pełne otwarcie oraz zamknięcie są zgodne z kierunkiem przepływu.
- Kontroluję temperaturę na zasilaniu i powrocie, żeby potwierdzić, że zawór faktycznie miesza albo przełącza tak, jak zakłada projekt.
- Obserwuję pracę pompy i siłownika, bo stuki, drgania albo zbyt częste korekty zwykle oznaczają błąd do poprawy.
- Po kilku dniach sprawdzam filtr, bo jeśli zebrał dużo zanieczyszczeń, instalacja wymaga dodatkowego czyszczenia.
- Raz na sezon testuję także pracę ręczną, żeby upewnić się, że element nie zacina się po dłuższym postoju.
Jeżeli mam ująć temat w jednym zdaniu, powiedziałbym tak: dobry zawór trójdrogowy nie zwraca na siebie uwagi, bo po prostu utrzymuje właściwą temperaturę tam, gdzie jest potrzebna. I właśnie o to chodzi w dobrze zaprojektowanym ogrzewaniu lub wentylacji - o stabilność, niższe straty i mniej nerwowej pracy całej instalacji. Gdy połączysz właściwy typ zaworu, poprawny dobór Kvs i staranny montaż, dostajesz element, który realnie poprawia komfort i pomaga ograniczyć niepotrzebne zużycie energii.
