AKPiA to ta część instalacji, która łączy pomiar, sterowanie i diagnostykę w jeden spójny układ. W praktyce decyduje o tym, czy system tylko „działa”, czy rzeczywiście pracuje stabilnie, oszczędnie i przewidywalnie. W elektronice oraz energetyce ma to bardzo konkretne znaczenie: od jakości czujników, komunikacji i logiki sterowania zależą straty energii, bezpieczeństwo i koszty serwisu.
Najważniejsze rzeczy, które warto wiedzieć o układach AKPiA
- AKPiA to nie jeden moduł, ale cały zestaw elementów: czujników, sterowników, komunikacji, wizualizacji i urządzeń wykonawczych.
- Największą wartość daje tam, gdzie liczy się ciągły nadzór nad parametrami procesu, na przykład w energetyce, fotowoltaice, HVAC i układach pompowych.
- Dobrze zaprojektowany system nie tylko mierzy, ale też reaguje na odchylenia i zapisuje historię zdarzeń.
- W praktyce najwięcej problemów powodują błędny dobór czujników, słaba komunikacja, brak dokumentacji i pominięcie serwisu.
- Najczęściej spotkasz tu protokoły takie jak Modbus, OPC UA, BACnet czy Profinet, ale ich wybór zależy od skali i celu instalacji.
Czym naprawdę jest AKPiA i gdzie kończy się sama automatyka
W branży skrót AKPiA najczęściej odnosi się do aparatury kontrolno-pomiarowej i automatyki, choć w materiałach technicznych można spotkać też bardzo zbliżone rozwinięcia. Dla użytkownika ważniejsze od samego brzmienia skrótu jest to, co się za nim kryje: układ, który mierzy parametry procesu, porównuje je z wartością zadaną i uruchamia odpowiednią reakcję, gdy coś zaczyna odchodzić od normy.
Ja patrzę na AKPiA jak na warstwę pośrednią między światem fizycznym a sterowaniem. Czujnik widzi temperaturę, ciśnienie, przepływ, poziom cieczy, wilgotność albo pobór mocy. Sterownik przetwarza te dane, a potem podejmuje decyzję: otworzyć zawór, wyłączyć pompę, obniżyć obroty falownika, wysłać alarm albo zapisać zdarzenie w systemie nadrzędnym.
To właśnie odróżnia tę dziedzinę od czystej elektroniki użytkowej. Tutaj nie chodzi tylko o „działanie urządzenia”, ale o kontrolę całego procesu i utrzymanie go w bezpiecznym, powtarzalnym zakresie. Kiedy to już widać, łatwiej przejść do tego, z jakich elementów taki układ jest zbudowany.
Jak wygląda układ od czujnika do sterownika
W dobrze zrobionym systemie AKPiA każdy element ma swoje miejsce i swoją rolę. Z mojego doświadczenia najwięcej nieporozumień bierze się z myślenia, że „wystarczy sterownik”. W praktyce sterownik bez porządnego pomiaru, sensownej komunikacji i dobrze dobranych elementów wykonawczych niewiele zdziała.
| Element | Rola w systemie | Na co zwrócić uwagę |
|---|---|---|
| Czujnik | Zamienia wielkość fizyczną na sygnał elektryczny | Zakres pomiarowy, dokładność, odporność na temperaturę, pył i wilgoć |
| Przetwornik | Standaryzuje sygnał i dopasowuje go do systemu | Typ sygnału 4-20 mA, 0-10 V lub cyfrowy, izolacja galwaniczna |

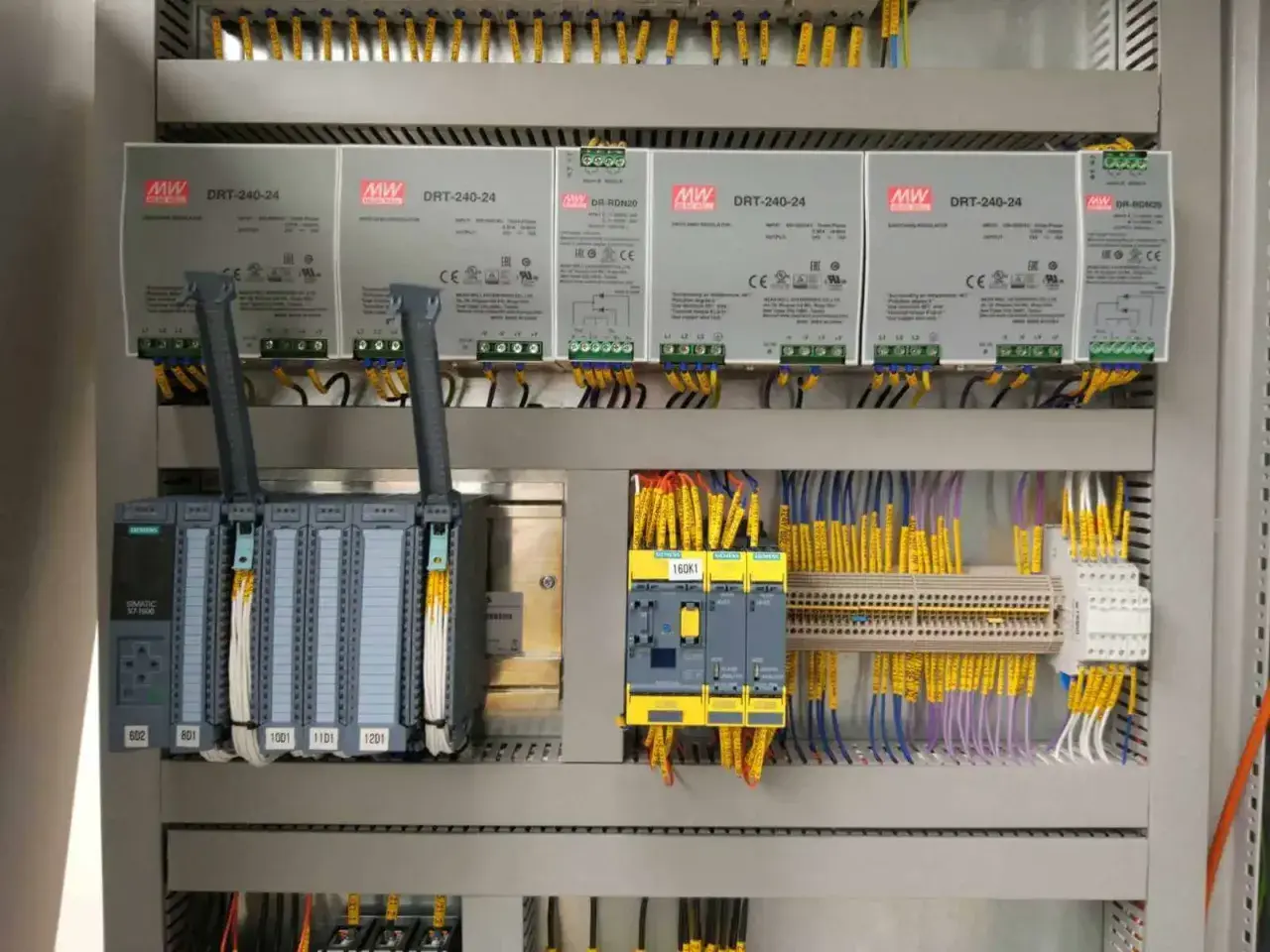

| Sterownik PLC lub RTU | Realizuje logikę sterowania i alarmy | Czas reakcji, liczba wejść i wyjść, możliwość rozbudowy, diagnostyka |
| Element wykonawczy | Wykonuje polecenie sterownika | Zawór, przekaźnik, stycznik, falownik, siłownik, pompa |

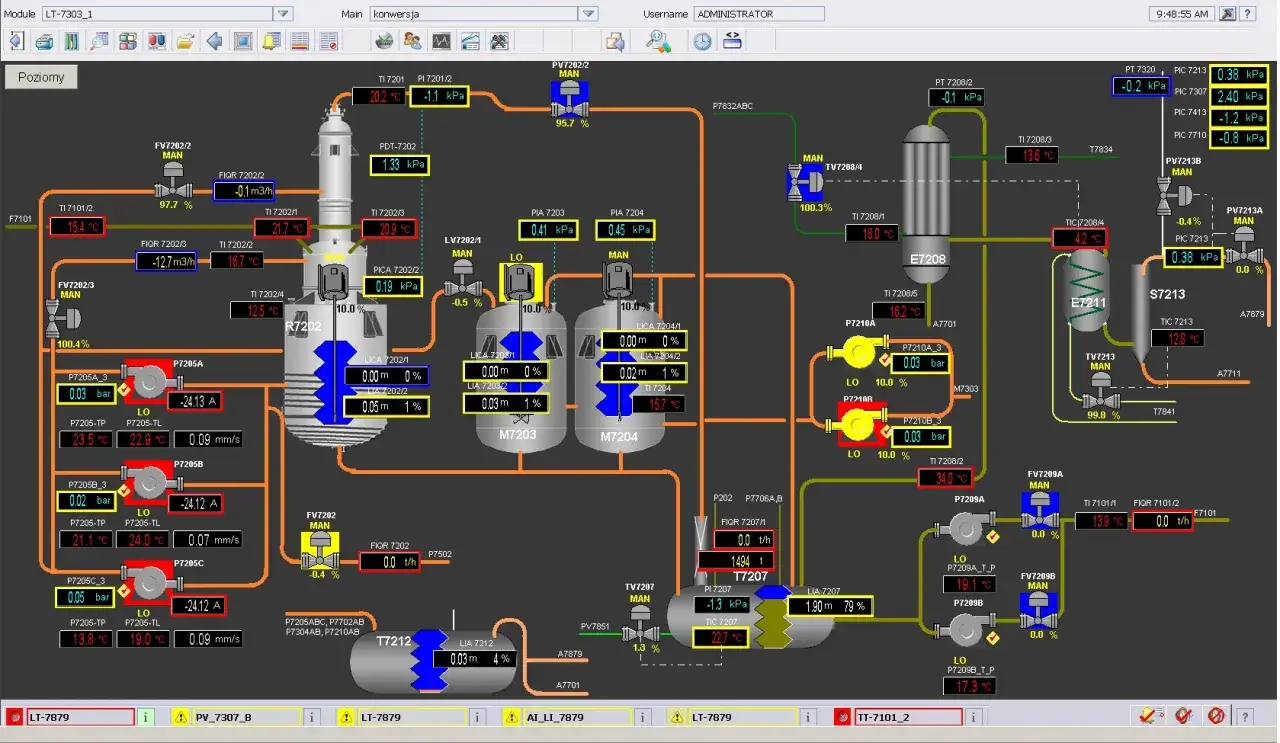

| HMI / SCADA | Pokazuje dane, archiwizuje i wizualizuje pracę instalacji | Czytelność alarmów, historia zdarzeń, dostęp zdalny, raporty |
| Komunikacja | Łączy wszystkie warstwy w jeden system | Modbus, OPC UA, Profinet, BACnet, bezpieczeństwo transmisji |
W elektronice szczególnie istotny jest sam sygnał. W wielu instalacjach przemysłowych nadal bardzo dobrze sprawdza się 4-20 mA, bo jest odporny na zakłócenia i łatwy do diagnostyki. Z kolei 0-10 V bywa prostsze i tańsze, ale gorzej znosi długie trasy kablowe i zakłócenia elektromagnetyczne. To właśnie dlatego projektowanie układów AKPiA nie kończy się na wyborze urządzenia z katalogu, tylko zaczyna od pytania, jak cały tor pomiarowy ma pracować w realnych warunkach.
Dopiero wtedy ma sens ocena, gdzie taki układ daje największy zwrot w energetyce i fotowoltaice.
Gdzie AKPiA najbardziej pomaga w energetyce i fotowoltaice
W obszarze energii i OZE ten typ systemów ma bardzo praktyczne zastosowanie. W instalacji fotowoltaicznej pozwala szybko zauważyć spadek produkcji, przegrzewanie falownika, problem z jednym stringiem albo nieprawidłowe napięcie po stronie DC. W obiektach z pompami ciepła, magazynami energii czy rozdzielniami niskiego napięcia pomaga natomiast utrzymać stabilną pracę i lepiej kontrolować pobór mocy.
| Zastosowanie | Co się najczęściej mierzy | Po co to robić |
|---|---|---|
| Instalacja PV na dachu | Moc, prądy stringów, napięcie DC, temperatura falownika, uzysk energii | Szybkie wykrywanie spadków wydajności i awarii |
| Farma fotowoltaiczna | Nasłonecznienie, temperatura modułów, status zabezpieczeń, dane meteorologiczne | Lepsza diagnostyka anomalii i kontrola pracy całego pola |
| Pompa ciepła i magazyn energii | Temperatury, cykle pracy, pobór mocy, stan naładowania, błędy pracy | Wyższa efektywność i mniej niepotrzebnych startów |
| Stacje pomp i układy wodne | Poziom, przepływ, ciśnienie, alarmy suchobiegu | Ograniczenie przestojów i ochrona urządzeń |
| Budynek firmowy | Zużycie energii, HVAC, wentylacja, oświetlenie, stany alarmowe | Lepsze zarządzanie kosztami i komfortem |
W takich projektach największą różnicę robi nie sama liczba czujników, ale to, czy dane są porównywane z sensownymi progami i zapisywane w czasie. Jeśli system tylko pokazuje bieżącą wartość, to jest pół rozwiązania. Jeśli pokazuje trend, alarmuje o odchyleniach i pozwala szybko znaleźć przyczynę problemu, wtedy zaczyna realnie oszczędzać pieniądze. Sam dobór zastosowania to jednak nie wszystko; liczy się jeszcze jakość projektu i odbioru.
Po czym poznać dobrze zaprojektowany system
Dobrze zaprojektowany układ AKPiA poznaję po tym, że jest przewidywalny w eksploatacji. Nie chodzi wyłącznie o to, czy działa pierwszego dnia po uruchomieniu, ale o to, czy po roku nadal daje wiarygodne dane, a po awarii da się go szybko odtworzyć i zdiagnozować.
- Ma sensownie dobrane czujniki - zakres pomiarowy nie jest „na styk”, a dokładność odpowiada rzeczywistemu procesowi.
- Ma czytelne alarmy - komunikaty są podzielone na ostrzeżenia, błędy i stany krytyczne, a nie wrzucone do jednego worka.
- Uwzględnia tryb ręczny - operator może bezpiecznie przejąć kontrolę, gdy automatyka wymaga serwisu.
- Jest odporny na zakłócenia - szczególnie ważne są tu prowadzenie kabli, ekranowanie i poprawne uziemienie.
- Ma historię zdarzeń i trendów - bez archiwum trudno odróżnić chwilową anomalię od powtarzającej się usterki.
- Jest przygotowany do kalibracji - w praktyce sensowny plan kontroli czujników i przetworników to zwykle 6-12 miesięcy, a w trudniejszych warunkach nawet częściej.
Warto też pamiętać o histerezie, czyli małym buforze wokół progu alarmowego. Bez niej system potrafi „klikać” alarmem przy każdym drobnym wahaniu sygnału, co szybko męczy obsługę i rozmywa prawdziwe ostrzeżenia. Jeżeli projekt nie trzyma tych zasad, później wracają błędy, których nie widać na etapie odbioru.
Najczęstsze błędy przy projektowaniu i modernizacji
Najbardziej kosztowne problemy w AKPiA rzadko wynikają z jednego spektakularnego błędu. Zwykle to suma drobiazgów: zły dobór jednego czujnika, zbyt długa linia sygnałowa, brak dokumentacji albo niedoszacowanie warunków środowiskowych. Właśnie dlatego przy modernizacjach patrzę na cały ciąg pomiarowy, a nie tylko na listę urządzeń.
- Zbyt mało punktów pomiarowych, przez co system „widzi” za mało i reaguje za późno.
- Przewymiarowanie instalacji, czyli montaż urządzeń o możliwościach, których proces w ogóle nie wykorzysta.
- Brak rozdzielenia kabli sygnałowych i zasilających, co zwiększa podatność na zakłócenia elektromagnetyczne.
- Ignorowanie warunków otoczenia, takich jak wilgoć, zapylenie, drgania i temperatura pracy.
- Niedopracowana logika alarmów, przez co operator dostaje za dużo komunikatów albo za mało ważnych informacji.
- Brak kopii konfiguracji i jasnego nazewnictwa sygnałów, co utrudnia serwis po awarii.
W praktyce największym błędem bywa też myślenie, że automatykę da się „dowieźć później”. Jeśli od początku nie ustali się, co ma być mierzone, jak często i z jaką dokładnością, kończy się to kosztownym poprawianiem szafy sterowniczej albo wymianą części czujników już po uruchomieniu. Żeby tego uniknąć, trzeba jeszcze dobrze dobrać komunikację i narzędzia integracyjne.
Jakie protokoły i rozwiązania najczęściej spotykam
W nowoczesnych instalacjach sam sprzęt to tylko połowa sukcesu. Równie ważne jest to, jak urządzenia ze sobą rozmawiają. Dla jednych projektów wystarczy prosta, niezawodna komunikacja lokalna, dla innych potrzebna jest integracja z systemami nadrzędnymi, raportowaniem i analityką danych.
| Technologia | Gdzie się sprawdza | Dlaczego jest używana |
|---|---|---|
| Modbus RTU / TCP | Liczniki, falowniki, proste sterowniki, układy pomiarowe | Jest powszechny, prosty i dobrze wspierany przez wiele urządzeń |
| OPC UA | Integracja SCADA, systemów energetycznych i warstwy IT | Ułatwia wymianę danych i porządkowanie struktury informacji |
| BACnet | BMS, HVAC, automatyka budynkowa | Pomaga integrować różne urządzenia w jednym obiekcie |
| Profinet / EtherNet/IP | Przemysł i szybsze układy sterowania | Sprawdza się tam, gdzie liczy się wydajna komunikacja i rozbudowa |
| MQTT | Zdalny monitoring, IoT, instalacje rozproszone | Jest lekki i wygodny przy przesyłaniu danych telemetrycznych |
Dobór protokołu zależy przede wszystkim od skali instalacji, odległości między urządzeniami, wymagań bezpieczeństwa i tego, kto będzie później utrzymywał cały system. W małych obiektach często wygrywa prostota. W większych projektach ważniejsze stają się skalowalność, diagnostyka i bezpieczeństwo transmisji. Na końcu i tak decydują szczegóły wdrożenia, a nie sam wybór protokołu.
Od czego zacząć modernizację, żeby nie wymieniać wszystkiego naraz
Jeśli miałbym doradzić jedno podejście, to zaczynałbym od audytu pomiarów, a nie od zakupu nowych sterowników. W wielu obiektach największy efekt daje uporządkowanie zaledwie 3-5 krytycznych punktów pomiarowych: tych, które naprawdę wpływają na bezpieczeństwo, uzysk energii albo koszt przestoju.
- Najpierw sprawdź, które parametry są krytyczne dla pracy instalacji.
- Potem oceń, czy obecne czujniki mierzą je z wystarczającą dokładnością i w odpowiednich punktach.
- Następnie ustal, gdzie dane mają być archiwizowane i kto ma do nich dostęp.
- Na końcu zaplanuj rozwój: dodatkowe wejścia, nowe protokoły, wizualizację i zdalny nadzór.
W praktyce najlepsze projekty nie są najbardziej rozbudowane, tylko najlepiej przemyślane. Gdy układ AKPiA ma jasny cel, porządny pomiar i sensowną logikę alarmów, przestaje być kosztem technicznym, a zaczyna działać jak realne narzędzie do oszczędzania energii i utrzymania stabilnej pracy instalacji.
