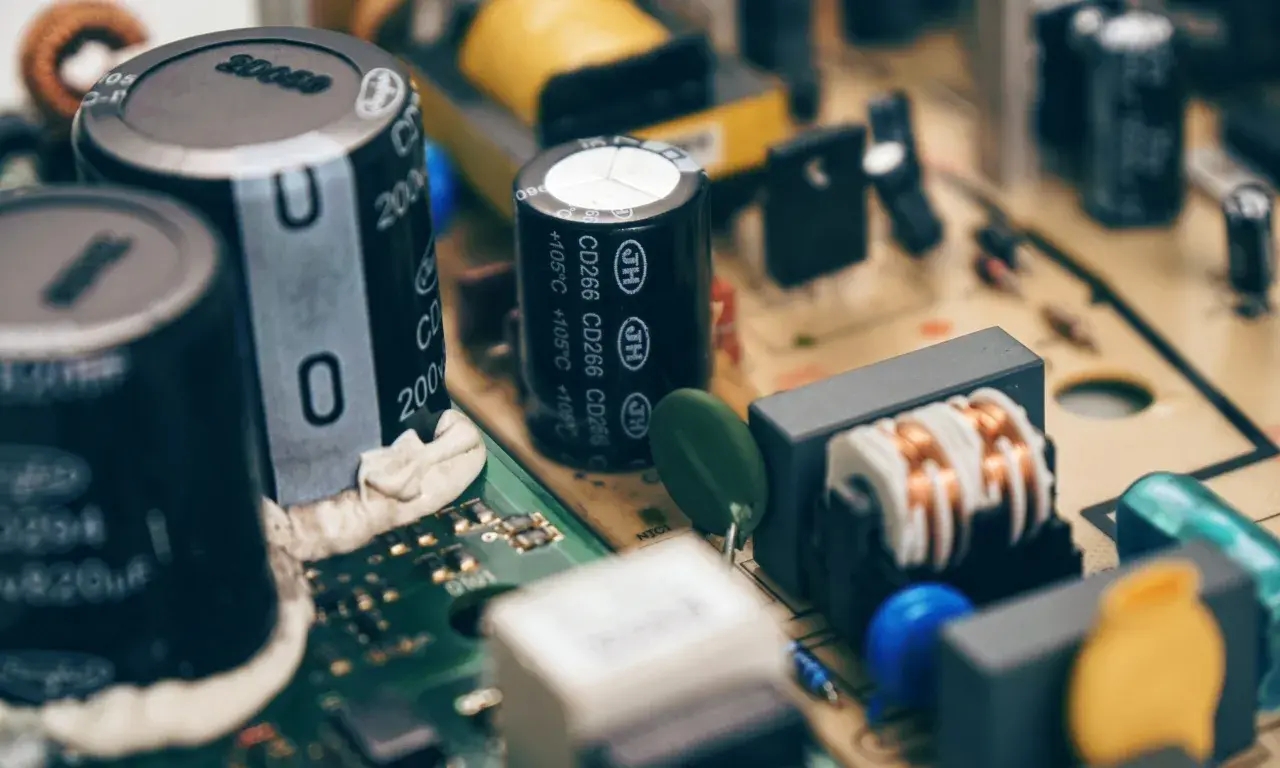

Gdy kondensator przestaje działać w zasilaczu, falowniku albo układzie sterującym, sama wartość pojemności rzadko wyjaśnia problem. O jego zachowaniu decydują także elektrody, dielektryk, sposób wykonania, obudowa i parametry stratne. Zrozumienie, na czym polega budowa kondensatora, ułatwia dobór elementu do filtracji napięcia, pracy impulsowej, instalacji fotowoltaicznej i zwykłych układów elektronicznych.
Najważniejsze informacje o konstrukcji kondensatora
- Dwie elektrody oddzielone dielektrykiem tworzą podstawę każdego kondensatora.
- Na pojemność wpływają przede wszystkim powierzchnia elektrod, odległość między nimi i rodzaj dielektryka.
- Elektrolityczne mają dużą pojemność, ale zwykle wymagają zachowania polaryzacji.
- Ceramiczne i foliowe często lepiej znoszą szybkie zmiany napięcia oraz pracę z prądem przemiennym.
- Przy wyborze liczą się nie tylko mikrofarady, ale także napięcie, ESR, prąd tętnień, temperatura i tolerancja.
Z czego składa się kondensator
Najprostszy model obejmuje dwie przewodzące elektrody, nazywane też okładkami, oraz izolującą warstwę pomiędzy nimi. Po podłączeniu napięcia na jednej elektrodzie gromadzi się ładunek dodatni, a na drugiej ujemny. Dielektryk nie pozwala na bezpośredni przepływ elektronów, ale umożliwia powstanie pola elektrycznego i zwiększa zdolność elementu do magazynowania energii.
W idealnym kondensatorze pojemność opisuje wzór C = εA/d. Oznacza to, że rośnie ona wraz z powierzchnią elektrod i przenikalnością elektryczną dielektryka, a maleje wraz z odległością między okładkami. Właśnie dlatego producenci stosują bardzo cienkie warstwy izolacyjne, zwijają folie albo budują setki warstw ułożonych naprzemiennie.
Elektrody i wyprowadzenia
Elektrody wykonuje się najczęściej z aluminium, miedzi, srebra, niklu lub innych materiałów przewodzących. Ich zadaniem jest doprowadzenie ładunku do aktywnej części elementu, ale sposób wyprowadzenia ma wpływ także na rezystancję szeregową ESR, czyli straty energii występujące podczas ładowania i rozładowania.
Wyprowadzenia mogą mieć postać drutów, końcówek do montażu przewlekanego albo metalowych pól w obudowie SMD. W kondensatorach dużej mocy spotyka się również zaciski śrubowe i szyny prądowe. Im większe prądy i częstotliwości, tym ważniejsza staje się nie tylko sama pojemność, lecz także długość połączeń i ich indukcyjność.
Dielektryk decyduje o charakterze elementu
Dielektryk może być wykonany z ceramiki, tworzywa sztucznego, papieru, tlenku metalu, szkła albo materiału porowatego. Każdy z tych materiałów inaczej reaguje na temperaturę, napięcie stałe, częstotliwość i czas pracy. To dlatego dwa kondensatory o wartości 10 µF mogą mieć zupełnie inne zastosowanie i trwałość.
W kondensatorze elektrolitycznym dielektrykiem jest bardzo cienka warstwa tlenku utworzona na elektrodzie. Elektrolit pełni funkcję drugiej elektrody, dlatego taki element może osiągać dużą pojemność przy niewielkich wymiarach. Ceną za tę miniaturyzację są między innymi większy prąd upływu, starzenie i wrażliwość na temperaturę.
Obudowa i elementy zabezpieczające
Obudowa chroni wnętrze przed wilgocią, uszkodzeniami mechanicznymi i zanieczyszczeniami. W elektrolitach aluminiowych często znajduje się nacięcie bezpieczeństwa, które ma ułatwić kontrolowane rozszczelnienie obudowy w razie nadmiernego wzrostu ciśnienia. Nie jest to jednak zabezpieczenie, które pozwala ignorować błędną polaryzację lub przekroczenie napięcia.
W większych kondensatorach stosuje się dodatkowo izolatory, uszczelnienia, rezystory rozładowujące i systemy monitorowania temperatury. W urządzeniach energetycznych znaczenie ma także sposób odprowadzania ciepła, ponieważ wzrost temperatury zwiększa straty i może skrócić żywotność elementu.
Jak różni się konstrukcja poszczególnych typów
Rodzaj kondensatora wynika przede wszystkim z użytego dielektryka i sposobu wykonania elektrod. W praktyce nie istnieje jeden uniwersalny typ. Kondensator idealny do odsprzęgania mikrokontrolera może być złym wyborem do obwodu silnika, filtra sieciowego albo szyny DC falownika.
| Typ | Wewnętrzna konstrukcja | Największa zaleta | Typowe ograniczenie |
|---|---|---|---|
| Ceramiczny | Wiele cienkich warstw ceramiki i elektrod ułożonych naprzemiennie | Mały rozmiar i dobre działanie przy wysokich częstotliwościach | Zmiana pojemności pod wpływem napięcia i temperatury w klasach X5R oraz X7R |
| Foliowy | Folie metalowe lub metalizowane, oddzielone folią z tworzywa, często zwinięte | Niskie straty, stabilność i dobra praca z napięciem przemiennym | Większe wymiary przy dużej pojemności |
| Elektrolityczny aluminiowy | Folia aluminiowa, warstwa tlenku, elektrolit, separator i druga folia | Duża pojemność przy rozsądnej cenie | Polaryzacja, starzenie i ograniczony prąd tętnień |
| Tantalowy | Anoda tantalowa z warstwą tlenku, katoda i stały lub ciekły elektrolit | Duża pojemność przy małej obudowie | Wrażliwość na przepięcia i nieprawidłowe podłączenie |
| Superkondensator | Porowate elektrody węglowe, elektrolit i separator | Bardzo duża pojemność oraz szybkie ładowanie | Niskie napięcie pojedynczej celi i duży prąd upływu |
Kondensatory ceramiczne wielowarstwowe
W popularnych kondensatorach MLCC wiele cienkich warstw ceramiki jest połączonych naprzemiennie z elektrodami. Taka budowa daje dużą efektywną powierzchnię w małej obudowie. Z tego powodu elementy ceramiczne dobrze sprawdzają się przy odsprzęganiu układów cyfrowych, gdzie trzeba szybko dostarczyć prąd podczas krótkich impulsów.
Nie każdy ceramiczny kondensator zachowuje się tak samo. Materiały C0G i NP0 są bardzo stabilne, ale zwykle oferują mniejsze pojemności. Klasy X5R i X7R pozwalają uzyskać większe wartości, jednak ich pojemność może wyraźnie spaść po przyłożeniu napięcia stałego.
Kondensatory foliowe i elektrolityczne
W modelach foliowych metalizowana folia może być zwinięta w ciasny pakiet albo ułożona warstwowo. Polipropylen jest często wybierany tam, gdzie liczą się małe straty, stabilność i odporność na impulsy. Takie kondensatory spotyka się w filtrach, układach snubber, falownikach oraz obwodach silnikowych.
Elektrolity aluminiowe są projektowane przede wszystkim z myślą o dużej pojemności. W zasilaczu mogą skutecznie wygładzać napięcie po prostowaniu, ale nie powinny zastępować elementów foliowych w miejscach, gdzie występują bardzo szybkie impulsy lub duży prąd przemienny. W takich układach często stosuje się kilka typów kondensatorów równocześnie, ponieważ każdy przejmuje inny zakres częstotliwości.
Parametry, które mówią więcej niż sama pojemność
Na obudowie znajdziemy zwykle pojemność nominalną, napięcie znamionowe, tolerancję i temperaturę pracy. To podstawowe dane, ale przy projektowaniu zasilania lub elektroniki mocy trzeba sprawdzić także ESR, ESL, prąd tętnień, prąd upływu i przewidywaną żywotność.
Pojemność i energia
Pojemność określa zależność Q = C × U, gdzie Q oznacza ładunek, C pojemność, a U napięcie. Energia zgromadzona w kondensatorze wynosi E = 1/2 × C × U². To ważne w instalacjach fotowoltaicznych i falownikach, ponieważ nawet niewielki gabarytowo kondensator może przechowywać energię niebezpieczną dla człowieka.
Dla przykładu kondensator 1000 µF naładowany do 400 V magazynuje około 80 J. Po odłączeniu urządzenia napięcie nie znika natychmiast, dlatego układy dużej mocy wymagają rezystorów rozładowujących i czasu na bezpieczne odczekanie.
Napięcie znamionowe i przebicie
Napięcie znamionowe jest maksymalnym napięciem, przy którym element może pracować w określonych warunkach. Nie należy dobierać go dokładnie do napięcia występującego w układzie. Potrzebny jest zapas uwzględniający wahania, przepięcia i temperaturę, przy czym jego wielkość zależy od konkretnej aplikacji.
Przekroczenie wytrzymałości dielektryka może doprowadzić do przebicia, czyli gwałtownego przewodzenia między elektrodami. W kondensatorze elektrolitycznym równie groźne jest odwrócenie polaryzacji. Jeżeli układ pracuje z napięciem przemiennym, trzeba użyć elementu przeznaczonego do AC, a nie przypadkowego elektrolitu stałoprądowego.
ESR, prąd tętnień i temperatura
ESR opisuje wewnętrzne straty rezystancyjne. Gdy przez kondensator płynie prąd tętnień, straty zamieniają się w ciepło. W zasilaczach impulsowych i falownikach właśnie ten parametr często decyduje o trwałości bardziej niż sama pojemność.
Producenci podają maksymalny prąd tętnień dla określonej temperatury i częstotliwości. Wyższa temperatura przyspiesza starzenie elektrolitu, a praca poniżej dopuszczalnego limitu nie zawsze rozwiązuje problem, jeśli kondensator jest umieszczony tuż przy radiatorze lub źródle ciepła. Przy projektowaniu zostawiam więc margines nie tylko napięcia, ale także temperatury.
Jak dobrać element do konkretnego układu
Dobór zaczynam od funkcji, a nie od kształtu czy najniższej ceny. Ten sam kondensator może być dobry do krótkiego tłumienia zakłóceń, lecz nie nadawać się do magazynowania energii przez kilka sekund. Pomaga prosta kolejność decyzji.
- Określ rodzaj napięcia. Sprawdź, czy kondensator pracuje z napięciem stałym, przemiennym, impulsowym czy mieszanym.
- Ustal potrzebną pojemność. W filtrze zasilacza znaczenie ma częstotliwość tętnień, obciążenie i dopuszczalny poziom wahań napięcia.
- Dobierz napięcie z zapasem. Uwzględnij maksymalne napięcie układu, rozruch i przepięcia, a nie tylko wartość nominalną.
- Sprawdź prąd tętnień i ESR. Szczególnie wtedy, gdy element znajduje się w przetwornicy, falowniku lub układzie dużej mocy.
- Porównaj temperaturę i trwałość. W gorącej obudowie lepszy może być kondensator o wyższej klasie temperaturowej albo typ foliowy.
- Zweryfikuj polaryzację i montaż. W elektrolitach oznaczenie minusa musi odpowiadać schematowi, a w elementach SMD trzeba zachować właściwy kierunek pól.
Przeczytaj również: Lutowanie twarde w elektronice - kiedy naprawdę się sprawdza
Przykłady praktycznego wyboru
Do odsprzęgania mikrokontrolera zwykle stosuje się ceramiczny kondensator 100 nF umieszczony możliwie blisko pinów zasilania. Jego mała indukcyjność i szybka reakcja są ważniejsze niż duża pojemność. Obok można dodać większy element, na przykład 1-10 µF, który przejmie wolniejsze zmiany obciążenia.
W prostowniku zasilacza elektrolit zapewnia filtrację niskoczęstotliwościową, ale przy szybkich impulsach może nie wystarczyć. W takim miejscu często pomaga połączenie elektrolitu z ceramiką lub folią. Nie chodzi o mechaniczne dublowanie części, tylko o wykorzystanie różnych właściwości częstotliwościowych.
W falowniku fotowoltaicznym kondensatory na szynie DC muszą radzić sobie z wysokim napięciem, tętnieniami i temperaturą. Tu liczą się konstrukcja przeznaczona do energoelektroniki, niski ESR, odpowiedni prąd RMS oraz sposób chłodzenia. Zwykły kondensator o tej samej pojemności może szybko się zużyć, jeśli nie został zaprojektowany do takiej pracy.
W obwodzie silnika jednofazowego potrzebny jest element przeznaczony do pracy z napięciem przemiennym. Kondensator rozruchowy i pracy mają różne zadania, dlatego nie należy zamieniać ich tylko na podstawie wartości podanej w mikrofaradach.
Najczęstsze błędy przy ocenie konstrukcji
Najczęściej spotykam się z przekonaniem, że większa pojemność zawsze poprawi działanie układu. To uproszczenie może prowadzić do problemów z prądem rozruchowym, czasem ładowania, stabilnością regulatora albo przeciążeniem mostka prostowniczego.
- Dobór wyłącznie według µF pomija napięcie, ESR, prąd tętnień i temperaturę.
- Wymiana elektrolitu na dowolny model może skrócić żywotność, jeśli nowy element ma gorszy prąd tętnień.
- Łączenie szeregowe bez rezystorów wyrównawczych może spowodować nierówny rozkład napięcia między kondensatorami.
- Montowanie elementu spolaryzowanego odwrotnie grozi jego uszkodzeniem, wyciekiem elektrolitu, a w skrajnym przypadku rozerwaniem obudowy.
- Zbyt długie przewody zwiększają indukcyjność i osłabiają działanie kondensatora przy szybkich impulsach.
- Brak czasu na rozładowanie stwarza ryzyko porażenia nawet po wyłączeniu urządzenia.
Jeżeli kondensator jest spuchnięty, ma wyciek, pękniętą obudowę albo wyraźnie się nagrzewa, nie traktuję go jako elementu, który wystarczy „jeszcze trochę poeksploatować”. Przyczyną może być nie tylko zużycie, lecz także zbyt wysokie napięcie, słabe chłodzenie lub awaria sąsiedniego układu.
W domowych instalacjach i urządzeniach fotowoltaicznych szczególną ostrożność zachowuję przy kondensatorach szyny DC. Ich rozładowanie powinno odbywać się przez zaprojektowany układ, a pomiar napięcia trzeba wykonać odpowiednim miernikiem i procedurą bezpieczeństwa. Samo wyłączenie falownika nie jest wystarczającym dowodem, że element nie zawiera już energii.
Co konstrukcja kondensatora mówi o jego zastosowaniu
Wewnętrzna budowa jest praktyczną wskazówką, nie tylko teorią. Cienkie, wielowarstwowe struktury ceramiczne dobrze reagują na szybkie zmiany, folie zapewniają przewidywalność i niskie straty, a elektrolit pozwala uzyskać dużą pojemność niskim kosztem. Gdy rozumiem tę zależność, łatwiej oceniam zamiennik i nie kieruję się wyłącznie oznaczeniem na obudowie.
Najbezpieczniejsza zasada brzmi prosto: najpierw określ funkcję, potem warunki pracy, a dopiero na końcu wybierz typ i konkretny model. W elektronice oraz energetyce różnicę robią szczegóły, takie jak temperatura, prąd tętnień, polaryzacja i sposób chłodzenia. To one decydują, czy kondensator będzie stabilnym elementem układu, czy najsłabszym punktem całej instalacji.
