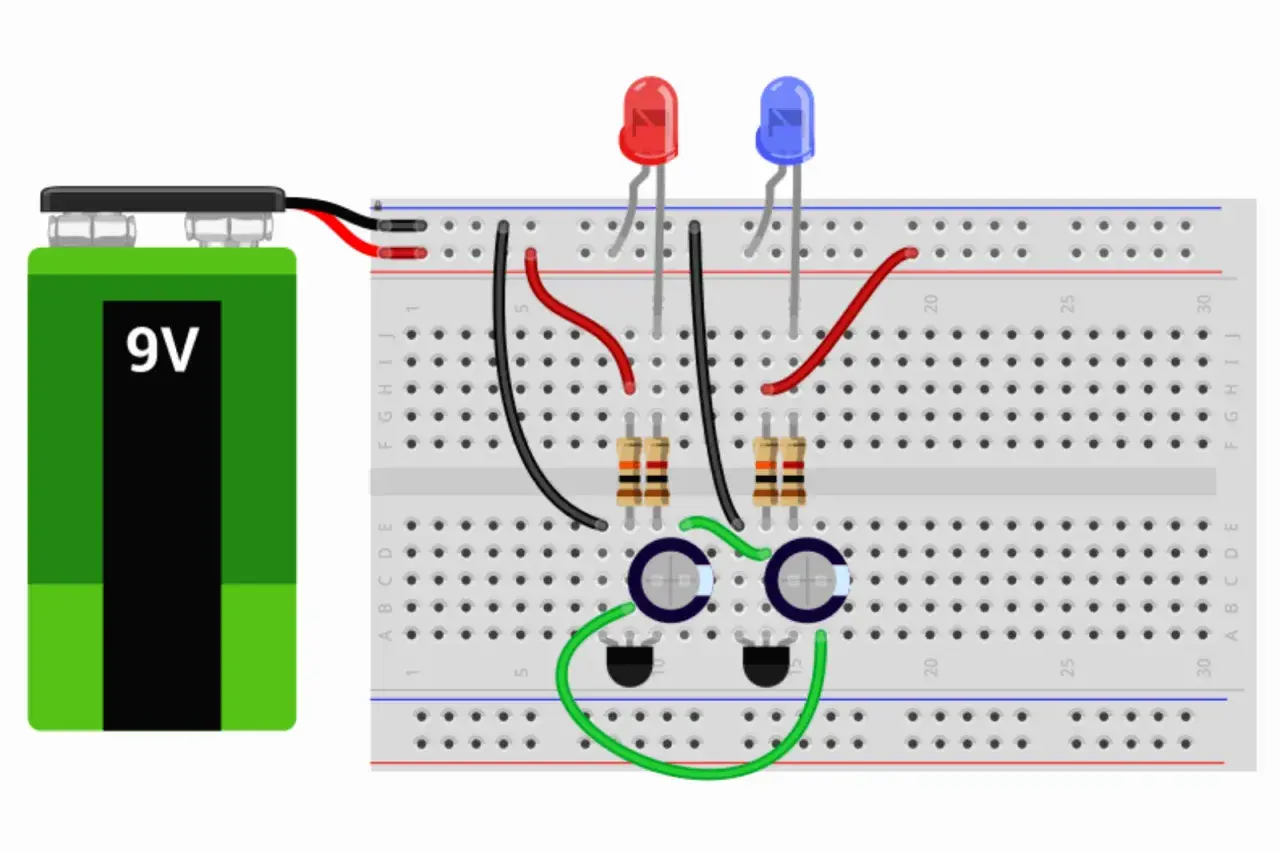

Układ bistabilny w elektronice działa jak pamięć jednego bitu: po impulsie przełącza się i pozostaje w nowym stanie, dopóki nie dostanie kolejnego sygnału. To prosty, ale bardzo użyteczny mechanizm, który pojawia się w przerzutnikach, zatrzaskach i przekaźnikach zatrzaskowych. W tym artykule rozkładam temat na definicję, zasadę działania, praktyczne zastosowania oraz błędy, które najczęściej psują projekt.
Najważniejsze rzeczy o układach dwustanowych, które warto znać od razu
- Taki układ ma dwa trwałe stany i po zmianie potrafi utrzymać je bez ciągłego sterowania.
- W logice cyfrowej najczęściej spotkasz przerzutniki i zatrzaski, a w automatyce mocy przekaźniki zatrzaskowe.
- To nie to samo co układ monostabilny ani astabilny, więc łatwo pomylić funkcję i efekt działania.
- Największa przewaga praktyczna to pamięć stanu, odporność na krótkie impulsy i często niższy pobór energii.
- Dobór zależy od tego, czy sterujesz sygnałem logicznym, czy realnym obciążeniem, takim jak oświetlenie, pompa albo stycznik.
Co naprawdę oznaczają dwa stabilne stany
Najkrócej: układ ma dwie „bezpieczne” pozycje pracy, a przejście między nimi wymaga zewnętrznego bodźca. Jeśli impuls zniknie, stan nie wraca samoczynnie do poprzedniego położenia. Właśnie dlatego takie rozwiązanie zachowuje się jak element pamięci, a nie jak zwykły przełącznik chwilowy.
W praktyce najczęściej rozróżniam trzy rodziny układów, bo bez tego łatwo się pogubić:
- Monostabilny ma jeden stan trwały i po impulsie wraca sam do punktu wyjścia.
- Dwustanowy utrzymuje jeden z dwóch stanów do momentu, aż dostanie sygnał zmiany.
- Astabilny nie ma stanu trwałego i sam generuje przebieg, czyli oscyluje.
Ta różnica brzmi akademicko, ale w projekcie decyduje o wszystkim: o sposobie sterowania, czasie reakcji, energii i o tym, czy układ ma pamiętać stan po zaniku impulsu. Z tej perspektywy najciekawsze jest już nie „co to jest”, tylko jak taki mechanizm utrzymuje stan w realnym obwodzie.
Jak działa taki układ krok po kroku
Najczęściej chodzi o dodatnie sprzężenie zwrotne. To taki układ połączeń, w którym wyjście wzmacnia własny stan zamiast go wygaszać. Dzięki temu wystarczy krótki impuls, aby system „przeskoczył” w drugi stan i sam się w nim ustabilizował.
Impuls ustawiający
Na wejście trafia sygnał SET albo RESET, zależnie od tego, czy układ ma przejść do stanu logicznej jedynki, czy zera. W przerzutniku cyfrowym robi to zwykle jedna krótka zmiana poziomu, a w przekaźniku zatrzaskowym - impuls o odpowiedniej polaryzacji lub na odpowiedniej cewce.
Sprzężenie zwrotne utrzymuje stan
Gdy układ już się przełączy, wewnętrzne połączenia dbają o to, żeby nie wracał do stanu pośredniego. To właśnie odróżnia go od rozwiązań, które zmieniają się tylko na chwilę. W praktyce oznacza to większą odporność na przypadkowe zakłócenia i krótkie „szpilki” sygnałowe.
Przeczytaj również: Katoda - Jak rozpoznać oznaczenia i uniknąć błędów w elektronice?
Drugi impuls przywraca lub zmienia pozycję
Aby odzyskać poprzedni stan, trzeba podać kolejny, poprawnie zdefiniowany sygnał. W systemach cyfrowych jest to zwykle wejście resetujące, a w automatyce mocy - następny impuls sterujący. Bez niego układ po prostu zostaje tam, gdzie był.
To prosta logika, ale właśnie ona sprawia, że takie rozwiązanie świetnie nadaje się do zapamiętywania zdarzeń, sterowania przekaźnikami i obsługi sygnałów sterujących w rozproszonych instalacjach. Dalej pokazuję, gdzie spotyka się je najczęściej i czym różnią się poszczególne odmiany.
Gdzie spotkasz to rozwiązanie w praktyce
Najczęściej widzę trzy obszary zastosowań: logikę cyfrową, automatykę budynkową i sterowanie obciążeniami. Każdy z nich korzysta z tej samej idei, ale inaczej rozkłada akcenty: raz liczy się szybkość, raz odporność, a raz oszczędność energii.
| Rozwiązanie | Do czego służy | Mocna strona | Ograniczenie |
|---|---|---|---|
| Przerzutnik RS, D lub JK | Zapamiętywanie bitu, synchronizacja, sterowanie logiczne | Szybkie i przewidywalne działanie | Wymaga poprawnie zdefiniowanych poziomów i warunków wejściowych |
| Zatrzask | Chwilowe buforowanie sygnału i utrzymanie stanu | Prosta budowa i niewielki rozmiar | Może reagować na zbyt długi lub źle ukształtowany impuls |
| Przekaźnik zatrzaskowy | Załączanie oświetlenia, wentylacji, ogrzewania i innych obwodów mocy | Nie potrzebuje ciągłego zasilania do podtrzymania pozycji | Jest wolniejszy od układów czysto elektronicznych i ma ograniczoną trwałość mechaniczną |
W automatyce budynkowej, a także w pomocniczych obwodach instalacji PV, to rozwiązanie ma sens wtedy, gdy ważniejsze od szybkości jest zachowanie stanu bez stałego poboru mocy. Dla wielu projektów właśnie ten kompromis okazuje się najbardziej opłacalny. Następny krok to wybór odpowiedniego wariantu do konkretnego zadania.
Jak dobrać rozwiązanie do projektu
Gdy ktoś pyta mnie o wybór, zaczynam od pytania nie o nazwę elementu, tylko o funkcję. Inny układ sprawdzi się do przechowania sygnału logicznego, a inny do przełączania obwodu 230 V, pompy albo stycznika. Poniżej skracam ten wybór do najważniejszych kryteriów.
| Jeśli potrzebujesz | Patrz na | Dlaczego to ważne |
|---|---|---|
| Zapamiętania stanu w logice cyfrowej | Rodzaj przerzutnika i poziomy logiczne | Układ musi współpracować z resztą systemu bez niejednoznacznych stanów |
| Oszczędności energii po przełączeniu | Czy element wymaga podtrzymania zasilania | Największy zysk daje rozwiązanie, które nie pobiera energii do utrzymania pozycji |
| Sterowania obciążeniem mocy | Prąd, napięcie, polaryzacja i trwałość styków | Tu nie wystarczy sama logika, bo liczy się też bezpieczeństwo toru mocy |
| Pracy w trudnym środowisku | Odporność na zakłócenia EMC i jakość filtracji | Falowniki, długie przewody i przetwornice potrafią wywołać fałszywe przełączenia |
| Bezpiecznego startu po zaniku zasilania | Stan domyślny po włączeniu i procedurę resetu | System musi wiedzieć, co zrobić po restarcie, a nie tylko „pamiętać” ostatni stan |
Jeśli projekt dotyczy instalacji domowej, obwodu pomocniczego w rozdzielnicy albo sterowania elementami w systemie energetycznym, zwracam szczególną uwagę na stan po awarii zasilania. To często ważniejsze niż sam wybór między szybkością a kosztem. Kolejna sekcja pokazuje błędy, które najłatwiej przeoczyć.
Najczęstsze błędy przy projektowaniu i diagnozie
W teorii wszystko wygląda prosto, a w praktyce problemy zaczynają się od detali. Najwięcej awarii i nieporozumień widzę wtedy, gdy ktoś zakłada, że układ sam „wie”, jaki stan ma przyjąć, albo ignoruje zakłócenia z otoczenia.
| Objaw | Najczęstsza przyczyna | Co sprawdzić |
|---|---|---|
| Układ przełącza się samoczynnie | Drgania styków, zakłócenia, zbyt długie przewody | Debouncing, filtrację i prowadzenie masy |
| Stan po starcie jest losowy | Brak resetu po włączeniu zasilania | Układ inicjalizacji i domyślny stan bezpieczny |
| Reakcja jest niestabilna | Za krótki impuls albo zła polaryzacja sterowania | Czas trwania impulsu i zgodność z dokumentacją elementu |
| Element logiczny działa, ale tor mocy nie | Błędne podłączenie styków lub cewki | Mapowanie pinów i obciążenie po stronie wyjścia |
| System gubi stan w pobliżu falownika lub przetwornicy | Zakłócenia elektromagnetyczne | Separację, ekranowanie i odporność wejść |
W instalacjach z fotowoltaiką problem bywa szczególnie podstępny, bo źródłem kłopotów nie jest sam układ sterujący, tylko środowisko pracy: przetwornice, długie przewody i przełączanie większych obciążeń. Kiedy to uporządkujesz, zostaje już pytanie, kiedy takie rozwiązanie faktycznie daje oszczędność, a kiedy jest tylko wygodnym skrótem konstrukcyjnym.
Kiedy dwustanowe sterowanie naprawdę oszczędza energię
W projektach energooszczędnych taki bistabilny element ma sens przede wszystkim tam, gdzie stan ma się utrzymać bez stałego podtrzymania. To szczególnie dobrze działa w sterowaniu światłem, napędami pomocniczymi, obwodami alarmowymi i prostą automatyką budynkową. Zysk nie polega na „magii”, tylko na tym, że po przełączeniu nie trzeba już karmić układu energią, by trzymał pozycję.
Najlepiej sprawdza się to w miejscach, gdzie liczba przełączeń jest umiarkowana, a utrzymanie stanu trwa długo. Jeśli natomiast układ ma przełączać się bardzo często, liczy się już bardziej trwałość mechaniczna, szybkość reakcji i odporność na zużycie niż sama oszczędność energii. Wtedy trzeba rozważyć kompromis między przekaźnikiem zatrzaskowym, elektroniką logiczną i rozwiązaniem półprzewodnikowym.
Ja patrzę na to tak: jeżeli projekt ma być prosty, niezawodny i ma pamiętać stan po zaniku zasilania, to dwustanowe sterowanie jest rozsądnym wyborem. Jeżeli ma być ekstremalnie szybkie albo pracować w mocno zakłóconym środowisku, trzeba dobrać element ostrożniej i nie zakładać, że sam fakt dwustanu rozwiąże wszystkie problemy.
