W praktyce katoda nie jest tylko nazwą jednej z dwóch końcówek elementu - to punkt odniesienia dla kierunku prądu, polaryzacji i poprawnego działania całego układu. Poniżej wyjaśniam to tak, jak naprawdę przydaje się w elektronice: od diod i LED-ów, przez pomiary multimetrem, aż po instalacje zasilania i fotowoltaikę. Pokazuję też, gdzie łatwo o pomyłkę i jak jej uniknąć bez zgadywania.
Najważniejsze fakty, które porządkują temat od pierwszego schematu
- W elektronice prąd konwencjonalny płynie od anody do strony katodowej, a elektrony poruszają się odwrotnie.
- Na diodzie prostowniczej stronę katodową zwykle oznacza pasek na obudowie.
- W LED najczęściej pomaga krótsza nóżka, spłaszczenie obudowy i układ wnętrza elementu.
- Spadek napięcia zależy od typu elementu: krzemowa dioda, Schottky i LED zachowują się inaczej.
- W instalacjach PV i zasilaczach kierunek przewodzenia wpływa na sprawność, temperaturę i bezpieczeństwo pracy.
- Multimetr w trybie testu diody szybko pokaże, czy element jest w dobrą stronę i czy jeszcze żyje.
Jak rozumiem katodę w elektronice
Najprościej mówiąc, to elektroda, przez którą umowny prąd wypływa z elementu w czasie normalnej pracy. W praktyce oznacza to, że w diodzie prąd konwencjonalny płynie od anody do strony katodowej, a elektrony poruszają się odwrotnie. Ta różnica brzmi teoretycznie, ale przy montażu, diagnozie i projektowaniu układu ma bardzo konkretne skutki.
Ja zwykle tłumaczę to tak: jeśli element ma przepuszczać sygnał albo energię tylko w jednym kierunku, muszę najpierw wiedzieć, która końcówka jest właściwa. W diodzie półprzewodnikowej i LED nie ma tu miejsca na przypadek, bo odwrócenie polaryzacji zmienia warunki pracy, a czasem po prostu uszkadza element. W lampach elektronowych zasada jest podobna, tylko mechanizm inny - rozgrzana elektroda emituje elektrony, które lecą do anody.
To prowadzi do najważniejszej praktycznej rzeczy: nie uczę się tego po to, żeby znać definicję, tylko żeby czytać element i schemat bez zgadywania. Następny krok to rozpoznanie tej strony na konkretnych podzespołach.
Jak rozpoznać ją w diodzie, LED i prostowniku
W elektronice liczy się nie tylko nazwa, ale też oznaczenie mechaniczne. Jeśli umiesz odczytać obudowę, oszczędzasz sobie wielu błędów przy lutowaniu, testowaniu i wymianie podzespołów. To szczególnie ważne w zasilaczach, przetwornicach i prostych układach ochronnych, gdzie jeden odwrócony element potrafi zatrzymać cały obwód.
| Element | Jak rozpoznać stronę katodową | Co to zmienia w praktyce |
|---|---|---|
| Dioda prostownicza | Pasek lub pierścień na obudowie zwykle oznacza stronę katodową. | Właściwy kierunek decyduje o tym, czy układ prostuje prąd, czy blokuje przepływ wsteczny. |
| LED | Krótsza nóżka, spłaszczenie obudowy oraz układ wewnętrznych elektrod pomagają wskazać stronę katodową. | Bez poprawnej polaryzacji dioda nie świeci, a przy braku ograniczenia prądu łatwo ją uszkodzić. |
| Dioda Schottky’ego | Oznaczenie obudowy działa podobnie jak w zwykłej diodzie, ale warto sprawdzić datasheet, bo różnice parametrów są istotne. | Przy niskich napięciach daje mniejsze straty, dlatego chętnie trafia do układów zasilania. |
| Moduł fotowoltaiczny | Strona katodowa nie jest tu zwykle widoczna na pierwszy rzut oka, bo diody obejściowe są ukryte w puszce przyłączeniowej. | Pomagają ograniczyć skutki częściowego zacienienia i ryzyko lokalnego przegrzania ogniw. |

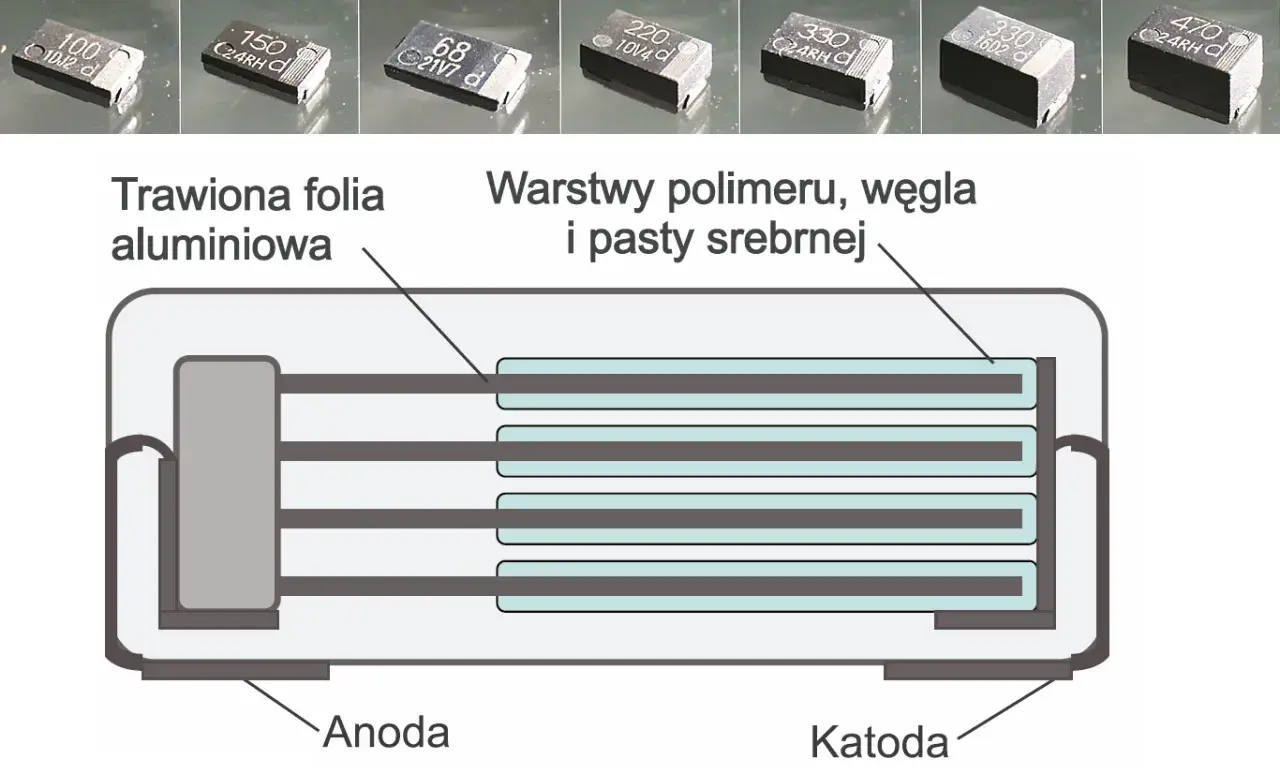

Na schemacie patrzę równie uważnie jak na obudowę. Symbol diody ma kreskę po stronie katodowej i to ona mówi, w którą stronę element przewodzi. W układach SMD nie pomogą już długie nóżki, więc wtedy najważniejsze są nadruki na płytce, dokumentacja i zgodność z footprintem. Gdy to się zgadza, łatwiej przejść do pytania, dlaczego kierunek ma aż tak duże znaczenie dla napięcia i strat.
Dlaczego kierunek przewodzenia ma znaczenie
To nie jest detal kosmetyczny. W przewodzeniu w jedną stronę dioda zachowuje się zupełnie inaczej niż w drugą, a ta różnica przekłada się na spadek napięcia, wydzielanie ciepła i sprawność całego układu. Im niższe napięcie zasilania i im większy prąd, tym bardziej odczuwalne stają się nawet małe różnice między typami elementów.
W praktyce najczęściej spotykam takie wartości:
- Dioda krzemowa - zwykle około 0,6-0,8 V spadku napięcia w kierunku przewodzenia.
- Dioda Schottky’ego - zwykle około 0,2-0,4 V, czyli mniej strat cieplnych, ale często większy prąd upływu.
- Czerwona LED - zwykle około 1,8-2,2 V.
- Niebieska lub biała LED - często około 2,8-3,4 V, czasem więcej zależnie od konstrukcji.
Jeśli przez diodę płynie 5 A, to różnica między spadkiem 0,7 V a 0,3 V oznacza odpowiednio około 3,5 W i 1,5 W strat ciepła na jednym elemencie. W małych zasilaczach 12 V to już nie jest teoria, tylko realna różnica w temperaturze i sprawności. Dlatego przy układach mocy nie wybieram elementu "na oko", tylko pod kątem napięcia, prądu, czasu przełączania i strat.
Warto też pamiętać o LED-ach: tutaj zwykłe podłączenie do źródła napięcia bez ograniczenia prądu jest najkrótszą drogą do uszkodzenia. Z kolei w prostych prostownikach i przetwornicach lepsza dioda to często nie ta "najmocniejsza", tylko ta z najmniejszym spadkiem i odpowiednim zapasem napięciowym. Gdy to porządkuję, łatwiej odróżnić elektronikę od elektrochemii, gdzie to samo słowo potrafi prowadzić do nieporozumień.
Dlaczego w elektrochemii bywa myląca
Tu pojawia się klasyczne źródło zamieszania. W elektrochemii strona katodowa oznacza miejsce redukcji, ale znak elektryczny tej elektrody zależy od tego, czy mówimy o ogniwie galwanicznym, czy o elektrolizerze. W jednym przypadku jest to elektroda dodatnia, w drugim ujemna.
Dlatego jeśli ktoś przenosi definicję z chemii do elektroniki bez doprecyzowania kontekstu, robi sobie kłopot. W układach elektronicznych interesuje mnie przede wszystkim kierunek przewodzenia i oznaczenie elementu, a nie szkolna regułka bez odniesienia do konkretnego obwodu. To samo słowo działa poprawnie w obu dziedzinach, ale opisuje trochę inny punkt widzenia.
Ja przyjmuję prostą zasadę: najpierw sprawdzam, czy mam do czynienia z diodą, LED-em, lampą czy układem elektrochemicznym, a dopiero potem interpretuję biegunowość. Dzięki temu nie mieszam pojęć i nie popełniam błędów przy montażu. A skoro już o praktyce mowa, przechodzę do miejsc, w których to znaczenie jest najbardziej odczuwalne - zasilania i fotowoltaiki.
Gdzie to ma znaczenie w zasilaniu i fotowoltaice
W instalacjach zasilających, ładowarkach i układach PV kierunek pracy diody wpływa na sprawność równie mocno jak jakość przewodów czy dobór zabezpieczeń. W panelach fotowoltaicznych diody obejściowe pomagają ominąć zacienione fragmenty ogniw, ograniczając straty energii i ryzyko tworzenia się lokalnych hot-spotów. To ważne zwłaszcza wtedy, gdy cień pada tylko na część modułu, a reszta nadal pracuje.
W praktyce widzę tu dwa częste zastosowania:
- Diody obejściowe w module PV - zmniejszają skutki częściowego zacienienia i chronią sekcje ogniw przed niekorzystnym obciążeniem.
- Diody blokujące w prostych układach zasilania - ograniczają cofanie się prądu, ale zawsze trzeba liczyć stratę mocy na samym elemencie.
To ostatnie bywa lekceważone. Jeśli dioda w układzie 5 A ma spadek 0,4 V, to tracisz około 2 W, a przy 0,7 V już 3,5 W. W systemach niskonapięciowych taki ubytek potrafi być nieproporcjonalnie duży, dlatego nie dokładam diody ochronnej "na wszelki wypadek". Najpierw sprawdzam, czy układ rzeczywiście jej potrzebuje i czy lepszym wyborem nie będzie Schottky albo inna topologia sterowania.
W nowoczesnych układach ładowania i falownikach coraz częściej ważniejsza od samej diody jest cała architektura pracy, ale zasada pozostaje ta sama: poprawne oznaczenie strony katodowej ma wpływ na sprawność, temperaturę i niezawodność. Z tego już bardzo blisko do typowych błędów, które widzę najczęściej przy montażu i pomiarach.
Najczęstsze pomyłki przy montażu i pomiarze
Najwięcej problemów nie bierze się z samej teorii, tylko z pośpiechu. Wystarczy odwrócić element, źle odczytać pasek na obudowie albo testować diodę wlutowaną w układ i wynik przestaje być wiarygodny. Dlatego przy diagnozie trzymam się prostego schematu działania.
- Ustawiam multimetr w tryb testu diody.
- Sprawdzam element poza układem, jeśli to możliwe.
- Przykładam czerwony przewód do anody, a czarny do strony katodowej.
- Odczytuję spadek napięcia albo reakcję LED, jeśli test pozwala ją pobudzić.
- Odwracam sondy i sprawdzam, czy element blokuje przepływ w kierunku zaporowym.
Jeśli dioda przewodzi w obie strony albo w żadną, nie wyciągam pochopnych wniosków. Czasem winny jest pomiar w układzie, czasem uszkodzenie elementu, a czasem po prostu inny typ podzespołu niż zakładałem. Ten sam błąd widzę też przy LED-ach: ktoś liczy, że zadziała bez rezystora, albo zakłada, że każdy biały element ma identyczne napięcie przewodzenia. Nie ma takiego skrótu.
Przy elementach mocy dochodzi jeszcze jedna pułapka: nagrzewanie. Dioda, która wygląda poprawnie na stole, pod obciążeniem może pracować za gorąco, jeśli nie ma zapasu prądowego albo odpowiedniego chłodzenia. Właśnie dlatego po pomiarze zawsze wracam do karty katalogowej, a nie do domysłów. Ta zasada ratuje czas i komponenty.
Co sprawdzam jako pierwsze przed włączeniem zasilania
Jeśli mam zostawić jedną praktyczną wskazówkę, to jest nią ta: zanim podam napięcie, sprawdzam oznaczenie elementu, kierunek wlutowania i warunki pracy. To wystarcza, żeby uniknąć większości problemów z diodami, LED-ami i prostymi układami zabezpieczającymi. W obszarze energii, zasilania i fotowoltaiki taka kontrola ma jeszcze większe znaczenie, bo błędy szybko zamieniają się w straty mocy albo niepotrzebne grzanie.
Jeśli pamiętasz tylko jedno zdanie, zapamiętaj to: w elektronice katoda jest stroną, którą trzeba rozpoznać po symbolu, obudowie i danych katalogowych, a nie po intuicji. Gdy to zrobisz, reszta staje się prostsza - od zwykłej diody prostowniczej po bardziej wymagające układy zasilania i moduły PV. I właśnie taka praktyczna pewność najbardziej się tu opłaca.
