Dioda jest jednym z najprostszych, a zarazem najbardziej użytecznych elementów elektroniki. W tym artykule wyjaśniam, jak działa, jakie ma odmiany, jak odczytać polaryzację, na co patrzeć przy doborze i gdzie realnie wykorzystuje się ją w zasilaczach oraz fotowoltaice.
Najważniejsze rzeczy, które warto zapamiętać
- Ten element półprzewodnikowy przepuszcza prąd w jednym kierunku i blokuje przepływ w przeciwnym, ale w praktyce nie jest to zachowanie idealne.
- Najważniejsze parametry to spadek napięcia, dopuszczalny prąd, napięcie wsteczne i odprowadzanie ciepła.
- W elektronice spotkasz wersje prostownicze, Schottky, Zenera, LED i TVS, a każda z nich rozwiązuje inny problem.
- W układach PV najczęściej spotkasz diody obejściowe i blokujące, bo chronią przed stratami i cofaniem się energii.
- Błąd w polaryzacji, zbyt mały zapas napięcia albo lekceważenie temperatury zwykle kończą się przegrzaniem lub awarią.
Jak działa ten element i dlaczego przewodzi tylko w jedną stronę
W praktyce patrzę na ten element jak na elektroniczny zawór. Gdy polaryzacja jest właściwa, złącze p-n przewodzi i umożliwia przepływ nośników ładunku. Gdy odwrócisz napięcie, obszar zubożony rośnie, a prąd maleje do bardzo małej wartości upływu. To właśnie dlatego układ może prostować napięcie, chronić przed odwrotnym podłączeniem albo stabilizować wybrane fragmenty obwodu.
Warto jednak pamiętać, że mówimy o zachowaniu praktycznym, a nie o absolutnym „zamknięciu” wstecz. W realnym układzie zawsze pojawia się pewien upływ, a przy zbyt wysokim napięciu wstecznym może dojść do przebicia. Z perspektywy projektowej to ważne, bo od razu ustawia oczekiwania: nie wybiera się tego komponentu tylko po tym, że „przepuszcza prąd w jedną stronę”.
Kiedy już wiadomo, jak działa, łatwiej zrozumieć, dlaczego istnieje tyle odmian i czemu nie każda nadaje się do tego samego zadania.
Jak rozpoznać kierunek pracy i nie pomylić wyprowadzeń

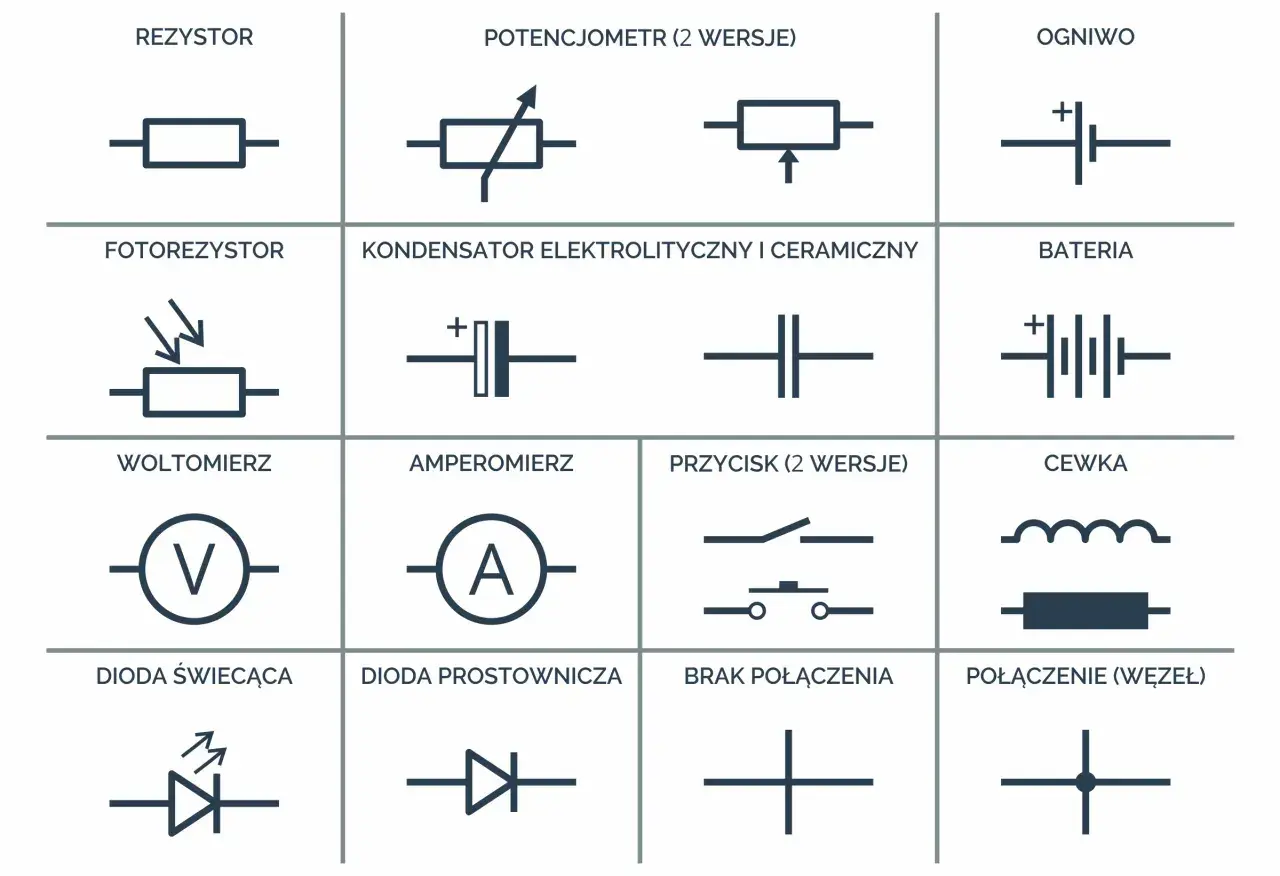

Najprościej patrzeć na symbol, obudowę i oznaczenie na płytce. Anoda i katoda to dwa końce elementu, ale ich zamiana zwykle kończy się tym, że układ nie działa albo działa tylko częściowo. W wielu obudowach katodę oznacza pasek, ścięcie albo inny stały detal mechaniczny, natomiast na schemacie katoda jest zwykle rysowana jako kreska przy trójkącie lub „łamanym” symbolu zależnie od standardu rysunku.
- Na płytce PCB sprawdzam nadruk, bo projekty często pokazują kierunek montażu lepiej niż sama obudowa.
- W LED dłuższa nóżka zwykle wskazuje anodę, ale przy elementach SMD nie wolno na tym polegać bez sprawdzenia dokumentacji.
- W układach mocy warto też patrzeć na temperaturę obudowy, bo przegrzana struktura potrafi zachowywać się niestabilnie mimo poprawnej polaryzacji.
Jeśli montaż jest prosty, pomyłka bywa tylko irytująca. Jeśli układ pracuje z większym prądem albo napięciem, błąd może skończyć się uszkodzeniem ścieżek, bezpiecznika lub zasilacza. To naturalnie prowadzi do pytania, który wariant wybrać do konkretnego zadania.
Najczęstsze odmiany i po co każda z nich istnieje
W katalogach łatwo się zgubić, bo nazwa rodziny nie mówi jeszcze, do czego element nadaje się najlepiej. Ja patrzę przede wszystkim na kompromis między spadkiem napięcia, szybkością przełączania, dopuszczalnym napięciem wstecznym i odpornością na impulsy. Poniższe zestawienie upraszcza temat bez spłycania go do jednego parametru.
| Odmiana | Najważniejsza cecha | Typowe zastosowanie | Ograniczenie |
|---|---|---|---|
| Prostownicza | Prosta, tania, solidna | Mostki prostownicze, zasilacze liniowe, ochrona przed odwrotną polaryzacją | Wyższy spadek napięcia i wolniejsze przełączanie niż w szybszych wariantach |
| Schottky | Niski spadek napięcia i szybka praca | Przetwornice impulsowe, układy niskonapięciowe, PV jako element blokujący lub obejściowy | Niższe dopuszczalne napięcie wsteczne i zwykle większy prąd upływu |
| Zenera | Pracuje w przebiciu w kontrolowany sposób | Stabilizacja napięcia, odniesienie, ograniczanie przepięć | Nie służy do dużych prądów bez odpowiedniego ograniczenia mocy |
| LED | Emituje światło przy przewodzeniu | Sygnalizacja, oświetlenie, wskaźniki stanu | Wymaga kontroli prądu, bo nadmiar prądu szybko ją niszczy |
| TVS | Bardzo szybka ochrona przed impulsami | Ochrona wejść zasilania, interfejsów i linii sygnałowych | To element ochronny, nie stabilizator do ciągłej pracy |
W praktyce najczęstszy błąd polega na tym, że ktoś wybiera odmianę „z przyzwyczajenia”. Tymczasem Schottky i prostownicza to nie zamienniki w ciemno, a Zenera nie stosuje się po prostu dlatego, że „ma ładną wartość napięcia”. Kiedy dobór robi się świadomie, od razu maleje ryzyko strat i przegrzewania.
Skoro różnice są już jasne, warto przejść od teorii do liczb i zobaczyć, co naprawdę trzeba sprawdzić przed zakupem.
Jak dobrać element do układu bez zgadywania
Przy doborze patrzę zawsze na cztery rzeczy: prąd, napięcie wsteczne, spadek napięcia i temperaturę pracy. Jeśli którykolwiek z tych parametrów jest dobrany „na styk”, układ może działać na stole, ale zawieść po zamknięciu obudowy albo po kilku godzinach pracy. Dla prostych zastosowań wystarczy czasem szybka kalkulacja strat: 3 A przy spadku 0,4 V oznacza około 1,2 W ciepła, a 5 A przy 0,8 V to już 4 W, które trzeba odprowadzić.
- Dopuszczalny prąd powinien mieć zapas, nie minimalny margines.
- Napięcie wsteczne musi uwzględniać nie tylko pracę nominalną, ale też skoki i przepięcia.
- Spadek napięcia wpływa bezpośrednio na sprawność, szczególnie przy niskich napięciach zasilania.
- Czas odzyskiwania ma znaczenie w przetwornicach impulsowych i szybkich układach przełączających.
- Obudowa i chłodzenie decydują o tym, czy ciepło zostanie bezpiecznie rozproszone.
Jeśli projekt dotyczy zasilania 5 V, 12 V albo 24 V, różnica między zwykłym prostownikiem a Schottky potrafi być odczuwalna od razu, bo przy niższym napięciu każdy dziesiąty wolta ma znaczenie. W układach o większej mocy patrzę też na rozkład temperatury na płytce, bo sam katalog nie powie, czy ścieżki i pola miedzi dadzą sobie radę. A to prowadzi do miejsca, w którym ten komponent pracuje wyjątkowo często: do elektroniki zasilającej i systemów PV.
Gdzie spotyka się go najczęściej w elektronice i fotowoltaice
W elektronice użytkowej ten element robi zwykle jedną z czterech rzeczy: prostuje napięcie, chroni układ, ogranicza przepięcie albo informuje użytkownika światłem. W zasilaczach impulsowych i przetwornicach jest szczególnie ważny, bo od jego parametrów zależy sprawność, temperatura i poziom zakłóceń. Jeśli spadek napięcia jest zbyt duży, energia po prostu zamienia się w ciepło zamiast trafiać do obciążenia.
W fotowoltaice rola jest bardziej „terenowa”. Diody obejściowe omijają zacienione fragmenty modułu i ograniczają straty mocy oraz ryzyko hot spotów, czyli miejscowego przegrzewania ogniw. Diody blokujące stosuje się rzadziej, ale nadal mają sens tam, gdzie trzeba ograniczyć cofanie się prądu z akumulatora lub z większej gałęzi instalacji do słabszego źródła. W praktyce najwięcej zysku daje poprawne rozmieszczenie tych elementów, a nie samo dodanie ich „na wszelki wypadek”.
To ważne rozróżnienie, bo w instalacjach solarnych nie każda strata oznacza awarię, ale każda niekontrolowana strata obniża uzysk. I właśnie dlatego w zastosowaniach energetycznych tak mocno liczy się nie tylko sama obecność zabezpieczenia, lecz także jego charakterystyka cieplna i parametry wsteczne.
Jakie błędy psują układ najszybciej i co sprawdzam w pierwszej kolejności
Najczęstszy problem, który widzę, to dobór „na oko”. Ktoś bierze element, bo ma „podobne napięcie” albo „z grubsza taki sam prąd”, a potem dziwi się, że obudowa jest gorąca, zasilacz traci sprawność albo układ po prostu przestaje działać po obciążeniu. Drugi błąd to lekceważenie temperatury pracy. Dopuszczalny prąd podawany w nocie katalogowej zwykle obowiązuje przy określonych warunkach chłodzenia, a nie w dowolnej obudowie i dowolnym otoczeniu.
- Za mały zapas napięcia wstecznego kończy się przebiciem przy skoku napięcia.
- Ignorowanie strat mocy prowadzi do przegrzania i przyspieszonego starzenia struktury.
- Montaż odwrotną stroną blokuje działanie ochrony albo prostownika.
- Zły typ w przetwornicy impulsowej zwiększa straty i może wzbudzać zakłócenia.
- Brak kontroli kierunku prądu w PV powoduje cofanie energii i zbędne grzanie elementów.
Gdy uruchamiam układ, najpierw sprawdzam polaryzację, potem spadek napięcia pod obciążeniem, a na końcu temperaturę po kilku minutach pracy. To zwykle wystarcza, żeby szybko odróżnić poprawny dobór od takiego, który działa tylko „na papierze”.
Co warto sprawdzić przed montażem, żeby oszczędzić sobie poprawek
Przed montażem lub zamówieniem robię prostą listę kontrolną i naprawdę rzadko muszę potem wracać do projektu. Sprawdzam, czy element ma odpowiedni zapas napięcia, czy prąd roboczy nie zbliża się do granicy katalogowej, czy obudowa da się sensownie odprowadzić cieplnie i czy układ pracuje szybko na tyle, że czas przełączania ma znaczenie. To niewiele, ale zwykle eliminuje większość problemów z pierwszego uruchomienia.
W elektronice mocy i w instalacjach fotowoltaicznych nie opłaca się oszczędzać na elemencie, który ma tylko kilka groszy różnicy w cenie, a potrafi uratować cały tor zasilania. Dobrze dobrane diody podnoszą sprawność, zmniejszają grzanie i poprawiają odporność układu na warunki, które w praktyce zawsze są gorsze niż na schemacie. Jeśli miałbym zostawić jedną radę, to byłaby prosta: nie oceniaj tego komponentu po samej nazwie, tylko po tym, jak zachowuje się w temperaturze, przy prądzie i przy napięciu w realnym obwodzie.
Właśnie takie podejście najbardziej pomaga w codziennej pracy z elektroniką i z układami PV, bo pozwala uniknąć błędów, których nie widać na pierwszy rzut oka, a które najdrożej wychodzą dopiero po montażu.
