Opornik, czyli rezystor, wygląda niepozornie, ale bez niego trudno zbudować układ, który ogranicza prąd, dzieli napięcie i nie przegrzewa się po kilku minutach pracy. W praktyce ten mały element decyduje o tym, czy dioda LED świeci stabilnie, czy wejście sterownika jest bezpiecznie spolaryzowane i czy pomiar w układzie energetycznym ma sens. Poniżej rozkładam temat na prosty język: od działania i doboru wartości, przez odczytywanie oznaczeń, aż po moc, tolerancję i typowe błędy.
Najważniejsze wnioski o rezystorze w jednym miejscu
- Rezystor ogranicza prąd, tworzy dzielniki napięcia i pomaga ustawiać punkt pracy układu.
- W praktyce liczą się trzy rzeczy naraz: wartość, moc znamionowa i tolerancja.
- Przy LED-ach i prostych obwodach prądowych wartość liczy się z prawa Ohma, a nie „na oko”.
- Odczyt z obudowy bywa prosty, ale trzeba znać zapis typu 4k7, 472 albo kod paskowy.
- W instalacjach energetycznych i fotowoltaicznych rezystory pracują m.in. w pomiarach, zabezpieczeniach i układach rozładowania.
Jak działa i dlaczego ogranicza prąd
Rezystor stawia kontrolowany opór przepływowi prądu. Jeśli napięcie pozostaje to samo, a rezystancja rośnie, prąd maleje zgodnie z prawem Ohma: I = U / R. To prosta zależność, ale właśnie ona ratuje wiele układów przed zbyt dużym prądem, zbyt dużą temperaturą i przypadkowym uszkodzeniem elementów wrażliwych.
W praktyce rezystor nie tylko „przeszkadza” prądowi. On porządkuje obwód: ustala napięcia na wejściach, tworzy punkty odniesienia dla tranzystorów i mikrokontrolerów, a czasem działa jak mały element grzejny, bo energię zamienia w ciepło. Dlatego jest tak częsty zarówno w prostych lampkach LED, jak i w układach sterowania falowników czy przetwornic.
- Ogranicza prąd w szeregu z odbiornikiem.
- Pomaga dzielić napięcie między dwa punkty obwodu.
- Ustala polaryzację wejść cyfrowych i analogowych.
- Rozprasza energię w postaci ciepła, gdy obwód tego wymaga.
Skoro wiadomo już, co robi, przechodzę do najważniejszego pytania: jak dobrać jego wartość do konkretnego zadania, żeby układ działał przewidywalnie.
Jak dobrać jego wartość do zadania
Ja zwykle zaczynam od odpowiedzi na pytanie, co ten element ma zrobić: ograniczyć prąd, obniżyć napięcie odniesienia, czy tylko wymusić stan logiczny. Dopiero potem liczę wartość, bo ta sama rezystancja w dwóch różnych rolach może dać poprawny, ale zupełnie inny efekt.
Dioda LED

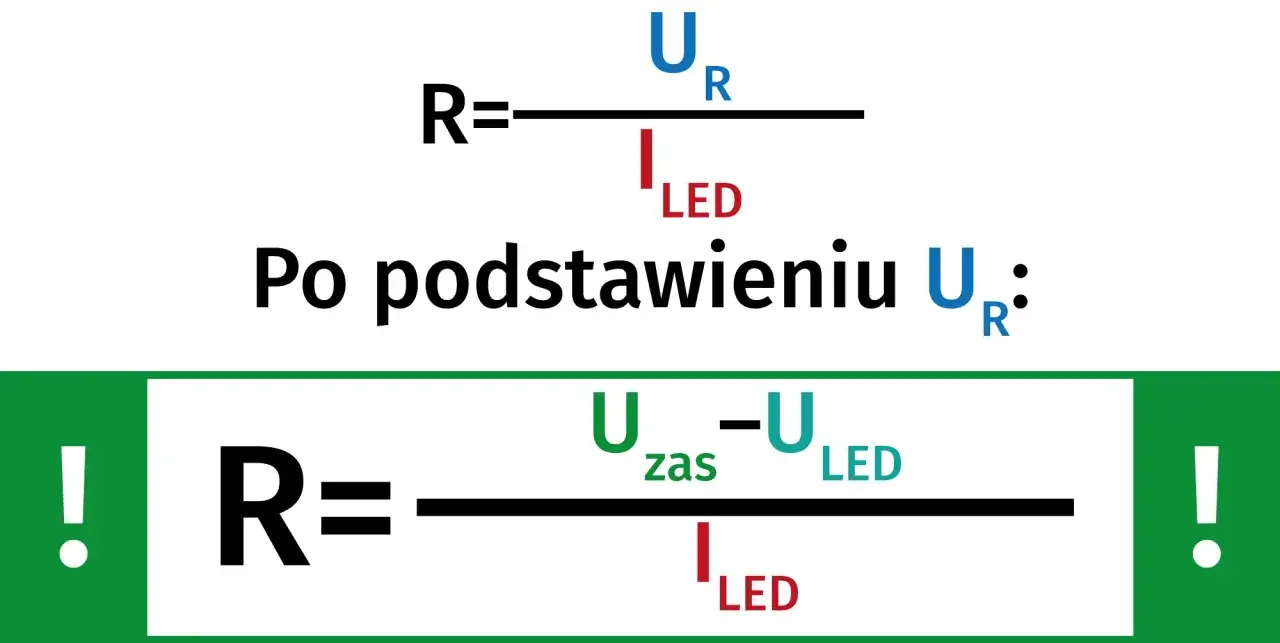

Jeśli rezystor ma chronić LED, liczę go ze wzoru R = (U zasilania - U diody) / I. Dla zasilania 12 V, spadku na diodzie 2,2 V i prądu 20 mA wychodzi około 490 Ω. W praktyce wybiera się najbliższą wartość z szeregu, zwykle 470 Ω albo 510 Ω. Pierwsza da nieco większy prąd i jasność, druga większy margines bezpieczeństwa.
Tu przydaje się jeszcze moc: dla 490 Ω i 20 mA rezystor rozprasza około 0,20 W, więc model 0,25 W będzie działał na granicy. Do układu, który ma świecić długo i stabilnie, ja częściej wybieram 0,5 W, bo daje spokojniejszą temperaturę pracy.
Przeczytaj również: Fale radiowe - Od czego zależy zasięg i jak uniknąć zakłóceń?
Dzielnik napięcia i wejścia sterujące
Gdy rezystor ma obniżyć napięcie lub ustawić punkt odniesienia, liczy się nie tylko wynik, ale też obciążenie. Dzielnik działa dobrze jako źródło sygnału pomiarowego, ale nie jest dobrym zamiennikiem zasilacza. Jeśli obciążysz go zbyt mocno, napięcie siądzie i cała kalkulacja przestaje być aktualna.
W wejściach cyfrowych często spotykam wartości rzędu kilku kiloomów, bo dobrze łączą pobór prądu z odpornością na zakłócenia. To właśnie ten moment najczęściej oddziela poprawny projekt od schematu, który działa tylko na papierze. Następny krok to odczytanie parametrów z samej obudowy, bo bez tego nawet dobrze policzona wartość może okazać się zbyt słaba albo zbyt niedokładna.
Jak odczytać wartość i tolerancję z obudowy
Na małych rezystorach wartość zapisana jest na trzy sposoby: jako nadruk tekstowy, kod cyfr lub kolorowe paski. W praktyce najłatwiej pomylić zapis typu 472 z liczbą 472 Ω, choć chodzi o 4,7 kΩ. Podobnie 4k7 oznacza 4,7 kΩ, a 0R47 0,47 Ω.
| Zapis | Znaczenie | Przykład użycia |
|---|---|---|
| 4k7 | 4,7 kΩ | zapis tekstowy na obudowie lub w dokumentacji |
| 472 | 4,7 kΩ | 47 × 102 |
| 103 | 10 kΩ | 10 × 103 |
| 0R47 | 0,47 Ω | rezystor o bardzo małej wartości |
Przy kodzie paskowym złoty pasek oznacza zwykle 5% tolerancji, a srebrny 10%. Jeśli na obudowie widzisz 4 paski, dwa pierwsze podają cyfry, trzeci mnożnik, a czwarty tolerancję. Przykład brown-black-red-gold oznacza 1 kΩ ±5%.
Ten detal robi różnicę w serwisie, bo źle odczytana wartość potrafi wyglądać „prawie dobrze”, a jednak zmienia pracę całego układu. Gdy umiesz już czytać oznaczenia, czas sprawdzić parametry, które decydują o tym, czy element nie spali się po kilku minutach.
Moc, napięcie i tolerancja decydują o tym, czy układ będzie trwały
W materiałach dydaktycznych i notach katalogowych spotyka się rezystancję od około 0,1 Ω do 10 MΩ, moc znamionową od 1/8 W do 5 W i dopuszczalne napięcie w okolicach 100 V do 1000 V. To nie są dekoracyjne parametry z boku tabeli. One mówią, czy element przeżyje warunki pracy bez nadmiernego grzania i bez przebicia.
| Parametr | Co oznacza w praktyce | Kiedy ma największe znaczenie |
|---|---|---|
| Rezystancja nominalna | wartość, którą liczysz w układzie | zawsze, bo od niej zależy prąd i napięcie |
| Moc znamionowa | ile ciepła może bezpiecznie rozproszyć | przy LED-ach, dzielnikach, układach mocy |
| Napięcie dopuszczalne | maksymalne napięcie na końcówkach | przy wyższych napięciach i dzielnikach pomiarowych |
| Tolerancja | odchyłka od wartości nominalnej | w pomiarach, kalibracji i stabilnych układach |
| Współczynnik temperaturowy | jak bardzo wartość zmienia się z temperaturą | w precyzyjnych pomiarach i zamkniętych obudowach |
W praktyce rozróżniam też serie produkcyjne. E3 ma tolerancję 50%, E6 20%, E12 10%, a E24 5%. E24 jest popularny, bo daje sensowny kompromis między dostępnością a dokładnością. W prostych projektach amatorskich zwykle i tak najważniejsze jest to, czy element ma bezpieczny zapas mocy, a nie to, czy jest „idealny” na papierze.
W szybkich układach nie bagatelizuję też pasożytniczej indukcyjności wyprowadzeń, zwykle kilku nH, oraz pojemności rzędu ułamków pF do kilku pF. Dla zasilania LED to detal, ale w bardziej wymagających torach sygnałowych potrafi zmienić zachowanie całego fragmentu płytki. Z tego powodu warto znać również rodzaje tych elementów i wiedzieć, po który sięga się w konkretnej sytuacji.
Jakie rodzaje warto znać i kiedy po nie sięgać
W codziennej rozmowie wszystko wrzuca się do jednego worka, ale w praktyce część elementów ma inne zadanie niż zwykły stały rezystor. Ja rozróżniam je nie po nazwie, tylko po tym, czy wartość ma być stała, regulowana, czy zależna od temperatury albo światła. To ważne, bo zły typ elementu bywa równie problematyczny jak zła wartość.
| Rodzaj | Co robi | Gdzie ma sens |
|---|---|---|
| Rezystor stały | ma jedną ustaloną wartość | LED, dzielniki, pull-up, ograniczanie prądu |
| Potencjometr | pozwala płynnie regulować opór | nastawy, głośność, proste kalibracje |
| Trymer | mała regulacja śrubokrętem | serwis i strojenie płytek |
| NTC / PTC | zmienia opór wraz z temperaturą | czujniki, zabezpieczenia, kompensacje |
| Fotorezystor | zmienia opór pod wpływem światła | proste czujniki zmierzchu |
| Bocznik pomiarowy | bardzo mała rezystancja do pomiaru prądu | zasilacze, BMS, falowniki, monitoring energii |
W energii i elektronice mocy najczęściej wygrywa zwykły rezystor stały albo bocznik pomiarowy. Elementy zależne od temperatury czy światła są przydatne, ale mają bardziej wyspecjalizowaną rolę. Dzięki temu łatwiej dobrać rozwiązanie, które nie tylko działa, ale też daje się przewidzieć po miesiącach pracy. A skoro już wiemy, jakie są typy, pora wskazać błędy, które naprawdę najczęściej psują efekt.
Najczęstsze błędy przy użyciu
Najwięcej problemów widzę nie przy samym lutowaniu, tylko przy założeniach. Projekt wydaje się prosty, więc ktoś liczy wartość „z grubsza”, dobiera najtańszy element i zakłada, że wszystko będzie dobrze. W elektronice to zwykle najszybsza droga do przegrzewania, rozjechanych pomiarów albo niestabilnej pracy układu.
- Dobór bez liczenia prądu - wartość wygląda sensownie, ale prąd już nie.
- Brak zapasu mocy - element działa, ale pracuje zbyt gorąco i szybciej się starzeje.
- Mylenie zapisów 4k7, 472 i 0R47 - ten sam nadruk, trzy różne interpretacje, trzy różne skutki.
- Traktowanie dzielnika jak źródła mocy - poprawny sygnał, ale zbyt mała wydajność prądowa.
- Ignorowanie temperatury obudowy - w zamkniętej skrzynce wartość i zachowanie elementu potrafią się zmienić szybciej, niż zakłada schemat.
Jeśli chcę mieć spokój, nie schodzę do granicy katalogowej. Daję margines, bo różnica między 0,25 W a 0,5 W bywa mała w cenie, a duża w żywotności. To szczególnie ważne tam, gdzie układ ma działać bez nadzoru, na przykład w sterowaniu energią albo w małej automatyce domowej. I właśnie dlatego w instalacjach energetycznych rezystory są dużo ważniejsze, niż sugeruje ich rozmiar.
Gdzie taki element pracuje w instalacjach energetycznych i fotowoltaice
W instalacjach fotowoltaicznych i energii ogólnie rezystory pracują przede wszystkim w elektronice sterującej, a nie w samym torze mocy. To ważne rozróżnienie, bo na pierwszy rzut oka wyglądają jak drobiazg, ale od nich zależy dokładność pomiaru, bezpieczeństwo rozładowania kondensatorów i stabilność sterowania przetwornicą.
- Dzielniki pomiarowe obniżają wysokie napięcie do poziomu bezpiecznego dla układu kontrolnego.
- Bocznik pomiarowy pozwala mierzyć prąd ładowania, obciążenia lub pracy falownika.
- Rezystory rozładowujące zdejmują ładunek z kondensatorów po wyłączeniu urządzenia.
- Układy RC tłumią zakłócenia i przepięcia w sterowaniu tranzystorami.
- Pull-up i pull-down pilnują stanu wejść mikrokontrolerów i modułów zabezpieczeń.
W takich aplikacjach nie wybieram elementu tylko po wartości nominalnej. Patrzę też na moc, napięcie pracy, temperaturę i to, czy obudowa ma czym oddać ciepło. W systemach, które mają działać latami, ten dodatkowy margines robi większą różnicę niż kolejna setka omów w katalogu.
Co sprawdzam przed montażem, żeby układ nie wracał do poprawki
- Czy wartość wynika z obliczeń, a nie z przypuszczenia.
- Czy moc znamionowa ma sensowny zapas względem strat.
- Czy tolerancja nie psuje pomiaru lub regulacji.
- Czy sposób montażu nie zamyka ciepła w obudowie.
- Czy zapis na obudowie został odczytany bez pomylenia kodu.
Jeżeli te pięć punktów się zgadza, rezystor zwykle przestaje być drobiazgiem, a staje się przewidywalnym, dobrze dobranym elementem układu. I właśnie o to chodzi w elektronice użytkowej, zasilaniu i sterowaniu energią: ma działać cicho, stabilnie i bez zbędnego grzania.
