W silniku prądu stałego ten niewielki element decyduje o tym, czy wirnik będzie obracał się płynnie, czy zacznie iskrzyć i tracić sprawność. Wyjaśniam, jak działa komutator, z czego się składa, gdzie spotkasz go w praktyce i po czym poznać, że wymaga kontroli albo wymiany. Dorzucam też krótkie porównanie z rozwiązaniami bezszczotkowymi, bo właśnie tam najczęściej zaczyna się sensowny wybór technologii.
Najważniejsze informacje o elemencie komutacyjnym
- To mechaniczny przełącznik prądu w wirniku silnika prądu stałego, dzięki któremu moment obrotowy pozostaje w jednym kierunku.
- Współpracuje ze szczotkami, więc jego stan zależy nie tylko od projektu, ale też od jakości docisku, pyłu i obciążenia.
- Najczęstsze objawy problemów to iskrzenie, spadek mocy, nierówna praca, przegrzewanie i wyraźne rowki na powierzchni roboczej.
- W sprzęcie pracującym długo i bez nadzoru często lepszy jest napęd bezszczotkowy, bo ogranicza serwis i zużycie mechaniczne.
- Do oceny stanu liczy się nie tylko wygląd powierzchni, ale też geometria, bicie i stan szczotek.

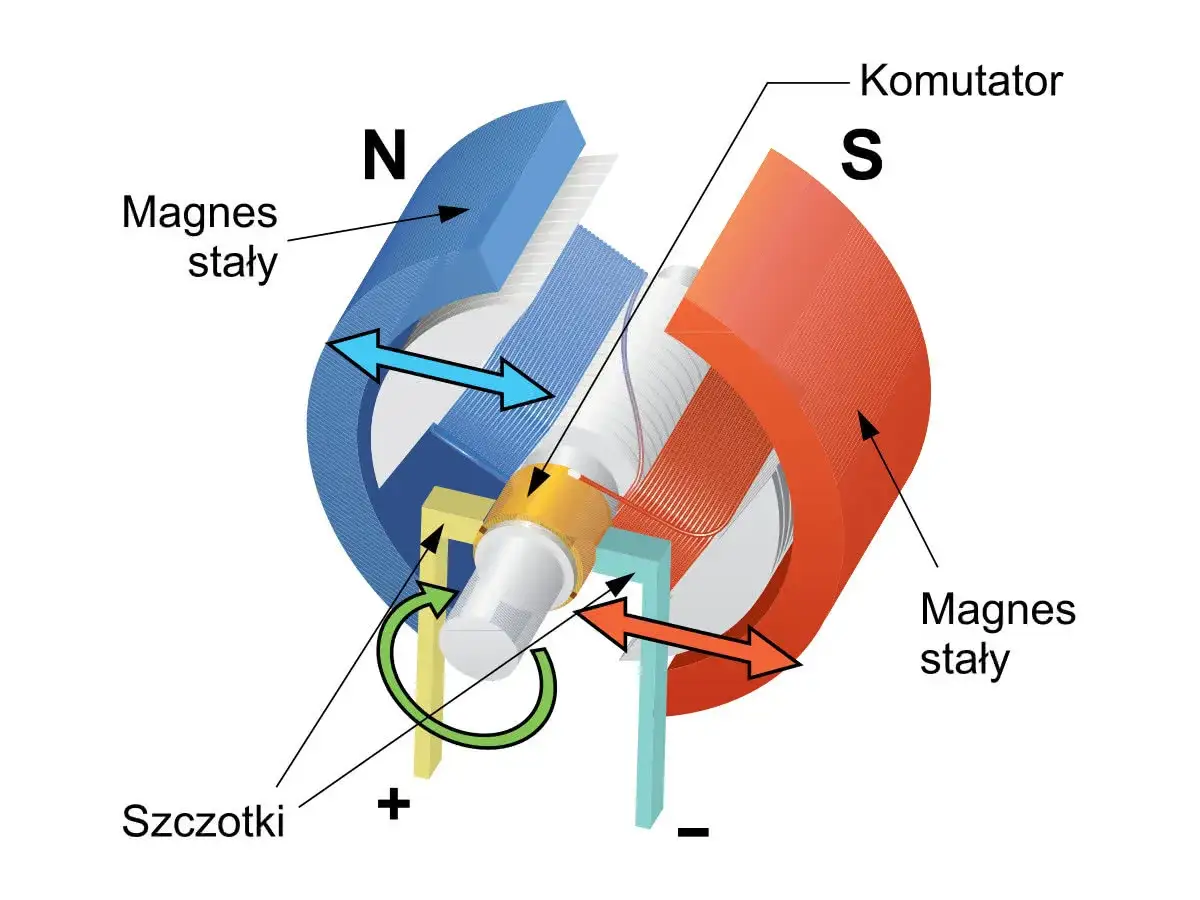

Jak działa układ przełączania prądu w wirniku
W środku wszystko jest prostsze, niż wygląda na pierwszy rzut oka. Wirnik ma uzwojenia podzielone na sekcje, a szczotki przekazują do nich prąd w taki sposób, żeby po każdym przejściu przez odpowiednią pozycję cewka zmieniała biegunowość. Dzięki temu siła elektromagnetyczna dalej pcha wirnik w tę samą stronę, zamiast go hamować.
To właśnie przełączanie w odpowiednim momencie nazywa się komutacją. Gdyby go zabrakło, moment obrotowy nie byłby ciągły, a silnik pracowałby szarpanie albo zatrzymywał się w niekorzystnych pozycjach. W praktyce liczy się tu precyzja styku, bo zbyt wczesne albo zbyt późne przełączenie zwiększa iskrzenie i straty energii.
Ja patrzę na ten mechanizm jak na kompromis między prostotą a trwałością: daje tani i skuteczny napęd, ale wymaga kontaktu ślizgowego, a ten nigdy nie jest bezobsługowy. To prowadzi wprost do pytania, z czego ten układ jest zrobiony i co realnie się w nim zużywa.
Jak jest zbudowany i co naprawdę ma znaczenie
Najbardziej obciążone są trzy rzeczy: miedziane segmenty, szczotki i izolacja między segmentami. Sam wirnik obraca się bardzo szybko, więc nawet drobna nierówność powierzchni zaczyna mieć znaczenie. W praktyce nie chodzi tylko o „czy wygląda ładnie”, ale o to, czy styki zachowują równy nacisk i czy powierzchnia jest jednorodna.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Miedziane segmenty | Przenoszą prąd do kolejnych sekcji uzwojenia | Równość powierzchni, brak głębokich rowków i przypaleń |
| Izolacja między segmentami | Oddziela od siebie poszczególne pola przewodzące | Brak wykruszeń, podniesionych krawędzi i zabrudzeń |
| Szczotki grafitowe | Dostarczają prąd do wirującej części | Długość, docisk, równomierne zużycie, czystość powierzchni |
| Szczotkotrzymacz | Utrzymuje szczotki w odpowiednim położeniu | Stabilny docisk i brak luzów |
| Wał i łożyska | Zapewniają centrowanie i płynny obrót | Bicie, hałas, wibracje i ślady niewspółosiowości |
Jeżeli jeden z tych elementów zaczyna pracować źle, reszta zwykle też szybko dostaje po głowie. W praktyce wystarczy niewielkie bicie albo słaby docisk szczotek, żeby pojawiły się ślady zużycia, których nie da się już skasować samym czyszczeniem. Z tego powodu konstrukcja ma sens tylko wtedy, gdy urządzenie jest projektowane z myślą o regularnym serwisie.
Kiedy taki napęd ma sens, a kiedy lepiej wybrać bezszczotkowy
Napęd szczotkowy nadal ma miejsce tam, gdzie liczy się niski koszt, prosta budowa i łatwa dostępność części. Spotkasz go w wielu wiertarkach, odkurzaczach starszego typu, małych pompach, prostych mechanizmach samochodowych i sprzęcie, który pracuje raczej cyklicznie niż bez przerwy. To nadal rozsądne rozwiązanie, jeśli użytkownik akceptuje okresową wymianę szczotek i niższą sprawność w porównaniu z nowocześniejszymi układami.
| Rozwiązanie | Największa zaleta | Ograniczenie | Gdzie sprawdza się najlepiej |
|---|---|---|---|
| Silnik szczotkowy z układem segmentów | Niska cena i prosta elektronika sterująca | Zużycie styków, iskrzenie, większy serwis | Narzędzia ręczne, proste napędy, urządzenia o pracy przerywanej |
| Silnik bezszczotkowy | Wyższa sprawność i mniejsza obsługa | Droższy start i bardziej złożone sterowanie | Długotrwała praca, sprzęt energooszczędny, automatyka, wentylacja |
| Pierścienie ślizgowe | Umożliwiają przekazywanie prądu do wirującej części bez przełączania sekcji | To nie jest zamiennik w każdym zastosowaniu i nie daje takiej samej komutacji | Wybrane maszyny wirujące, szczególne układy wzbudzenia |
W urządzeniach energetycznych, które mają pracować długo i przewidywalnie, coraz częściej wygrywa wersja bezszczotkowa. To ważne zwłaszcza tam, gdzie liczy się sprawność, cicha praca i ograniczenie przestojów serwisowych. Jeśli sprzęt ma działać przy instalacji fotowoltaicznej, w automatyce domu albo w układzie, do którego trudno mieć łatwy dostęp, mniej ruchomych styków zwykle oznacza mniej problemów.
Co najczęściej niszczy układ i po czym poznać zużycie
Najczęstszy problem zaczyna się od drobiazgów, które użytkownik ignoruje przez dłuższy czas. Z mojego doświadczenia pierwsze sygnały są zwykle bardzo czytelne, tylko łatwo je zrzucić na „gorszy dzień” urządzenia.
- Pył grafitowy gromadzi się między segmentami i zmienia jakość kontaktu.
- Słaby docisk szczotek powoduje przerywanie prądu i lokalne iskrzenie.
- Przeciążenie silnika podnosi temperaturę i przyspiesza zużycie styku.
- Wilgoć i zabrudzenia pogarszają przewodzenie oraz przyspieszają korozję.
- Nierówna powierzchnia wirnika wywołuje drgania i dodatkowe iskry.
- Źle dobrane szczotki potrafią zużywać się za szybko albo ślizgać się zbyt agresywnie.
Po objawach też da się sporo wyczytać. Jeśli pojawia się intensywne iskrzenie, spadek mocy, zapach przypalenia, chwilowe zaniki pracy albo wyraźne grzanie obudowy, to nie jest kosmetyka, tylko sygnał, że kontakt ślizgowy traci jakość. Wtedy patrzę już nie tylko na same szczotki, ale też na stan wirnika i osiowanie całego zespołu.
Tu ważna jest jedna rzecz: czasem użytkownik widzi tylko efekt końcowy, a przyczyna leży wcześniej, na przykład w łożyskach albo w przeciążeniu mechanicznym. To dlatego sama wymiana szczotek bez sprawdzenia reszty układu bywa krótkotrwałą naprawą.
Jak dbać o sprawność i kiedy naprawa ma sens
Najlepiej działa prosta, konsekwentna kontrola. Gdy urządzenie zaczyna pracować głośniej niż zwykle albo traci równy rozruch, nie czekam, aż uszkodzenie się rozwinie. W praktyce najpierw odłączam zasilanie, potem sprawdzam szczotki, powierzchnię roboczą i luz mechaniczny, bo to najszybciej pokazuje, czy problem jest lokalny, czy już systemowy.
- Odłącz zasilanie i zabezpiecz sprzęt przed przypadkowym uruchomieniem.
- Oceń długość oraz docisk szczotek, a także stan prowadnic.
- Usuń suchy pył i zabrudzenia bez stosowania tłustych środków.
- Sprawdź, czy powierzchnia robocza jest równa i czy nie ma śladów przypaleń.
- Jeśli usterka wraca, zweryfikuj bicie wału, łożyska i stan uzwojeń.
Jeśli ten element ma głębokie rowki, przebarwienia albo widoczne przypalenia, sama wymiana szczotek zwykle nie wystarczy. Wtedy naprawa zależy od wartości całego urządzenia: przy sprzęcie droższym opłaca się regeneracja wirnika, przy małych i tanich napędach częściej sens ma wymiana całego zespołu. Nie polecam też „domowych” prób poprawiania powierzchni na siłę, bo łatwo pogorszyć geometrię i zwiększyć bicie.
Warto zapamiętać jeszcze jedno: olej, smar czy przypadkowy preparat czyszczący to zły pomysł w strefie pracy styków. Taki zabieg nie naprawia przyczyny, a często tylko przyspiesza kolejne problemy. W układzie, który ma przewodzić prąd przez ruchomy kontakt, czystość i prawidłowy nacisk są ważniejsze niż szybki trik serwisowy.
Co zapamiętać, gdy wybierasz napęd do domu lub instalacji
Jeśli urządzenie ma pracować krótko, okazjonalnie i ma być tanie w zakupie, napęd szczotkowy nadal potrafi być rozsądnym wyborem. Jeśli jednak sprzęt ma działać długo, cicho i możliwie bezobsługowo, lepiej od razu szukać wersji bezszczotkowej. To dotyczy zwłaszcza pomp, wentylatorów, automatyki i osprzętu, który pracuje przy instalacjach energetycznych albo fotowoltaicznych, bo tam koszt przestoju bywa ważniejszy niż różnica na paragonie.
Z praktycznego punktu widzenia patrzę więc nie tylko na moc i cenę, ale też na serwisowalność, chłodzenie i dostępność części. Właśnie te elementy najczęściej decydują, czy układ będzie działał latami bez większych problemów, czy zacznie regularnie wracać do naprawy. To prosty filtr, ale bardzo skuteczny, gdy trzeba wybrać napęd rozsądnie, a nie tylko najtaniej.
