Modbus RTU - praktyczny przewodnik po magistrali i rejestrach

Komunikacja po przewodzie szeregowym nadal bywa najpewniejszym wyborem w prostych układach automatyki, licznikach energii, falownikach i sterownikach. Modbus w trybie RTU jest właśnie takim rozwiązaniem: lekki, przewidywalny i łatwy do wdrożenia, o ile od początku dobrze ustawisz magistralę, adresację i sposób odczytu rejestrów. W tym tekście pokazuję, jak działa ten protokół, gdzie sprawdza się najlepiej i jakie błędy najczęściej psują instalację.

Czym jest Modbus RTU i kiedy naprawdę ma sens

Najprościej mówiąc, to serialny wariant Modbusa, który przesyła dane w zwartej, binarnej postaci. Jedno urządzenie nadrzędne inicjuje zapytania, a urządzenia polowe odpowiadają dopiero wtedy, gdy zostaną wywołane. W nowszej nomenklaturze spotkasz określenia klient i serwer, ale w dokumentacji i praktyce serwisowej nadal często funkcjonują starsze nazwy master i slave.

Ja traktuję ten protokół jako rozwiązanie do zadań, w których ważniejsze są przewidywalność, prostota i niski koszt niż wysoka przepustowość. Świetnie działa przy odczycie stanów, pomiarów, alarmów i nastaw. Gorzej czuje się tam, gdzie trzeba przerzucać duże ilości danych albo łączyć instalację bezpośrednio z rozbudowaną siecią IT. Właśnie dlatego tak dobrze pasuje do falowników, liczników energii, sterowników HVAC i prostych systemów nadzoru.

Jeżeli patrzysz na ten protokół z perspektywy automatyki przemysłowej, najważniejsza jest jedna rzecz: RTU nie udaje „wszystkomającej” platformy. Ma robić niewiele, ale robić to stabilnie. Żeby zobaczyć, jak wygląda ta stabilność w praktyce, trzeba zejść poziom niżej i rozebrać ramkę na części.

Jak działa ramka, adresy i rejestry w praktyce

Ramka RTU jest krótka i czytelna: adres urządzenia, kod funkcji, dane oraz CRC-16/MODBUS. Standard przewiduje adresy od 1 do 247 dla urządzeń polowych, a adres 0 jest zarezerwowany dla rozgłoszenia. Sterownik nadrzędny zwykle nie potrzebuje własnego adresu, bo nie jest stroną, do której się „dzwoni”, tylko tą, która pytanie wysyła.

W praktyce ważniejsze od samej ramki są typy obiektów, które możesz odczytywać lub zapisywać. Najczęściej spotykam się z takim podziałem:

Najczęstsza pułapka nie leży w samym protokole, tylko w mapie rejestrów producenta. Numeracja 40001, 30001 i podobne często jest tylko wygodnym skrótem w dokumentacji, a nie literalnym adresem na linii. Do tego dochodzi jeszcze kolejność bajtów i słów przy liczbach 32-bitowych oraz zmiennoprzecinkowych. Jeśli urządzenie pokazuje „dziwne” wartości, bardzo często problemem nie jest transmisja, tylko błędna interpretacja rejestrów.

Ramkę trzeba też odczytywać w odpowiednim rytmie. Modbus opiera się na ciszy między znakami: między ramkami musi być przerwa co najmniej 3,5 znaku, a wewnątrz ramki przerwa nie powinna przekroczyć 1,5 znaku. Przy wyższych prędkościach specyfikacja przewiduje stałe czasy rzędu 750 µs i 1,75 ms. To dlatego źle napisany sterownik albo zbyt agresywny polling potrafią rozbić nawet pozornie prostą instalację.

Skoro sama logika ramek jest dość prosta, największy ciężar przenosi się na warstwę fizyczną. I tam zaczynają się rzeczy, które w praktyce decydują o sukcesie albo o godzinach spędzonych na szukaniu błędu.

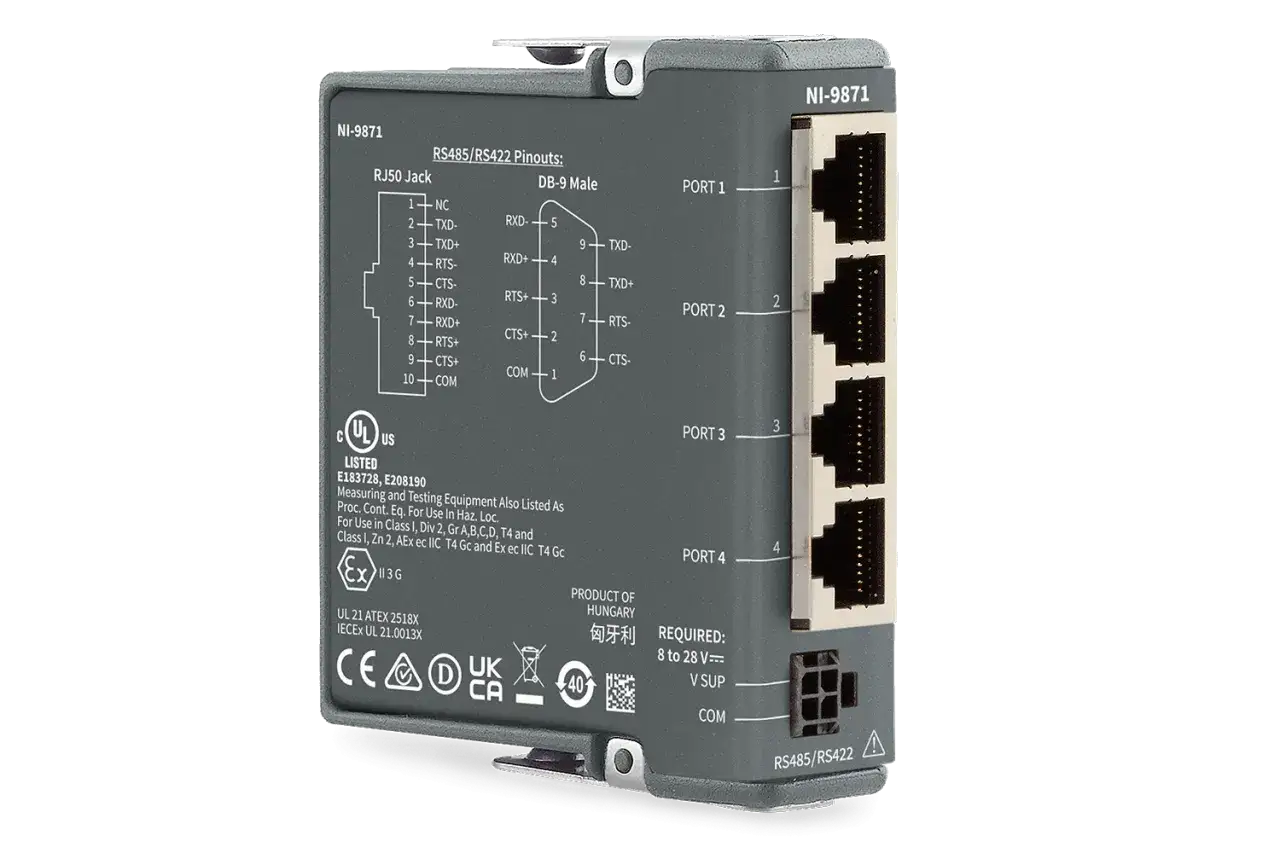

Jak poprawnie zbudować magistralę RS-485

W większości instalacji RTU działa po RS-485, zwykle w trybie półdupleksowym. To oznacza, że w danym momencie nadaje tylko jedna strona, a reszta słucha. Według noty TI dla RS-485 przy 100 kb/s można mówić o odcinkach rzędu 1200 m, ale realny zasięg zależy od kabla, prędkości, zakłóceń i jakości wykonania. W praktyce lepiej myśleć nie o rekordowym dystansie z katalogu, tylko o stabilności całej trasy.

Ja zawsze zaczynam od topologii. Magistrala ma być magistralą, a nie gwiazdą. Najbezpieczniejszy układ to jedna, ciągła linia z krótkimi odgałęzieniami. Do tego dochodzi terminacja: rezystory końcowe montuje się na obu końcach linii, zwykle po 120 Ω, a nie przy każdym urządzeniu po drodze. Jeśli w środku sieci pojawią się dodatkowe zakończenia, odbicia sygnału bardzo szybko zaczną psuć transmisję.

Warto też pamiętać o polaryzacji, czyli rezystorach biasingowych. Jeśli transceiver nie ma solidnego układu failsafe, linia w stanie spoczynku może „pływać” i generować losowe błędy. W środowisku z falownikami, stycznikami i długimi przewodami mocy rozważyłbym również izolację galwaniczną. To nie jest ozdoba z katalogu, tylko bardzo praktyczny sposób na ograniczenie problemów z masą odniesienia i zakłóceniami.

Na końcu zostają ustawienia portu. Najczęściej spotykałem 9600 lub 19200 bps i konfigurację 8E1, czasem 8N2, ale najważniejsze jest nie to, co lubi sterownik, tylko to, żeby wszystkie urządzenia miały identyczne parametry. Jedna pomylona parzystość albo odwrócone A/B potrafią zatrzymać całą linię. To także moment, w którym dobrze jest sprawdzić oznaczenia producenta, bo nie wszyscy opisują przewody tak samo.

Kiedy warstwa fizyczna jest już uporządkowana, następuje pytanie o sam transport danych. Tu wybór między RTU, TCP i ASCII naprawdę zaczyna mieć znaczenie.

Czym RTU różni się od TCP i ASCII

Jeśli mam uprościć wybór do jednej zasady, to brzmi ona tak: RTU wybieram wtedy, gdy liczy się prosta, przewodowa i tania komunikacja polowa, TCP wtedy, gdy instalacja i tak ma sensowną infrastrukturę Ethernetową, a ASCII tylko wtedy, gdy pracuję z legacy albo potrzebuję wyjątkowo czytelnej transmisji tekstowej.

W nowych projektach częściej wygrywa TCP tam, gdzie Ethernet już i tak jest na miejscu. Nie dlatego, że RTU jest przestarzały, tylko dlatego, że sieć komputerowa daje wygodniejszą integrację, lepsze narzędzia diagnostyczne i prostszy dostęp z wyższych warstw systemu. Z kolei RTU nadal ma sens tam, gdzie liczy się prostota okablowania, niski koszt urządzeń i odporność na bardzo rozbudowaną infrastrukturę IT.

ASCII zostawiam głównie do przypadków wyjątkowych. Jest czytelny dla człowieka, ale za tę czytelność płaci się wydajnością. W praktyce rzadko jest najlepszym wyborem do nowych wdrożeń. Właśnie dlatego w automatyce i energetyce najczęściej rozmawia się dziś albo o RTU, albo o TCP.

To prowadzi do najciekawszej części: gdzie ten protokół daje realną wartość, zwłaszcza w systemach związanych z energią i fotowoltaiką.

Gdzie ten protokół sprawdza się w energetyce i automatyce

W instalacjach energetycznych RTU jest wyjątkowo praktyczny, bo większość danych ma charakter prostych pomiarów i stanów. Falownik PV może przez niego przekazywać moc chwilową, napięcia, prądy, temperatury, status pracy i alarmy. Licznik energii udostępnia import, eksport, bilans faz i chwilowe obciążenie. Magazyn energii lub BMS wysyła stan naładowania, prądy ładowania, limity oraz komunikaty o błędach.

Największa wartość nie leży jednak w samym odczycie. Dla mnie ważniejsze jest to, co można z tym zrobić dalej: sterowanie nadwyżką z PV, ograniczanie eksportu do sieci, priorytetyzacja magazynu energii, załączanie grzałek lub innych odbiorników pomocniczych. Właśnie tu serialna komunikacja daje przewagę, bo opóźnienia są przewidywalne, a dane łatwo wpisać w prostą logikę sterowania.

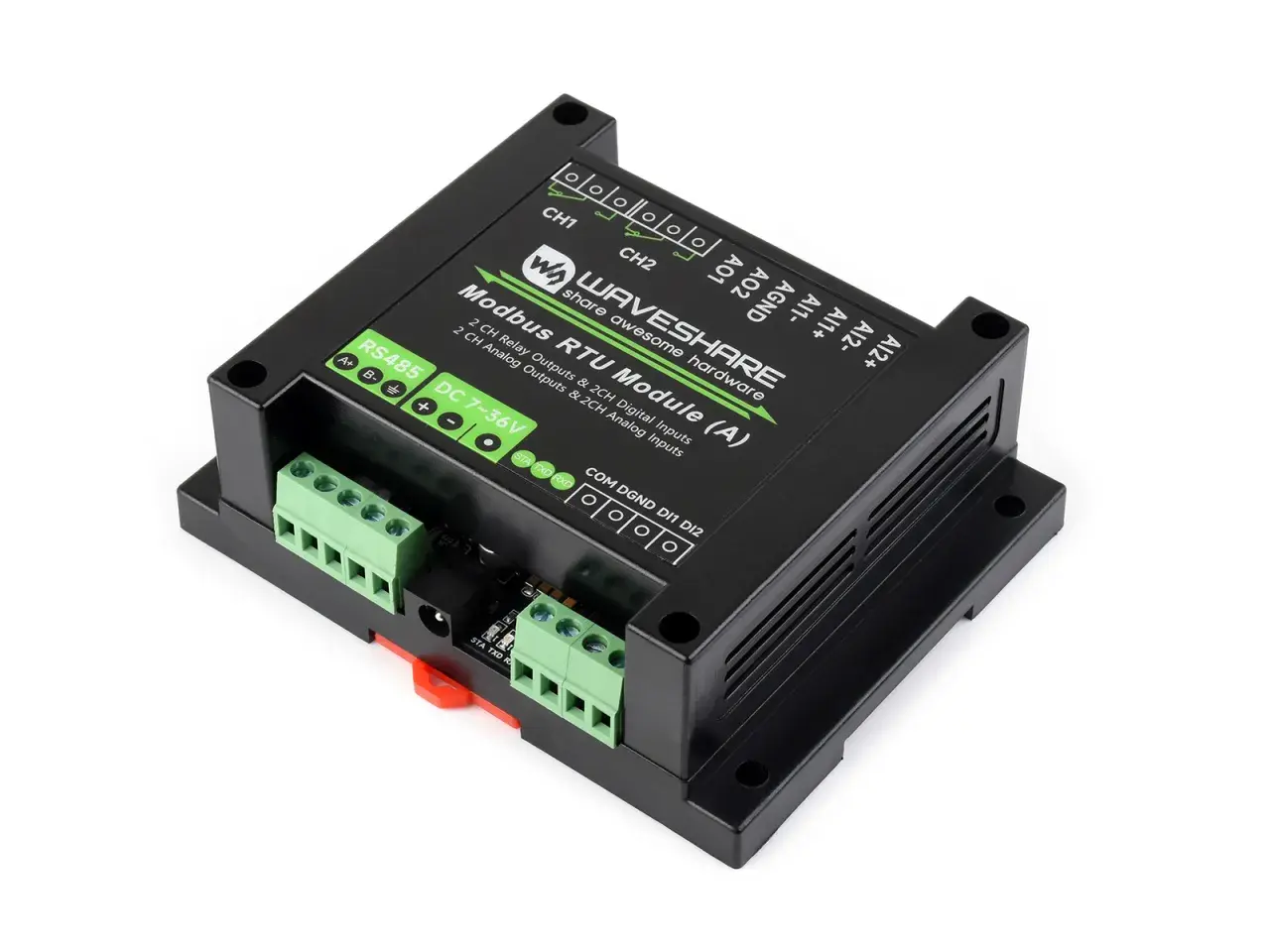

W budynkach i małych zakładach równie często widzę ten protokół przy sterownikach HVAC, pompach ciepła, panelach I/O i prostych systemach alarmowych. W takich miejscach nie potrzeba ciężkiej architektury. Trzeba po prostu odczytać kilka wartości, podjąć decyzję i ewentualnie coś przestawić. RTU robi to bez zbędnego narzutu.

Jednocześnie nie warto go przeciążać. Jeśli masz na jednej magistrali dużo urządzeń i zbyt krótki odstęp między zapytaniami, bus zaczyna się dławić. Ja zwykle wolę odpytywać mniej rzeczy, ale regularnie i rozsądnie, niż próbować wycisnąć z linii wszystko naraz. To szczególnie ważne w instalacjach, gdzie obok transmisji pracują przetwornice, styczniki i długie przewody mocy.

Najwięcej czasu jednak nie traci się na projektowaniu, tylko na uruchomieniu. I tutaj pojawiają się błędy, które widzę zaskakująco często.

Najczęstsze błędy i szybka diagnostyka

Jeśli komunikacja nie działa, zaczynam od najprostszych rzeczy. Najpierw jeden master, jedno urządzenie i krótki odcinek przewodu. Dopiero potem dokładam kolejne węzły. To najszybszy sposób, żeby odsiać problemy wynikające z samej topologii od problemów z konfiguracją.

Najbardziej zdradliwy błąd to numeracja rejestrów. Dokumentacja producenta często podaje adresy w stylu 40001, 30001 albo 00001, ale sterownik może oczekiwać surowego offsetu zaczynającego się od zera. To drobiazg, który potrafi zjeść pół dnia pracy. Drugi klasyk to liczby 32-bitowe i zmiennoprzecinkowe odczytywane bez sprawdzenia kolejności słów. Wtedy wartości nie są „trochę złe” - są po prostu źle zinterpretowane.

Gdybym miał wskazać jeden praktyczny test, byłby prosty: najpierw sprawdź komunikację z jednym urządzeniem na krótkim odcinku, potem dopiero rozbudowuj sieć. Jeśli to działa, zwiększaj złożoność krok po kroku. Jeśli nie działa, nie ma sensu dokładać kolejnych węzłów, bo tylko trudniej będzie znaleźć źródło problemu.

Co sprawdziłbym przed wdrożeniem w nowej instalacji

Przed uruchomieniem nowego systemu zawsze robię krótką listę kontrolną. To oszczędza czas, a przy protokołach szeregowych zwykle także nerwy.

• Sprawdzam mapę rejestrów i upewniam się, czy producent podaje adresy jako offset czy jako numerację typu 40001.
• Ujednolicam parametry portu: prędkość transmisji, parzystość, liczbę bitów stopu i sposób adresowania.
• Weryfikuję topologię magistrali, terminację na obu końcach i długość odgałęzień.
• Patrzę, czy środowisko nie wymaga izolacji galwanicznej albo lepszego prowadzenia masy odniesienia.
• Ustalam sensowny polling, żeby nie zasypywać linii nadmiarem zapytań.

Jeśli te elementy są poukładane, RTU jest zaskakująco stabilny i tani w utrzymaniu. Jeśli coś się nie zgadza, problem zwykle nie siedzi w samym protokole, tylko w detalu fizycznym albo w błędnej interpretacji danych. I właśnie dlatego ten stary standard nadal ma bardzo solidne miejsce w automatyce, energetyce i instalacjach OZE: robi dokładnie to, czego od niego potrzebuję, bez zbędnych komplikacji.
