Tranzystor NPN to jeden z tych elementów, które w praktyce pojawiają się wszędzie: w prostych układach sterowania LED, przekaźnikach, czujnikach i pomocniczych blokach urządzeń energoelektronicznych. W tym tekście wyjaśniam, jak jest zbudowany, jak pracuje w stanie odcięcia i nasycenia, jak dobrać rezystor bazy oraz kiedy lepiej sięgnąć po PNP albo MOSFET. Zależy mi na wersji praktycznej, takiej, która pomaga odczytać schemat i od razu uniknąć typowych błędów.
Najważniejsze informacje o tranzystorach NPN
- Mały prąd bazy steruje większym prądem kolektora, więc ten element nadaje się do prostych kluczy i wzmacniaczy.
- W projektach przełączających liczy się nasycenie, a nie katalogowe maksimum hFE.
- Najwygodniej pracuje jako low-side switch, czyli przełącznik po stronie masy.
- Przy cewkach, przekaźnikach i silnikach trzeba dodać diodę gaszącą.
- W układach zasilanych z baterii lub przy większych prądach często lepszy jest MOSFET.
Z czego składa się układ NPN i co robią jego wyprowadzenia
W uproszczeniu patrzę na ten element jak na trzywarstwową strukturę N-P-N, w której cienka warstwa P znajduje się między dwiema warstwami N. Emiter dostarcza nośniki ładunku, baza nimi steruje, a kolektor je zbiera. To dlatego niewielki prąd na bazie może otworzyć znacznie większą drogę prądu między kolektorem i emiterem.

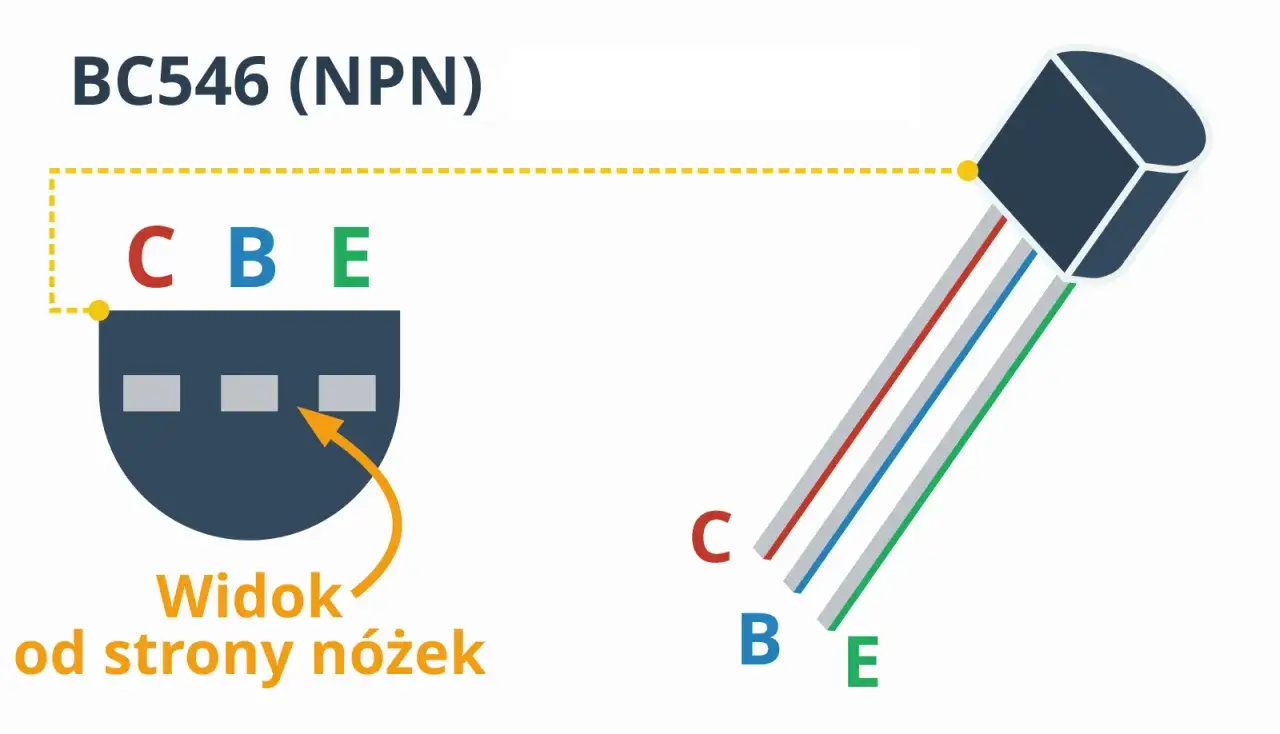

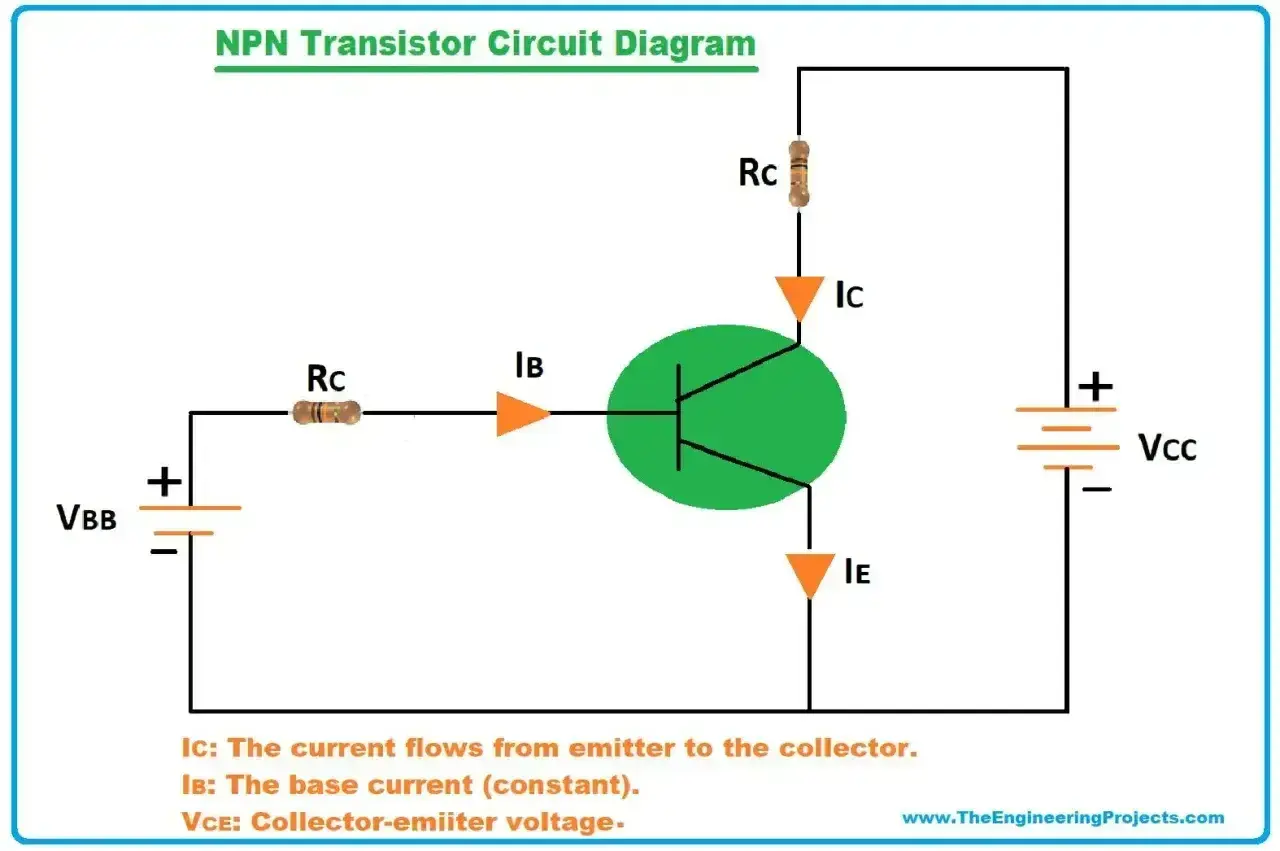

Na symbolu tranzystora strzałka na emiterze wskazuje na zewnątrz, co pomaga odróżnić go od typu PNP. W praktyce najważniejsze są trzy wyprowadzenia, bo każde z nich pełni inną rolę w obwodzie sterowania.
| Wyprowadzenie | Rola | Co to oznacza w praktyce |
|---|---|---|
| Emiter | Wprowadza nośniki do obwodu | W kluczu low-side zwykle łączy się go z masą |
| Baza | Wejście sterujące | Tu podaje się mały prąd przez rezystor |
| Kolektor | Wyjście prądowe | Tu podłącza się obciążenie lub jego część mocy |
Jeśli rozumiem tylko jedną rzecz, to właśnie tę: baza nie zasila obciążenia bezpośrednio, tylko otwiera drogę dla większego prądu. Kiedy to się już układa w głowie, łatwiej przejść do tego, co naprawdę decyduje o zachowaniu tranzystora, czyli do jego stanów pracy.
Jak działa w stanie odcięcia, aktywnym i nasyceniu
W tranzystorze bipolarnym wszystko rozbija się o spolaryzowanie złączy. Gdy złącze baza-emiter nie jest przewodzone, element pozostaje wyłączony. Gdy dostanie odpowiedni prąd bazy, zaczyna przewodzić. A gdy baza dostanie go wystarczająco dużo, tranzystor przechodzi w nasycenie i zachowuje się jak zamknięty klucz, choć nie jest to klucz idealny.
W praktyce wyróżniam trzy użyteczne stany pracy:
| Stan | Co dzieje się wewnątrz | Efekt zewnętrzny | Gdzie ma sens |
|---|---|---|---|
| Odcięcie | Baza-emiter nie jest spolaryzowane w kierunku przewodzenia | Prąd kolektora jest znikomy | Wyłączenie obciążenia |
| Aktywny | Baza-emiter przewodzi, a kolektor-emiter pracuje jeszcze liniowo | Prąd kolektora zależy od prądu bazy, zwykle przez hFE | Wzmacnianie sygnału analogowego |
| Nasycenie | Oba złącza są silnie spolaryzowane, a tranzystor „otwiera się” maksymalnie | Spadek VCE jest mały, ale niezerowy | Przełączanie i kluczowanie |
Tu ważny detal: hFE, czyli wzmocnienie prądowe, nie jest liczbą, na której chcę opierać cały projekt. Zależy od prądu, temperatury i konkretnego egzemplarza, więc przy przełączaniu przyjmuję zapas. W prostych układach sterujących zwykle zakładam wymuszone wzmocnienie około 10, żeby mieć pewność, że tranzystor wejdzie w nasycenie także wtedy, gdy warunki nie są idealne.
W krzemowych tranzystorach złącze baza-emiter zaczyna przewodzić przy około 0,6-0,7 V, a w praktyce projektowej zostawiam sobie margines, bo przy rzeczywistym obciążeniu i większym prądzie wartości mogą się przesuwać. Kiedy rozumie się te trzy stany, łatwiej ocenić, czy tranzystor ma być wzmacniaczem, czy po prostu twardym kluczem. To prowadzi do pytania, gdzie taki układ naprawdę się przydaje.
Gdzie taki element naprawdę się przydaje
Najbardziej lubię NPN tam, gdzie obciążenie jest zasilane z jednej strony, a logika sterująca ma wspólną masę. To proste, tanie i przewidywalne. Właśnie dlatego ten typ tranzystora spotyka się zarówno w drobnicy elektronicznej, jak i w blokach pomocniczych urządzeń energetycznych.
- LED i sygnalizacja - pozwala odciążyć wyjście mikrokontrolera, gdy trzeba sterować większą liczbą diod albo dłuższym obwodem pomocniczym.
- Przekaźniki i cewki - ułatwia bezpieczne włączanie obciążeń indukcyjnych, ale wymaga diody gaszącej.
- Wentylatory i małe silniki - sprawdza się przy prostym sterowaniu on-off, gdy nie potrzebuję regulacji prędkości.
- Czujniki i interfejsy logiczne - nadaje się do prostego dopasowania poziomów albo do wzmocnienia słabszego sygnału sterującego.
- Pomocnicze układy w elektronice energetycznej - przydaje się do sygnalizacji stanu, sterowania wentylacją, alarmem lub przekaźnikiem odcinającym pomocniczy tor zasilania.
W głównych torach mocy w instalacjach PV, falownikach czy przetwornicach częściej widzę MOSFET-y i IGBT, bo sprawność oraz straty przełączania są tam ważniejsze niż prostota. NPN nadal ma sens, ale głównie jako element pomocniczy, nie jako bohater całej mocy. To prowadzi do pytania, jak dobrać rezystor bazy i nie zepsuć prostego klucza już na etapie projektu.

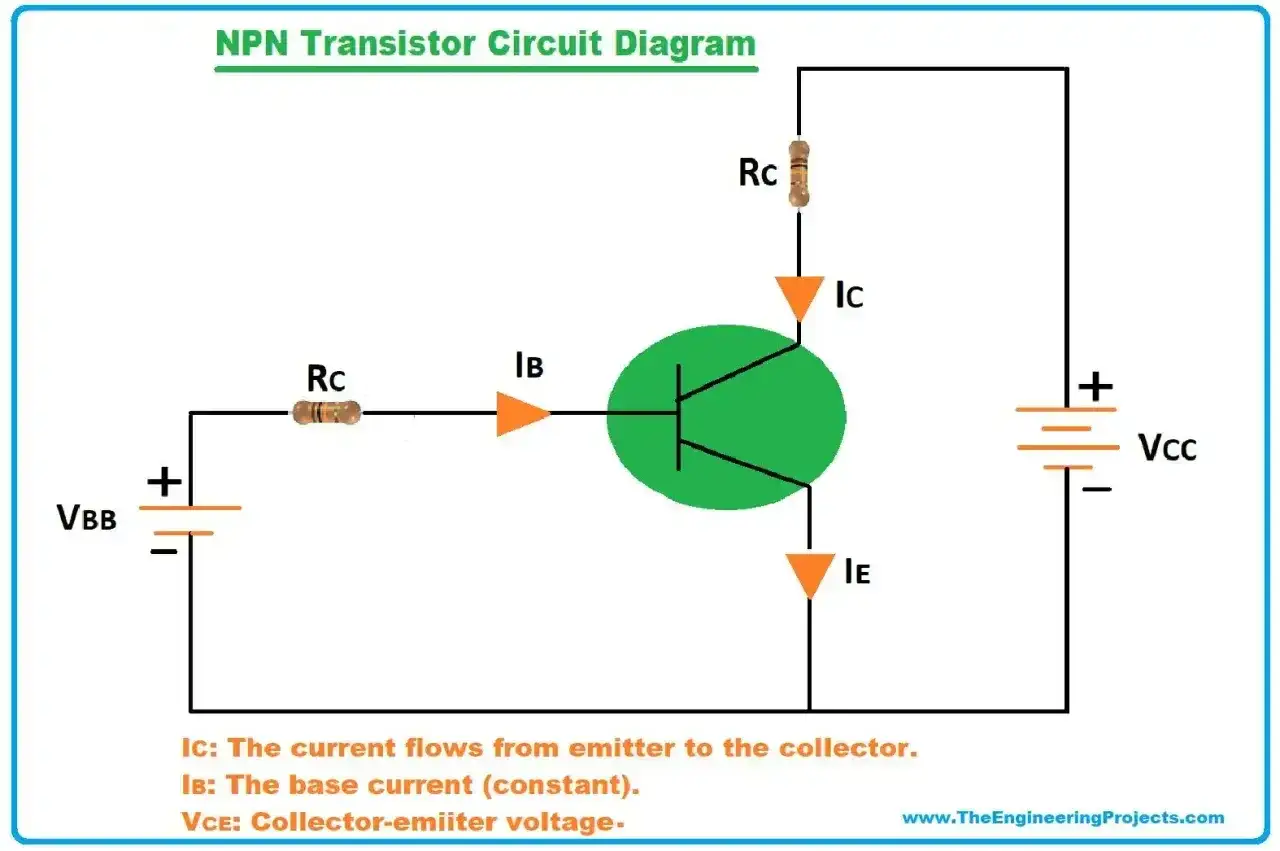

Jak dobrać rezystor bazy i zbudować prosty klucz
W praktyce zaczynam od dwóch liczb: prądu obciążenia i tego, ile prądu może oddać wyjście sterujące. Do przełączania nie liczę na katalogowe maksimum hFE. Przyjmuję zapas, zwykle około 10, i dopiero z tego wyprowadzam prąd bazy. Tę samą zasadę widać w materiałach aplikacyjnych ROHM i Texas Instruments, bo przy kluczowaniu liczy się odporność na gorsze warunki, a nie tylko ładny wynik na papierze.
- Ustal prąd kolektora - to prąd, który naprawdę popłynie przez obciążenie.
- Przyjmij wymuszone wzmocnienie - w praktyce często 10, żeby tranzystor wszedł w nasycenie.
- Policz prąd bazy - przybliżenie wygląda tak: IB ≈ IC / 10.
- Oblicz rezystor bazy - RB ≈ (VGPIO - VBE) / IB.
- Dodaj elementy ochronne - przy cewce lub przekaźniku montuję diodę równolegle do obciążenia, a przy wejściu z mikrokontrolera pilnuję wspólnej masy.
Przykład jest prosty. Dla przekaźnika 70 mA prąd bazy wychodzi około 7 mA. Przy wyjściu 3,3 V i spadku VBE rzędu 0,7 V dostaję około 370 Ω, więc wybieram standardowe 390 Ω. Przy wyjściu 5 V ten sam rachunek daje około 610 Ω, więc sensowny będzie 620 Ω. To nie są wartości „z kosmosu”, tylko praktyczny kompromis między pewnym nasyceniem a bezpiecznym obciążeniem wyjścia sterującego.
Jeśli obciążenie jest indukcyjne, diodę gaszącą podłączam tak, by normalnie nie przewodziła: katodą do plusa zasilania, anodą do strony kolektora. Wtedy po wyłączeniu tranzystora energia z cewki ma gdzie się rozładować i nie niszczy złącza. Dobrze jest też dodać rezystor podciągający lub ściągający bazę, zwykle w zakresie 47 kΩ do 100 kΩ, żeby przy starcie układu wejście nie wisiało w powietrzu.
Kiedy taki klucz zaczyna obsługiwać większe prądy albo pracuje z akumulatora, warto zadać pytanie, czy prosty NPN nadal jest optymalny. Wtedy przechodzę do porównania z innymi popularnymi rozwiązaniami.
NPN, PNP i MOSFET kiedy wybrać który
Porównuję te trzy elementy nie abstrakcyjnie, tylko pod kątem sterowania z logiki 3,3 V lub 5 V oraz strat energii. To zwykle najszybciej pokazuje, co naprawdę pasuje do projektu.
| Element | Jak się steruje | Największa zaleta | Najważniejsze ograniczenie | Kiedy wybieram go najczęściej |
|---|---|---|---|---|
| NPN | Prąd bazy względem masy | Prosty, tani, bardzo czytelny w układzie low-side | Wymaga prądu bazy i ma spadek VCE(sat) | Małe i średnie obciążenia, proste sterowanie, szybki prototyp |
| PNP | Logika odwrócona, zwykle po stronie plusa zasilania | Dobrze sprawdza się w high-side | Trudniejsze sterowanie z mikrokontrolera | Gdy trzeba przełączać dodatnią gałąź zasilania |
| MOSFET | Napięciem na bramce | Małe straty i wysoka sprawność | Dobór zależy od Rds(on), bramki i układu sterującego | Większe prądy, zasilanie bateryjne, projekty nastawione na oszczędność energii |
Jeśli mam do czynienia z prostym wyjściem cyfrowym i obciążeniem, które nie wymaga dużej sprawności, NPN jest często najłatwiejszy. Jeśli rośnie prąd albo projekt ma pracować długo z baterii, szybciej sprawdzam MOSFET. W układach energetycznych i fotowoltaicznych to naprawdę robi różnicę, bo każda dodatkowa strata zamienia się po prostu w ciepło. Przy projektach pomocniczych w automatyce najwięcej problemów nie robi sama teoria, tylko błędy wykonawcze.
Najczęstsze błędy, przez które układ działa gorzej niż na schemacie
Tu najczęściej widzę te same problemy, niezależnie od poziomu doświadczenia. Dobra wiadomość jest taka, że większość z nich da się wychwycić od razu, jeśli patrzę na układ nie tylko schematowo, ale też energetycznie.
- Za mały prąd bazy - tranzystor nie wchodzi w pełne nasycenie, grzeje się i nie przełącza obciążenia tak pewnie, jak powinien.
- Brak rezystora bazy - wyjście sterujące dostaje zbyt duże obciążenie, a sam tranzystor może pracować w niekontrolowanych warunkach.
- Brak diody przy cewce - po wyłączeniu pojawiają się przepięcia, które potrafią uszkodzić tranzystor lub mikrokontroler.
- Pływająca baza - układ zachowuje się losowo, szczególnie przy starcie zasilania.
- Zamiana kolektora z emiterem - układ czasem jeszcze „coś robi”, ale z dużo gorszymi parametrami i bez pewności działania.
- Ignorowanie mocy strat i SOA - nawet jeśli prąd wydaje się niewielki, zbyt duży spadek napięcia albo słaba obudowa potrafią przegrzać element.
W praktyce lubię liczyć także moc strat według prostego wzoru: P ≈ VCE(sat) × IC. Jeśli przy 100 mA spadek wynosi 0,2 V, strata jest mała. Jeśli prąd rośnie do kilkuset miliamperów, robi się z tego już zauważalne grzanie. Dlatego nie wybieram tranzystora tylko po nazwie typu 2N2222 czy BC547, ale patrzę na prąd kolektora, obudowę, temperaturę pracy i bezpieczny obszar działania. To ostatnie często decyduje o tym, czy układ działa stabilnie po godzinie, czy tylko przez pierwsze dwie minuty na biurku.
Co warto zapamiętać, gdy projektujesz prosty układ sterowania
W prostych układach sterowania NPN nadal ma bardzo mocną pozycję, bo łączy prostotę, niski koszt i łatwe tłumaczenie działania. Ja sięgam po niego wtedy, gdy chcę jednym wyjściem logicznym włączyć małe obciążenie, rozdzielić sygnały albo zrobić czytelny klucz po stronie masy.
Jeśli jednak projekt ma pracować długo z baterii, przełączać większy prąd albo minimalizować straty energii, szybciej sprawdzam MOSFET niż upieram się przy klasycznym tranzystorze bipolarnym. W elektronice użytkowej i w prostych blokach pomocniczych instalacji fotowoltaicznych ta decyzja naprawdę robi różnicę, bo dobry wybór elementu oszczędza zarówno energię, jak i czas debugowania.
