Symbol cewki na schemacie - jak go czytać bez pomyłek?

Symbol cewki na schemacie elektrycznym wygląda niepozornie, ale mówi o bardzo konkretnym elemencie obwodu: takim, który magazynuje energię w polu magnetycznym, filtruje zakłócenia albo współpracuje z przekaźnikiem. W praktyce ten sam znak może pojawić się w prostym układzie elektronicznym, falowniku fotowoltaicznym albo szafie automatyki, dlatego warto umieć odczytać go bez zgadywania. Poniżej pokazuję, jak wygląda to oznaczenie, czym różnią się jego warianty i na co zwracać uwagę, żeby nie pomylić dławika z cewką przekaźnika lub transformatorem.

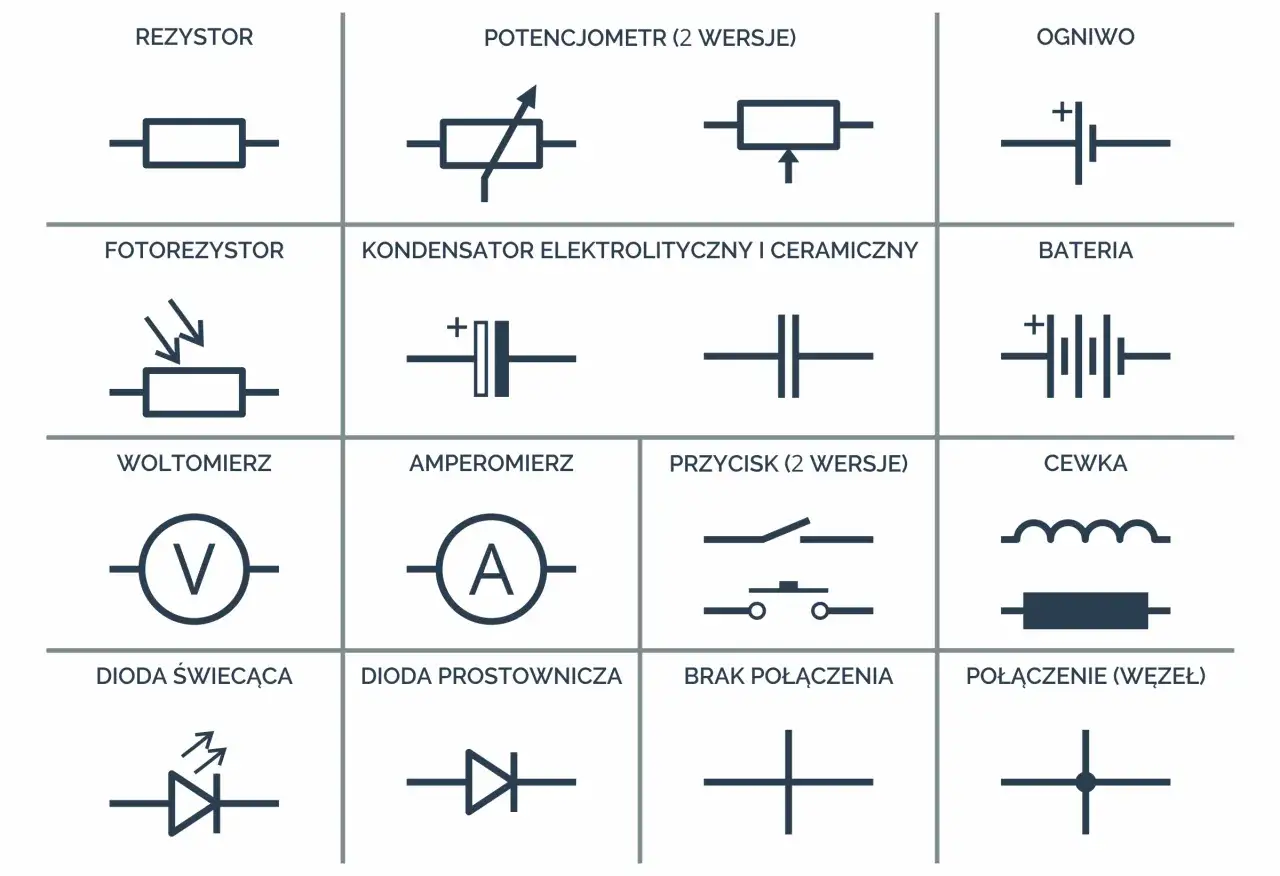

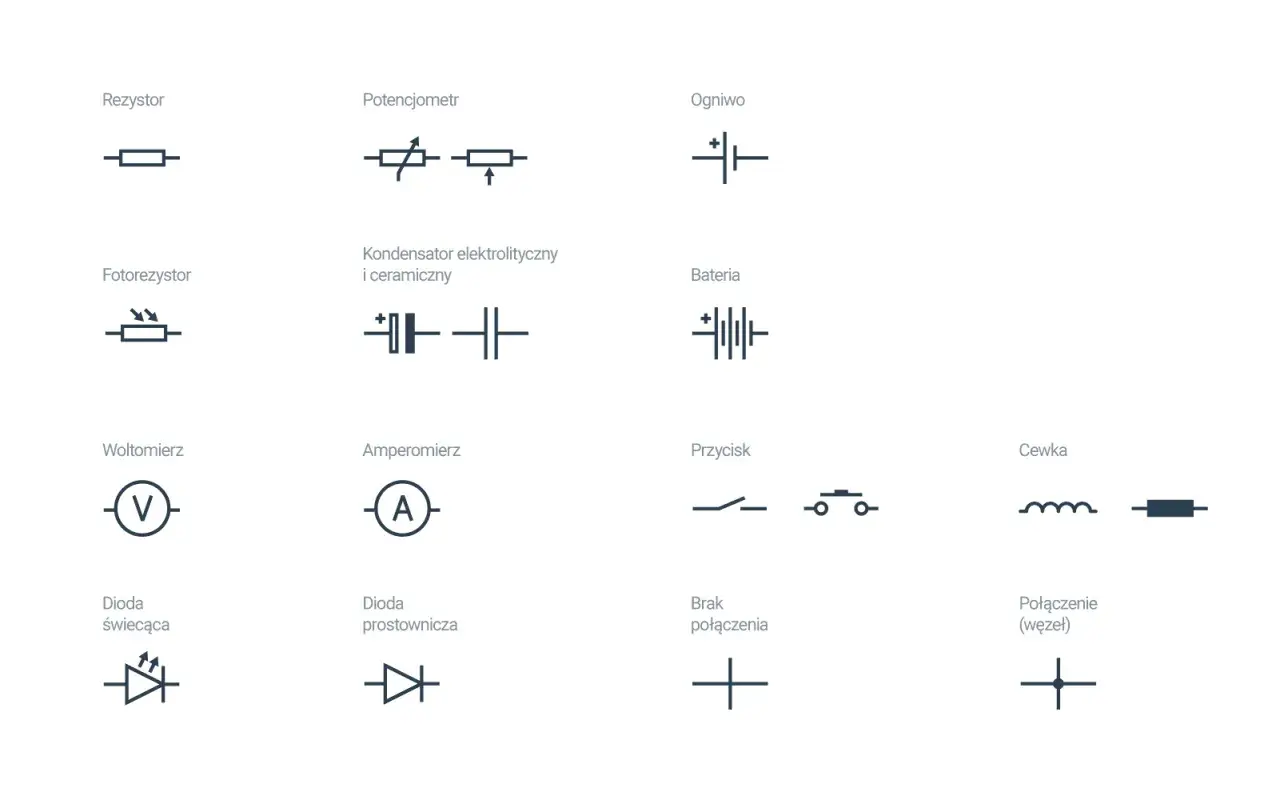

Jak wygląda symbol cewki na schemacie

Najczęściej widzę go jako kilka półokręgów albo zwojów połączonych w jedną linię. Taki zapis nie jest przypadkowy: ma przypominać fizyczne uzwojenie, czyli przewód nawinięty w spiralę. W normach spotkasz drobne różnice graficzne, ale sens pozostaje ten sam. W praktyce chodzi o element bierny, który przechowuje energię w polu magnetycznym i przeciwstawia się nagłym zmianom prądu.

Na schematach produkcyjnych, serwisowych i projektowych cewka bywa też opisana literą L, na przykład L1, L2 albo L3. To ważna wskazówka, bo sam wygląd symbolu nie zawsze wystarczy do pełnej identyfikacji. Ja zawsze sprawdzam nie tylko kształt, ale też oznaczenie obok i miejsce, w którym element został wstawiony.

Warto pamiętać, że indukcyjność mierzy się w henrach, zwykle w milihenrach lub mikrohenrach, bo pełne henry w elektronice użytkowej pojawiają się rzadziej. To już pierwszy trop, że mamy do czynienia z elementem z innego świata niż rezystor czy kondensator. Żeby jednak nie pomylić go z innymi oznaczeniami, trzeba od razu porównać go z podobnymi symbolami.

Jak odróżnić cewkę od przekaźnika i transformatora

To jest moment, w którym najwięcej osób popełnia błąd. Sama „sprężynka” na schemacie nie mówi jeszcze wszystkiego, bo podobny zapis może oznaczać dławik, cewkę przekaźnika albo część transformatora. O znaczeniu decyduje przede wszystkim kontekst układu.

Jeśli obok symbolu widzisz styki, oznaczenia typu K1, K2 albo opis przekaźnika, to najpewniej nie chodzi o klasyczną cewkę indukcyjną, tylko o element wykonawczy automatyki. Z kolei dwie cewki połączone wspólnym rdzeniem kierują uwagę na transformator albo układ sprzężonych uzwojeń. Ten kontekst jest ważniejszy niż sam kształt kreski, bo w dokumentacji technicznej jeden znak bywa używany w kilku rodzinach elementów.

Gdy już odróżnisz podstawowe przypadki, łatwiej przejść do wariantów symbolu i oznaczeń, które mówią jeszcze więcej o budowie elementu.

Jak czytać odmiany symbolu i oznaczenia literowe

W praktyce nie każda cewka wygląda identycznie na schemacie. Różnice w symbolu informują, czy element ma rdzeń, czy da się go regulować, a czasem też w jakiej części obwodu pracuje. Ja traktuję te detale jako skrót techniczny, który pozwala ocenić funkcję elementu bez zaglądania do pełnej specyfikacji.

• Zwykła cewka - podstawowy symbol elementu indukcyjnego, najczęściej bez dodatkowych oznaczeń.
• Cewka z rdzeniem - przy symbolu pojawiają się linie sugerujące ferryt lub żelazo; taki zapis ma znaczenie, bo rdzeń wpływa na indukcyjność i zachowanie przy dużym prądzie.
• Cewka regulowana - symbol może mieć strzałkę lub dodatkowy znacznik; to znak, że indukcyjność można dostroić.
• Cewka sprzężona - kilka uzwojeń pokazanych razem wskazuje na zależność magnetyczną między elementami, typową dla transformatorów i niektórych filtrów.
• Oznaczenie L - literowy prefiks używany dla cewek, dławików i innych elementów indukcyjnych; numer po literze pomaga odróżnić konkretne sztuki na schemacie.

Warto też patrzeć na jednostki i opisy obok symbolu. Jeśli widzisz mikrohenry, milihenry albo wartość prądu znamionowego, od razu wiadomo, że projektant chciał zwrócić uwagę na parametry pracy, a nie tylko na sam fakt obecności elementu. W dokumentacji związanej z automatyką i zasilaniem norma PN-EN 60617 pomaga uporządkować takie oznaczenia, ale w różnych programach CAD drobne różnice graficzne nadal się zdarzają.

Te warianty mają szczególne znaczenie tam, gdzie cewka pracuje jako część elektroniki mocy, czyli między innymi w układach używanych przy energii i fotowoltaice.

Gdzie ten symbol pojawia się w energii i fotowoltaice

W branży energetycznej i fotowoltaicznej cewka nie jest ozdobą schematu. To jeden z elementów, który realnie wpływa na sprawność, stabilność i poziom zakłóceń w układzie. W falownikach PV, przetwornicach DC/DC, ładowarkach akumulatorów czy filtrach wejściowych cewka pomaga wygładzać prąd i ograniczać tętnienia, czyli szybkie wahania, które pogarszają pracę elektroniki.

Najczęściej spotykam ją w kilku miejscach:

• Falowniki fotowoltaiczne - cewki i dławiki wspierają przetwarzanie energii z paneli i filtrację po stronie DC oraz AC.
• Przetwornice impulsowe - element indukcyjny przechowuje energię między kolejnymi cyklami przełączania.
• Filtry przeciwzakłóceniowe - cewka tłumi emisję elektromagnetyczną, co poprawia kompatybilność całego układu.
• Układy magazynowania energii - w sterownikach i układach ładowania pomaga kontrolować prąd ładowania i rozładowania.

To szczególnie ważne w nowoczesnych instalacjach PV, gdzie każdy procent sprawności i każdy poziom zakłóceń ma znaczenie. Jeśli czytasz schemat falownika, cewka zwykle nie oznacza „dodatkowego detalu”, tylko element, który współdecyduje o tym, jak układ radzi sobie z energią. Gdy już wiesz, gdzie jej szukać, pozostaje jeszcze kwestia błędów, które najłatwiej wprowadzają w błąd początkujących.

Najczęstsze błędy przy odczytywaniu symbolu

Największy błąd to patrzenie wyłącznie na sam znak graficzny. W praktyce ten sam rysunek bywa używany w różnych kontekstach, więc bez opisu można błędnie uznać dławik za cewkę przekaźnika albo transformator za zwykły element indukcyjny. Taki pośpiech później mści się przy montażu, serwisie i diagnozie usterek.

Drugim częstym problemem jest ignorowanie oznaczeń literowych. Gdy obok symbolu pojawia się L, K albo T, projektant bardzo często podpowiada, z jaką rodziną elementów masz do czynienia. Ja zawsze zaczynam od tego prostego kroku, bo oszczędza czas i zmniejsza ryzyko pomyłki.

Trzeci błąd to pomijanie otoczenia schematu. Jeśli element leży przy sekcji mocy, filtrze EMI albo układzie ładowania, najpewniej pełni inną rolę niż cewka w torze sterowania przekaźnikiem. Z kolei obecność dwóch uzwojeń, rdzenia albo strzałki regulacji zawęża interpretację i od razu pokazuje, że symbol trzeba czytać dokładniej.

Przy schematach z instalacji fotowoltaicznych uważam też na jedną rzecz: nie każda cewka ma bezpośredni związek z samym polem paneli. Bardzo często jest częścią elektroniki pomocniczej, filtrów albo przetwornic, więc warto patrzeć na cały tor przepływu energii, a nie tylko na pojedynczy znak. To prowadzi do ostatniej praktycznej wskazówki, która pomaga czytać takie rysunki szybciej i pewniej.

Na schemacie liczy się nie tylko kształt, ale też kontekst

Jeżeli mam z tego tematu zostawić jedną rzecz, to właśnie tę: symbol cewki sam w sobie nie wystarczy. Dopiero połączenie kształtu, oznaczenia literowego, wartości i miejsca w układzie daje pewną odpowiedź. Taki sposób czytania schematu działa lepiej niż zapamiętywanie samych ikonek, bo pozwala rozumieć funkcję elementu, a nie tylko go rozpoznawać.

W praktyce polecam prostą kolejność: najpierw sprawdź literę i numer elementu, potem zobacz sąsiednie komponenty, a na końcu odczytaj parametry techniczne. Jeśli widzisz układ związany z energią, falownikiem albo filtrem, od razu szukaj informacji, czy chodzi o dławik, element sprzężony czy cewkę wykonawczą. To drobna zmiana nawyku, ale bardzo poprawia orientację w dokumentacji.

Tak czytam schematy w pracy i właśnie dlatego symbole indukcyjne przestają być zagadką: stają się czytelną wskazówką, jak działa cały układ. Im lepiej rozumiesz cewkę, tym szybciej odróżnisz prosty element filtrujący od ważnej części zasilania, automatyki albo instalacji fotowoltaicznej.
